Контроль температуры в системах автоматизации: датчики и элементы монтажа

Основные типы датчиков для измерения температуры в автоматизированных системах

В системах промышленной автоматизации измерение температуры реализуется с помощью специализированных датчиков. К ключевым типам устройств относятся:

• термопреобразователи сопротивления — отличаются высокой точностью и стабильностью показаний;
• биметаллические термометры — надёжны в условиях механических воздействий и вибраций;
• технические термометры — универсальны и подходят для широкого спектра задач;
• терморезисторы — обладают высокой чувствительностью к изменениям температуры.

Элементы монтажа и защиты датчиков

Для корректной установки температурных датчиков применяются специальные монтажные элементы:

• бобышки — используются при монтаже в трубопроводы и ёмкости;
• бобышки с фланцем — оптимальны для размещения датчиков в коробах, в т. ч. воздушных системах.

В ситуациях, когда датчик снимается для поверки, а технологический процесс нельзя останавливать, отверстия в бобышках закрываются пробками‑заглушками. Это позволяет сохранить герметичность системы.

Для защиты чувствительных элементов датчиков от механических повреждений и агрессивных сред применяют:

• защитные гильзы — для термопреобразователей;
• защитные оправы — для термометров.

Нормативная документация и обозначения на схемах

При проектировании и документировании систем автоматизации важно соблюдать действующие стандарты:

• на функциональных и автоматизационных схемах датчики температуры обозначаются согласно ГОСТ 21.208‑2013 и ГОСТ 2.781‑96;
• для обозначения термометров допустимо использовать ГОСТ 3925‑59 и СТО ГАЗПРОМРЕГИОНГАЗ 1.2‑2009;
• при включении температурных датчиков в электрические схемы следует ориентироваться на ГОСТ 2.728‑74 и ГОСТ Р МЭК 60617‑DB‑12M‑2015 (для термопреобразователей сопротивления и терморезисторов).

Ресурсы для проектирования: чертежи и 3D‑модели

Для разработки технической документации и компоновки оборудования доступны готовые решения из нашего каталога. Они включают:

• Чертежи защитных гильз;
• Чертежи бобышек БП;
• Схемы термопреобразователей;
• Чертеж ТСП;
• Обозначение датчиков температуры на схемах;
• Схема монтажа термопреобразователя;
• Чертежи бобышек угловых;
• Чертежи штуцеров ШП;
• Чертежи термометров ТТЖ-М;
• Чертеж термометров биметаллических;

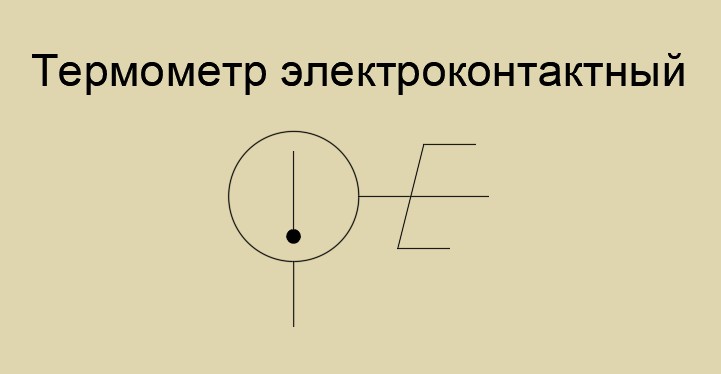

• Обозначения термометров на схемах;
• Чертежи защитных оправ для термометров;
• Схема подключения контактного термометра;
• Чертежи пробок-заглушек;
• Чертежи бобышек с фланцем;
• Чертежи термометров по ОСТ 40047;
• Обозначения терморезисторов;
• 3D модель терморезистора ММТ-4.

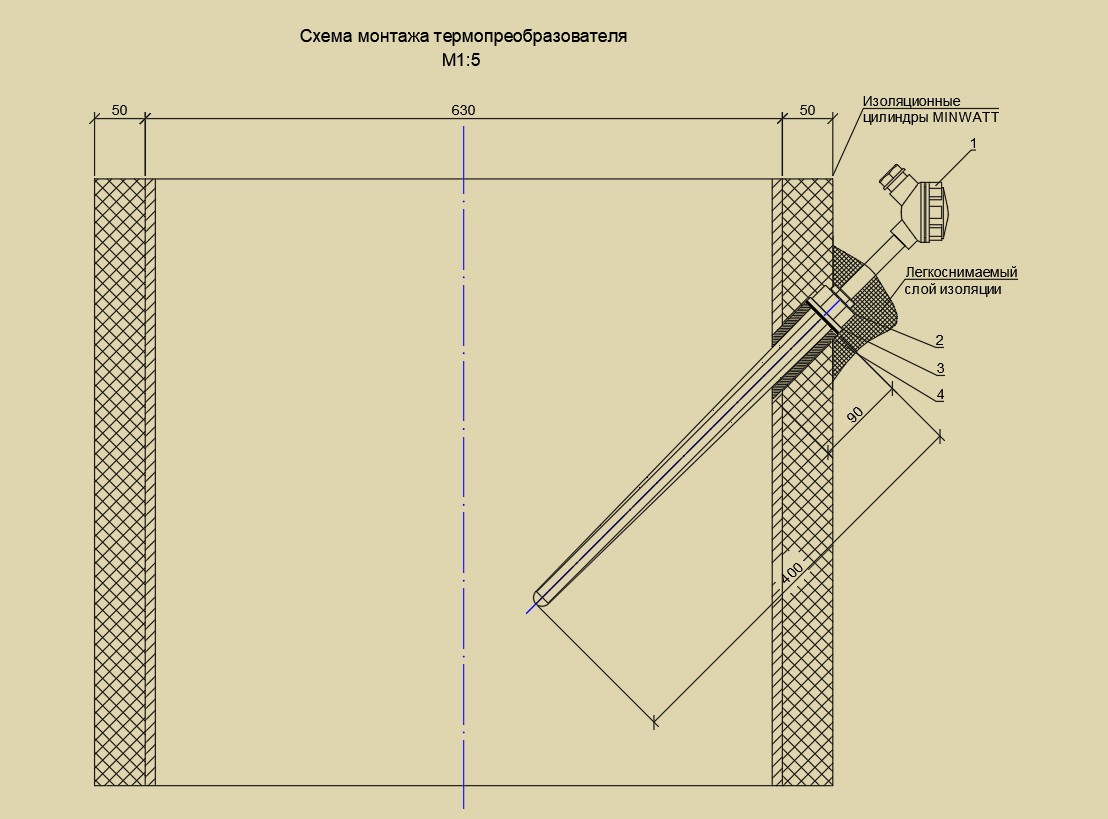

В качестве практического примера рекомендуем ознакомиться с материалом «Схема монтажа термопреобразователя сопротивления» — он демонстрирует типовое решение по установке термопреобразователя, для последующей интеграции чертежа в рабочую документацию по автоматизации.
