Чертежи штуцеров ШП

Предлагаем набор цифровых чертежей штуцеров типа ШП — готовое решение для инженеров, конструкторов и производственных предприятий. Комплект содержит точные габаритно‑установочные чертежи, обеспечивающие беспроблемную интеграцию компонентов в инженерные проекты.

Доступные модификации штуцеров

В состав набора включены чертежи для четырёх типоразмеров штуцеров, что позволяет подобрать оптимальный вариант под конкретные технические задачи:

Серия ШП с резьбой М20×1,5

• ШП М20×1,5.10,5 — модель с увеличенным параметром для ответственных соединений;
• ШП М20×1,5.8,5 — компактная модификация для ограниченных пространств.

Серия ШП с резьбой М27×2

• ШП М27×2.10,5 — универсальный вариант для стандартных монтажных условий;
• ШП М27×2.21,5 — усиленная модель с повышенными эксплуатационными характеристиками.

Состав и особенности чертежей штуцеров ШП

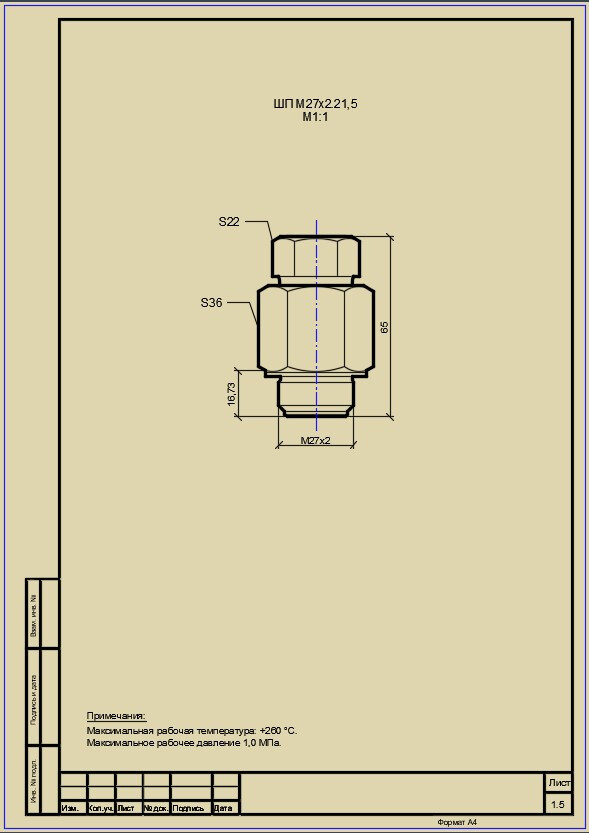

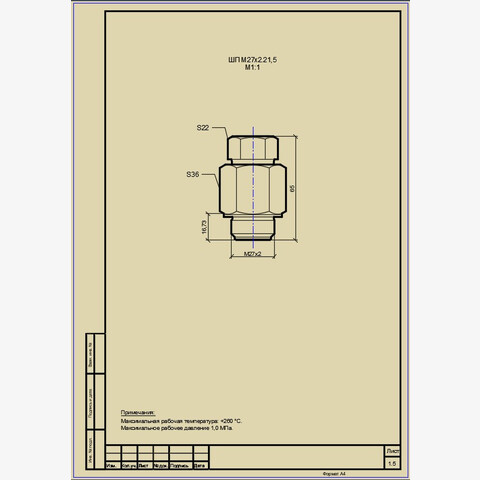

Каждый чертёж в комплекте содержит исчерпывающую информацию для точного проектирования и монтажа:

• Габаритные размеры
• Данные по резьбе
• Размеры под ключ

Форматы файлов:

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

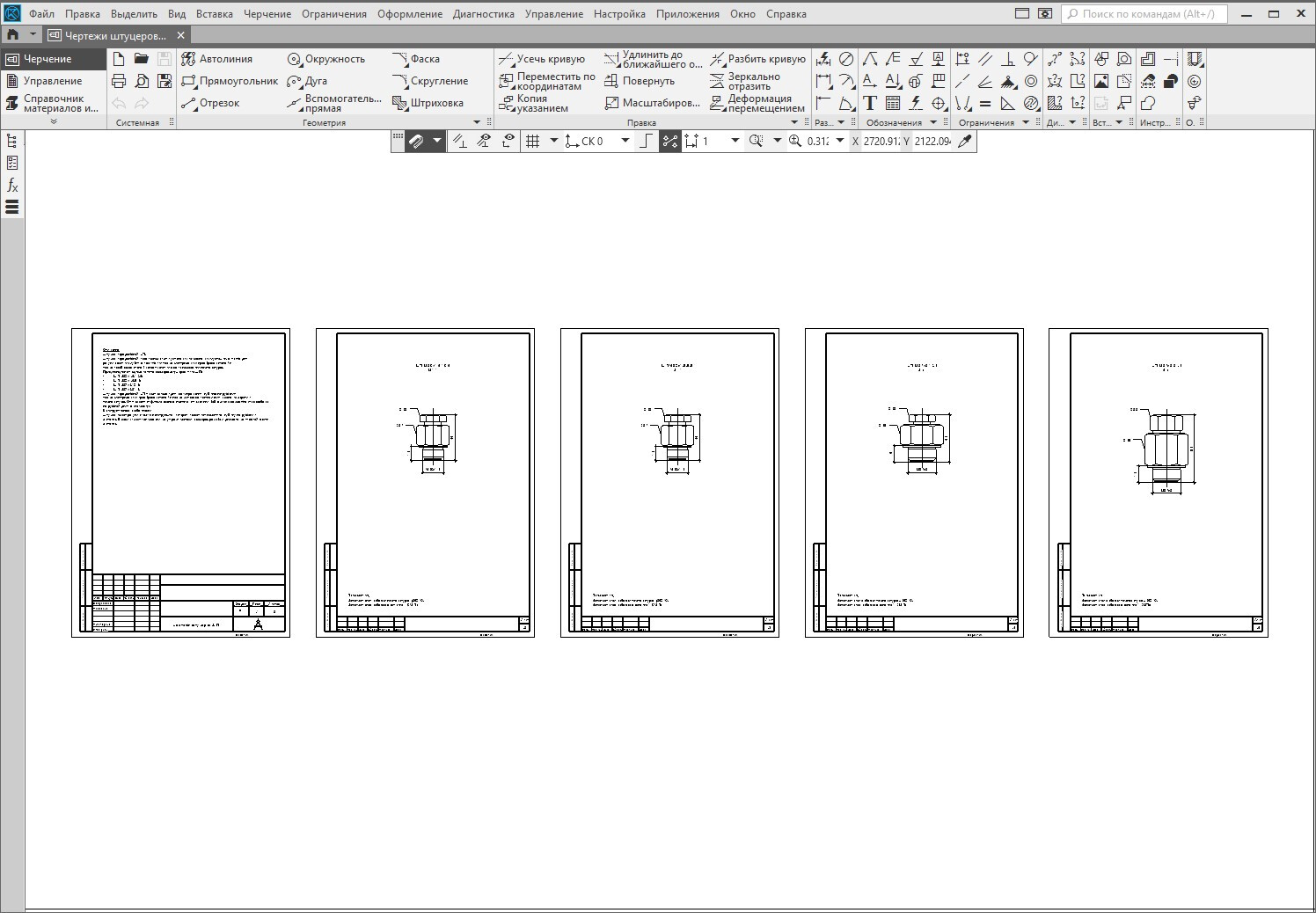

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
