Чертежи бобышек угловых

Комплект включает детализированный набор технических чертежей угловых бобышек. графическую документацию — всё необходимое для точного проектирования компонентов.

Ключевые характеристики изделий

Чертежи охватывают серию угловых бобышек с различными параметрами. Ниже — основные технические спецификации:

Типы резьбы

В комплекте представлены чертежи для трёх вариантов метрической резьбы:

• М20×1,5;

• М27×2;

• М33×2.

Диапазон длин

Документация предусматривает изготовление бобышек длиной от 50 до 150 мм — вы сможете выбрать оптимальный размер под конкретные задачи проекта.

Состав комплекта чертежей угловых бобышек типа БУ

В набор входят следующие виды технической документации:

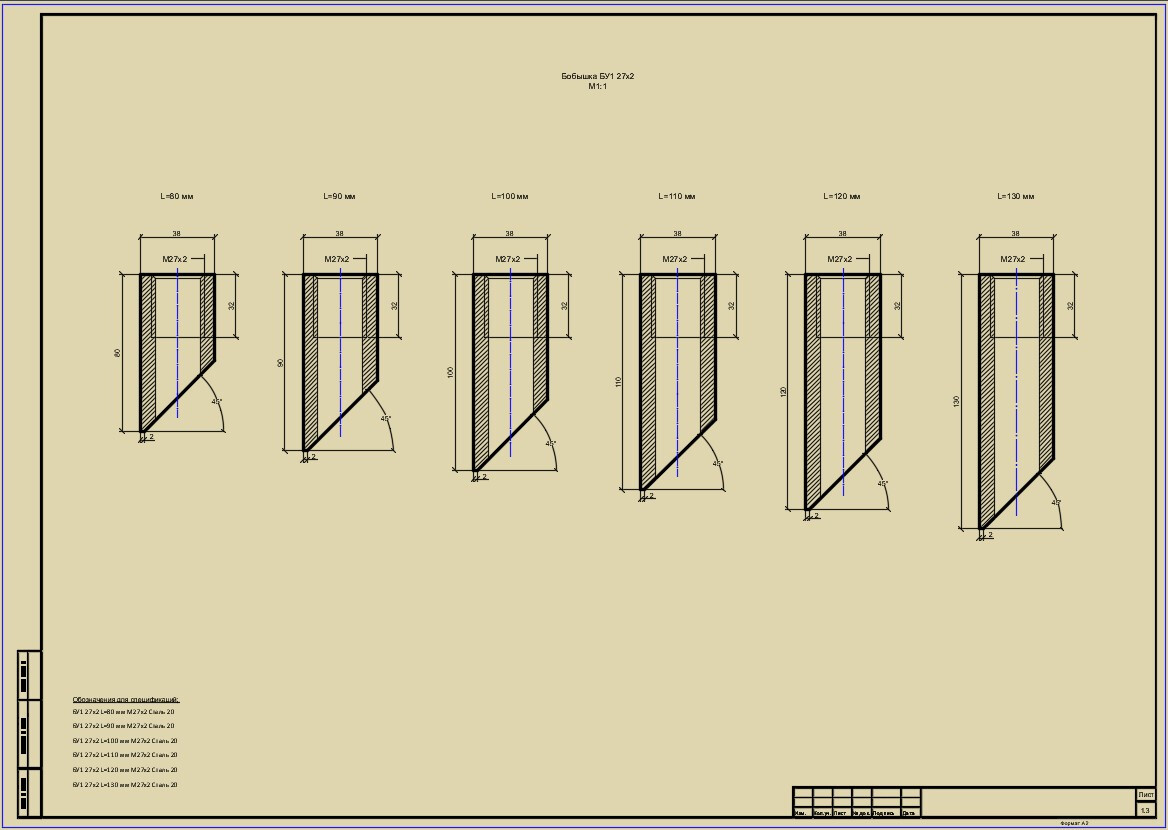

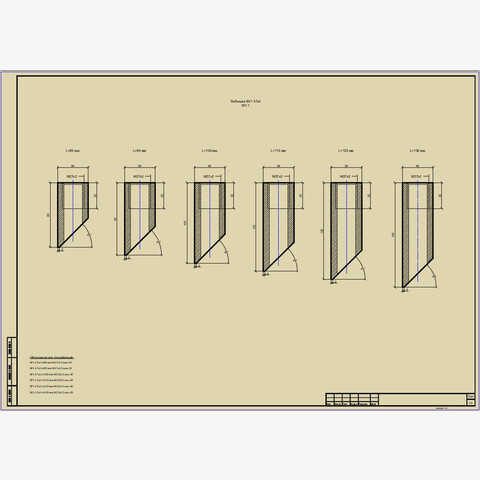

• Габаритно‑установочные чертежи — содержат все необходимые размеры для корректного размещения и монтажа деталей. Чёткая проработка габаритов исключает ошибки при интеграции бобышек в общую конструкцию.
• Разрезы с детализацией резьбы — на чертежах наглядно показан профиль резьбы, что позволяет точно воспроизвести элемент при производстве. Прорисовка резьбы даёт полное представление о сопряжении деталей и особенностях монтажа.

Форматы файлов:

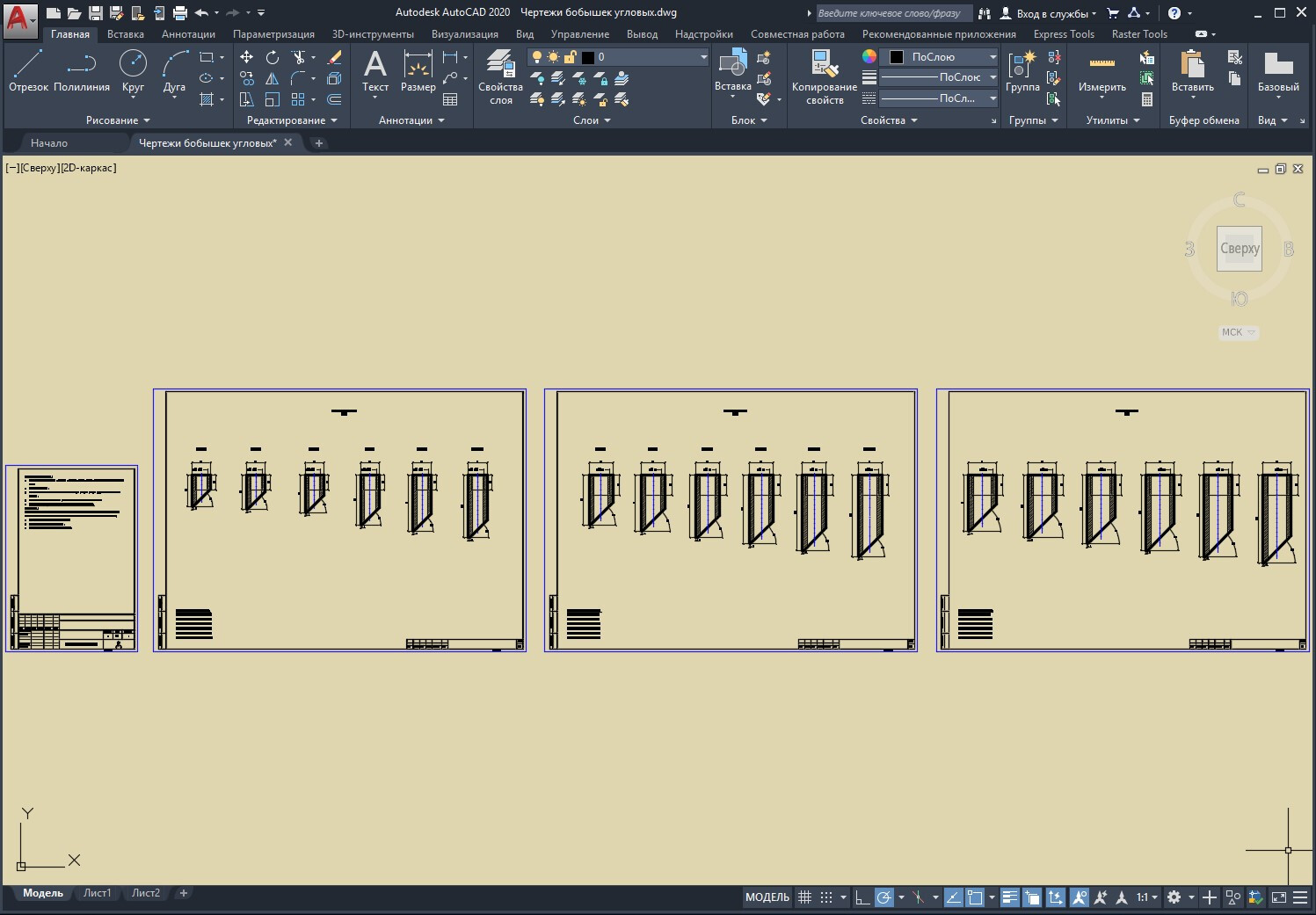

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

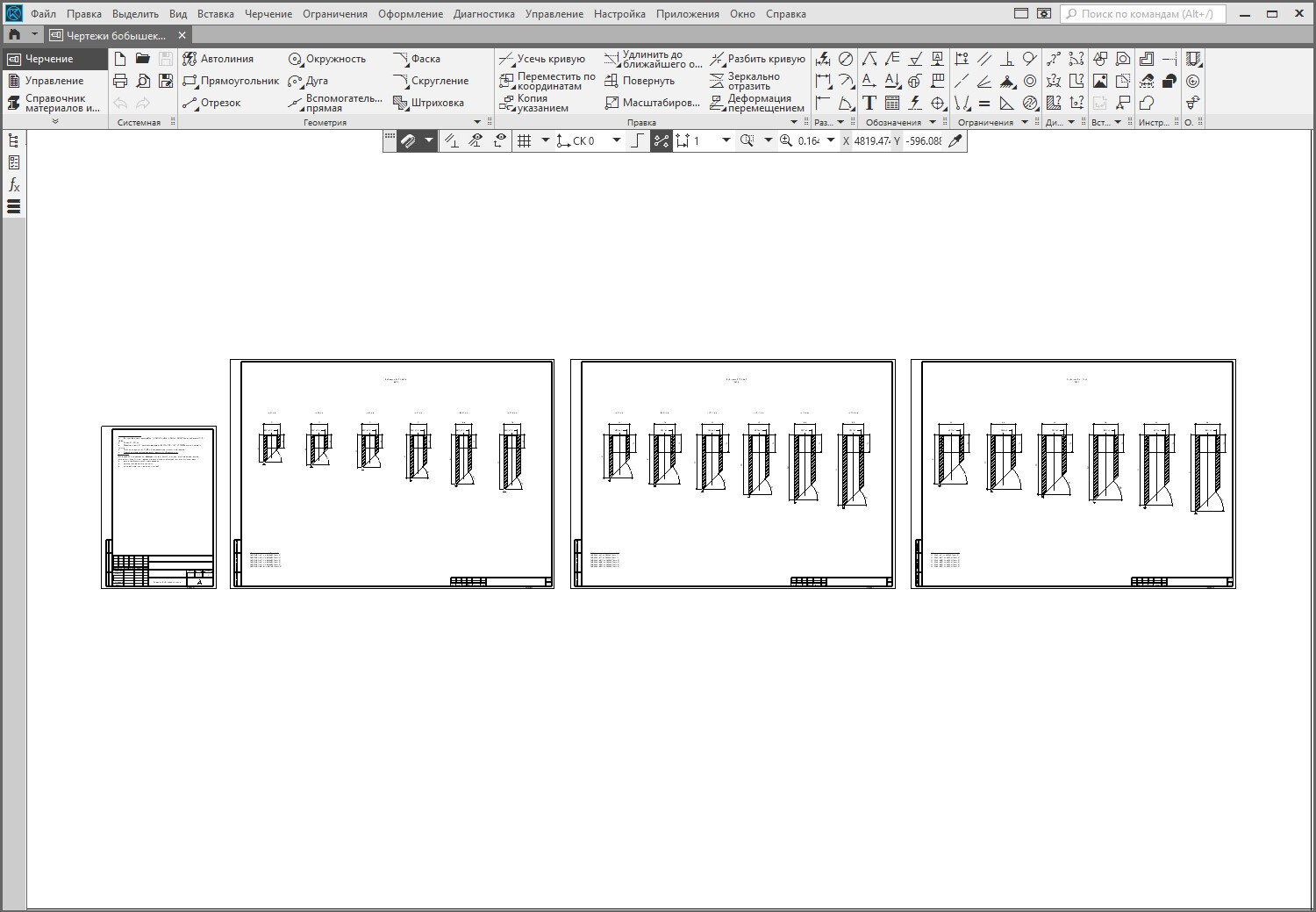

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

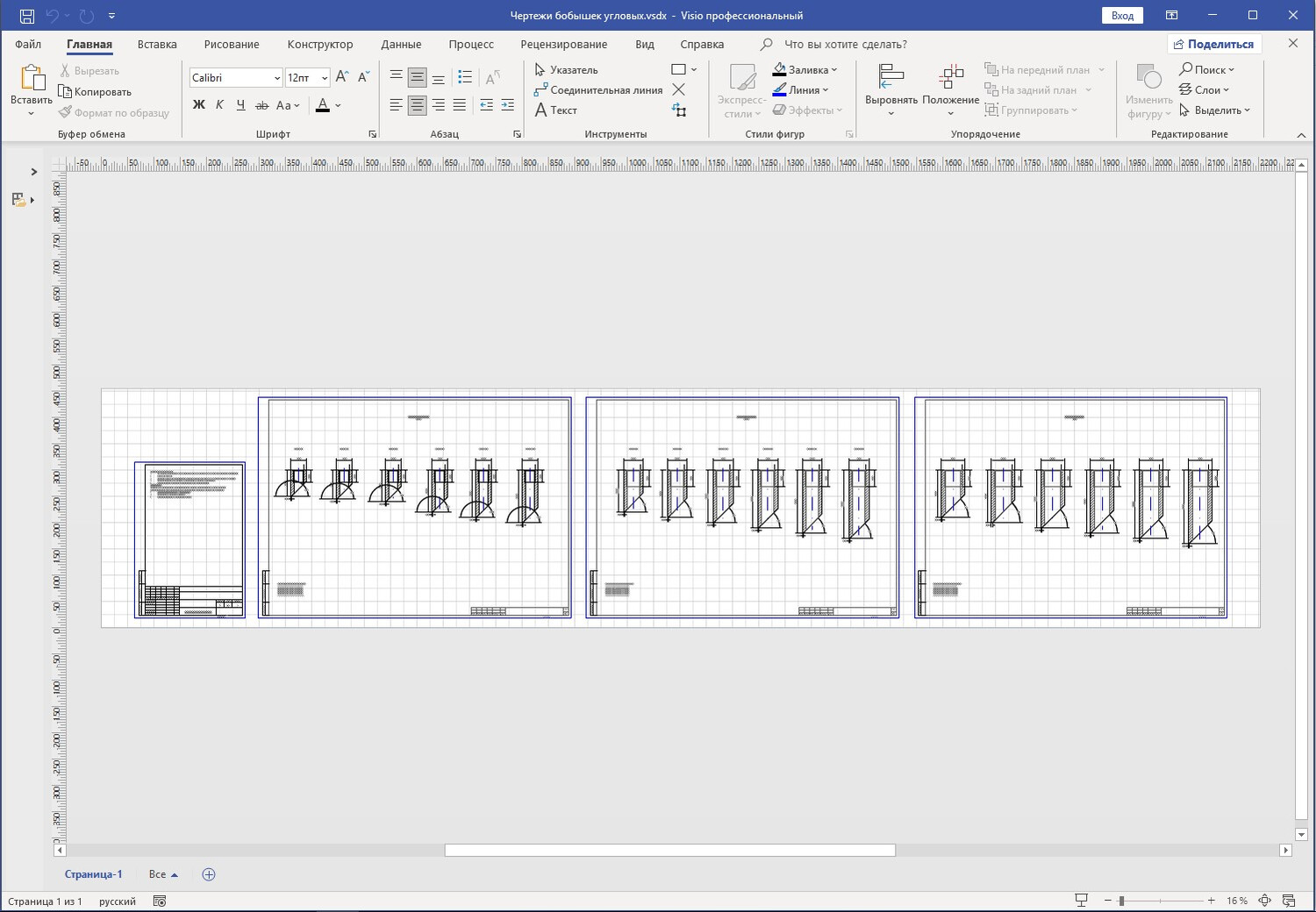

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
