Обозначение датчиков температуры на схемах

Графические обозначения датчиков температуры: символы по ГОСТ

В российской инженерной практике правила графического оформления элементов на схемах строго регламентированы государственными стандартами. Единообразие обозначений исключает разночтения и обеспечивает чёткое понимание документации на всех этапах проектирования и эксплуатации.

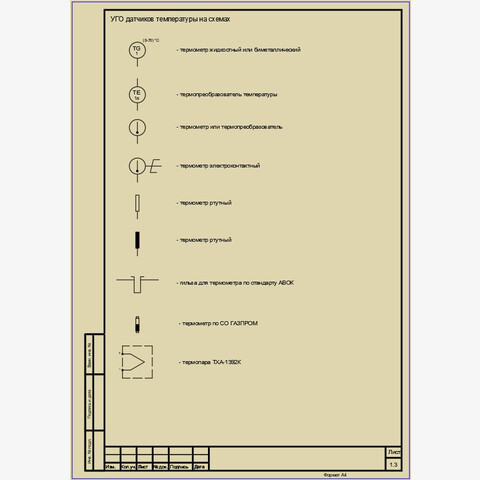

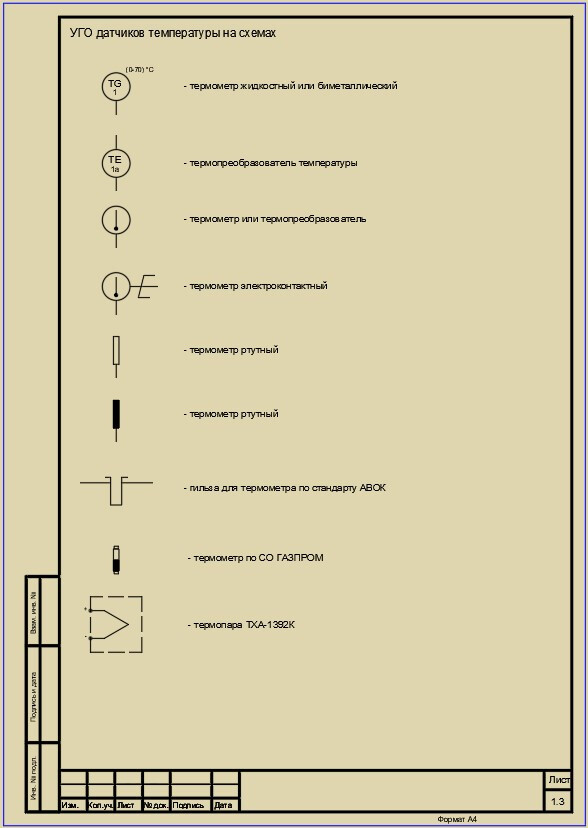

В соответствии с требованиями ГОСТ на схемах используются специальные символы для следующих типов устройств измерения температуры:

• термопары — датчики, работающие на основе термоэлектрического эффекта: генерируют напряжение, пропорциональное разности температур в точках соединения разнородных металлов;
• термопреобразователи — приборы, преобразующие температурные данные в унифицированный электрический сигнал для передачи на контрольное оборудование;
• термометры — устройства прямого измерения температуры, включая жидкостные, биметаллические и электронные модификации.

Зарубежные обозначения температурных датчиков

При работе с иностранной технической документацией необходимо учитывать особенности местных стандартов оформления схем. Международные обозначения могут существенно отличаться от принятых в России, что требует особой внимательности при анализе проектов зарубежных производителей.

Графические символы терморезисторов

Отдельного внимания заслуживают терморезисторы — полупроводниковые элементы с ярко выраженной зависимостью электрического сопротивления от температуры. Их условное обозначение на схемах разработаны на основе ГОСТ.

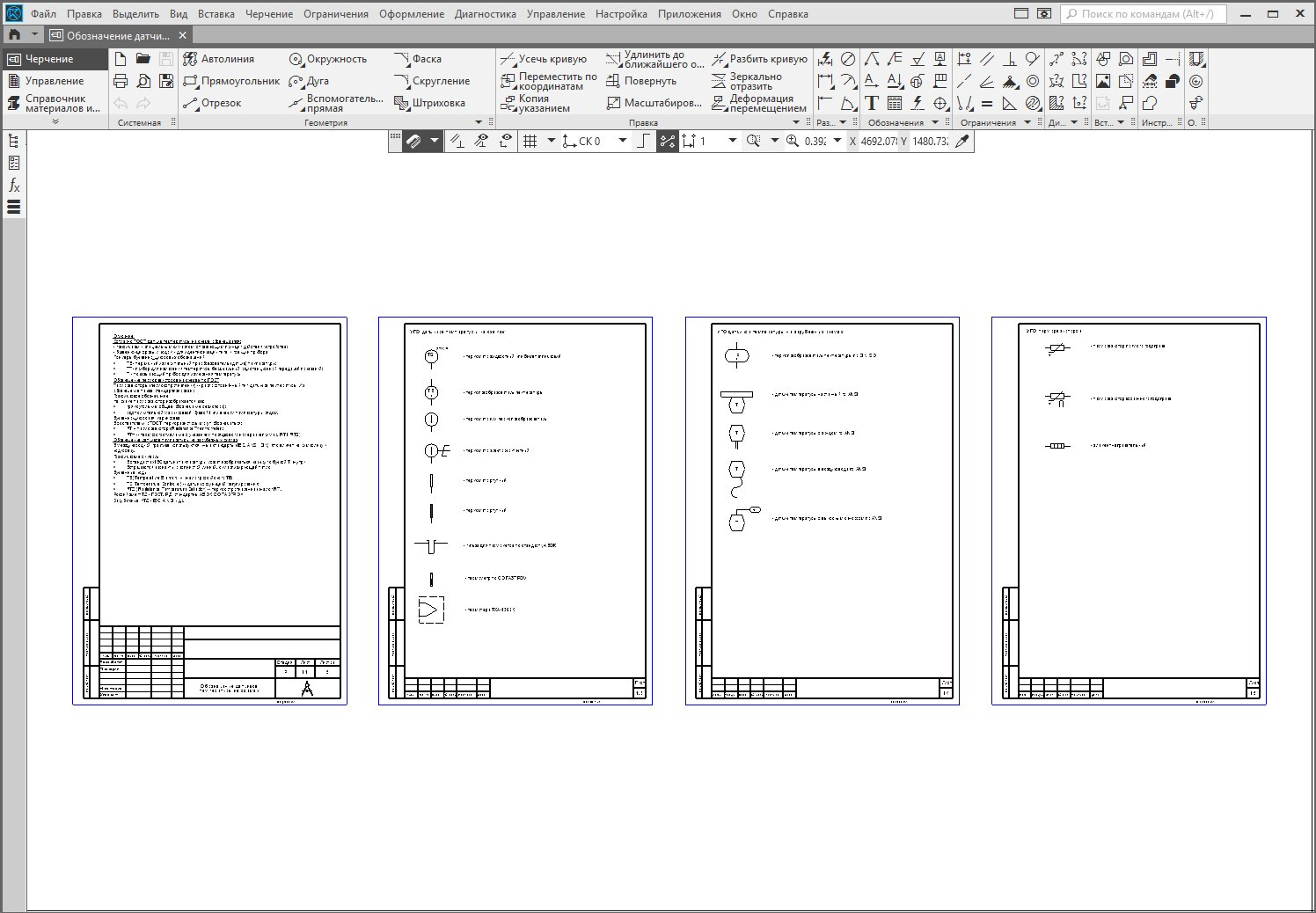

Форматы файлов:

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
