Схемы термопреобразователей

Доступные варианты схем термопреобразователей сопротивления

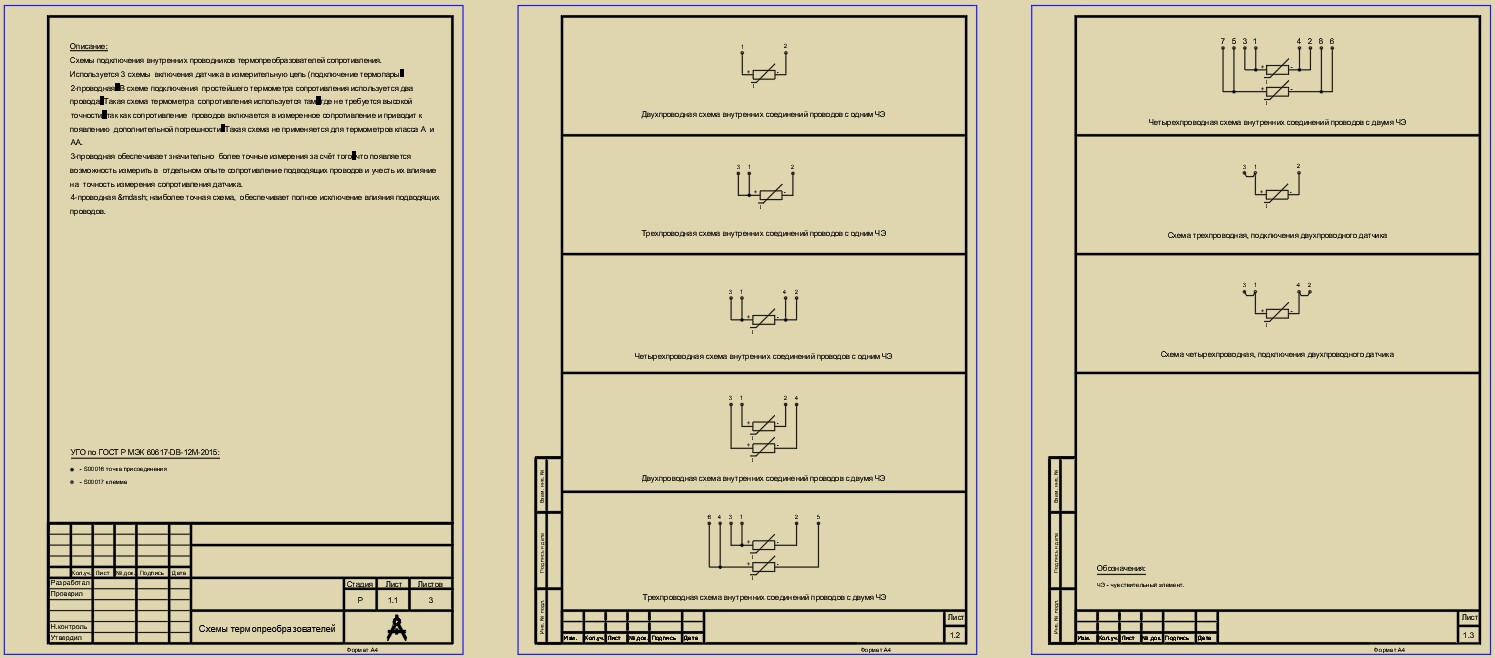

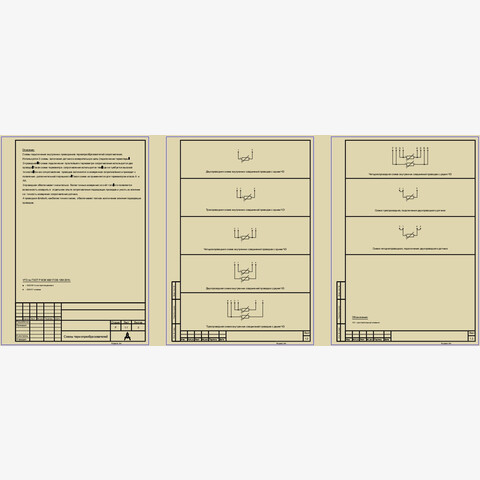

Предлагаем к скачиванию комплект схем подключения термопреобразователей сопротивления. В подборку вошли решения для разных конфигураций — с одним или двумя чувствительными элементами (ЧЭ) и с различным числом соединительных проводов.

Схемы с одним чувствительным элементом (ЧЭ)

Эти варианты подходят для систем, где достаточно контролировать температуру в одной точке:

• Двухпроводная схема. Базовое решение с парой соединительных проводов — оптимально для несложных задач с невысокими требованиями к точности.
• Трёхпроводная схема. Включает дополнительный провод для компенсации сопротивления линии, что повышает точность измерений по сравнению с двухпроводным вариантом.
• Четырёхпроводная схема. Обеспечивает максимальную точность за счёт полного исключения влияния сопротивления проводов на результаты измерений.

Схемы с двумя чувствительными элементами (ЧЭ)

Конфигурации с двумя ЧЭ применяются там, где нужно одновременно отслеживать температуру в двух зонах либо обеспечить резервирование датчика:

• Двухпроводная схема. Каждый ЧЭ подключён по двухпроводной линии. Простое решение с минимальными затратами на монтаж, но с ограничениями по точности.
• Трёхпроводная схема. Комбинация двух ЧЭ с трёхпроводным подключением каждого элемента. Позволяет улучшить точность и частично компенсировать сопротивление проводов.
• Четырёхпроводная схема. Наиболее точный вариант: каждый ЧЭ подключён по четырёхпроводной схеме, что гарантирует высокую достоверность данных в обеих точках измерения.

Специальные схемы подключения

Особый класс решений — схемы, где тип датчика не совпадает с числом проводов в линии. Они позволяют адаптировать оборудование под конкретные условия монтажа:

• Трёхпроводная схема для двухпроводного датчика. Даёт возможность использовать преимущества трёхпроводного подключения (частичную компенсацию сопротивления) даже с более простым датчиком.
• Четырёхпроводная схема для двухпроводного датчика. Реализует высокую точность четырёхпроводного метода для датчика с меньшим числом выводов. Требует тщательной настройки при внедрении.

Стандартизация графических обозначений

Все схемы выполнены с соблюдением требований ГОСТ Р МЭК 60617‑DB‑12M‑2015. Это гарантирует:

• единообразие условно‑графических обозначений;
• совместимость с отраслевыми стандартами;
• простоту чтения и интерпретации чертежей;
• отсутствие разночтений при проектировании и монтаже систем измерения температуры.

Вы можете скачать все перечисленные схемы и использовать их в рабочих проектах — они готовы к применению в соответствии с действующими нормативами.

Форматы файлов:

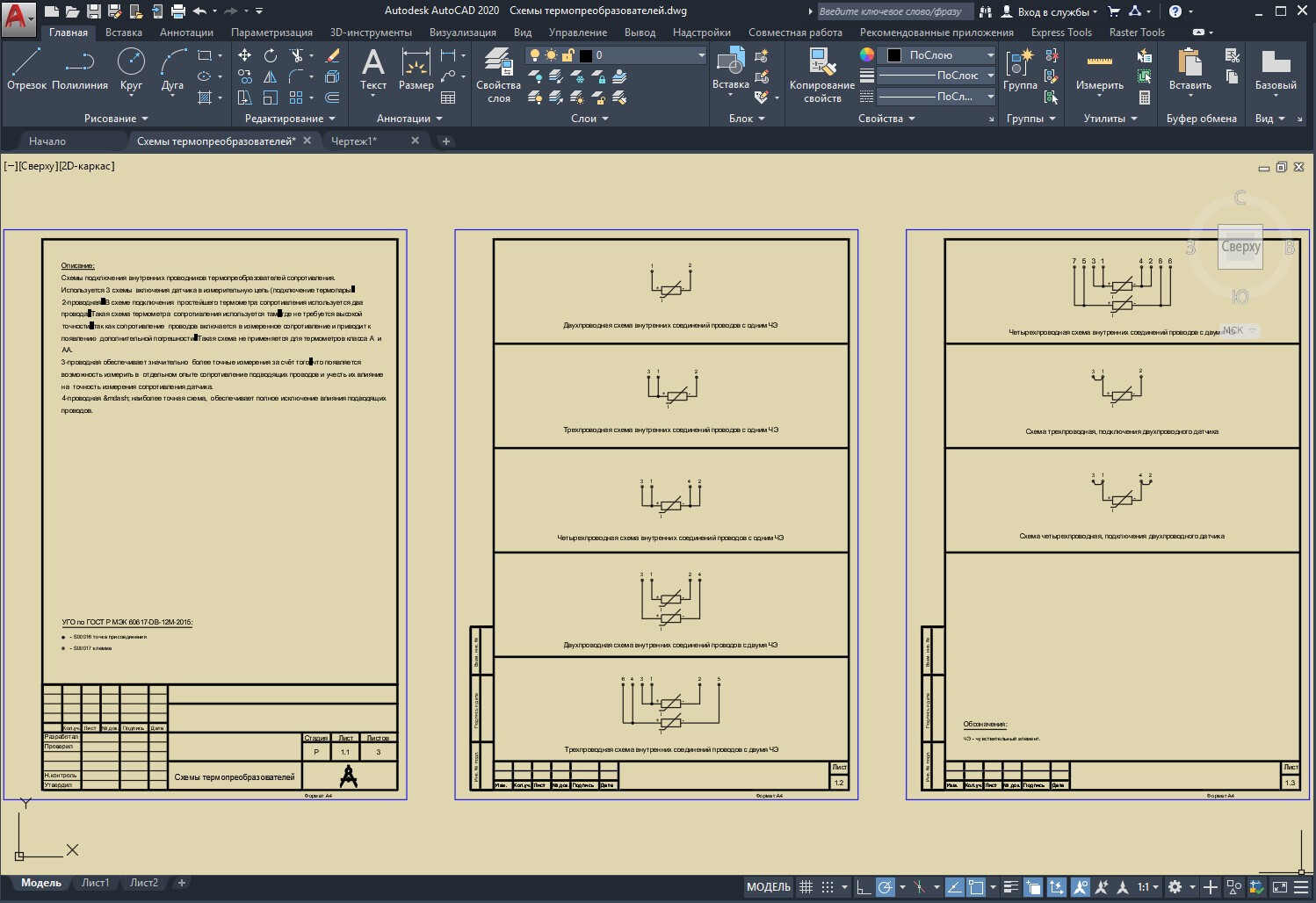

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

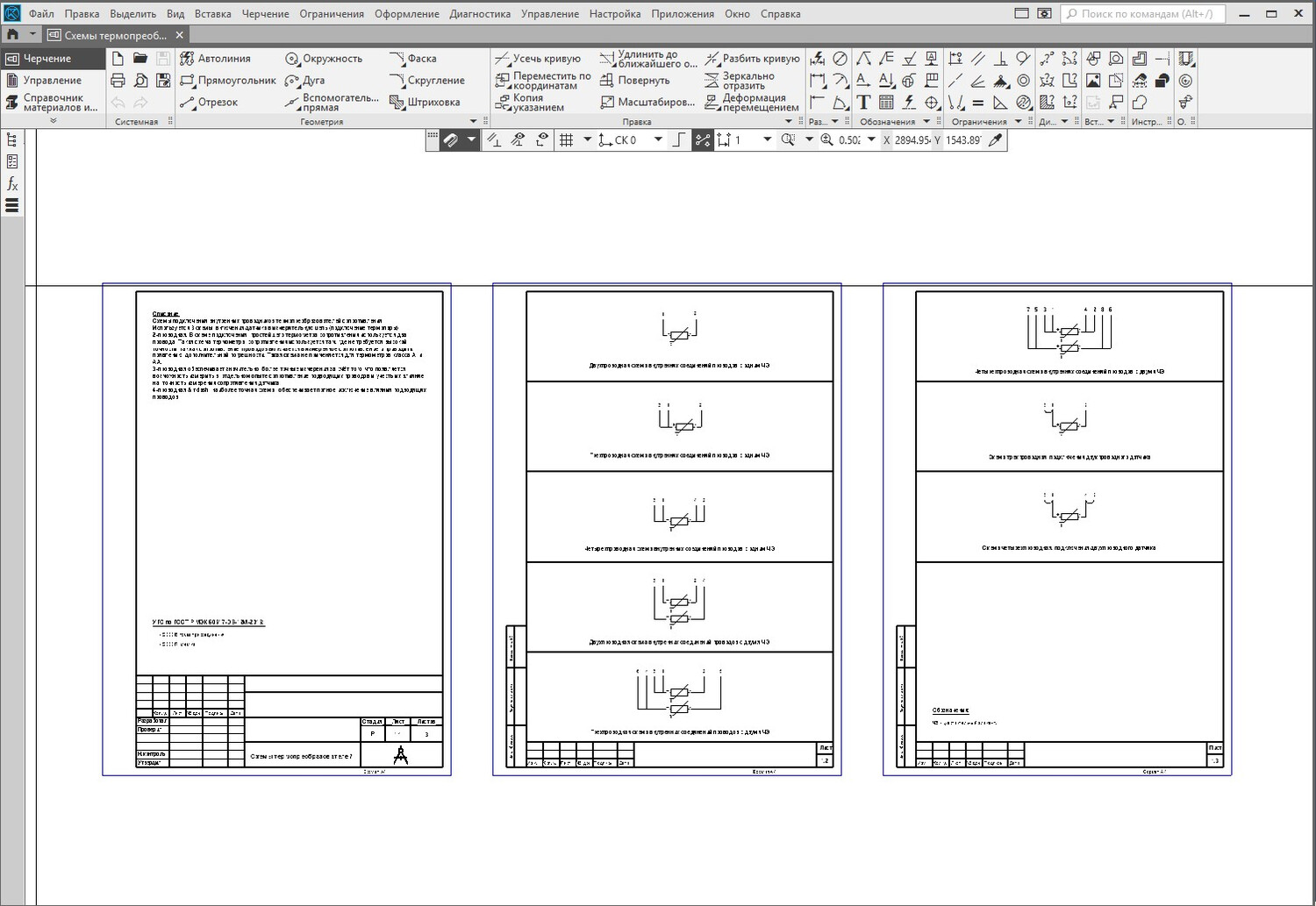

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

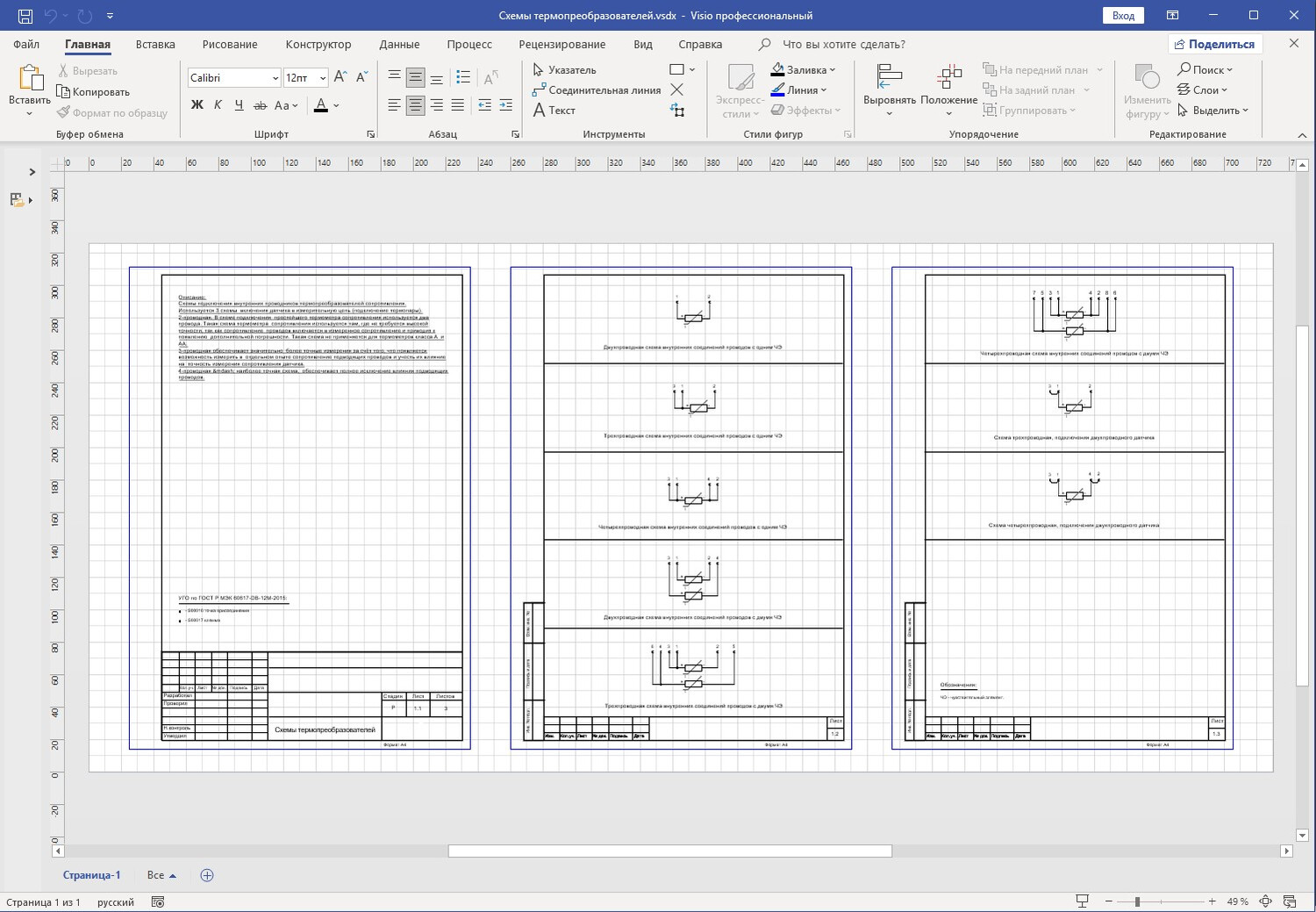

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
