Конструкции металлические

Проектирование металлоконструкций: цифровые решения для профессионалов

В современном проектировании металлоконструкций критически важны точность, скорость и соответствие нормативным требованиям. Наши цифровые товары (файлы) — это готовый набор инструментов для инженеров, проектировщиков и конструкторов, позволяющий:

• сократить время на подготовку документации;
• гарантировать соответствие ГОСТ и ТУ;
• избежать ошибок при обозначении элементов и сварных швов;
• оперативно создавать 3D-модели и рабочие чертежи.

Что входит в комплект цифровых файлов

Наш пакет включает несколько ключевых блоков, каждый из которых решает конкретную задачу в процессе проектирования.

Условно-графические обозначения по ГОСТ

Для корректного оформления проектной и рабочей документации мы предоставляем:

• Обозначения по ГОСТ 21.502 2016 — базовые символы для чертежей металлоконструкций.
• Геометрические знаки по ГОСТ — стандартизированные элементы для точного отображения форм и размеров.
• Обозначения профилей на схемах (ГОСТ 2.410 68) — унифицированные символы для тавров, двутавров, швеллеров и др.
• Обозначения сварных швов (ГОСТ 2.312 72, ГОСТ 21.502 2007) — правила графического отображения типов соединений.

Эскизы типов сварных соединений

В комплекте — подробные эскизы по ОСТ 36 60 81, включающие:

• схемы типовых сварных узлов;
• размеры и допуски;
• рекомендации по выполнению швов.

Эти материалы помогут избежать неточностей при разработке узлов и обеспечат соответствие технологическим требованиям.

3D-модели сортамента по ГОСТ и ТУ

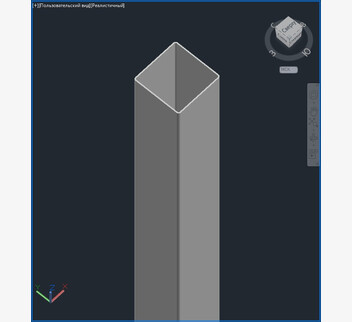

Для визуализации и расчётов доступны 3D-модели стандартных профилей:

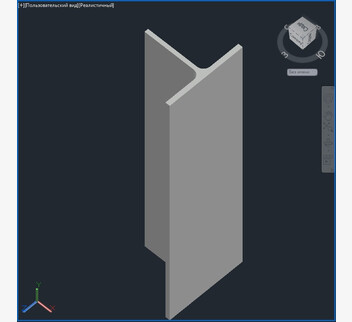

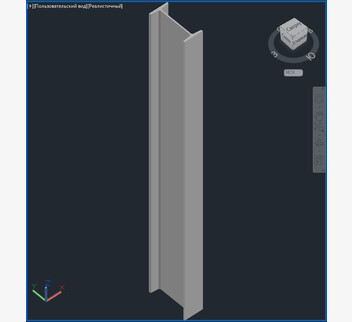

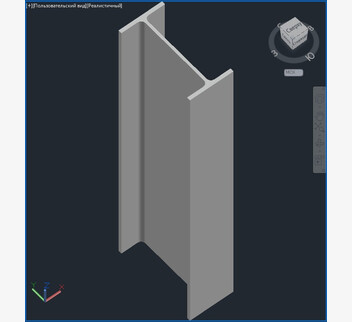

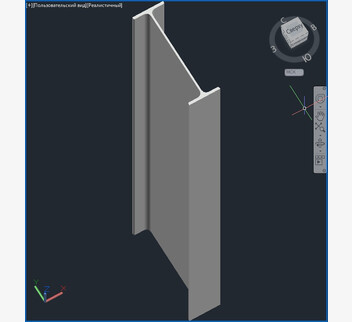

• тавры и двутавры;

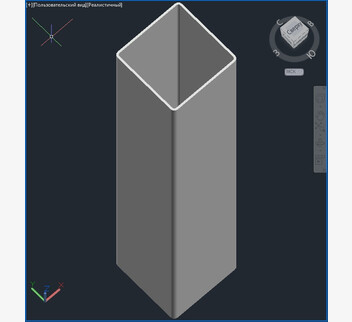

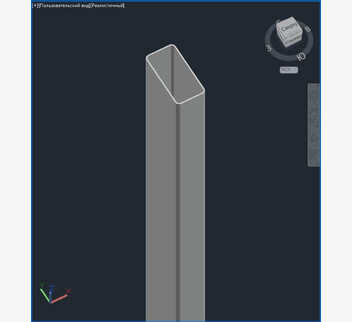

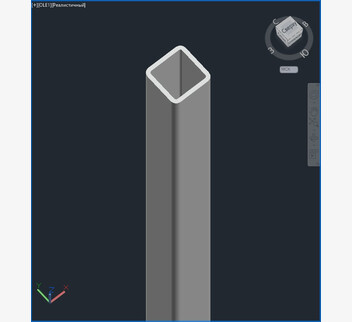

• трубы различного сечения;
• швеллеры и уголки;
• рельсы и полособульбы;
• другие элементы металлопроката.

Модели совместимы с популярными САПР и позволяют:

• быстро компоновать конструкции;
• проводить прочностные расчёты;
• генерировать спецификации.

3D-модели изделий по сериям и ГОСТ

Доступны также готовые 3D-решения для типовых конструкций:

• Лестницы вертикальные (ГОСТ Р 53254 2009) — стандартизированные модели с точными размерами.
• Изделия по Серии 5.905 25.05 — элементы для промышленных объектов.
• Изделия по Серии 1.450.3 7.94 — конструктивные решения для гражданских зданий.
• Изделия по серии 3.407.9 172 — модули для инженерных систем.

Как применить цифровые файлы в работе

1. Подготовка чертежей. Вставляйте условно-графические обозначения в проектную документацию за секунды.
2. 3D-моделирование. Компонуйте конструкции из готовых моделей, адаптируя их под задачи.
3. Согласование с заказчиками. Демонстрируйте решения в наглядной 3D-форме.

Для кого предназначены эти файлы

Наши цифровые товары подойдут:

• инженерам-конструкторам;
• проектировщикам металлоконструкций;
• специалистам по КМ и КМД;
• студентам технических вузов;
• компаниям, занимающимся монтажом и изготовлением металлоконструкций.

Начните работу уже сегодня!

Скачайте комплект цифровых файлов и оптимизируйте процесс проектирования. Убедитесь, что ваши чертежи и модели соответствуют ГОСТ, а работа становится быстрее и проще.
