Цифровой товар
Схема подключения контактного термометра
229.00 руб.
Схемы подключения контактного термометра типа ТЗК: цифровой комплект документации
- Автор: BASEcad
- Артикул: АТХ_0024
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Комплект схем подключения контактного термометра модели ТЗК — готовое решение для инженеров, техников и монтажников. Документация поможет грамотно выполнить подключение оборудования и обеспечит его надёжную работу в различных условиях эксплуатации.
Что входит в комплект схем контактных термометров
Цифровой товар содержит два варианта электрических принципиальных схем, разработанных специально для термометра типа ТЗК. Каждый документ выполнен в соответствии с отраслевыми стандартами оформления технической документации:

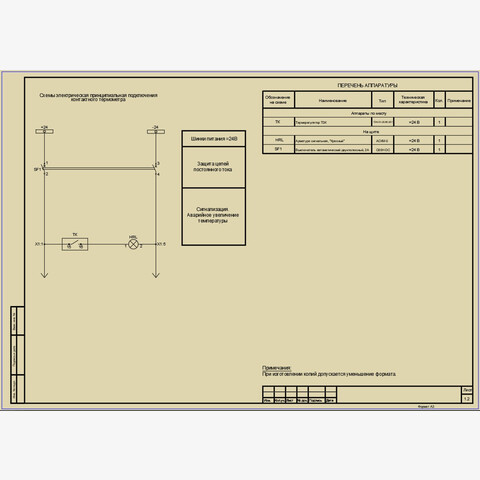

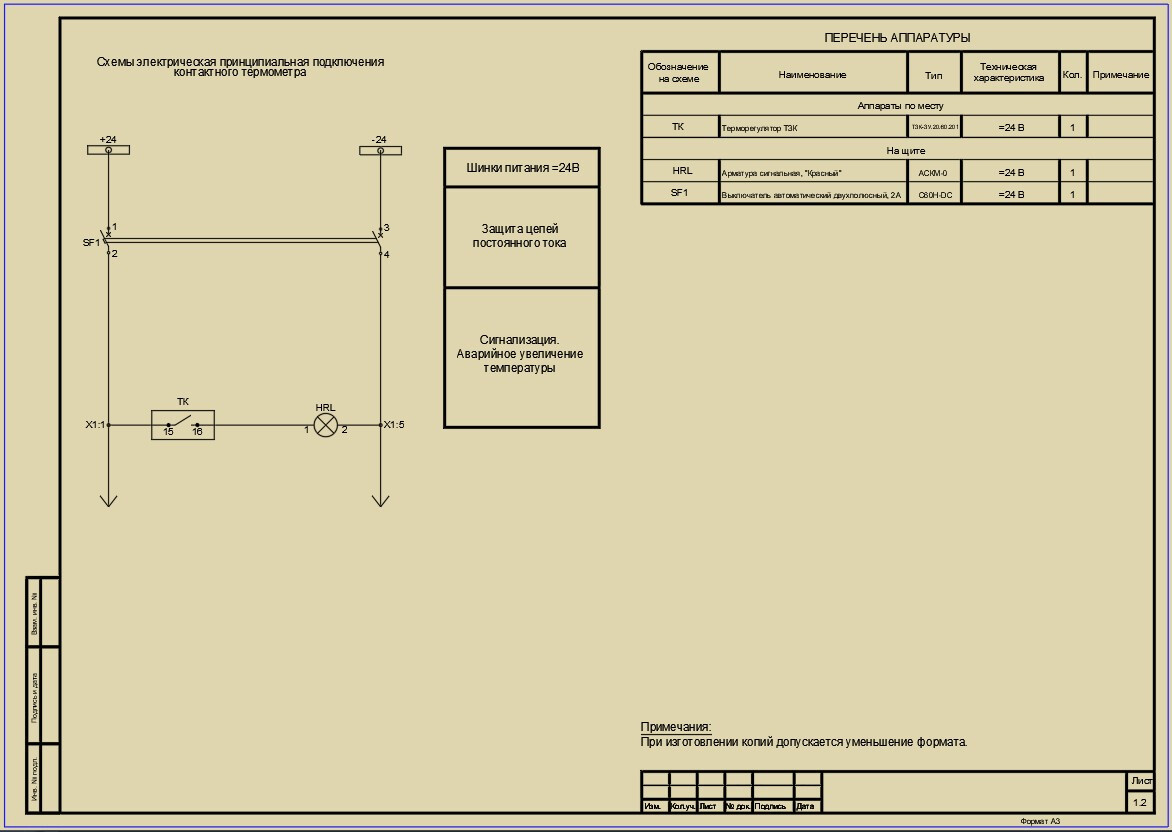

- Базовая схема подключения.
- Схема подключения с разгрузкой контактов.
Форматы файлов:

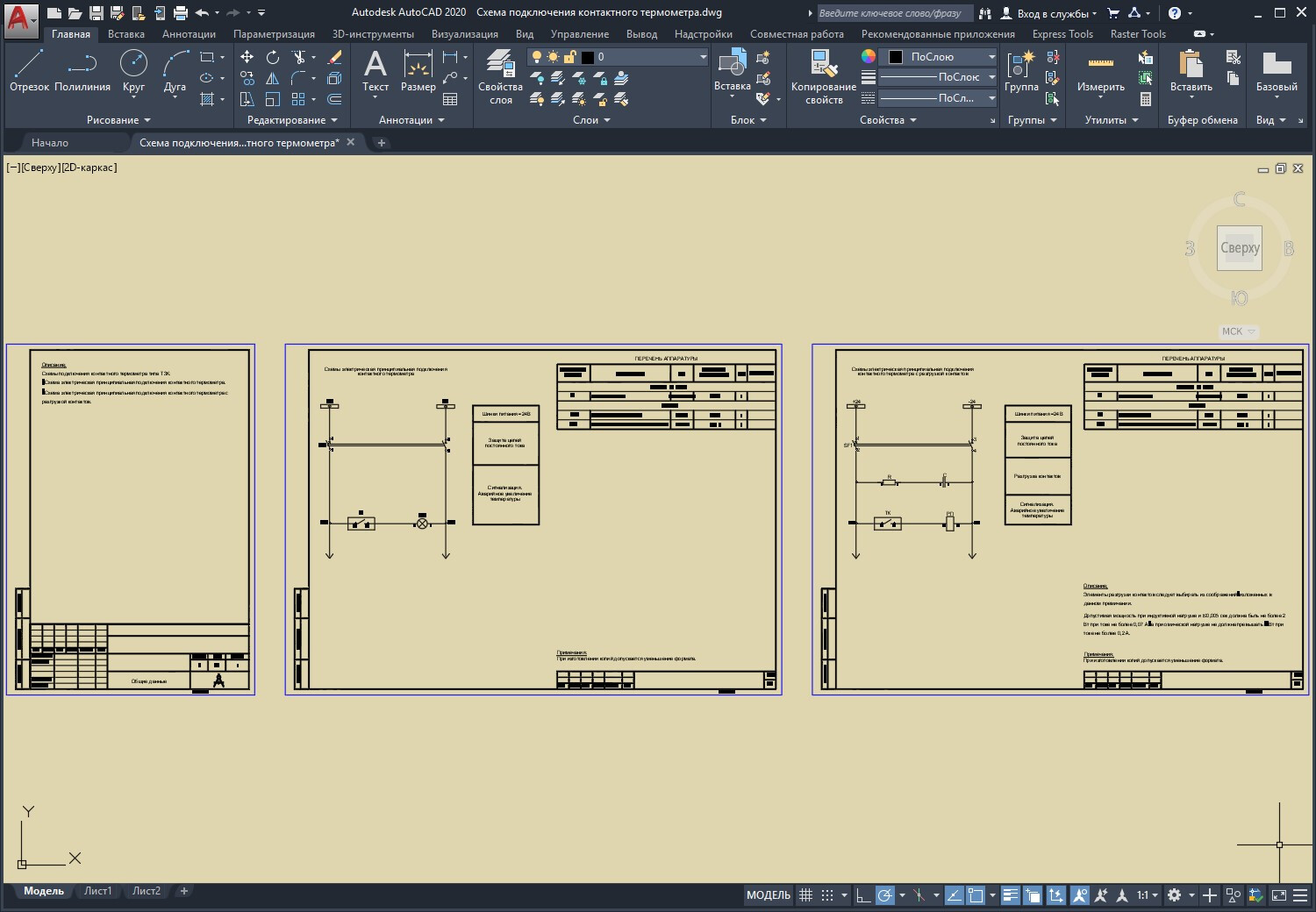

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

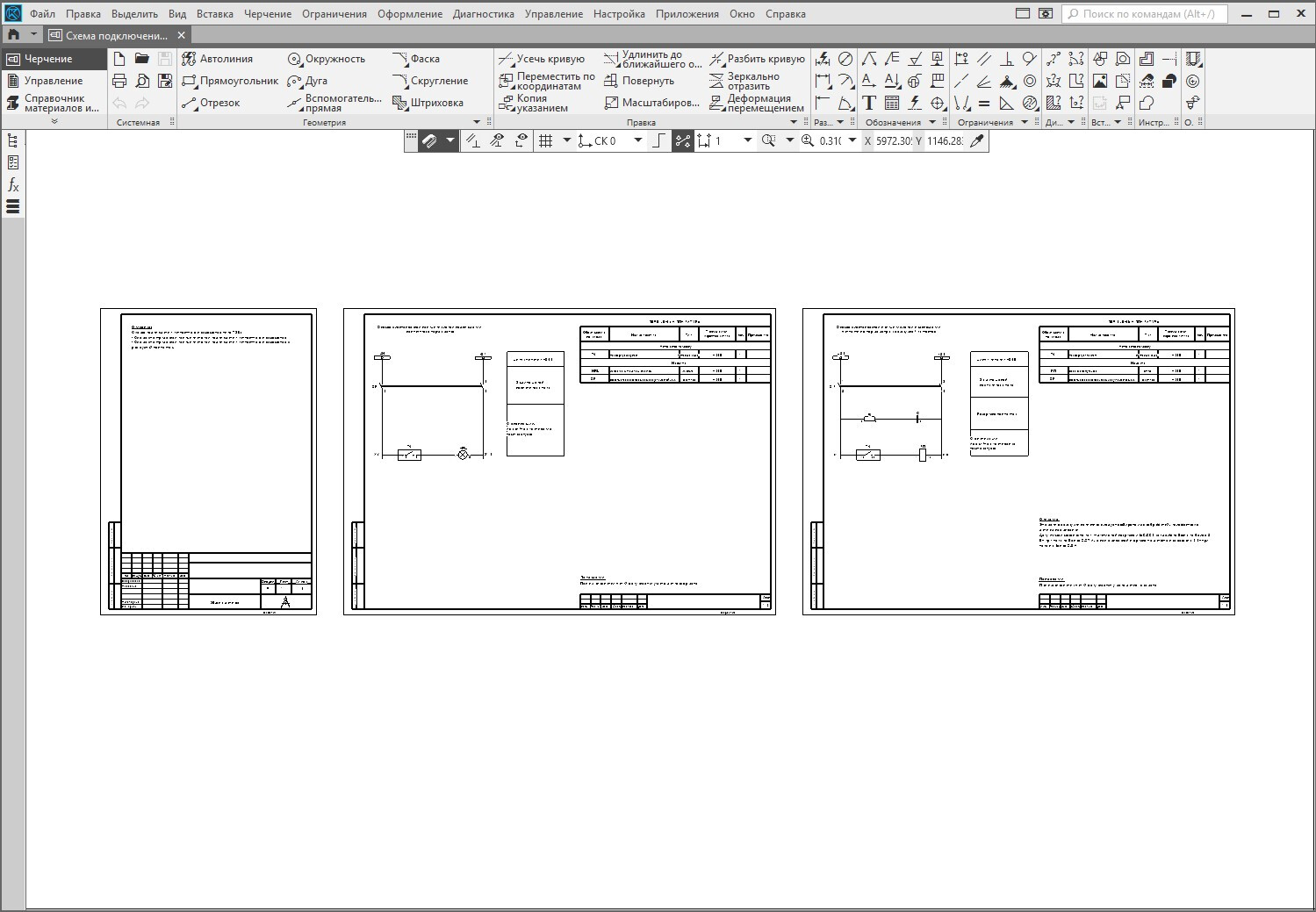

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

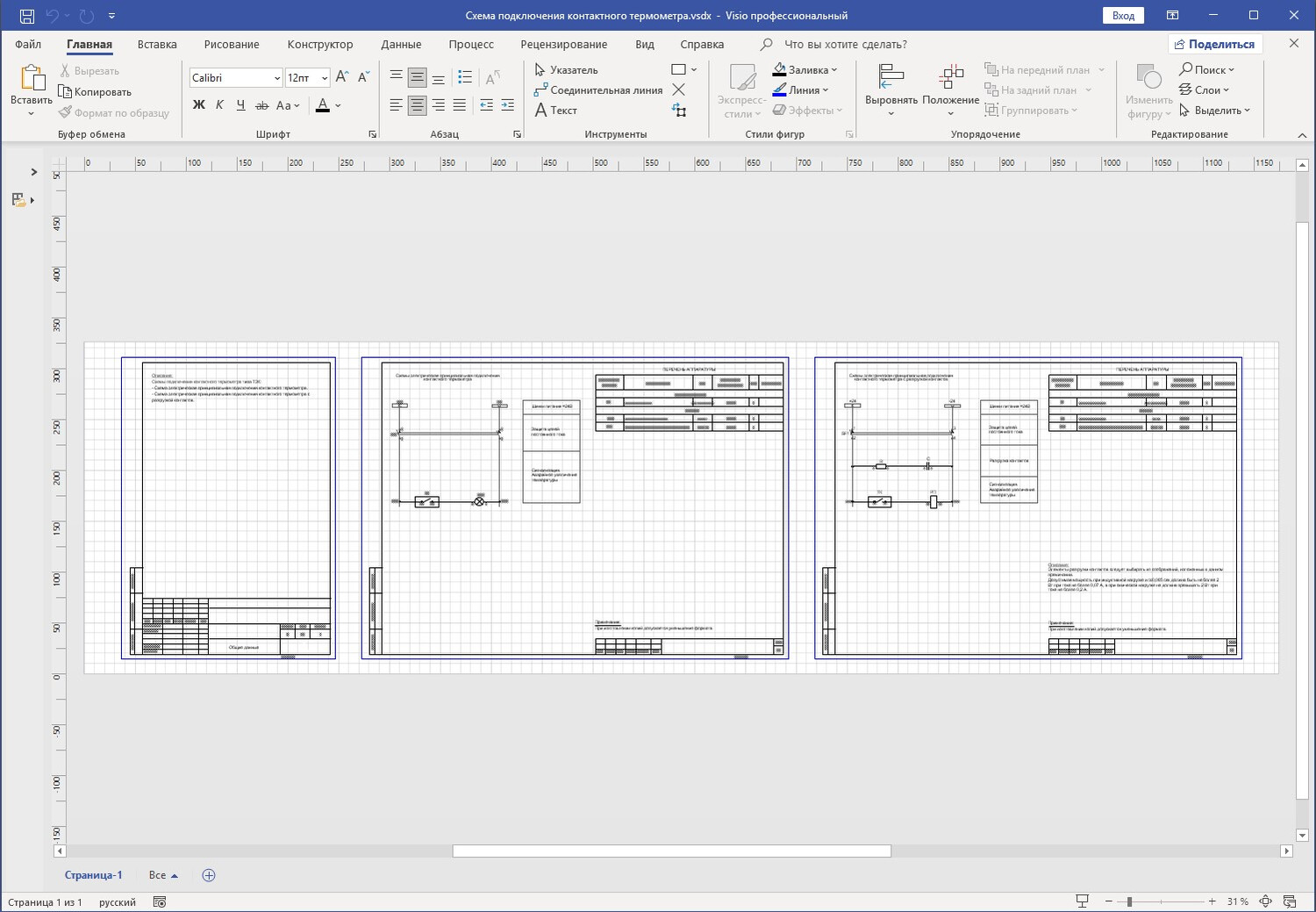

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»
Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: схема электрическая -
