Чертежи бобышек с фланцем
329.00 руб.
Конструкторская документация: чертежи бобышек с фланцем
- Автор: BASEcad
- Артикул: АТХ_0040
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Общая информация о комплекте чертежей бобышек с фланцем
Представленный комплект конструкторской документации содержит подробные чертежи бобышек с фланцем — специализированных элементов трубопроводной арматуры. Все графические материалы разработаны в строгом соответствии с типовым проектом ЗК4 1 10 95 и обеспечивают полное представление о конструкции изделий.Номенклатура изделий
В состав комплекта входят чертежи для следующих модификаций бобышек:Бобышка М20 с фланцем
Конструктивный элемент с метрической резьбой М20, оснащённый фланцевым соединением для надёжного монтажа в составе трубопроводных систем.Бобышка М33 с фланцем
Увеличенная версия изделия с метрической резьбой М33 и фланцем, предназначенная для применения в системах с повышенными требованиями к пропускной способности и прочности соединения.Характеристики конструкторской документации

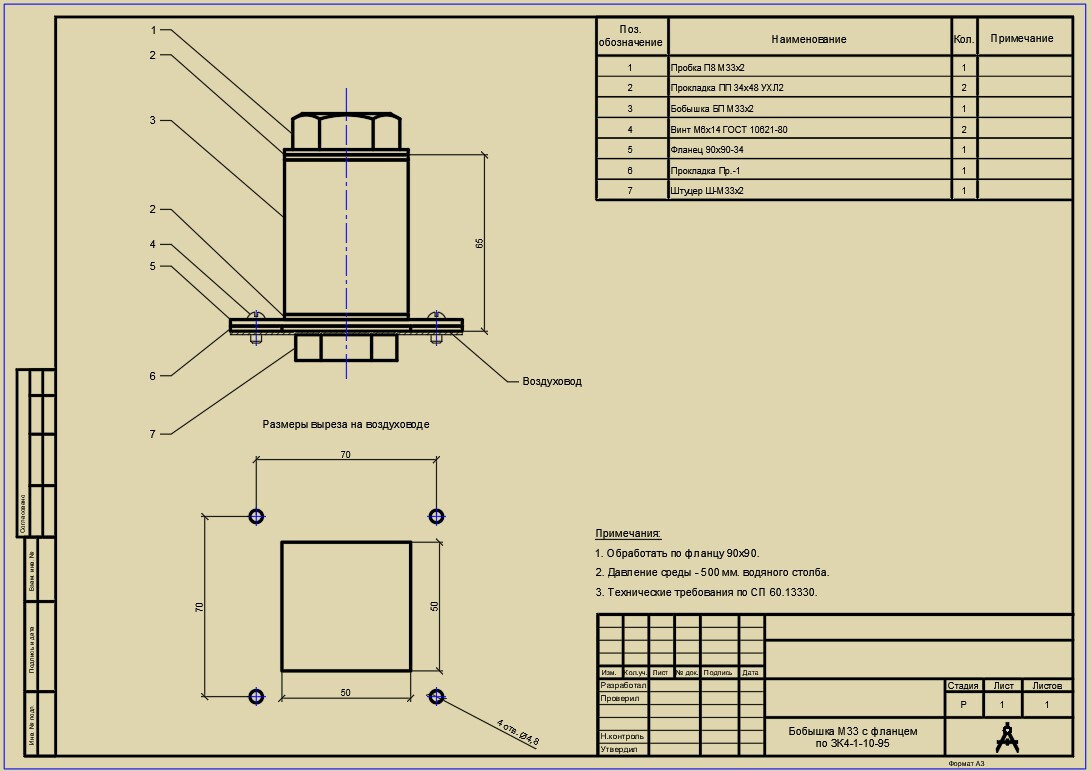

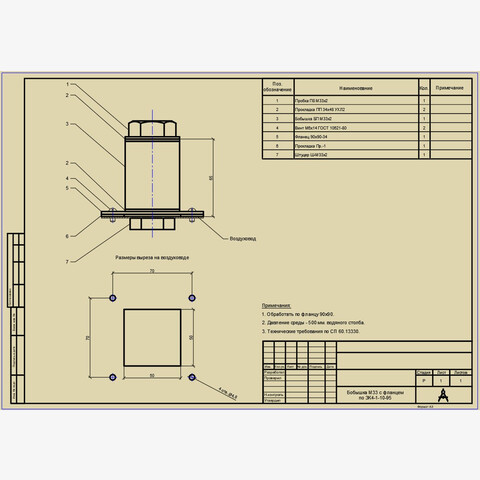

Каждый чертёж в комплекте включает:- детальное изображение отдельного изделия в масштабе 1:1 — это позволяет точно оценить пропорции и взаимное расположение элементов;
- полные разрезы конструкции — дают представление о внутреннем устройстве и способах монтажа;
- исчерпывающий набор проставленных размеров — обеспечивает однозначность при изготовлении и сборке;
- спецификацию компонентов — систематизированный перечень всех элементов изделия с указанием их характеристик.
Форматы файлов:

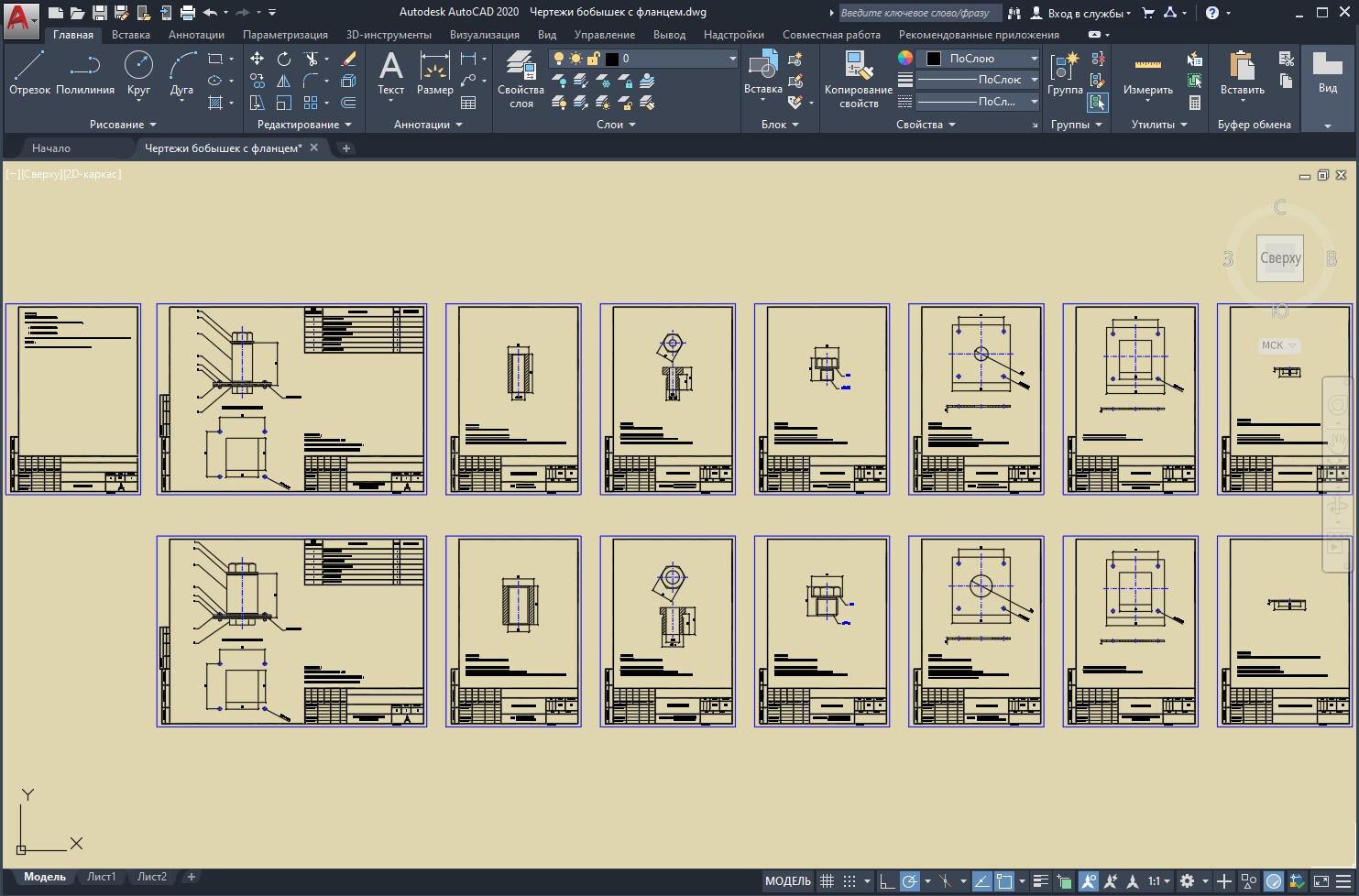

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

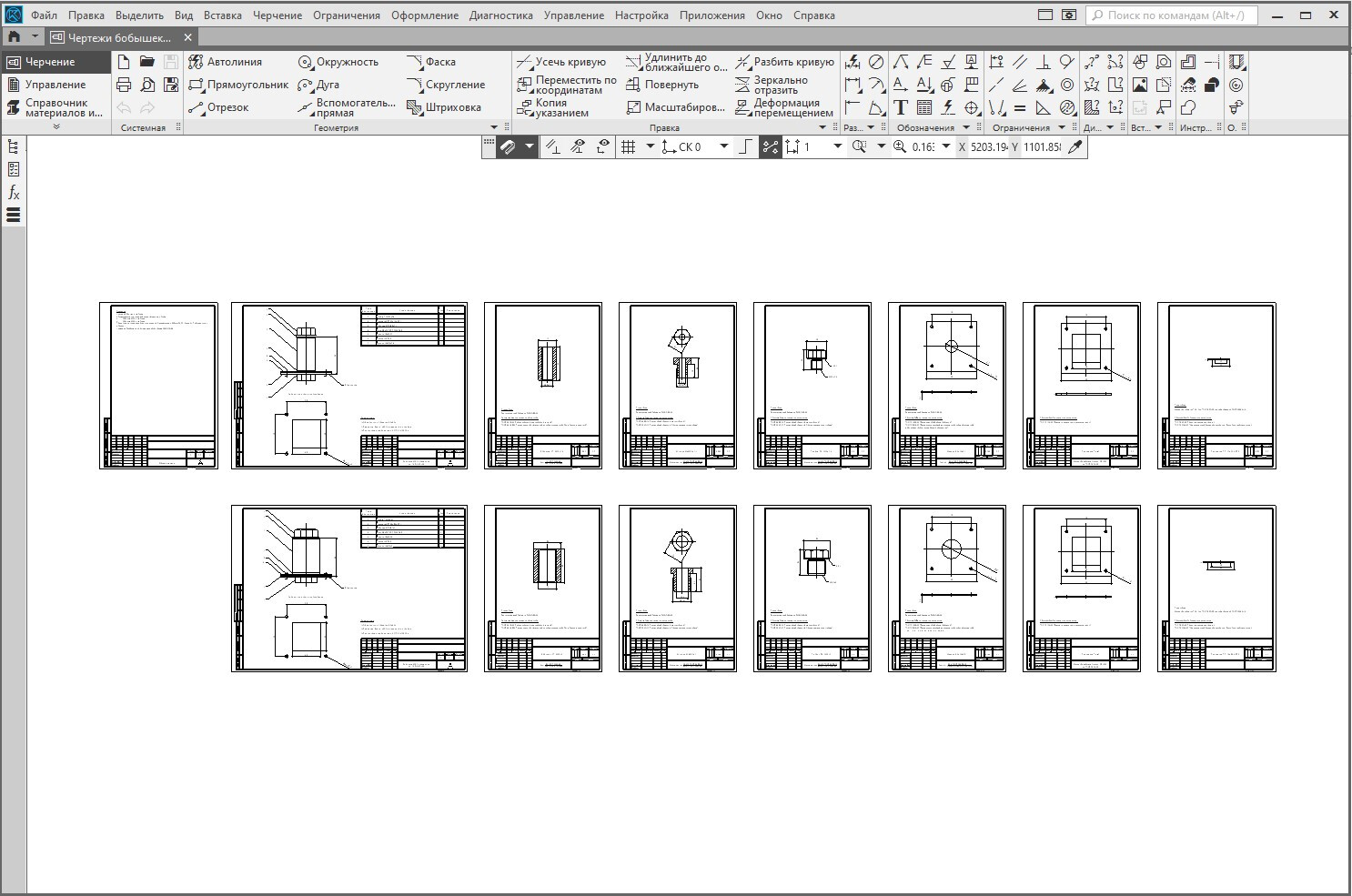

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

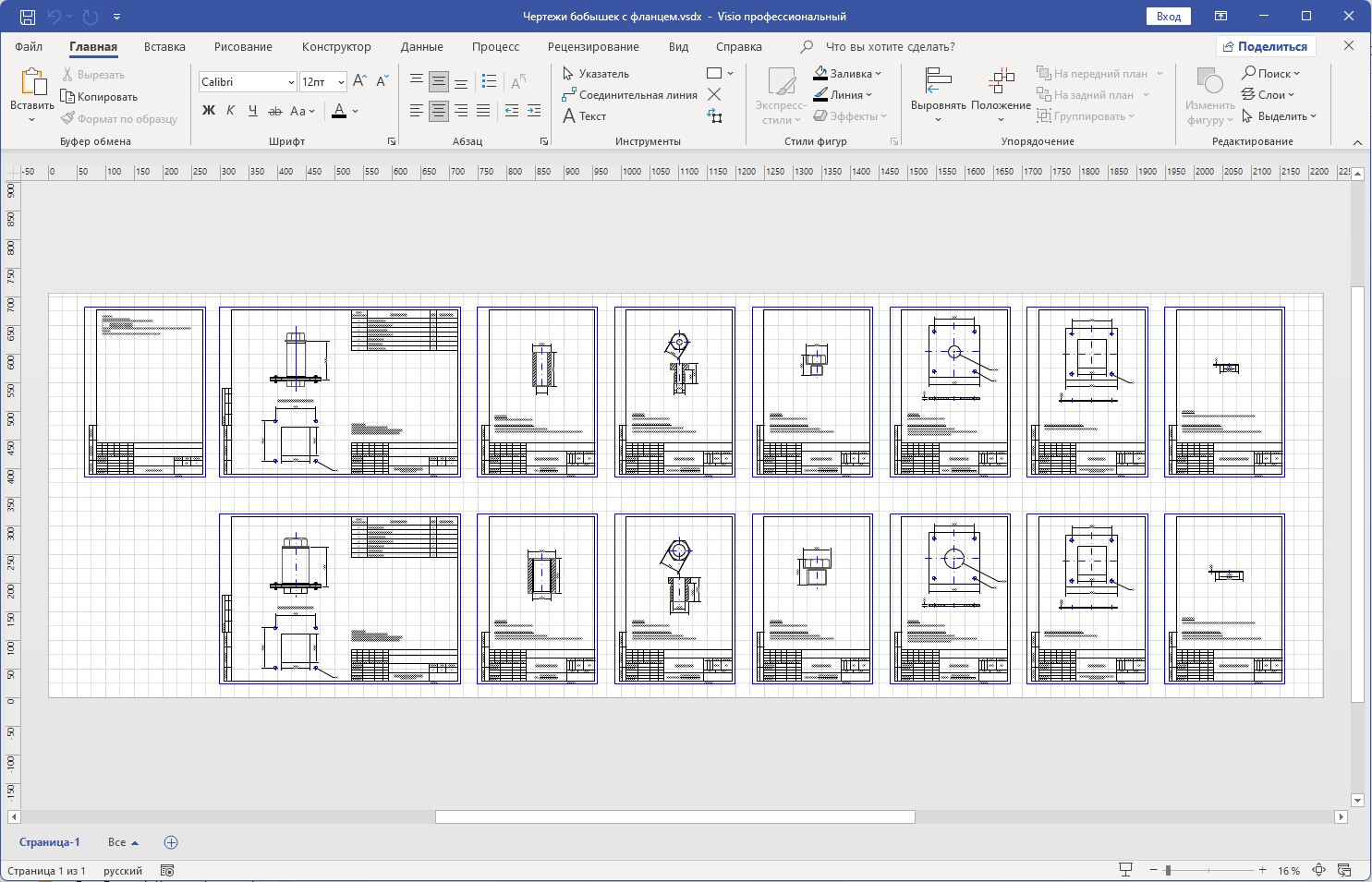

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно! -
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
