Проектирование АСУ ТП: цифровые решения для студентов, инженеров и проектировщиков
Разработка автоматизированных систем управления технологическими процессами (АСУ ТП) требует точности, соблюдения нормативов и массы рутинной работы с документацией. Мы предлагаем коллекцию цифровых товаров — готовых файлов, которые ускорят ваш проект и гарантируют соответствие отраслевым стандартам.
Что вы найдёте в нашей категории
- условно графические обозначения — стандартизированные символы для схем автоматизации СПДС и ЕСКД;
- шаблоны документов СПДС — бланки и формы по системе проектной документации для строительства;
- технические чертежи и 3D модели оборудования — для интеграции в проектные решения;
- чертежи и 3D модели комплектующих для КИПиА — бобышки, штуцеры, арматура, исполнительные механизмы и т.д.;
- схемы электрические и схемы автоматизации — готовые решения типовых узлов, примеры из рабочей документации.
Соответствие стандартам
Все материалы разработаны с учётом действующих нормативов:
- ГОСТ 21.408–2013 — правила выполнения рабочей документации автоматизации технологических процессов;
- СП 77.13330.2016 — актуализированная редакция СНиП 3.05.07–85 «Системы автоматизации»;
- ГОСТы ЕСКД;
- ГОСТы СПДС;
- стандарты IEC;
- стандарты IEEE.
Форматы файлов
Мы предоставляем материалы в популярных форматах:
- Чертеж AutoCAD 2010 (
dwg); - Файл сцены 3ds Max (
max); - Модели SketchUp 2019 (
skp); - Файл для 3D-печати (
stl); - Документы КОМПАС-3D v20 (
frw,m3d,a3d); - Документ MS Visio (
vsd).
Сортировка:

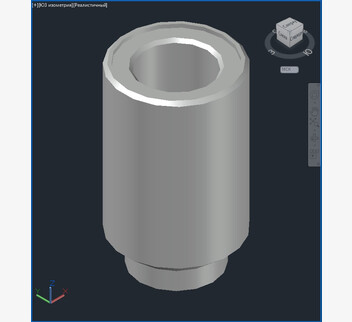

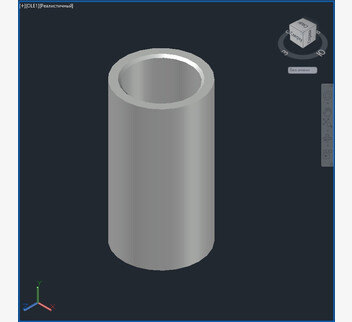

3D модели бобышек по ОСТ 26.260.460-99
3D модели бобышек по ОСТ 26.260.460 99 — точные цифровые аналоги для трубопроводных систем
329.00 руб.

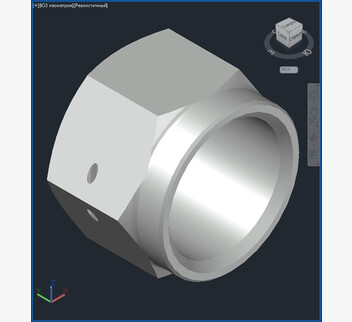

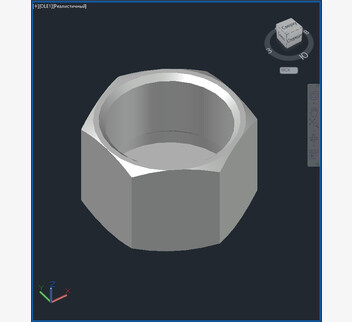

3D модели гаек накидных по ГОСТ 13957-74
3D модели накидных гаек по ГОСТ 13957 74: полный комплект типоразмеров для проектирования трубопроводов
289.00 руб.

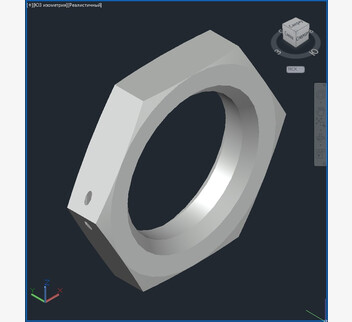

3D модели гаек соединительных по ГОСТ 13958-74
3D модели соединительных гаек по ГОСТ 13958 74: полный набор типоразмеров для надёжных трубопроводных соединений
239.00 руб.

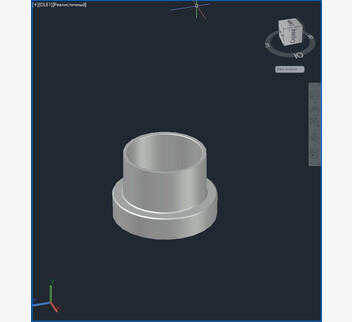

3D модели ниппелей по ГОСТ 13956-74
3D модели ниппелей по ГОСТ 13956 74: комплект для проектирования в САПР
289.00 руб.

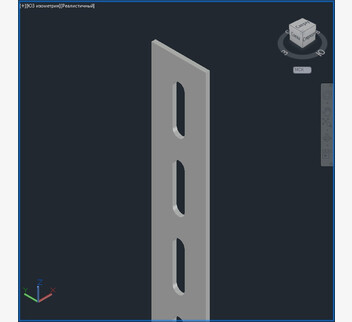

3D модели полос перфорированных типа К
3D модели перфорированных полос типа К — цифровые решения для монтажа средств автоматизации
239.00 руб.

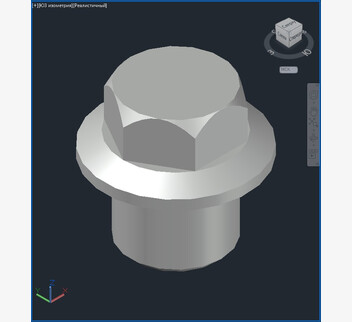

3D модели пробок по ОСТ 26.260.460-99
3D модели пробок по ОСТ 26.260.460 99: комплект для проектирования в нефтегазовой и нефтехимической отрасли
329.00 руб.

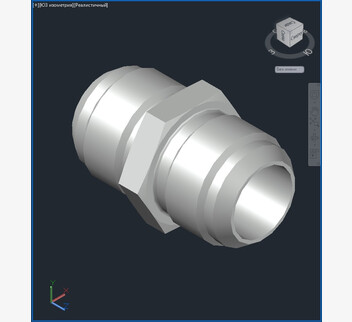

3D модели проходников прямых по ГОСТ 13959-74
3D модели проходников прямых по ГОСТ 13959 74: точные твердотельные модели всех типоразмеров для трубопроводных систем
329.00 руб.

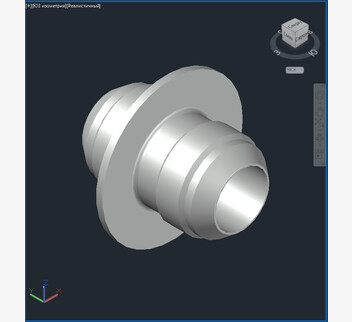

3D модели проходников фланцевых по ГОСТ 13960-74
3D модели фланцевых проходников по ГОСТ 13960 74 — готовые решения для проектирования трубопроводов
329.00 руб.

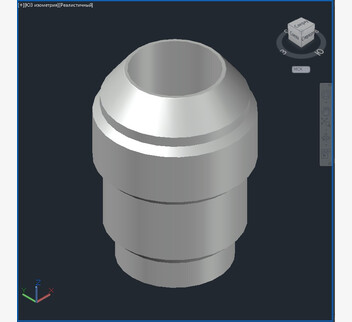

3D модели штуцеров по ОСТ 1.76710-80
3D модели штуцеров под приварку по ОСТ 1.76710 80 — комплект твердотельных моделей для инженерных проектов
289.00 руб.

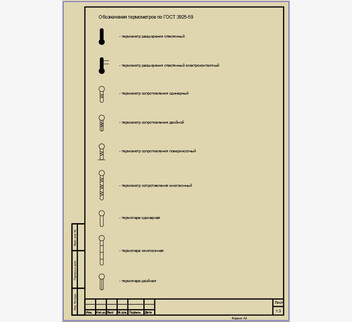

Обозначение датчиков температуры на схемах
Коллекция условных обозначений температурных датчиков для технических схем
129.00 руб.

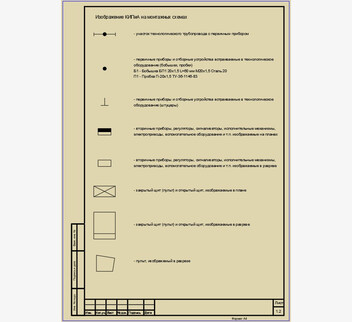

Обозначение приборов на монтажных схемах
Условные графические обозначения оборудования на монтажных схемах
129.00 руб.

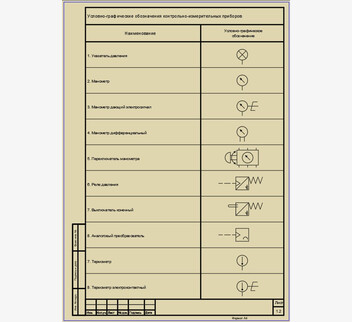

Обозначение приборов по ГОСТ 2.781-96
Условно графические обозначения контрольно измерительных приборов по ГОСТ 2.781 96: практическое применение в AutoCAD
189.00 руб.
