Проектирование систем отопления: нормы, схемы и проектные материалы

Нормативная база и стандарты обозначений систем отопления

При разработке систем отопления необходимо строго следовать актуальным нормативам. Основной регламентирующий документ — СП 60.13330.2020, определяющий ключевые требования к проектированию, монтажу и эксплуатации отопительных систем.

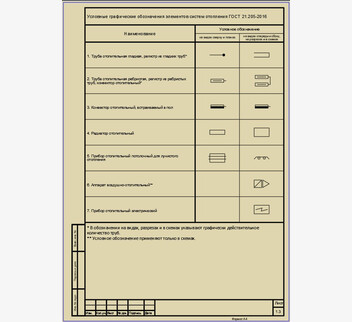

Для единообразного оформления проектной документации применяются следующие государственные стандарты, устанавливающие условно графические обозначения:

  • ГОСТ 2.782 96;
  • ГОСТ 2.785 96;
  • ГОСТ 2.789 74;
  • ГОСТ 2.781 96.

Дополнительно учитывается СТО НП «АВОК» 1.05 2006, содержащий специализированные символы для оформления схем и чертежей.

Типы схем систем отопления

В проектной практике используются различные виды схем, адаптированные под конкретные задачи и объекты:

  • Схемы отопления гражданских объектов — базовые решения для жилых и общественных зданий, учитывающие архитектурные и эксплуатационные особенности.
  • Принципиальные схемы — отражают общую логику работы системы, взаимосвязи элементов и потоки теплоносителя.
  • Типовые схемы — стандартизированные решения, проверенные на практике и рекомендованные для массового применения.
  • Схемы солнечного теплоснабжения — интегрируют возобновляемые источники энергии, оптимизируя энергозатраты.
  • Схемы учёта тепловой энергии — обеспечивают контроль и учёт потребления, соответствуют требованиям энергосбережения.

Чертежи и цифровые модели систем отопления

Для ускорения и повышения точности проектирования предлагаются готовые цифровые ресурсы:

  • 3D модели фасонных частей трубопроводов — позволяют визуализировать соединения, отводы, тройники и другие элементы сложной геометрии.
  • 3D модели опор трубопроводов — помогают рассчитать нагрузки, выбрать тип крепления и спланировать монтаж.
  • 3D модели и чертежи арматуры трубопроводов — включают клапаны, задвижки, регуляторы и прочие устройства управления потоком.
  • 3D модели и чертежи оборудования котельных — охватывают котлы, насосы, теплообменники и вспомогательные агрегаты.
  • 3D модели и чертежи индивидуальных тепловых пунктов (ИТП) — содержат компоновку узлов учёта, регулирования и безопасности.

Все перечисленные материалы — от условных обозначений до детализированных 3D моделей — доступны в нашем каталоге цифровых файлов. Они соответствуют действующим нормативам и готовы к интеграции в рабочую документацию.
