Чертеж термометров биметаллических

Ищете техническую документацию для биметаллических термометров? Предлагаем профессиональный набор точных чертежей — готовое решение для инженерных задач, производства и проектирования.

Состав комплекта чертежей на термометры БТ

Цифровой пакет включает детально проработанные чертежи ключевых элементов измерительного оборудования. В вашем распоряжении окажутся:

• Чертеж биметаллического термометра модели БТ‑32.211/64 — полная схема устройства с указанием конструктивных особенностей и присоединительных размеров.

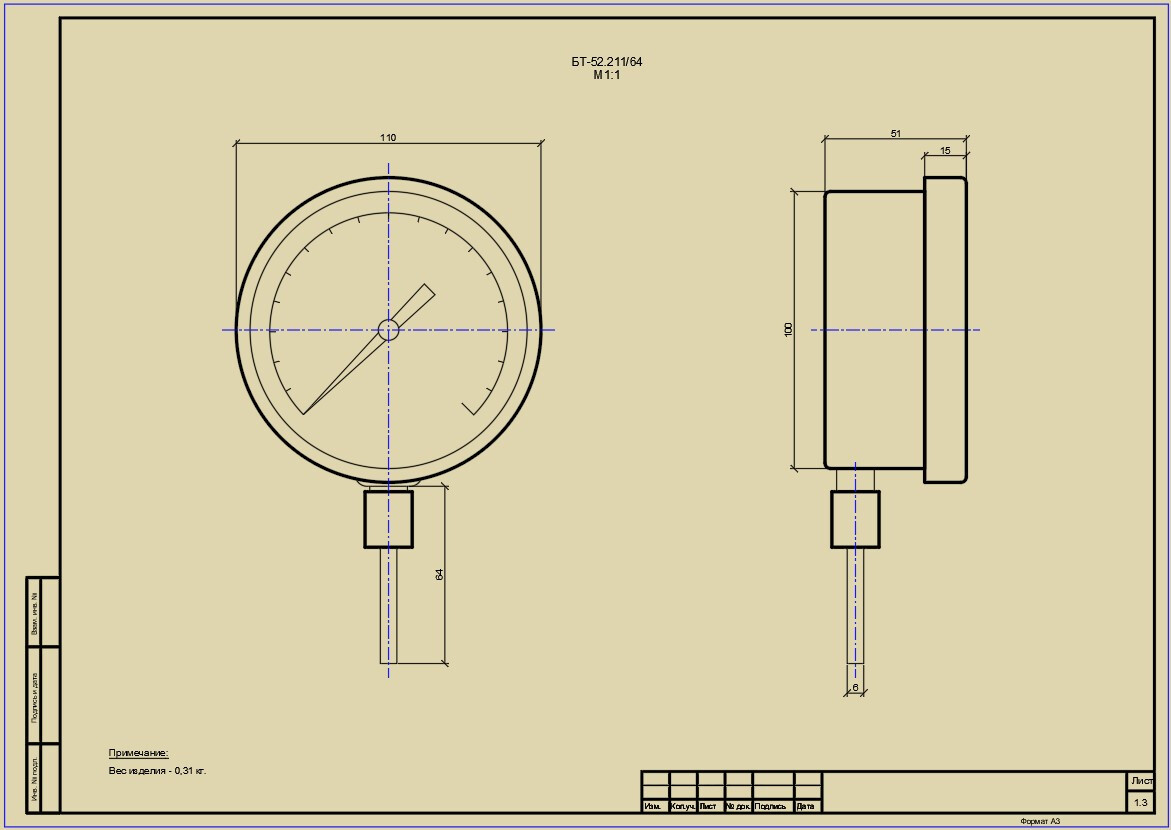

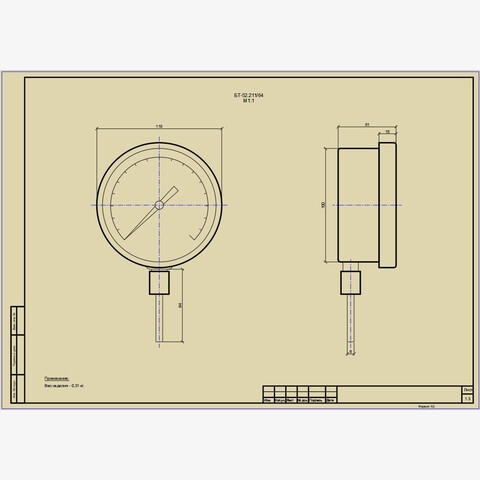

• Чертеж биметаллического термометра модели БТ‑52.211/64 — техническая документация с детализацией компонентов и спецификацией узлов.
• Чертеж защитной гильзы из нержавеющей стали — проект элемента, предназначенного для монтажа и защиты термометров БТ в рабочих условиях.

Преимущества цифровых чертежей

Каждый файл выполнен с высокой точностью и готов к непосредственному использованию:

• чёткая детализация всех конструктивных элементов;
• соответствие отраслевым стандартам и техническим требованиям для биметаллических термометров;
• удобство интеграции в инженерные и проектировочные программы;
• возможность масштабирования и внесения корректировок под конкретные задачи.

Форматы файлов:

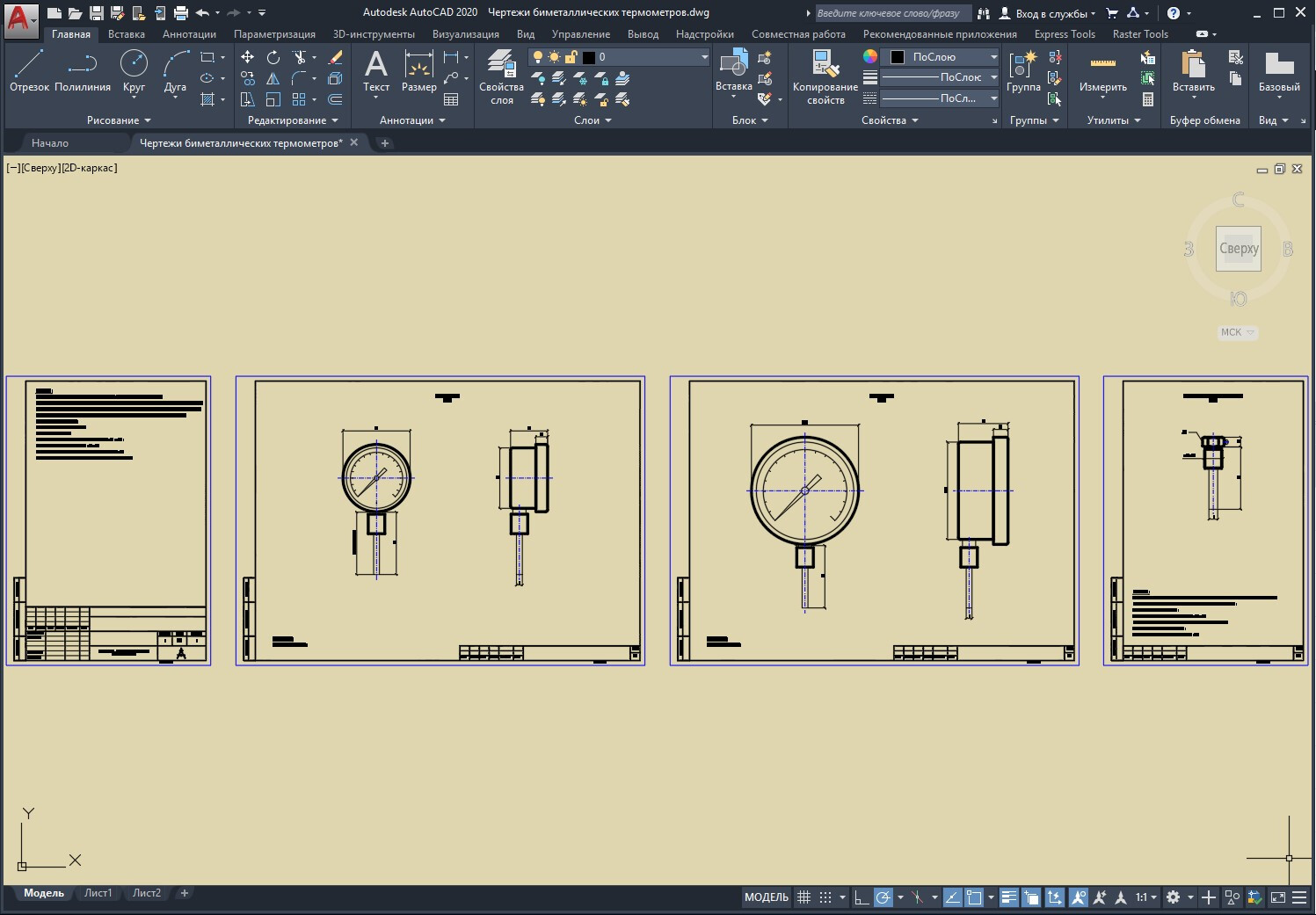

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

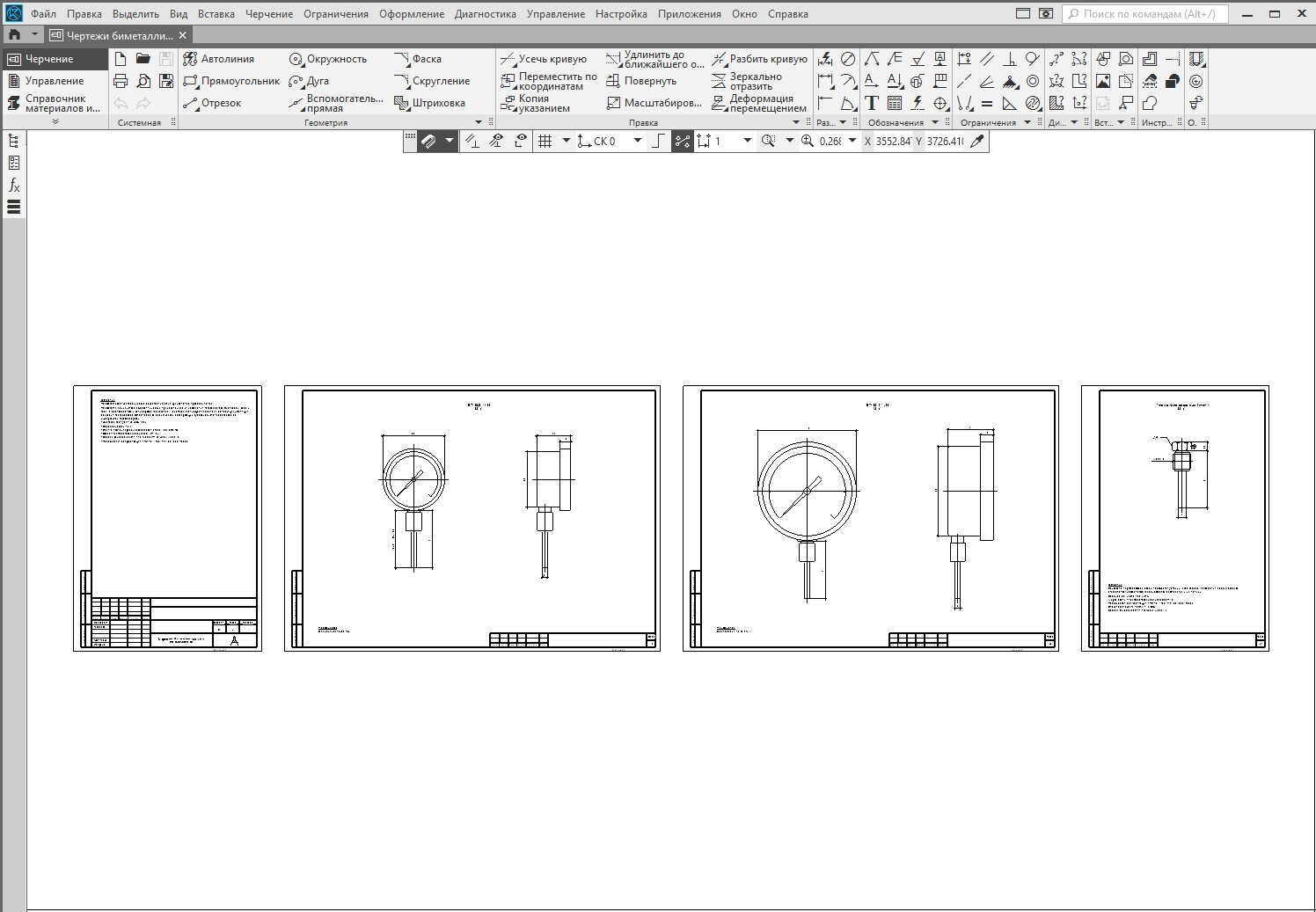

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

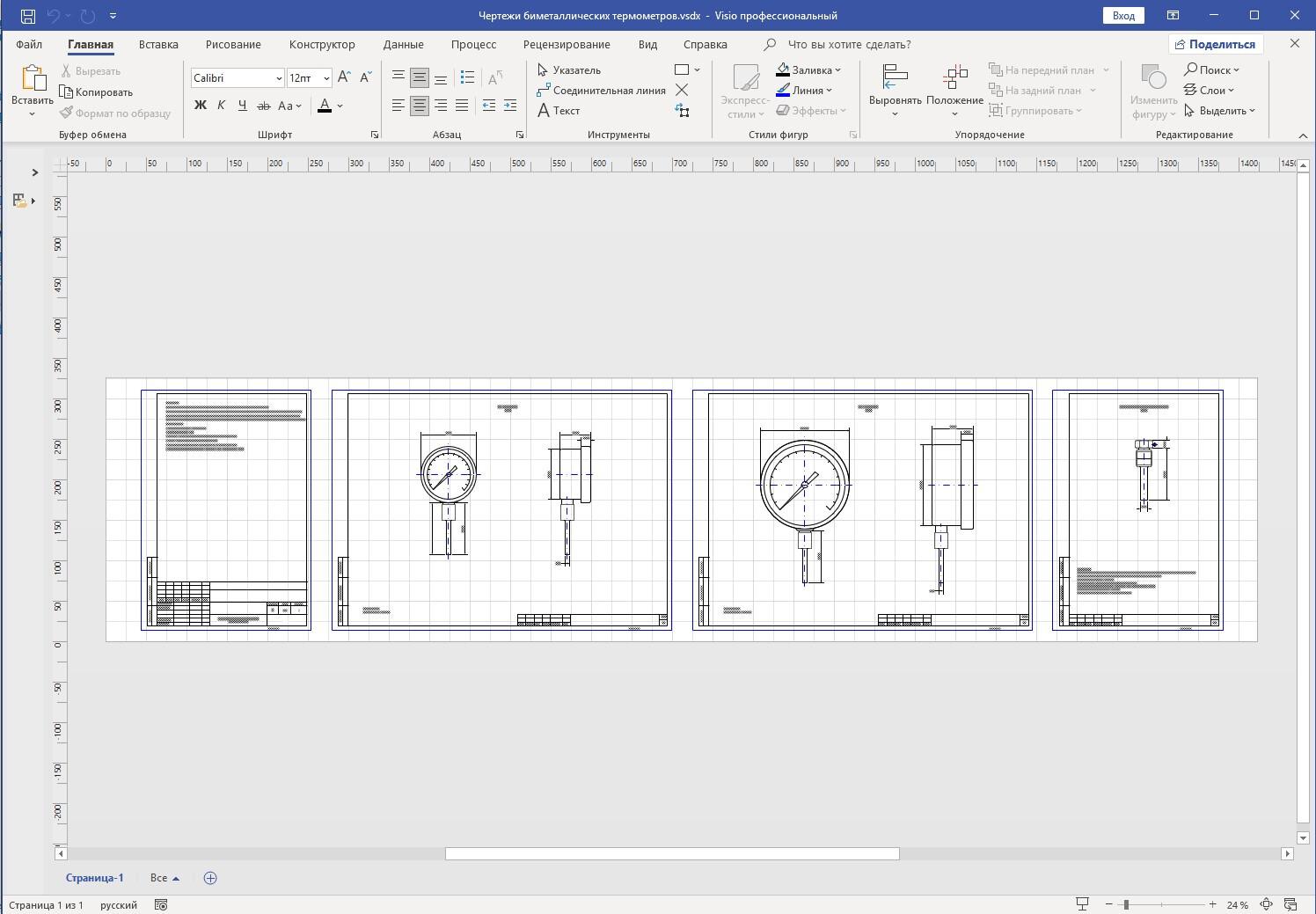

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
