Чертежи защитных оправ для термометров

Представленная документация содержит подробные чертежи защитных металлических оправ, предназначенных для установки и защиты термометров типов 2П и 2У. Все чертежи выполнены в натуральную величину — с соблюдением масштаба 1:1, что позволяет точно оценить конструктивные особенности и геометрические параметры изделий.

Доступные типоразмеры оправ для термометров

В комплект включены чертежи для следующих модификаций защитных оправ:

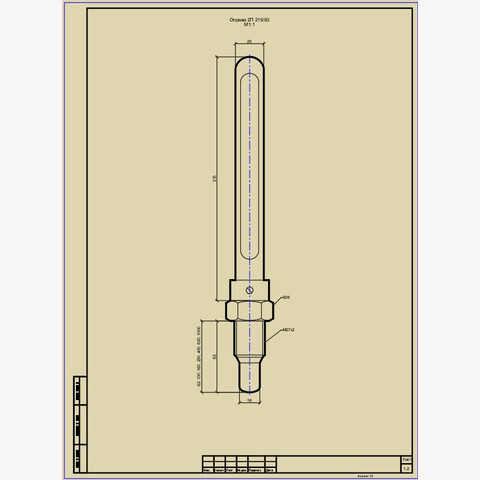

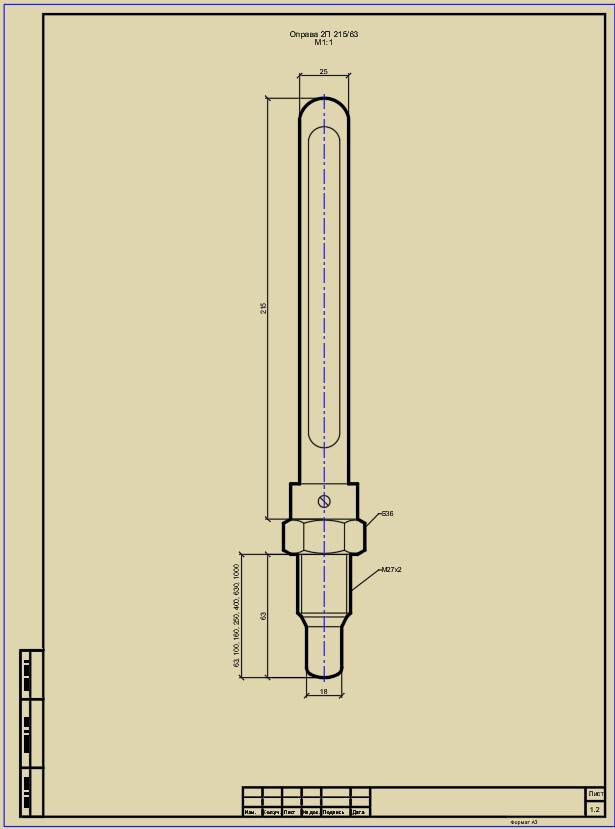

• Оправа 2П 215/63 — прямая конструкция с заданными габаритными параметрами;
• Оправа 2П 285/63 — прямая модель увеличенной длины при сохранении посадочного диаметра;
• Оправа 2У 215/63 — угловая конструкция с компактными размерами;
• Оправа 2У 285/63 — угловая модель с удлинённой верхней частью.

Технические характеристики на чертежах

Каждый чертёж содержит исчерпывающую информацию, необходимую для производства и монтажа:

• точные габаритные размеры изделия в миллиметрах;
• детальное указание размеров под ключ для удобства монтажа и обслуживания;
• чёткое обозначение типа и параметров резьбы — с указанием шага, диаметра и направления нарезки;
• конструктивные элементы, обеспечивающие совместимость с термометрами соответствующих типов.

Форматы файлов:

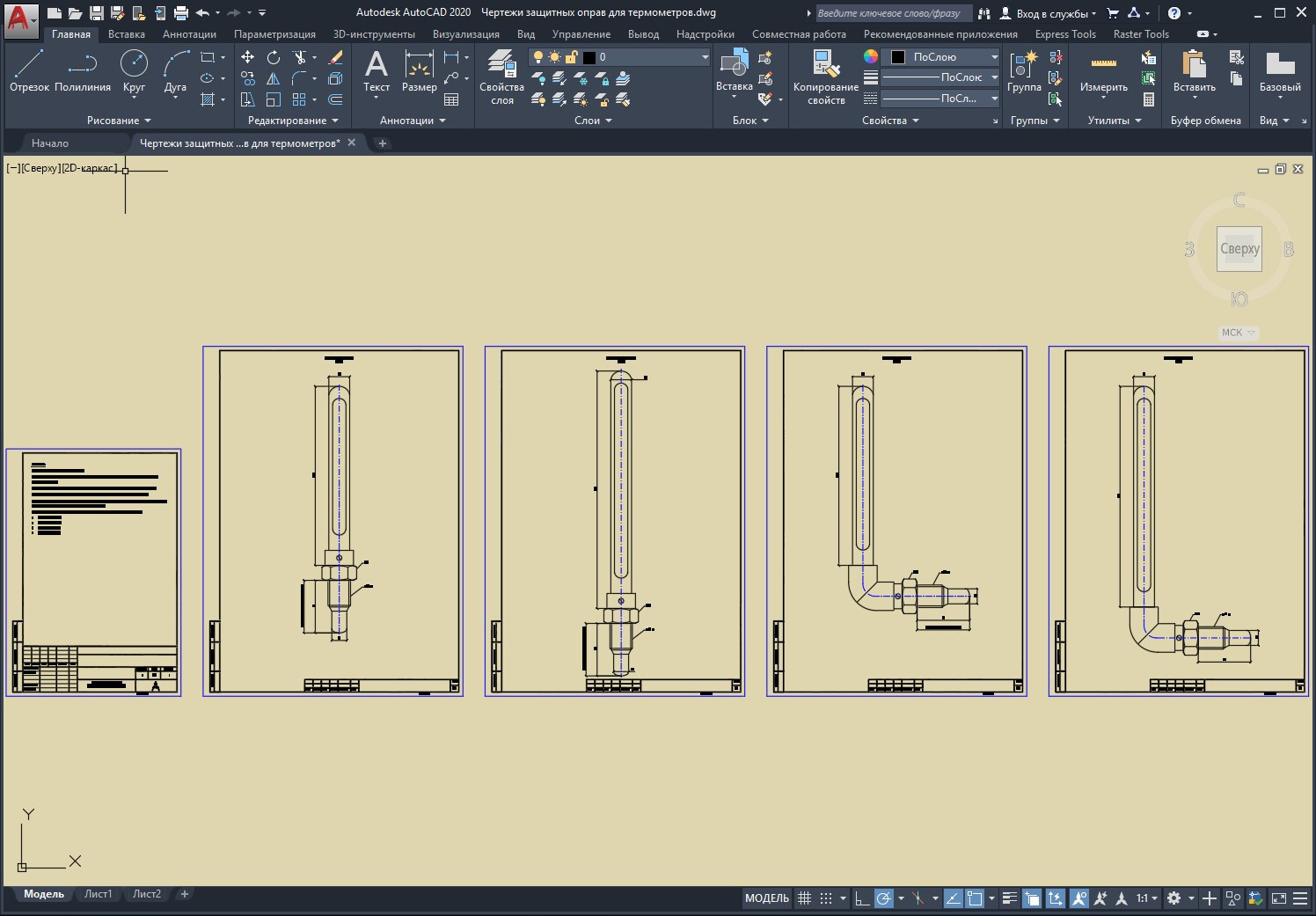

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

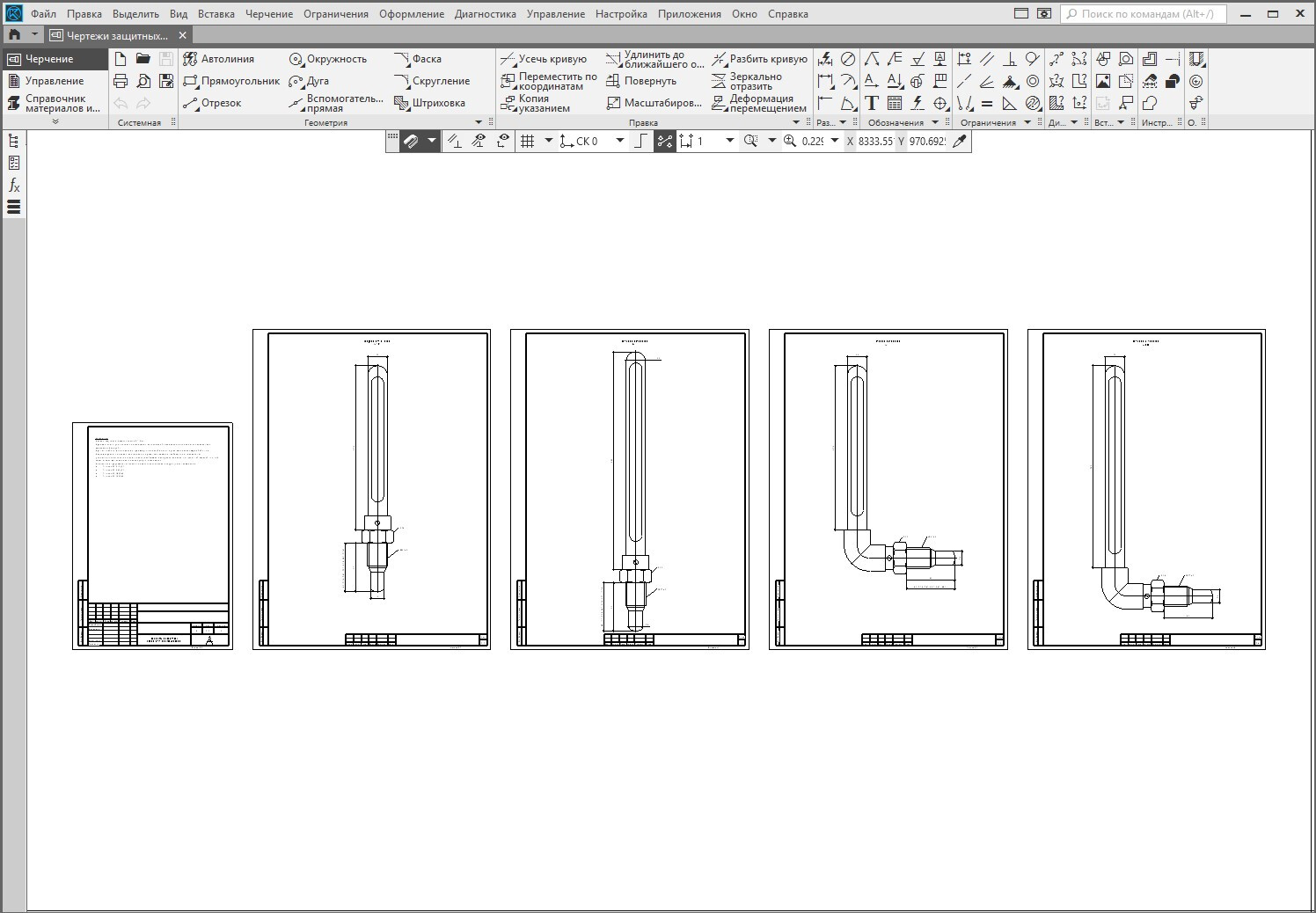

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

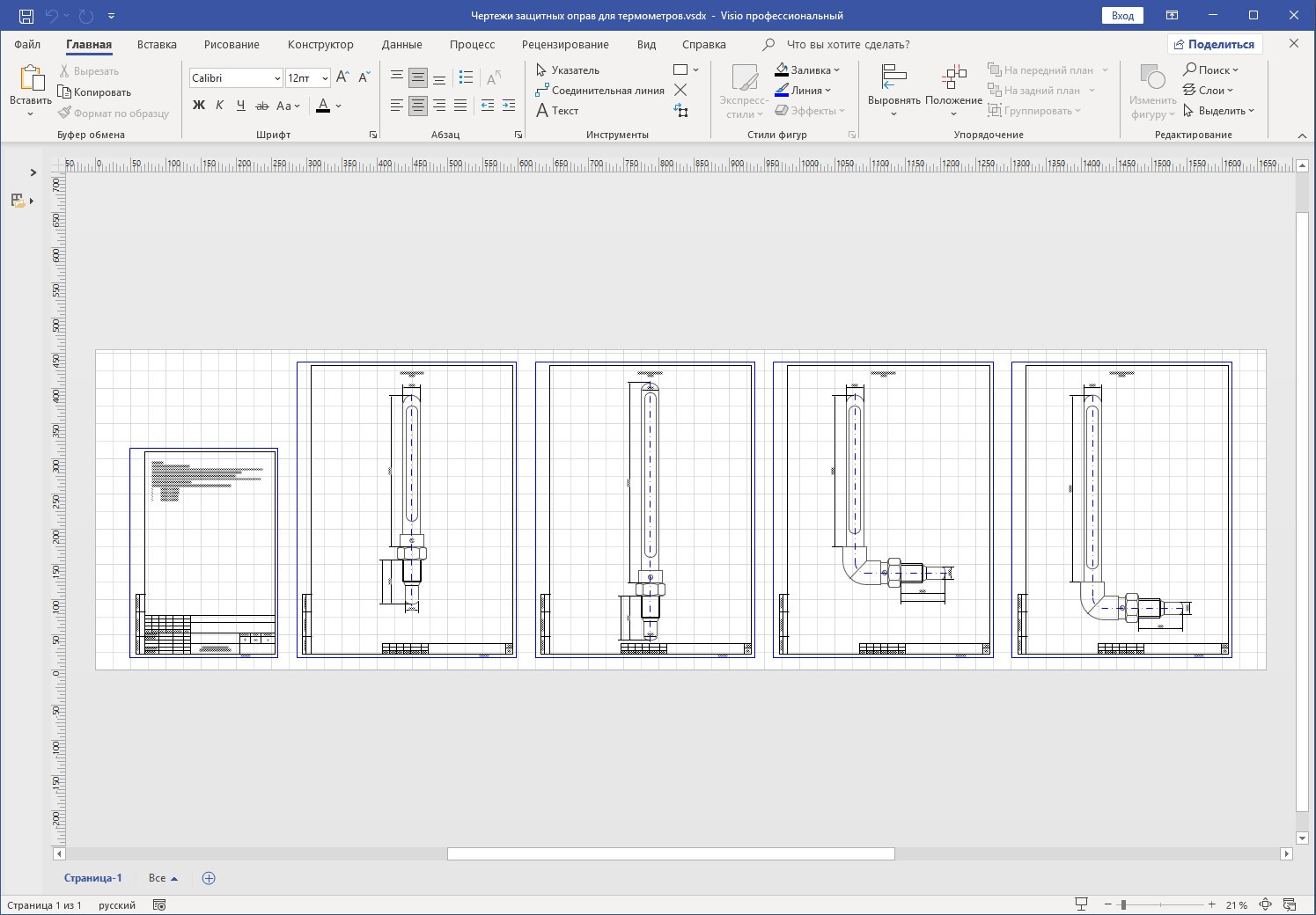

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
