Чертежи защитных гильз

Чертежи и конструктивные особенности защитных гильз

Защитные гильзы усиленного типа (модели ГЗР 01 и ГЗР 02) разработаны для надёжной изоляции датчиков температуры от агрессивного воздействия рабочей среды — будь то жидкости, газы или паровые потоки. Конструкция обеспечивает сохранность измерительного оборудования в сложных условиях эксплуатации.

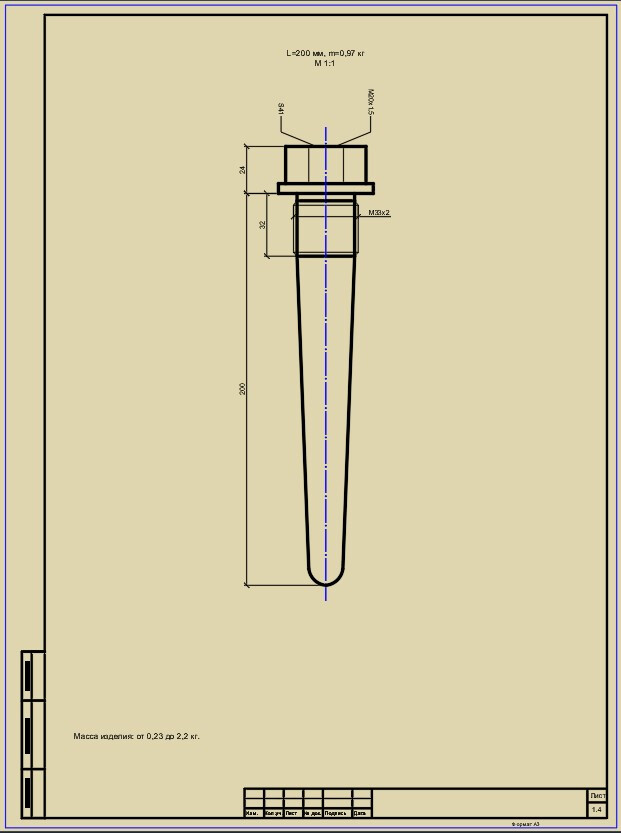

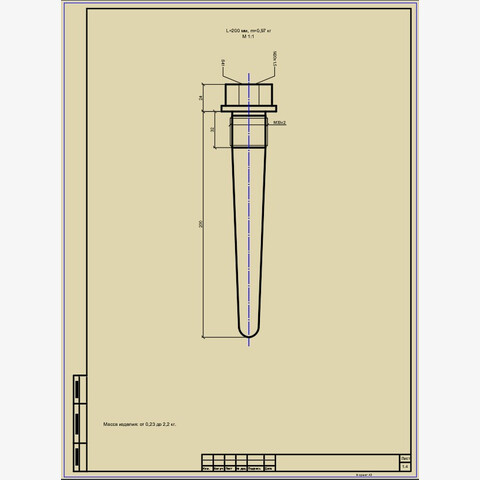

В каталоге представлены подробные чертежи цельноточёных защитных гильз с резьбовым соединением 33×2. Конструкция предусматривает точную подгонку элементов, что гарантирует герметичность и долговечность соединений в условиях высокого давления.

Доступные типоразмеры защитных гильз

Линейка изделий включает несколько стандартных вариантов длины — это позволяет подобрать оптимальное решение под конкретные задачи монтажа и эксплуатации. В ассортименте представлены гильзы следующих размеров:

120 мм;

160 мм;

200 мм;

250 мм;

320 мм.

Форматы файлов:

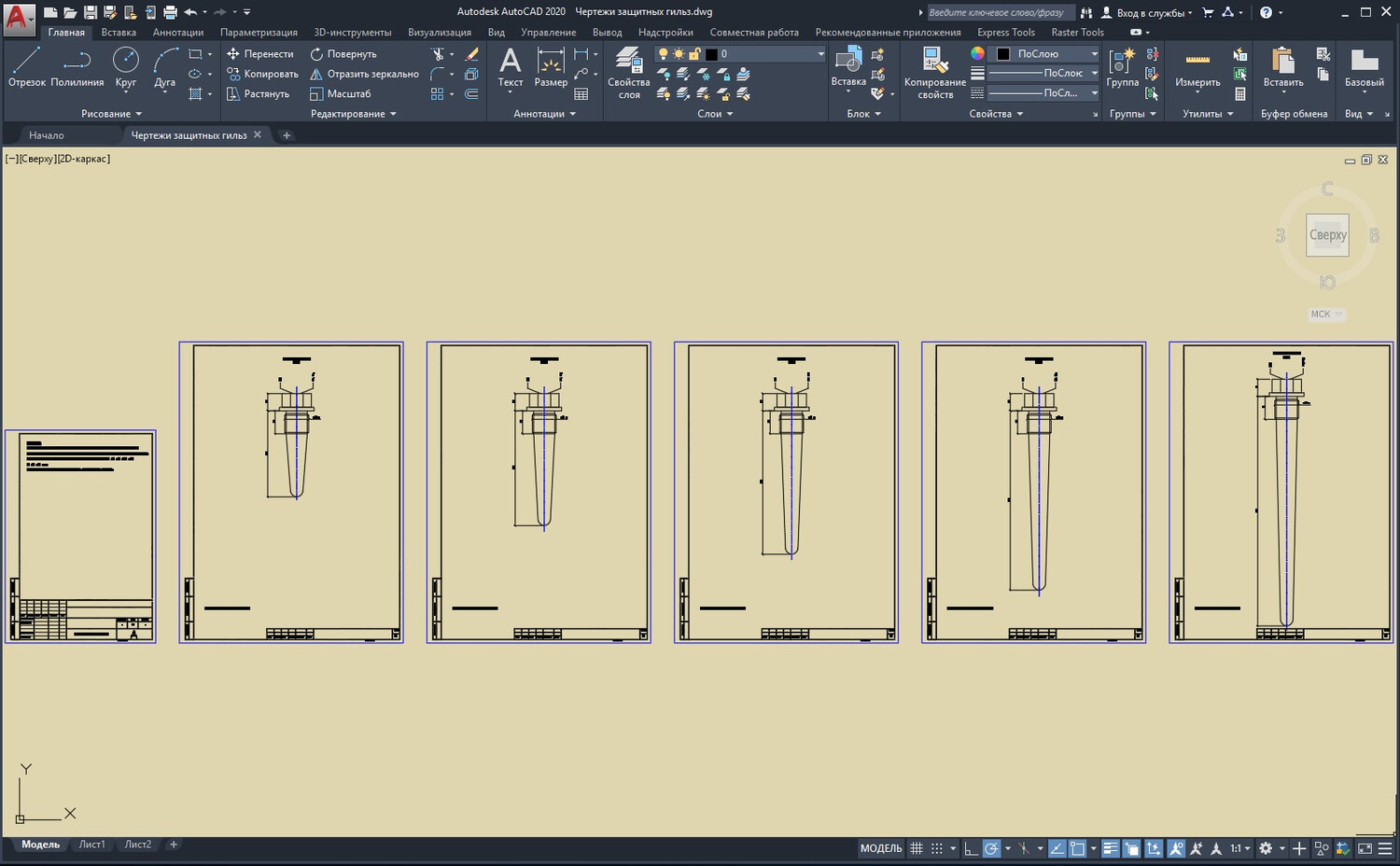

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

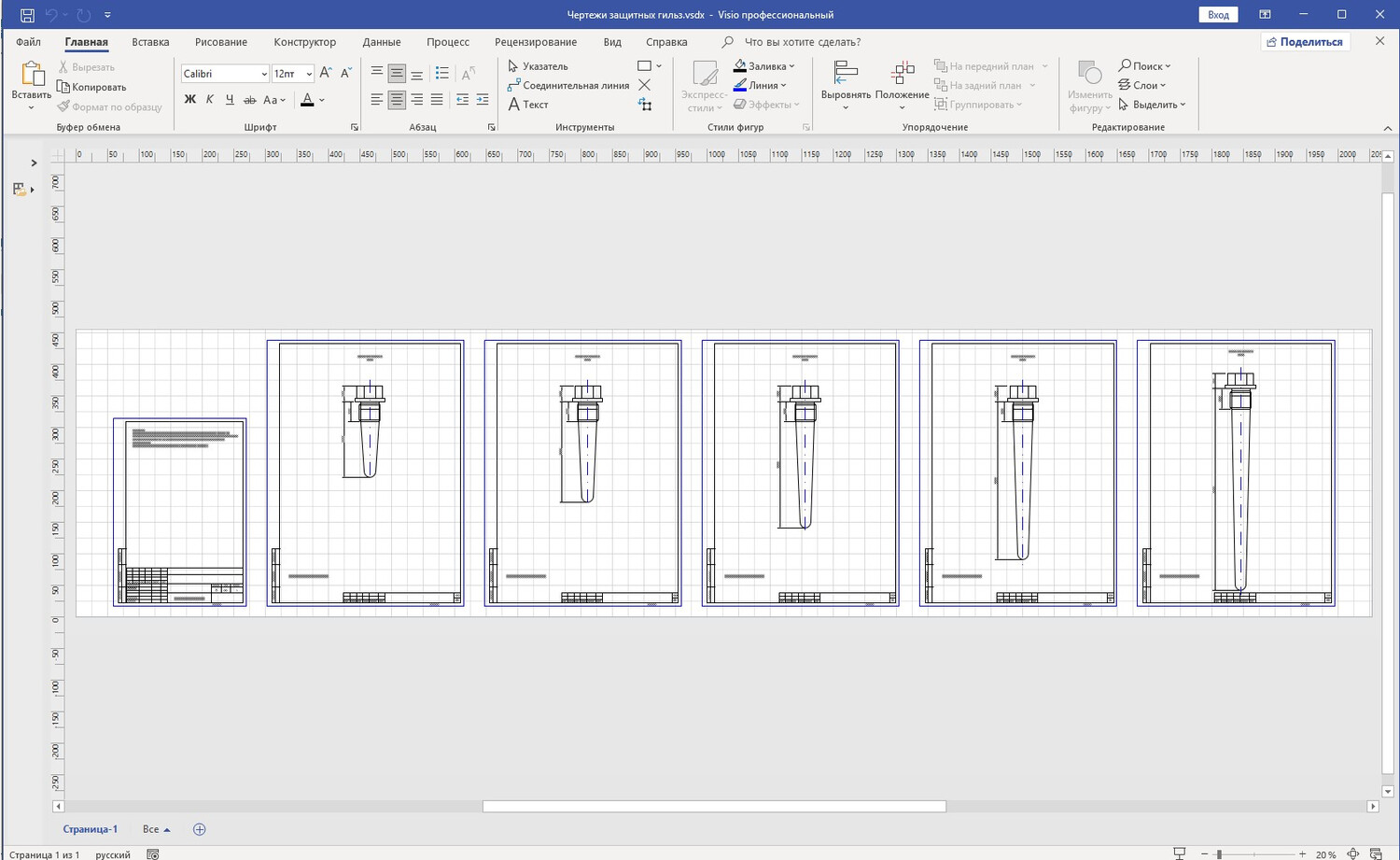

• MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
