Чертежи термометров ТТЖ-М

Ищете точные чертежи жидкостных термометров серии ТТЖ‑М? Предлагаем готовые цифровые файлы — скачайте и используйте для проектирования, производства или учебных задач.

Какие чертежи ТТЖ-М доступны

В коллекцию включены чертежи двух модификаций термометров, отвечающих отраслевым стандартам:

• ТТЖ П № 5 — жидкостной термометр прямой конструкции;
• ТТЖ У № 5 — жидкостной термометр с угловым исполнением.

Что входит в комплект

Вы получаете полный набор чертежей для всего размерного ряда приборов. Каждый файл содержит:

• точные габаритные размеры изделий;
• детализацию конструктивных элементов;
• масштаб исполнения 1:1 — чертежи можно сразу применять для расчётов и изготовления без дополнительной адаптации.

Удобный цифровой формат позволяет быстро найти нужную модель, масштабировать изображение при необходимости и интегрировать чертежи в инженерные программы.

Форматы файлов:

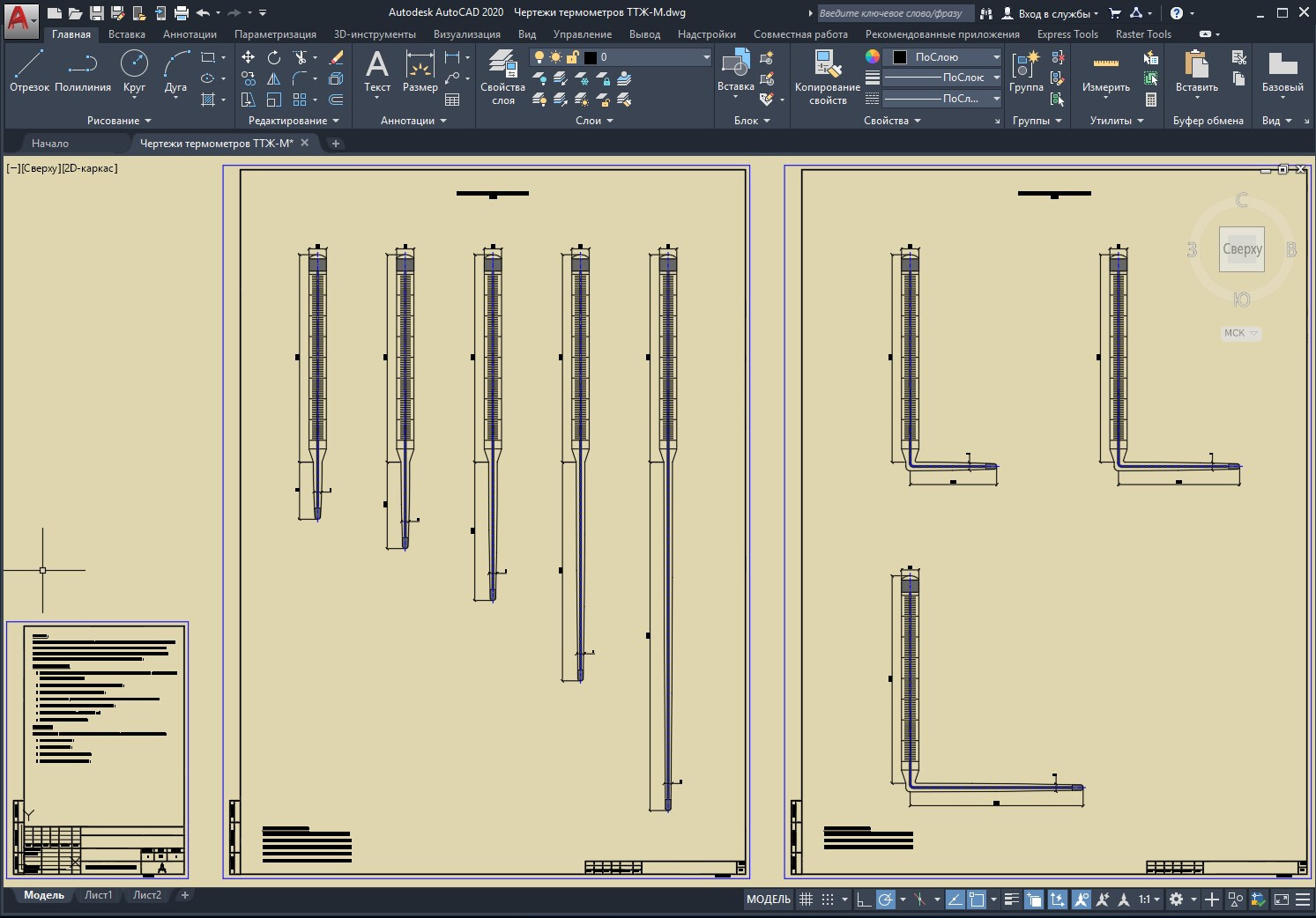

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

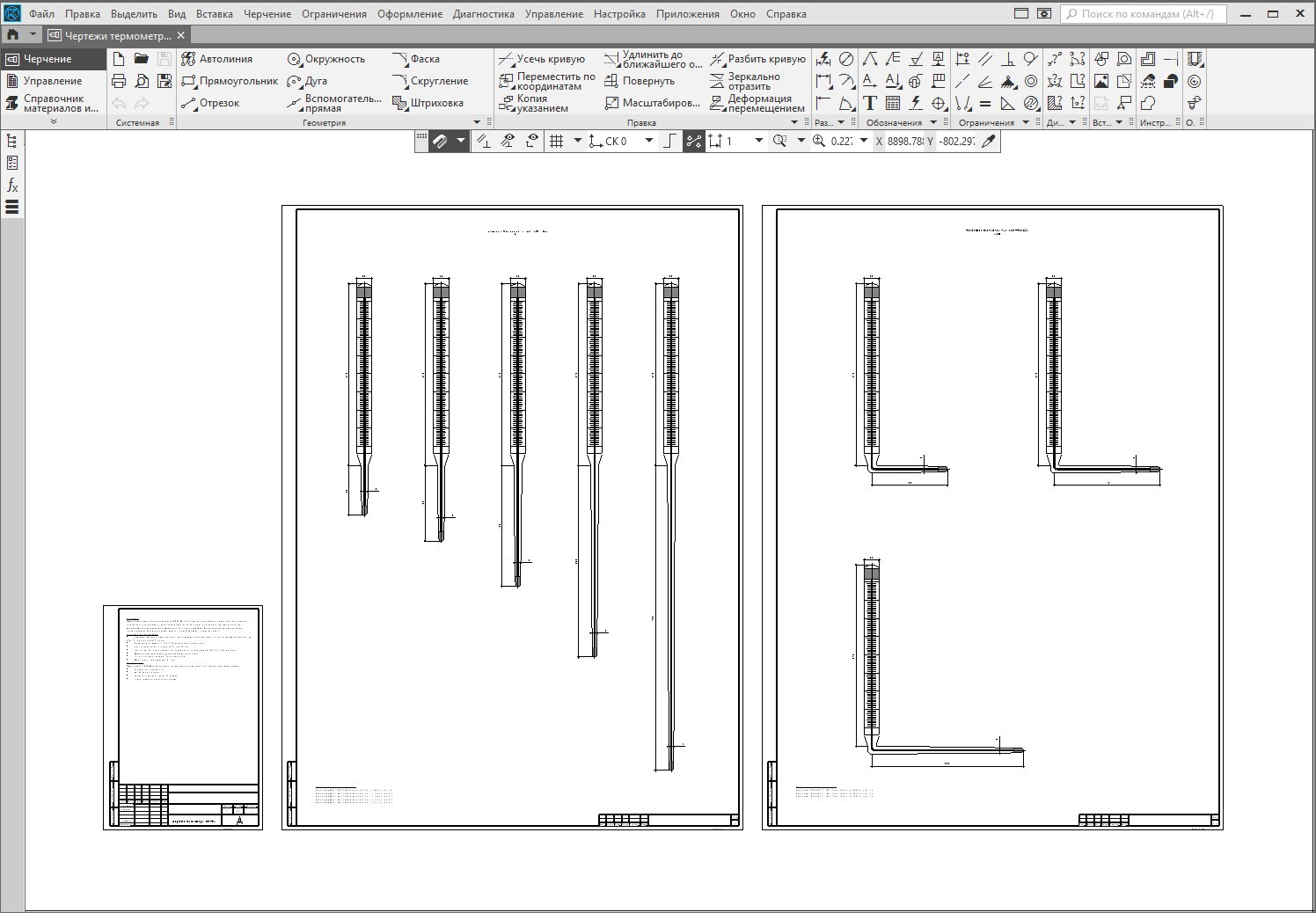

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

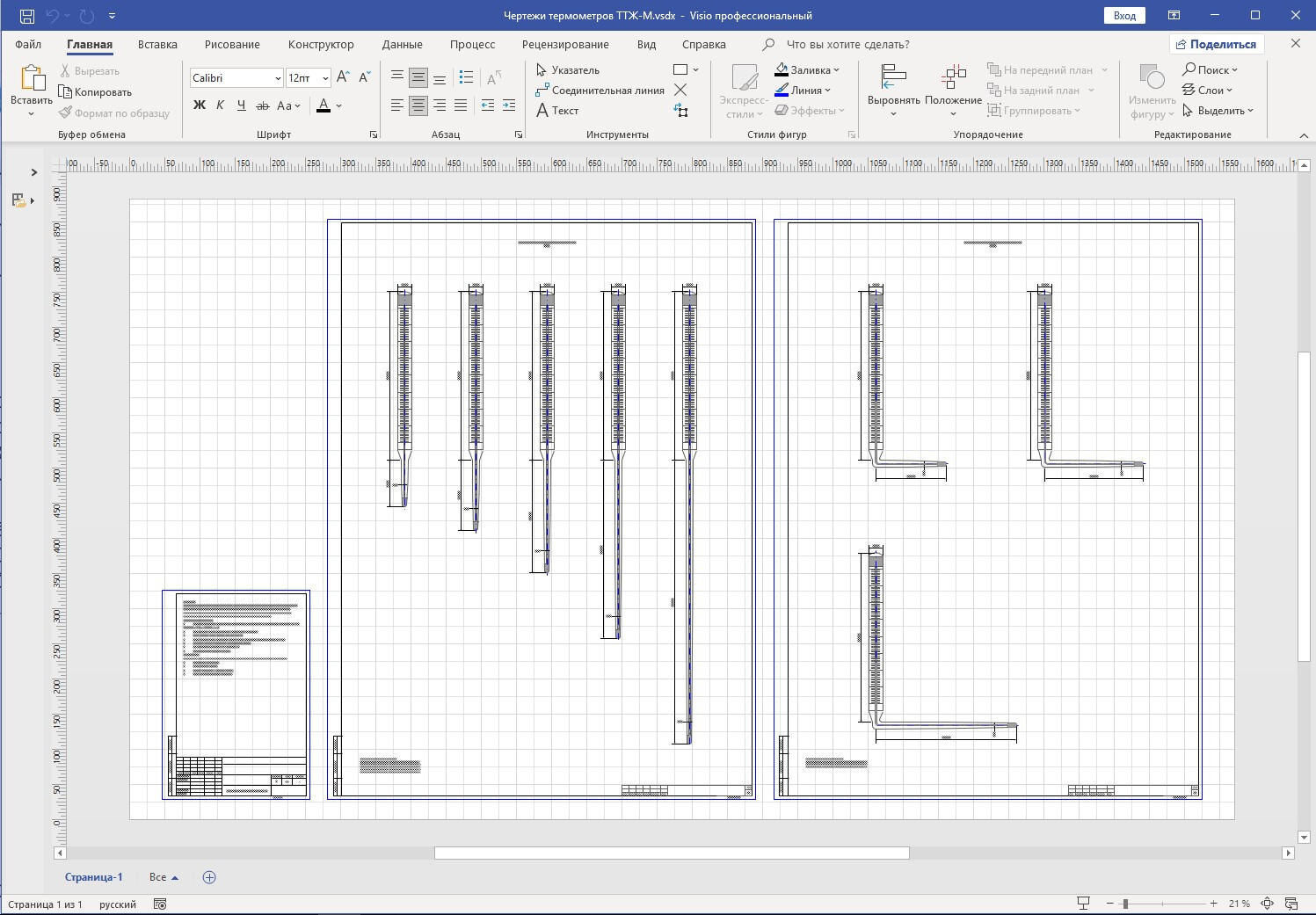

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
