Чертежи бобышек БП

Чертежи бобышек типа БП

Комплект технической документации включает чертежи бобышек модели БП1 различных типоразмеров. Изделия отличаются диаметром и параметрами метрической резьбы при сохранении общей конструкции и шага резьбы 1,5 мм.

Перечень модификаций бобышек БП1

В набор входят чертежи следующих исполнений:

• бобышка БП1 с резьбой М27×1,5;
• бобышка БП1 с резьбой М20×1,5;
• бобышка БП1 с резьбой М18×1,5;
• бобышка БП1 с резьбой М16×1,5;
• бобышка БП1 с резьбой М14×1,5;
• бобышка БП1 с резьбой М12×1,5.

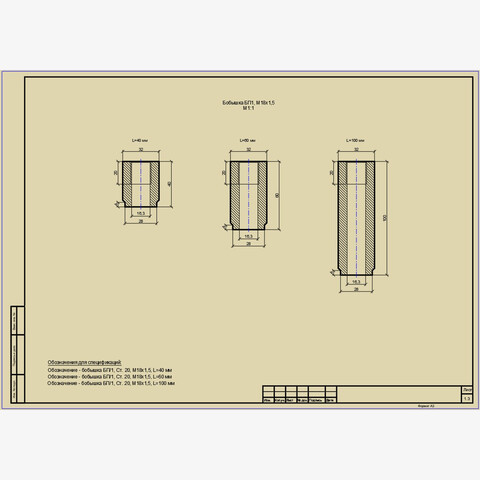

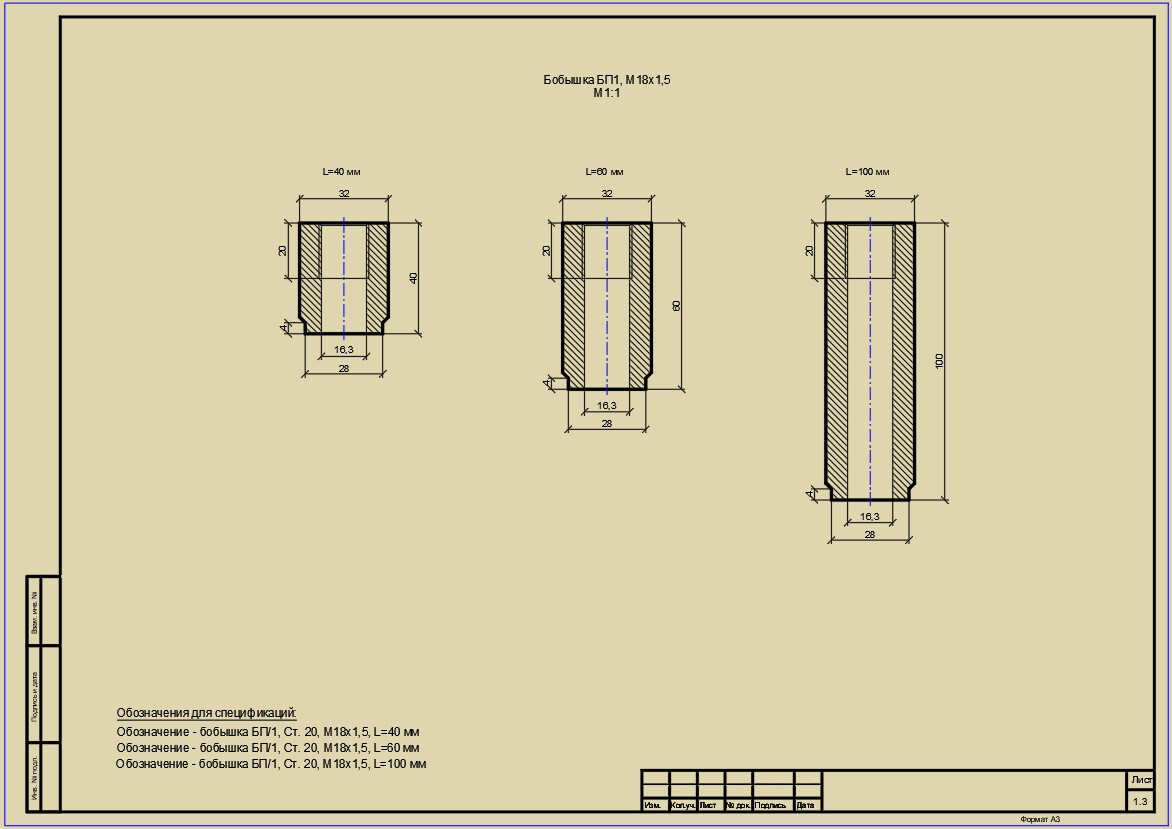

Состав графического чертежа бобышки

Вид спереди — даёт представление о внешней форме изделия и его основных контурах.

Разрез с обозначением резьбы — наглядно демонстрирует профиль и параметры резьбового соединения, включая глубину и конфигурацию нарезки.

Габаритные размеры — указаны все необходимые линейные размеры (длина, диаметр, высота и т. д.), обеспечивающие корректное размещение детали в сборочном узле и подбор сопутствующего оборудования.

Форматы файлов:

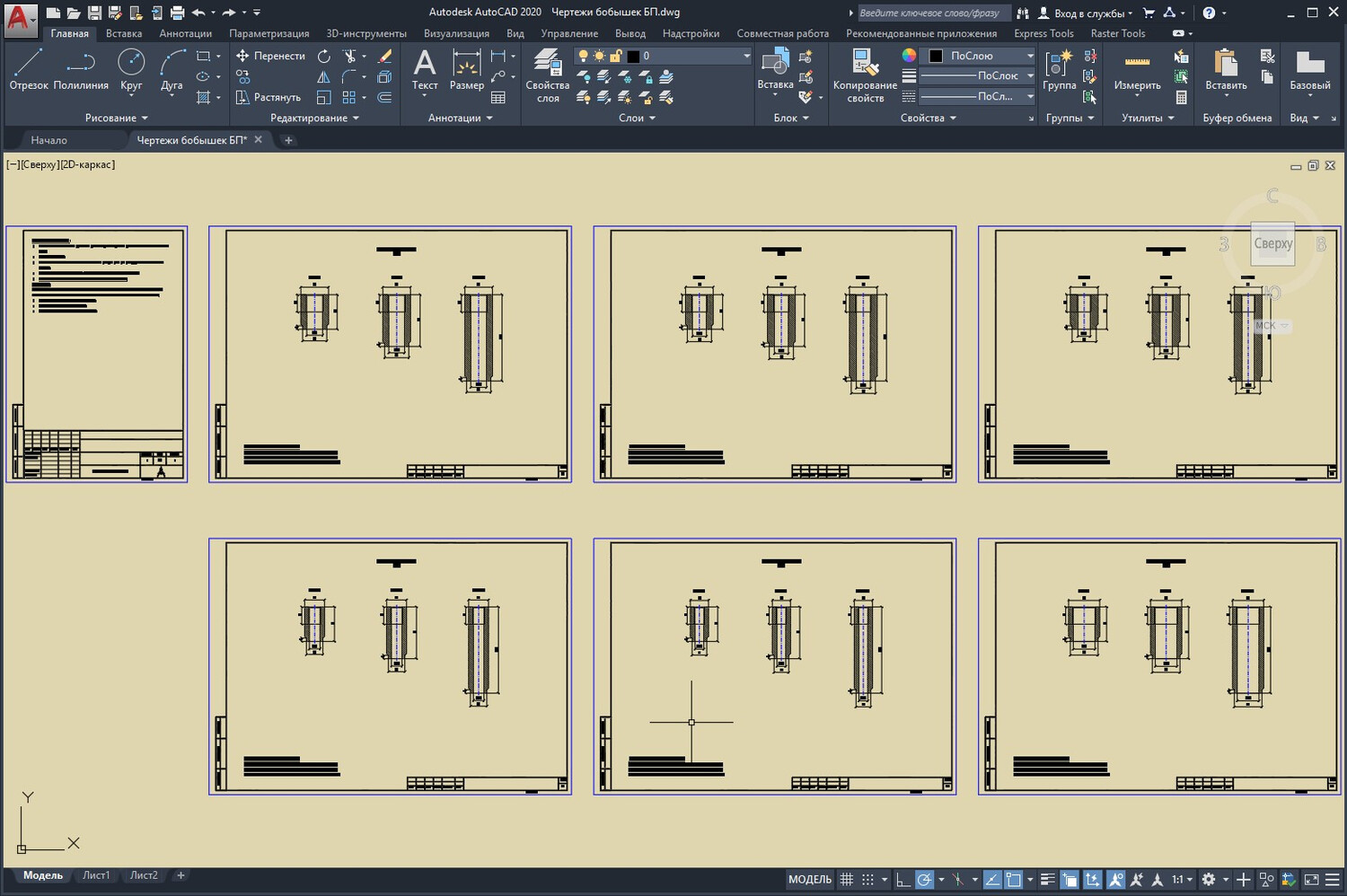

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

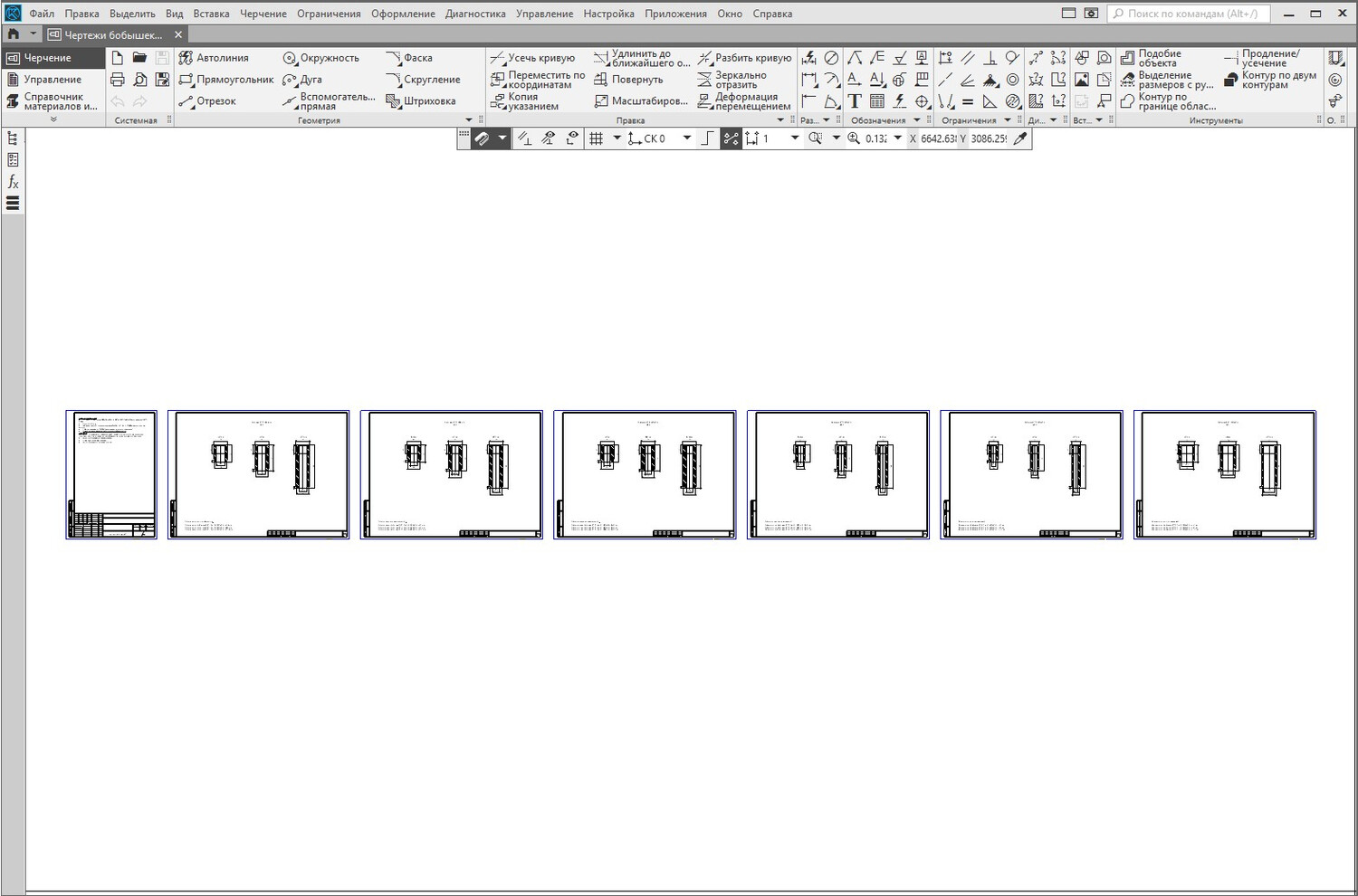

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

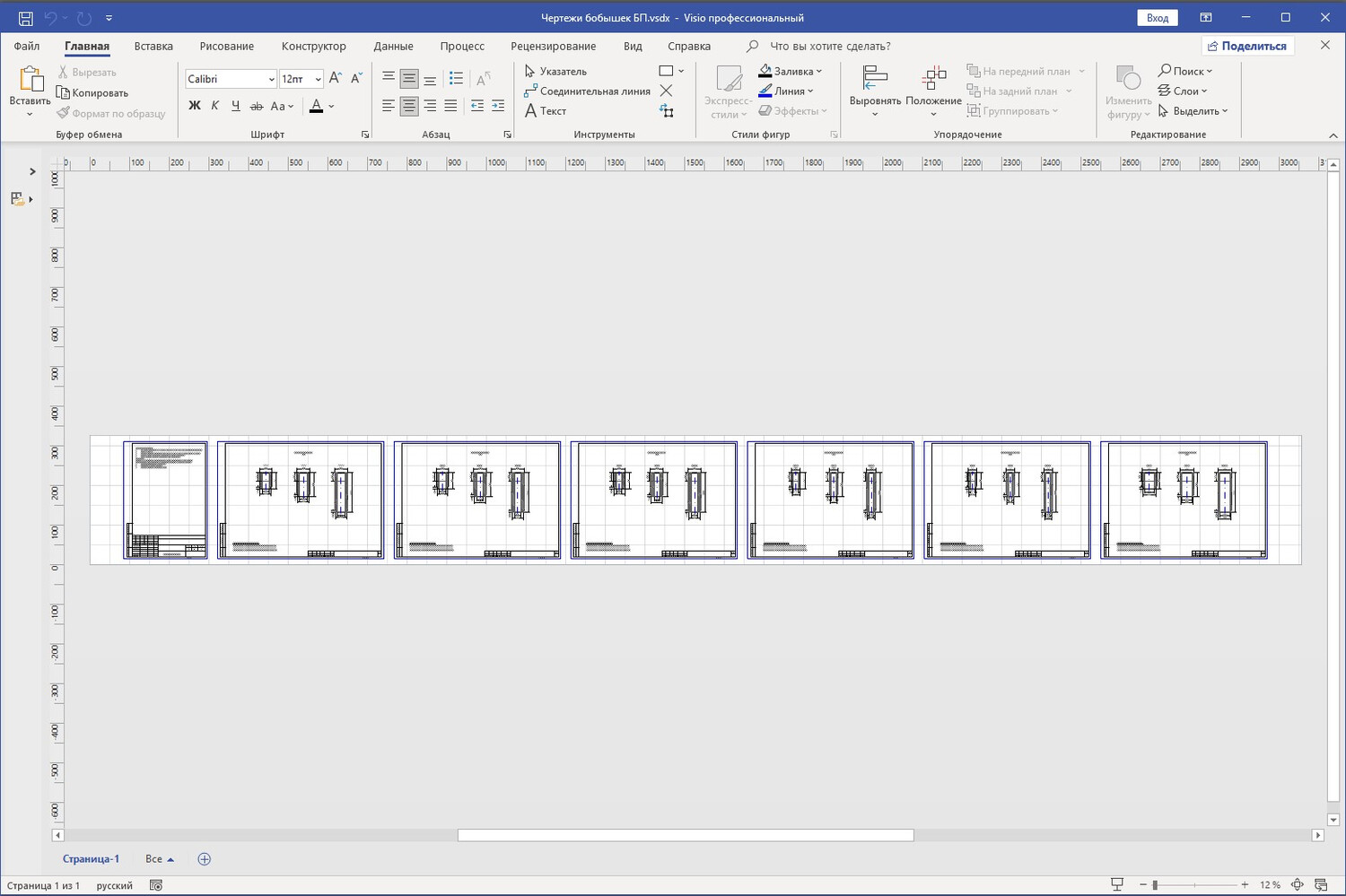

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
