Чертежи крепёжных изделий: готовые файлы для проектирования

Проектирование инженерных систем и строительных конструкций требует точности на каждом этапе. Один из ключевых моментов — корректное оформление крепёжных соединений. Чтобы сэкономить время и избежать ошибок, профессионалы используют готовые цифровые файлы с чертежами крепёжных изделий, выполненными по действующим стандартам.

В этом разделе вы найдёте комплект цифровых материалов, которые помогут:

• быстро вставлять стандартные элементы в проект;
• соблюдать требования ГОСТ и DIN;
• минимизировать ошибки при оформлении документации;
• ускорять согласование и передачу проектов подрядчикам.

Условно графические обозначения крепёжных изделий

Наши файлы соответствуют ключевым нормативным документам, регулирующим обозначение и изображение крепёжных деталей:

• ГОСТ 21.502 2016 — правила выполнения рабочей документации металлических конструкций;
• ГОСТ 2.315 68 — упрощённые и условные изображения крепёжных деталей на чертежах;
• ГОСТ 2.311 68 — правила обозначения резьбы на чертежах.

Соблюдение этих стандартов гарантирует, что ваша документация будет принята контролирующими органами и понятна всем участникам проекта.

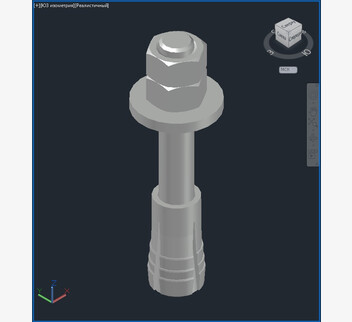

3D модели крепёжных изделий по ГОСТ и DIN

Вы получаете набор цифровых чертежей и 3D моделей для наиболее востребованных крепёжных изделий:

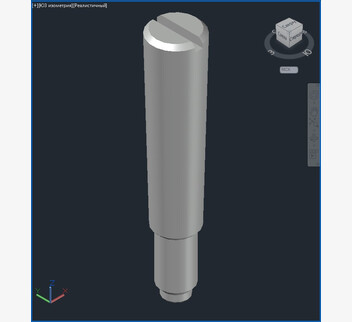

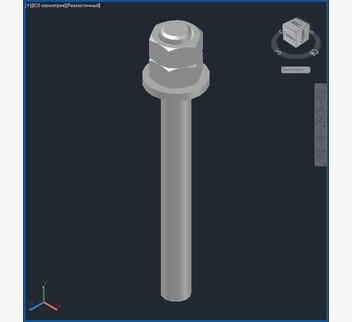

• болты (в том числе с шестигранной, квадратной, молоткообразной головкой);

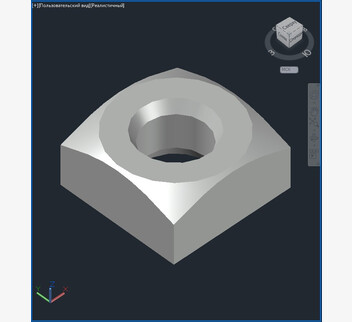

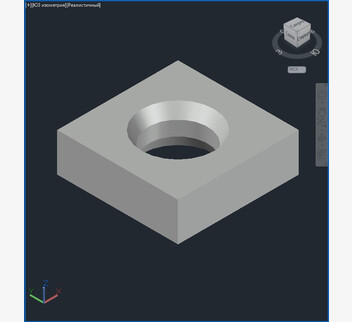

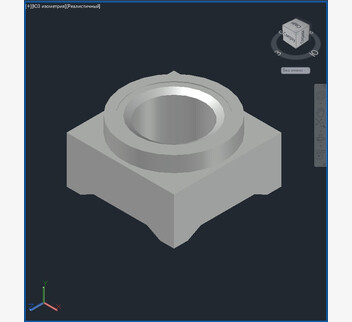

• гайки (шестигранные, прорезные, корончатые, «барашки»);
• шайбы (простые, стопорные, пружинные);
• шурупы (с полукруглой, потайной, полупотайной головкой);

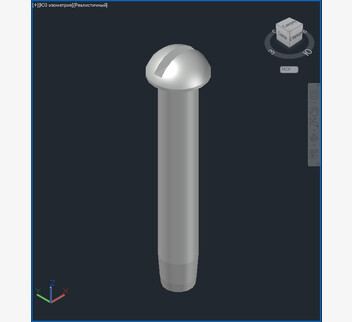

• винты (с цилиндрической, полукруглой, потайной головкой);
• шпильки;

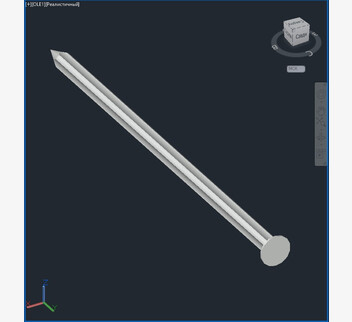

• гвозди;
• шплинты;
• резьбовые вставки;
• рымы, талрепы, струбцины и др.

Почему стоит выбрать наши чертежи

Мы предлагаем не просто набор картинок, а профессионально подготовленные цифровые материалы:

• точные размеры согласно стандартам;
• корректные обозначения резьбы и покрытий;
• чёткие линии и подписи;
• удобная структура папок и именования файлов;
• поддержка актуальных версий форматов.

Каждый чертёж прошёл проверку на соответствие ГОСТ, а 3D модели протестированы в реальных проектах.

Начните проектирование без задержек

Не тратьте время на рисование стандартных элементов — используйте готовые чертежи крепёжных изделий. Скачайте файлы прямо сейчас и ускорьте подготовку проектной документации!
