Чертежи пробок-заглушек

Набор чертежей с детализацией типоразмеров пробок-заглушек

Предлагаем комплект детальных чертежей пробок‑заглушек — надёжных элементов для герметизации резьбовых соединений. Каждый чертёж содержит точные геометрические параметры и спецификации, необходимые для производства и монтажа.

Состав комплекта технической документации

В коллекцию включены чертежи девяти модификаций пробок‑заглушек с различными параметрами резьбы. Все изображения выполнены в строгом соответствии с требованиями конструкторской документации.

Основные характеристики чертежей

Каждый чертёж в наборе включает:

• вид спереди;
• вид сверху;
• масштаб 1:1 для точной передачи размеров;
• указание габаритных размеров изделия;
• чёткое обозначение типа и параметров резьбы.

Перечень доступных типоразмеров пробок-заглушек

1. Модель П1 — пробка‑заглушка с метрической резьбой М18×1,5.
2. Модель П2 — вариант с уменьшенным шагом резьбы: М18×1.
3. Модель П3 — модификация с диаметром 20 мм и шагом резьбы 1,5 мм (М20×1,5).
4. Модель П4 — заглушка диаметром 22 мм, шаг резьбы 1,5 мм (М22×1,5).
5. Модель П5 — увеличенный вариант: М24×1,5.

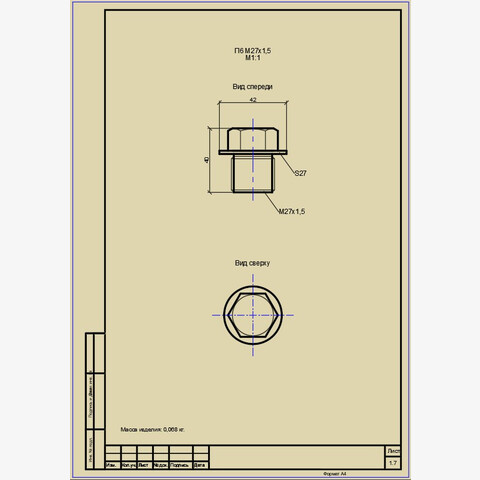

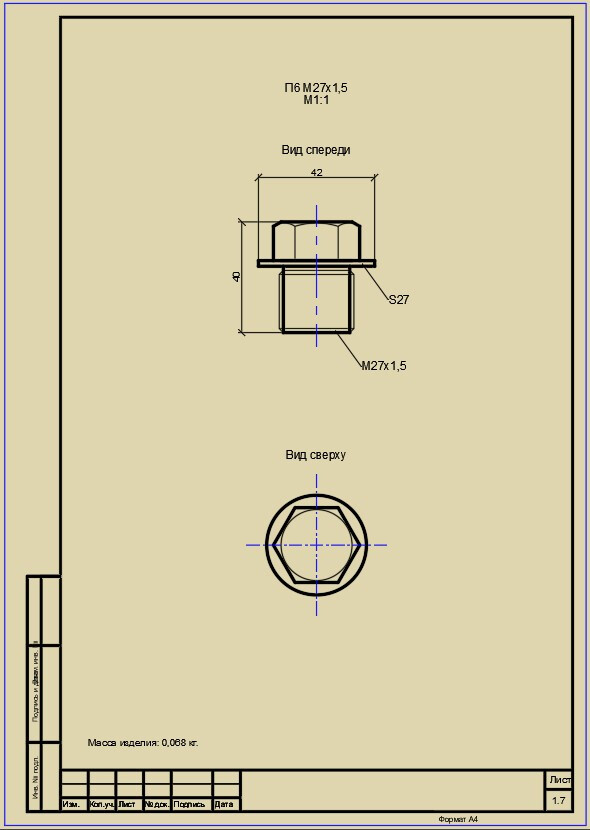

6. Модель П6 — заглушка с диаметром резьбы 27 мм и шагом 1,5 мм (М27×1,5).
7. Модель П7 — модификация М27×2 с увеличенным шагом резьбы до 2 мм.
8. Модель П8 — крупная заглушка для усиленных соединений: М33×2.
9. Модель П9 — самый габаритный вариант в линейке: М36×1,5.

Форматы файлов:

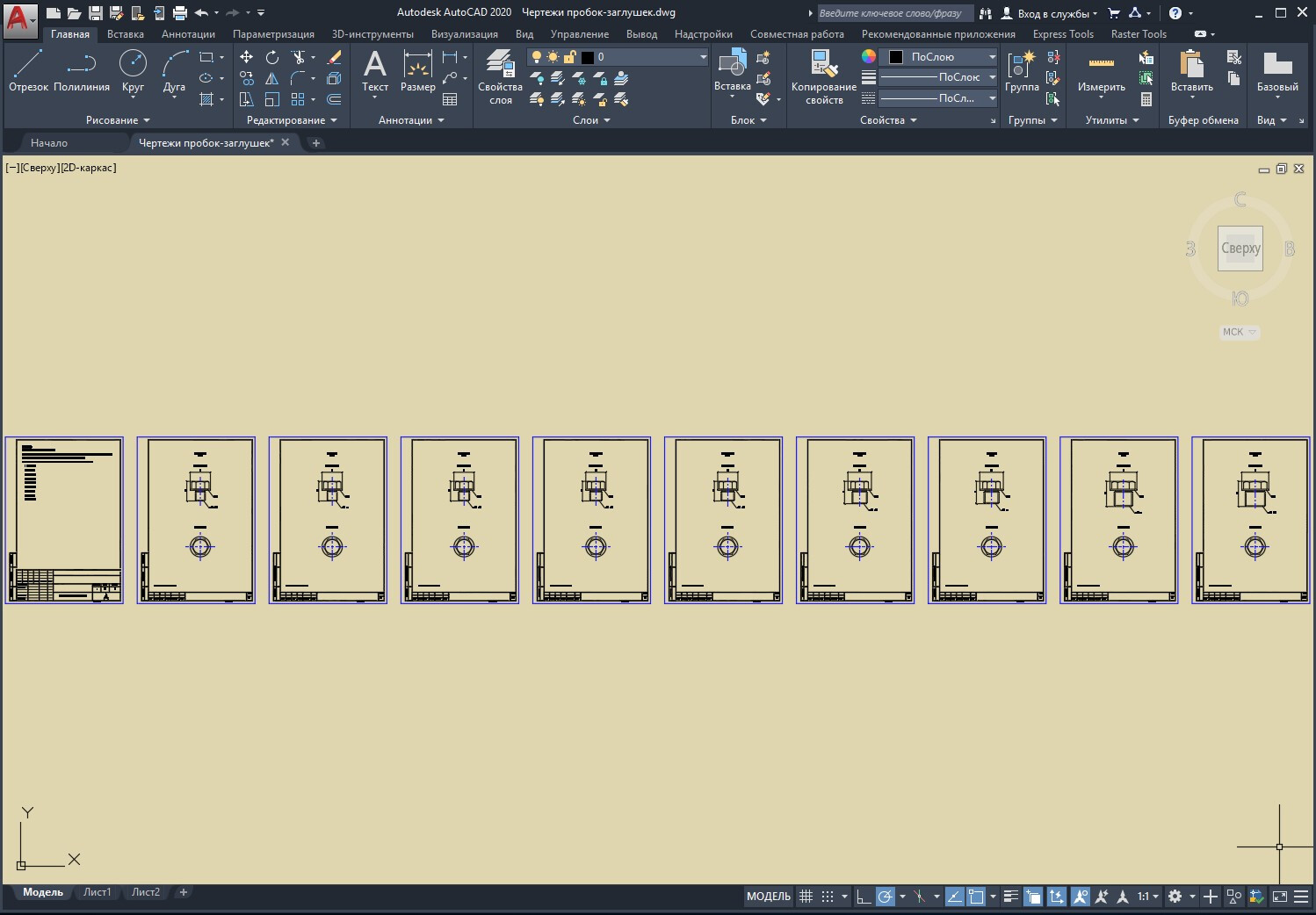

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

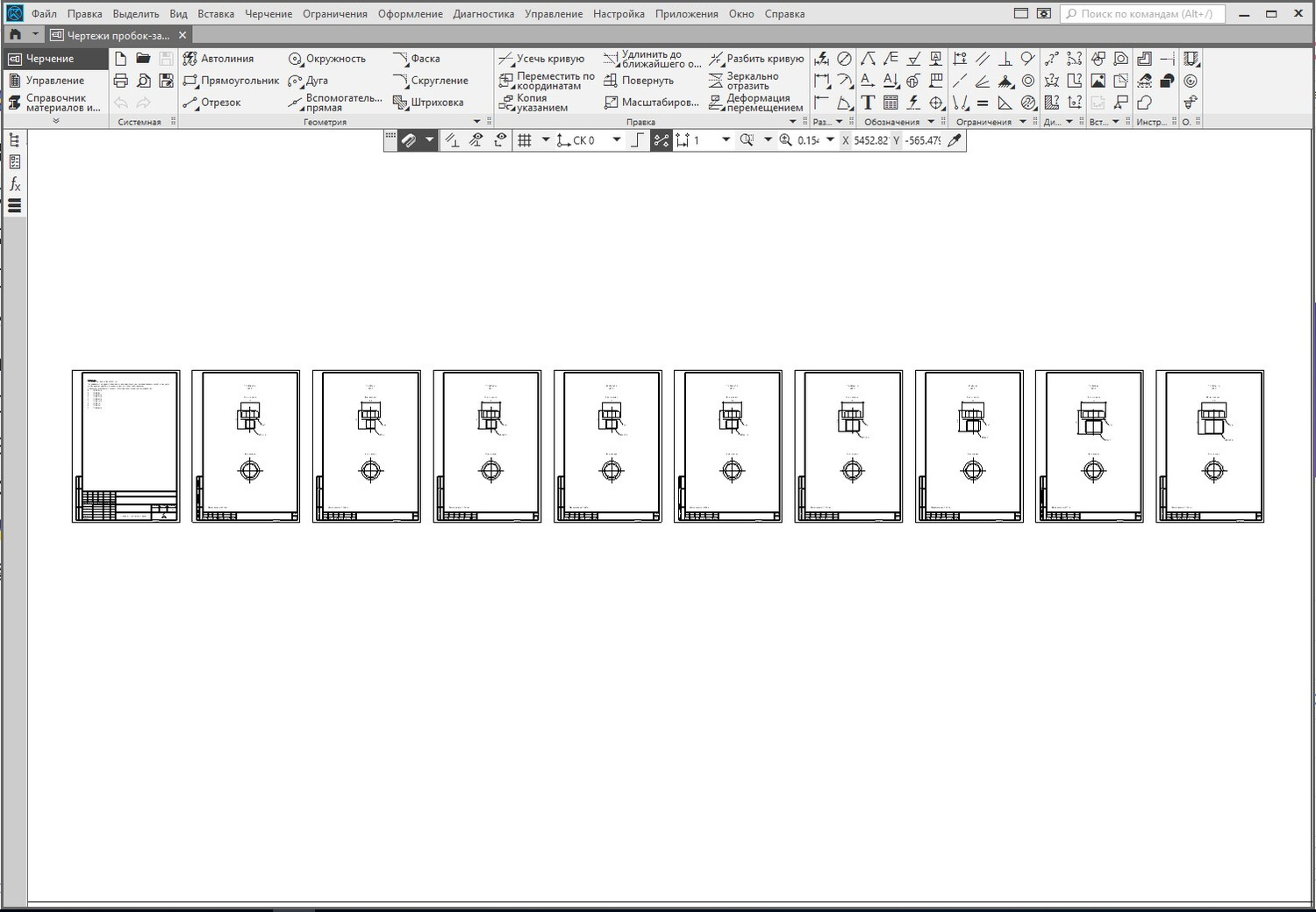

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

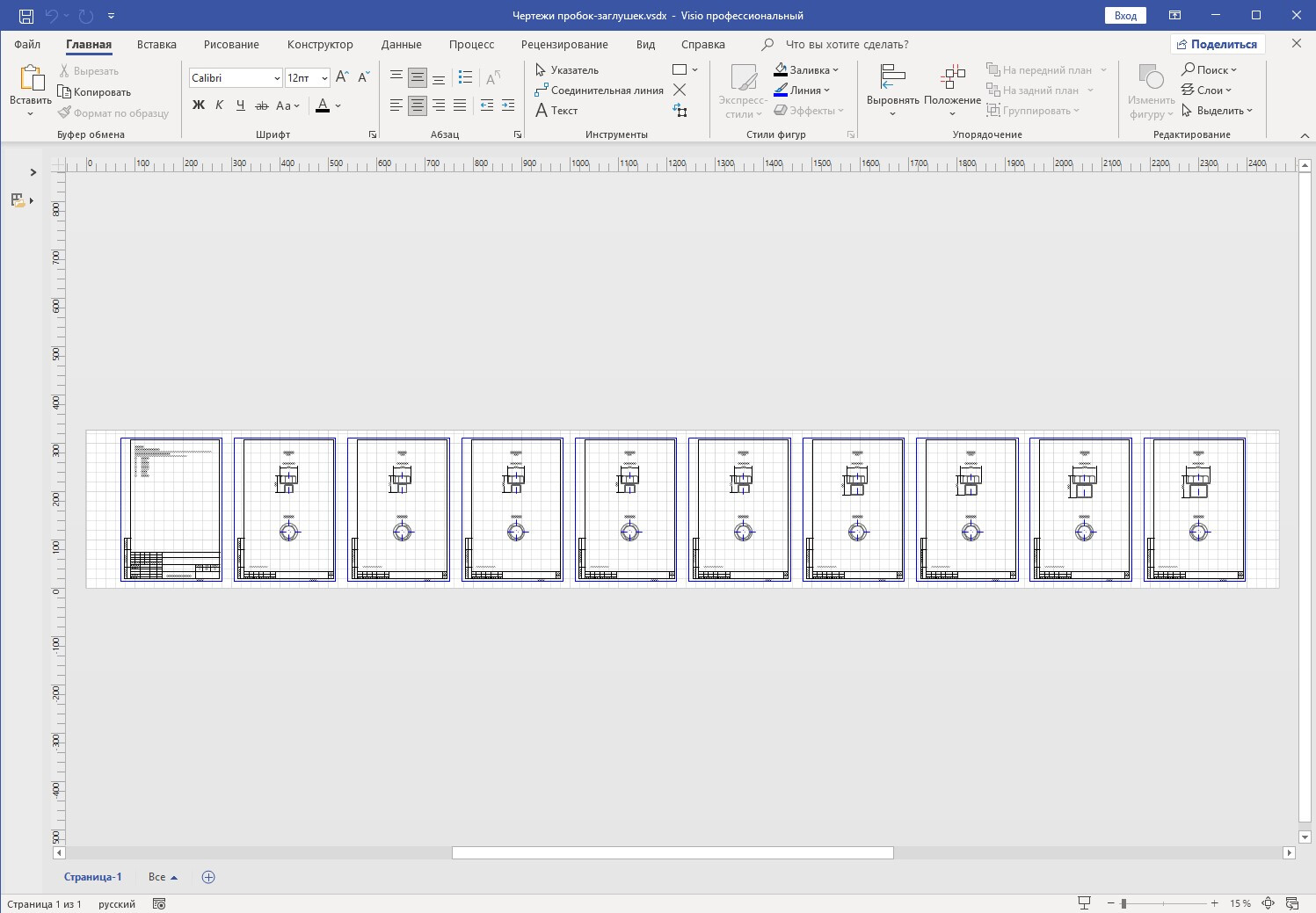

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
