Обозначения термометров на схемах

Упростите создание и чтение инженерных схем с набором унифицированных графических обозначений термометров. Коллекция соответствует ключевым отраслевым стандартам и подходит для оформления документации разного уровня сложности — от производственной автоматизации до газораспределительных сетей.

Обозначения каких типов термометров представлены в материале

В комплект включены стандартизированные символы для основных категорий измерительных приборов:

• Термометры расширения — обозначения для приборов, принцип работы которых основан на изменении объёма или линейных размеров вещества при изменении температуры.
• Термометры сопротивления — условные изображения датчиков, фиксирующих температуру через изменение электрического сопротивления.
• Термопары — графические символы для термоэлектрических преобразователей, используемых в высокоточных измерениях.
• Термобалоны — обозначения чувствительных элементов, применяемых в дистанционных системах контроля температуры.
• Жидкостные термометры — стандартизированные значки для капиллярных приборов с термометрической жидкостью.

Соответствие отраслевым стандартам

Каждый элемент набора разработан с учётом требований ведущих нормативных документов, что гарантирует корректное применение в профессиональной документации:

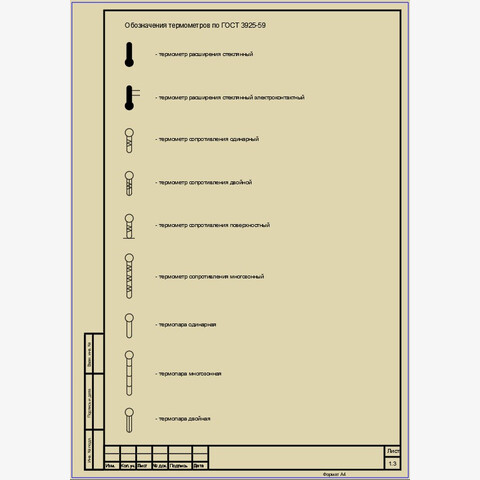

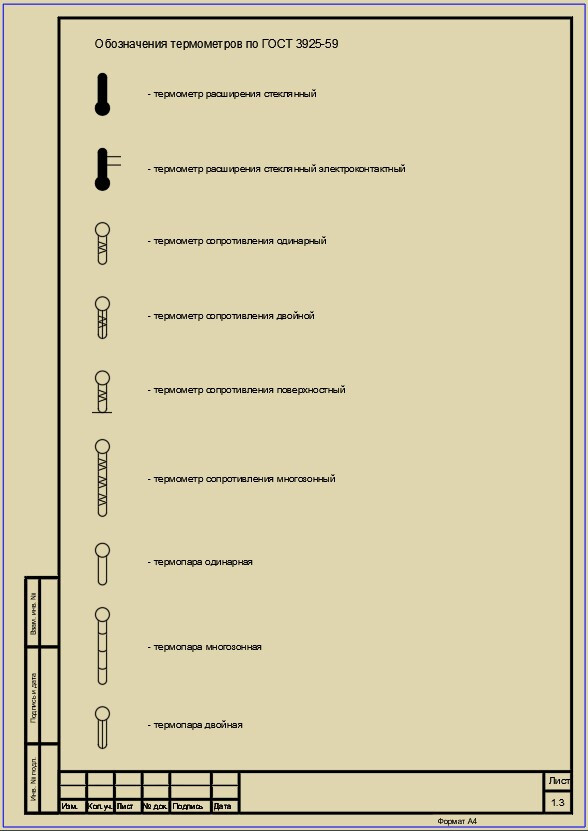

• По ГОСТ 3925‑59 «Обозначения основных величин и условные изображения приборов в схемах автоматизации производственных процессов» — базовая система обозначений для промышленных схем автоматизации.
• По ГОСТ 21.208‑2013 «СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» — правила оформления проектной документации в строительстве и промышленности.
• По ГОСТ 2.781‑96 «ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно‑измерительные» — единые символы для схем с гидравлическими и пневматическими компонентами.
• По СТО ГАЗПРОМРЕГИОНГАЗ 1.2‑2009 «Графическое отображение объектов газораспределительных сетей и смежных коммуникаций» — специализированные обозначения для газовой отрасли, обеспечивающие единообразие в документации газораспределительных систем.

Форматы файлов:

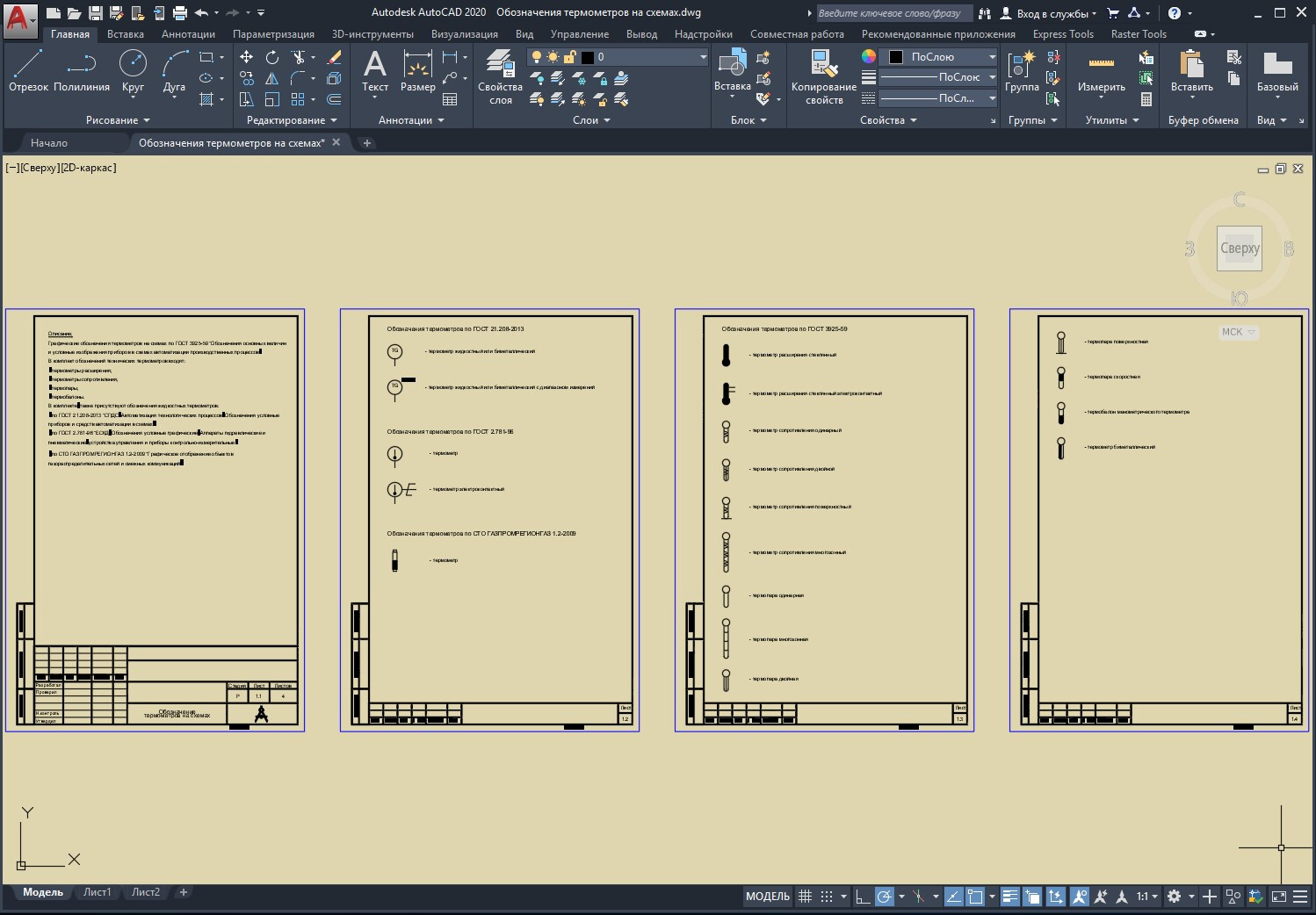

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

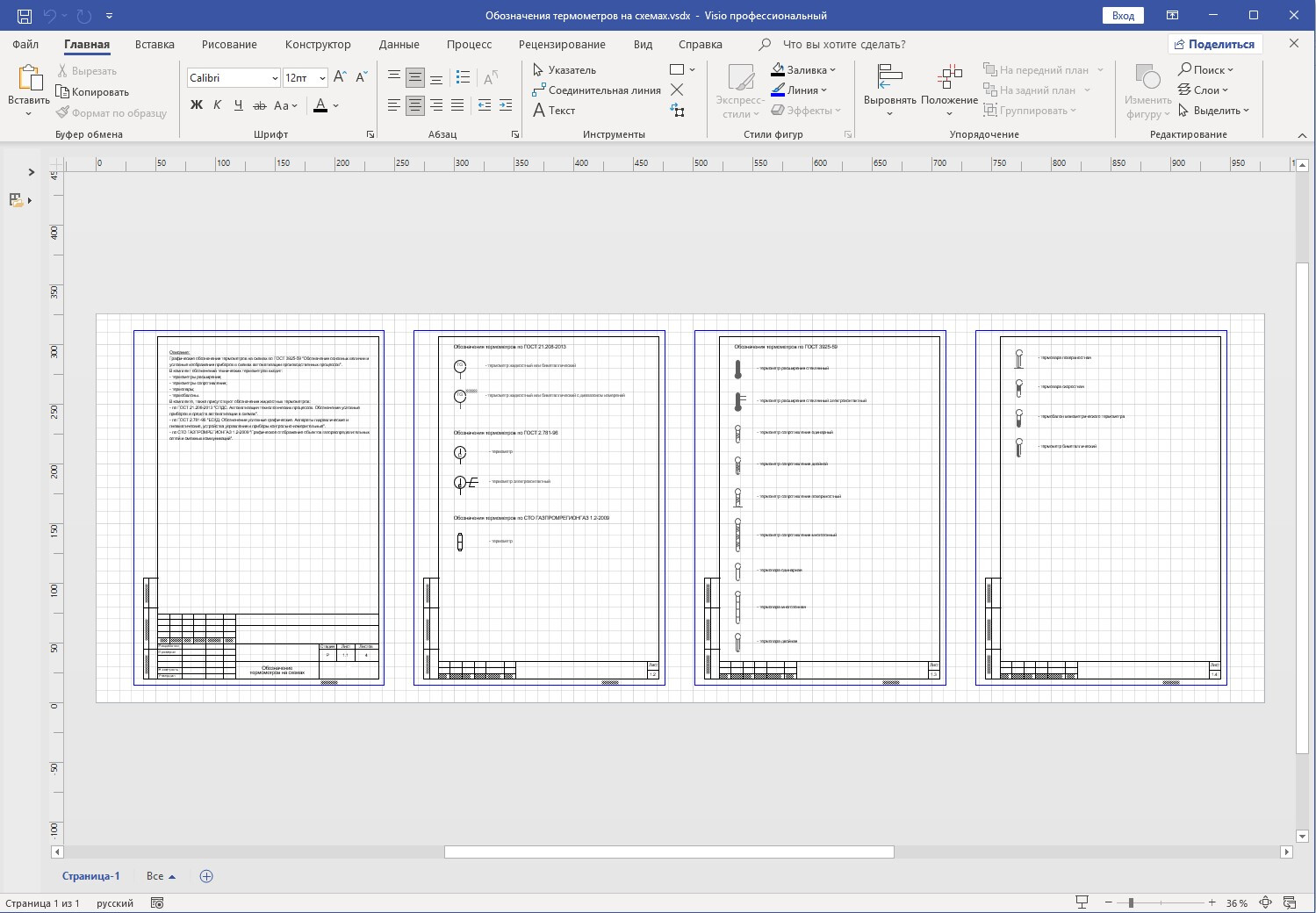

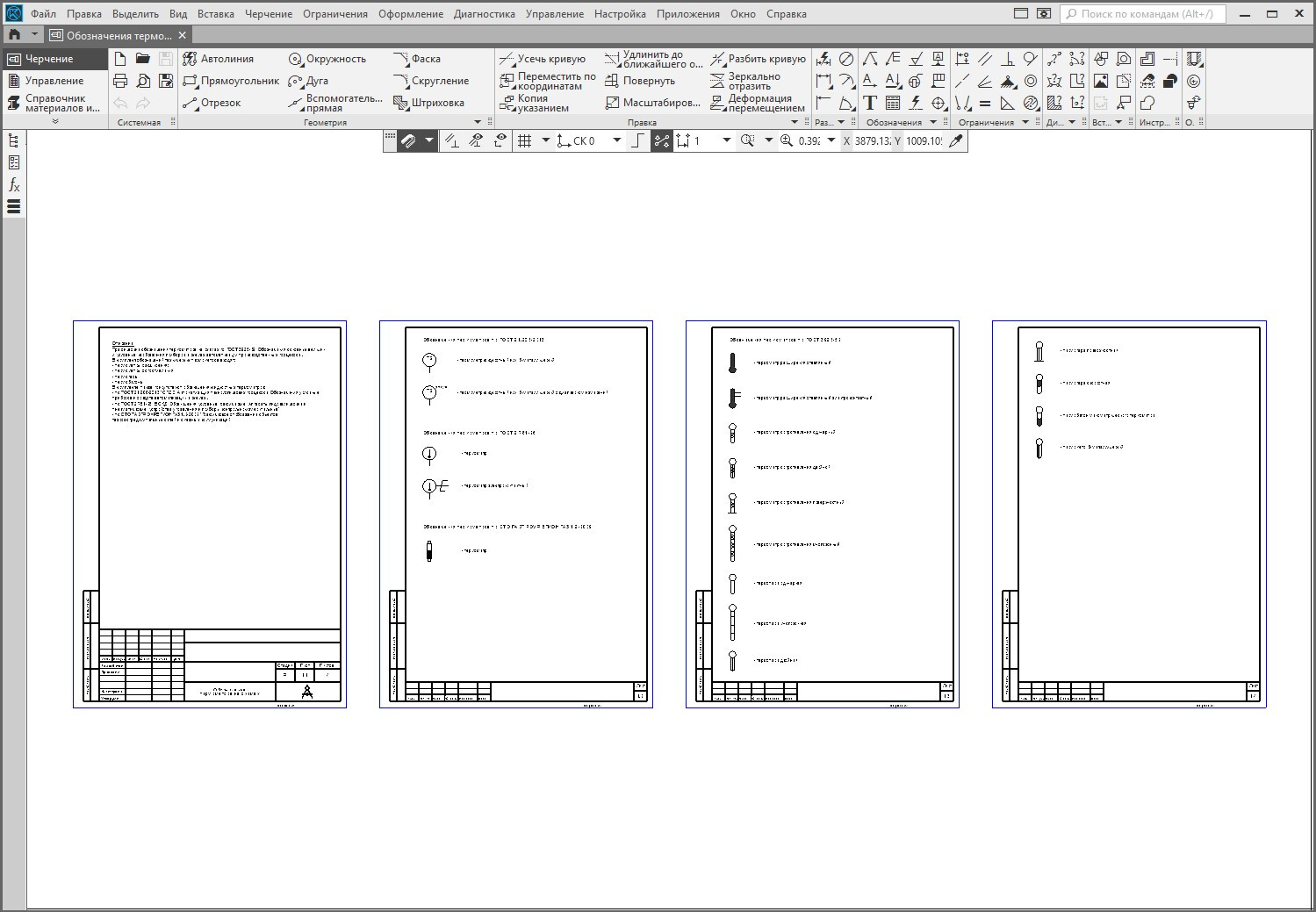

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
