3D модели чугунных радиаторов

Цифровая библиотека чугунных отопительных приборов по ГОСТ 31311-2005 в формате твердотельного моделирования

Предлагаем комплект 3D-моделей чугунных радиаторов — отопительных приборов, десятилетиями применяемых в системах отопления зданий различного назначения. Комплект охватывает сборки из 2, 3, 4, 5, 6, 7 и 8 секций: от компактного прибора для небольшого помещения до мощного радиатора для комнат с большими теплопотерями. Чугунные радиаторы ценятся за долговечность, высокую тепловую инерцию и стойкость к коррозии — они остаются актуальными при модернизации существующих зданий и реконструкции исторических объектов.

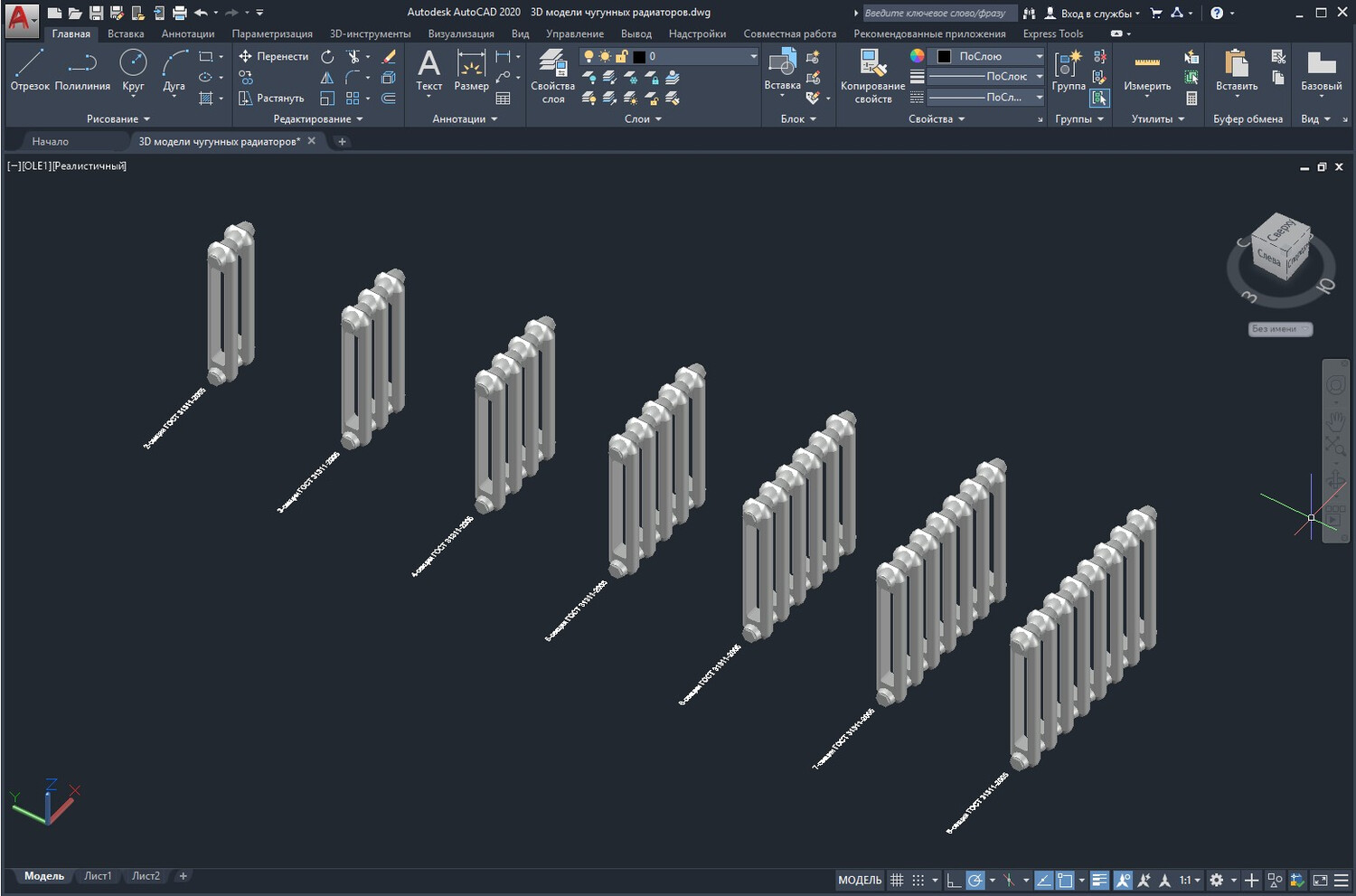

Семь моделей сборок покрывают весь ходовой ряд секционности:

• 2 секции — точечный прибор для компактных санузлов и прихожих;
• 3–4 секции — типовое решение для комнат малой и средней площади;
• 5–6 секций — радиаторы для гостиных, спален и офисных помещений;
• 7–8 секций — приборы повышенной мощности для просторных залов, угловых комнат и помещений с большой теплопотерей.

Геометрия моделей соответствует ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия».

Технология моделирования

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО). Это замкнутые объёмные объекты с реальной толщиной стенок и корректными массо-инерционными характеристиками.

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

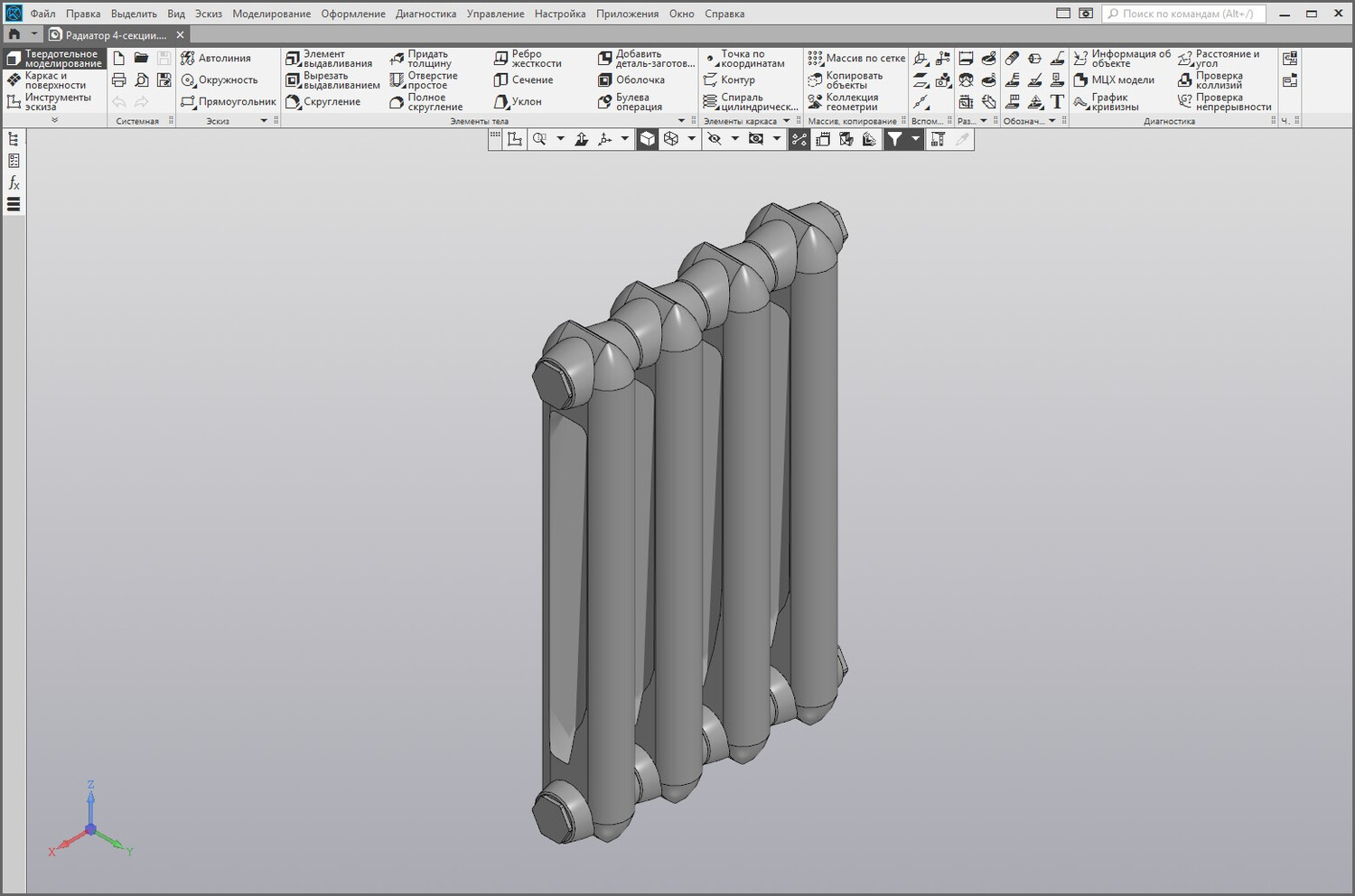

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;

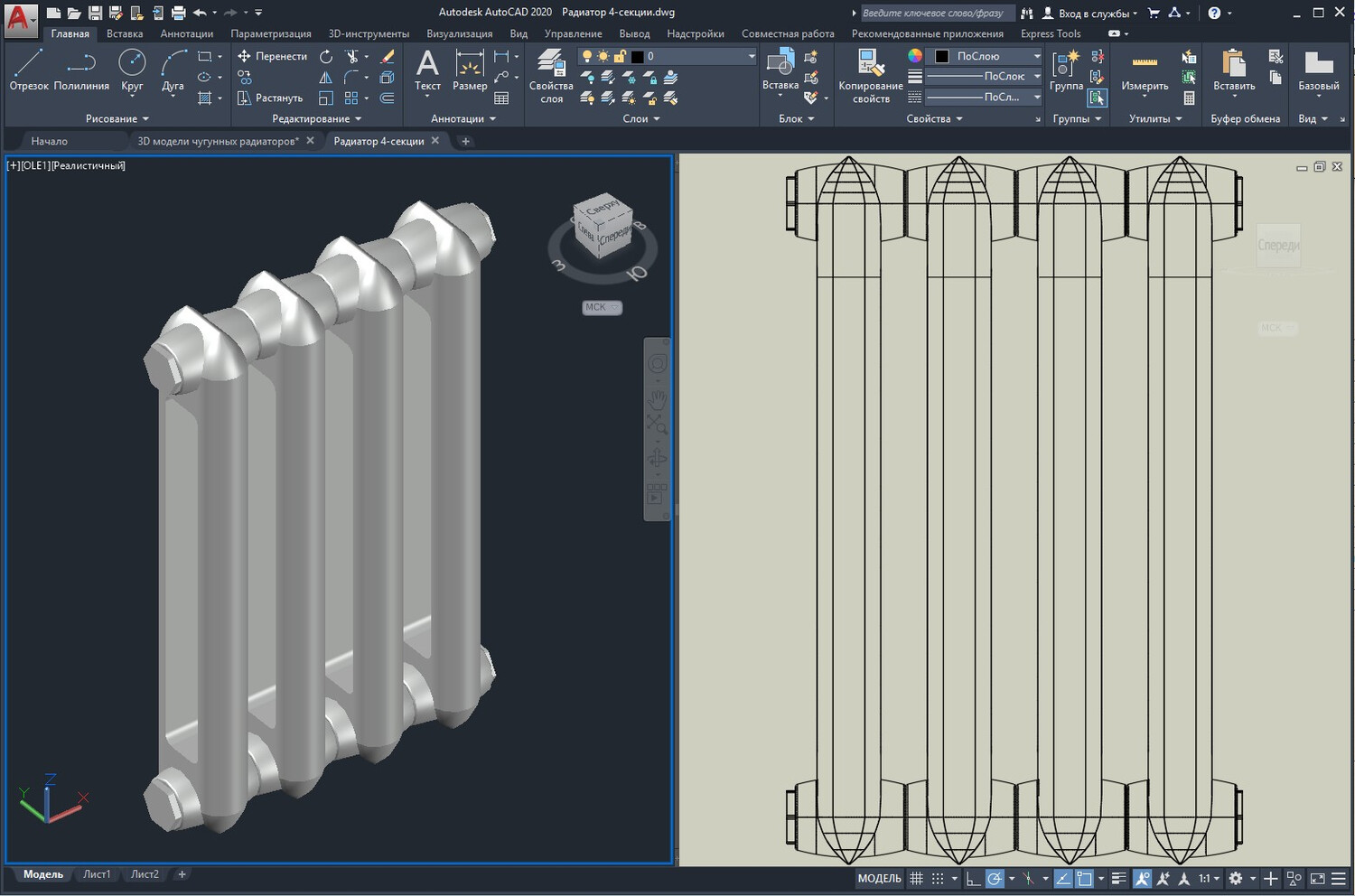

• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщин стенок секций, посадки пробок и кранов, привязки кронштейнов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
