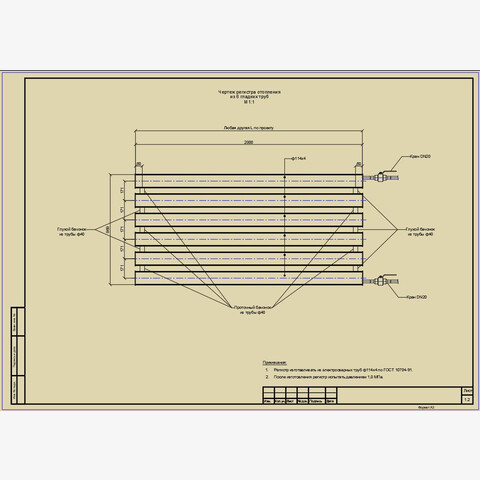

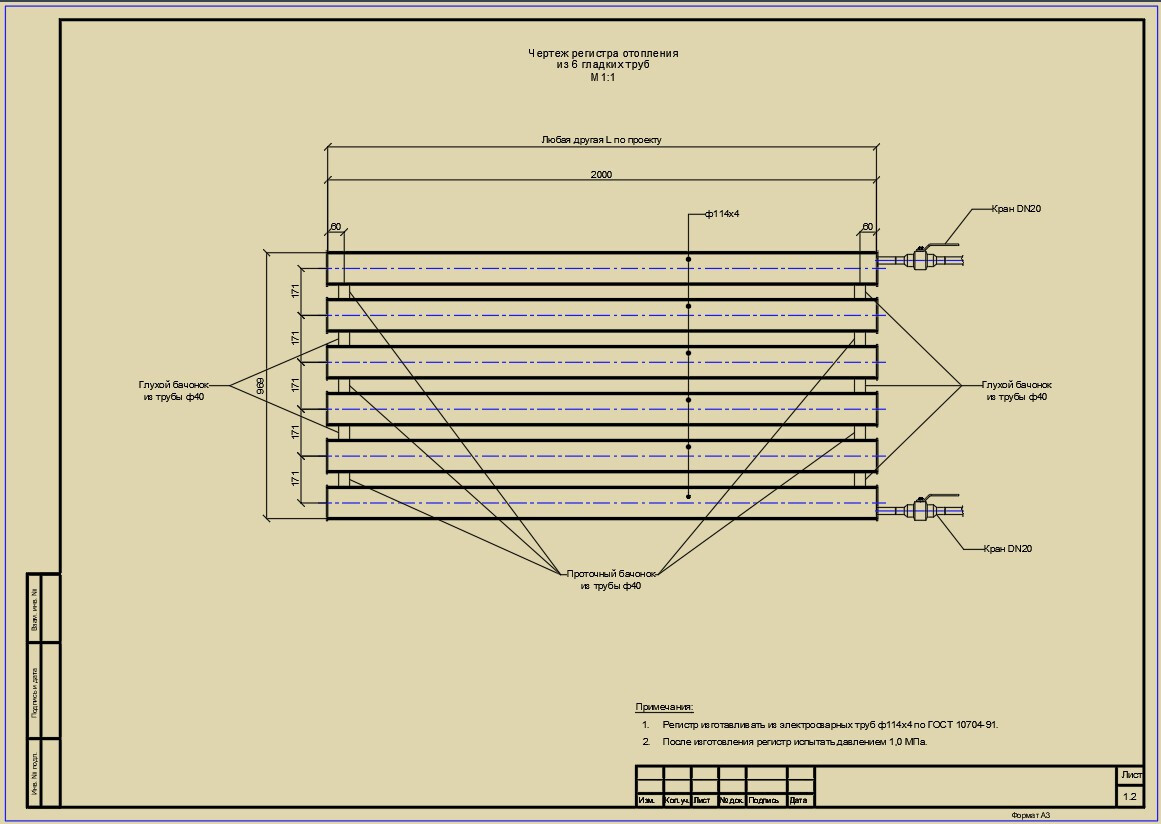

Чертеж регистра отопления

Технические характеристики регистра отопления

Представляем подробный чертёж отопительного регистра — надёжного решения для систем отопления промышленных и гражданских объектов. Конструкция состоит из 6 гладких труб, обеспечивающих эффективную теплоотдачу и стабильную работу системы в условиях повышенных нагрузок.

Материалы и стандарты изготовления

Для производства регистра используются электросварные трубы 114×4 — оптимальный выбор с точки зрения прочности и долговечности. Изделие полностью соответствует требованиям ГОСТ 10704‑91, что гарантирует:

• соответствие геометрических параметров;
• соблюдение норм по толщине стенки;
• надёжность сварных соединений;
• устойчивость к рабочему давлению системы отопления.

Состав и особенности чертежа

Документация выполнена в масштабе 1:1 — это позволяет точно передать все конструктивные особенности изделия и исключить погрешности при изготовлении.

В комплект чертежа входят:

• точные размеры всех элементов конструкции с указанием монтажных расстояний;
• перечень компонентов, включая трубы, соединительные элементы и крепёж;
• технические требования к сварным швам и финишной обработке поверхности;
• пояснения к элементам чертежа.

Форматы файлов:

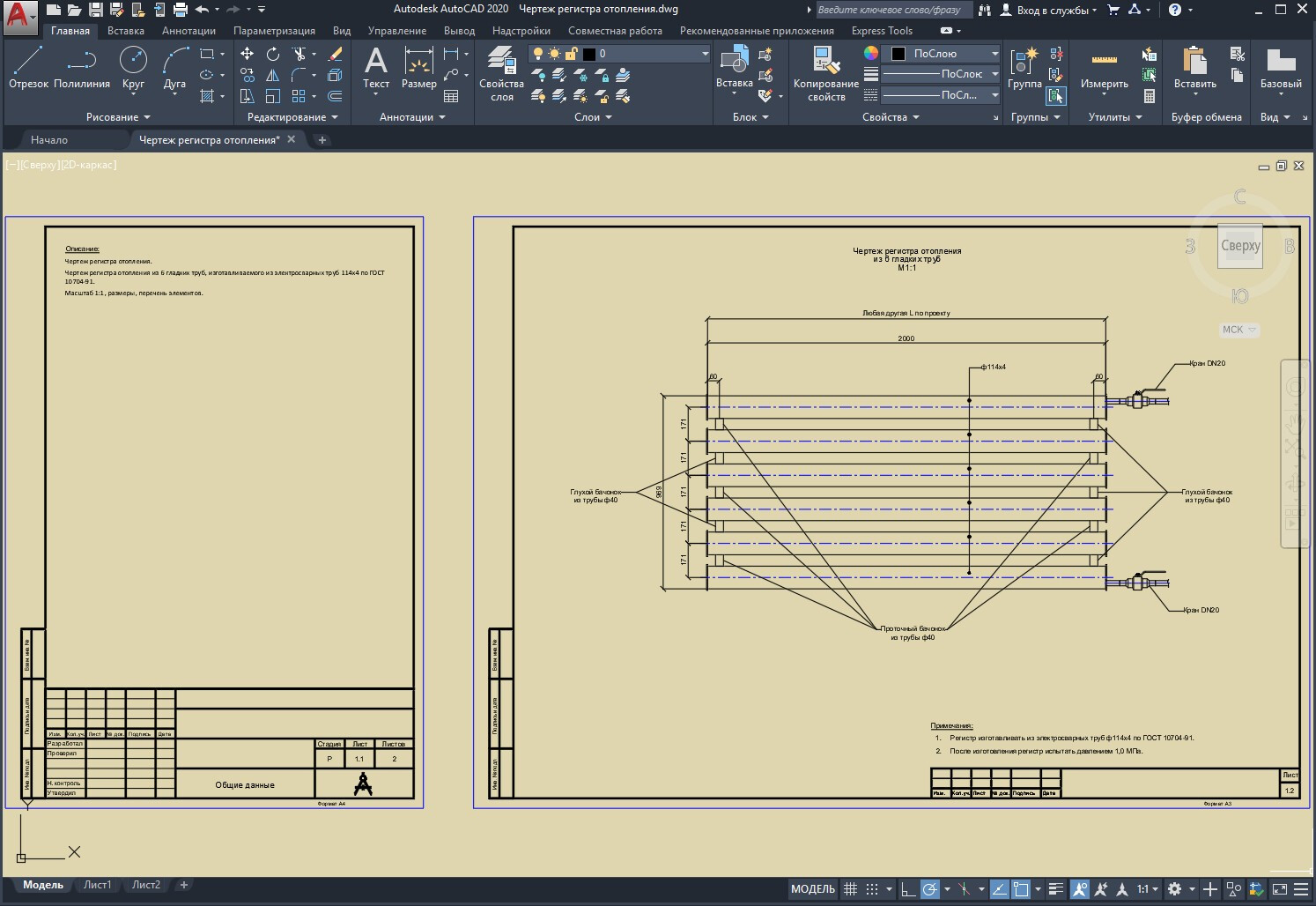

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

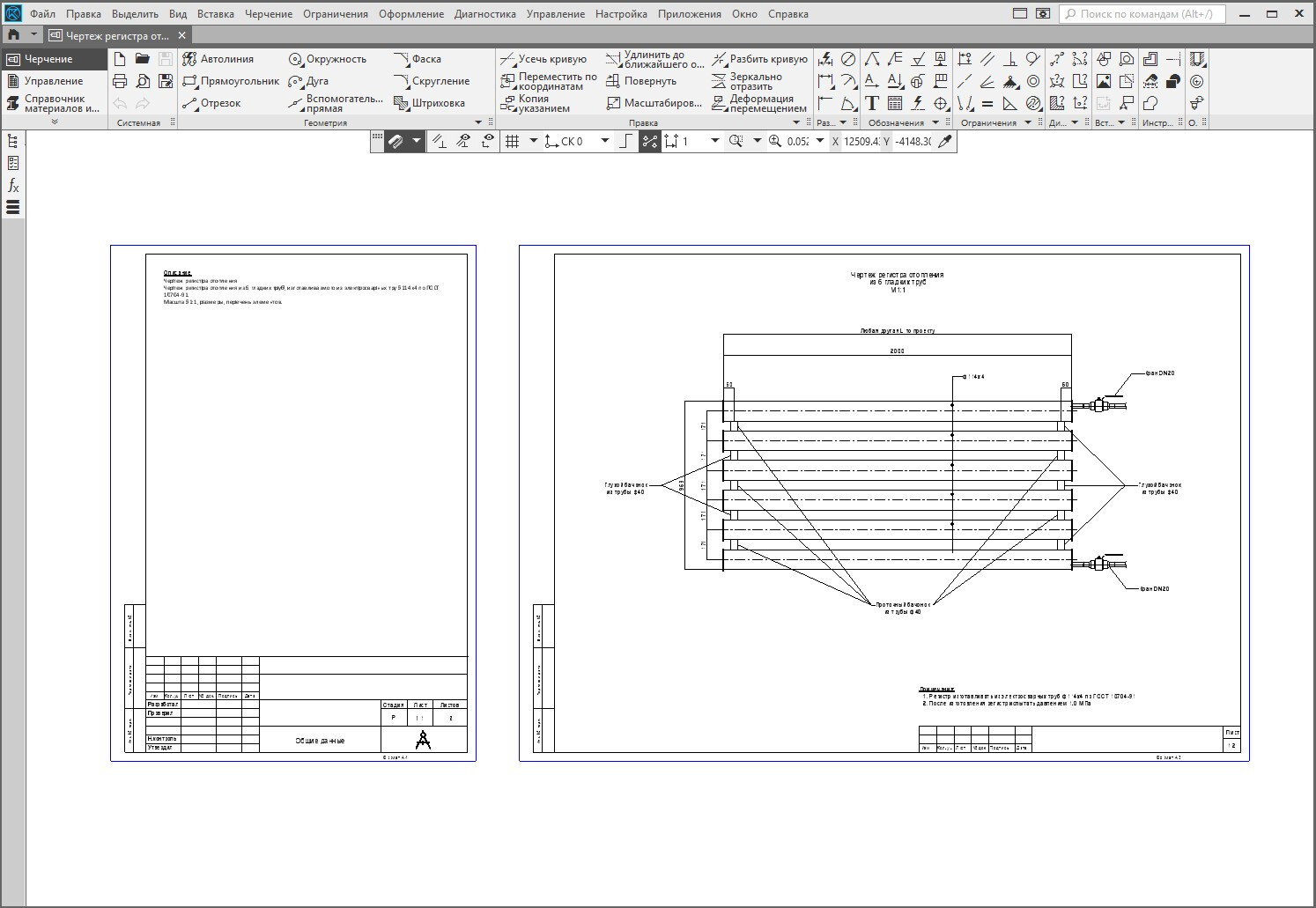

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

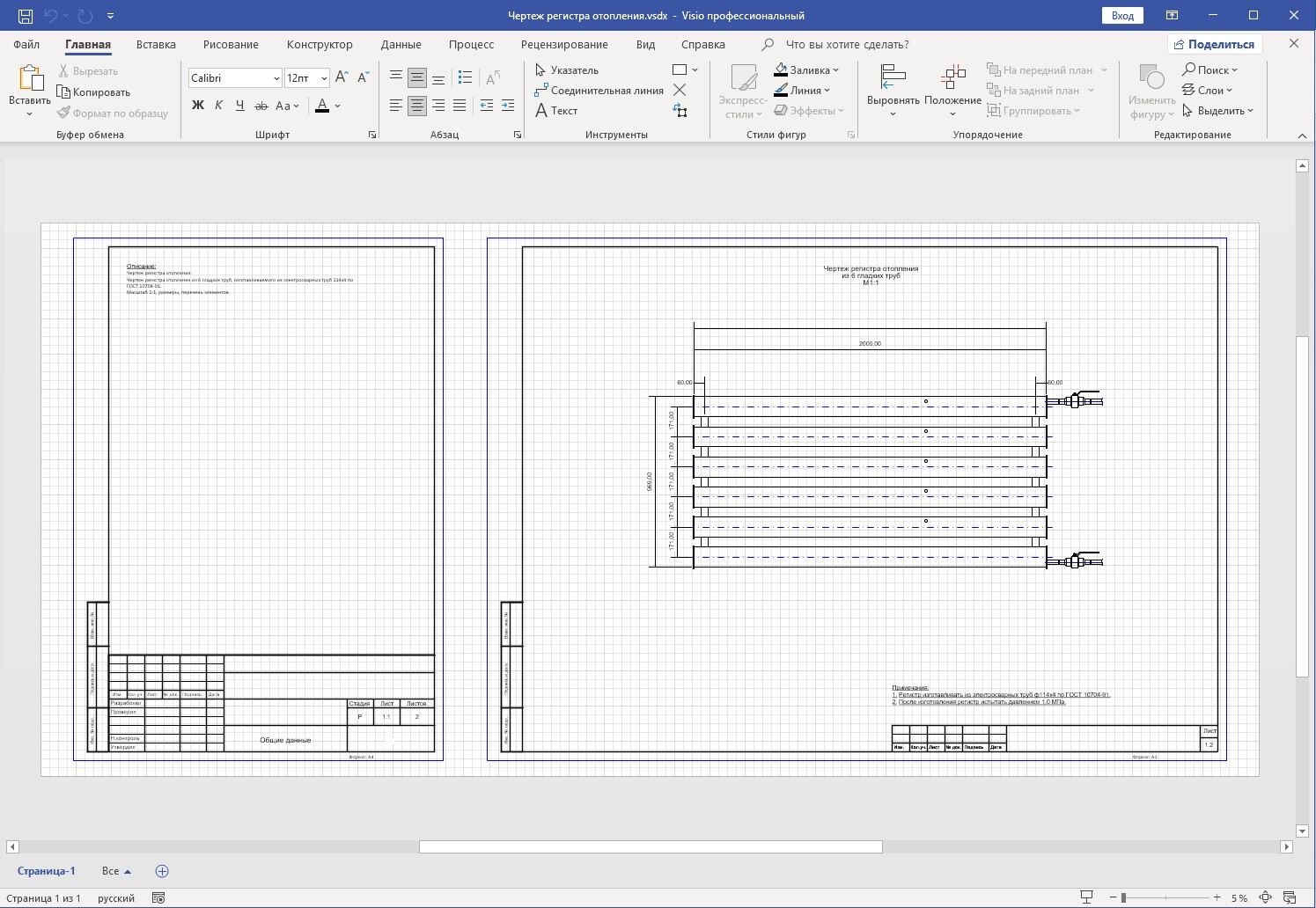

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
