Обозначение отопительных приборов

Как правильно обозначать отопительное оборудование на схемах

При разработке проектной документации для систем отопления критически важно использовать унифицированные графические символы. Это обеспечивает однозначное понимание чертежей всеми участниками процесса — от проектировщиков до монтажников.

Какие приборы подлежат стандартизации?

К основным типам отопительного оборудования, требующим чёткого графического отображения на планах и схемах, относятся:

• радиаторы различных конструкций;
• конвекторы разных модификаций;
• регистры отопления;
• отопительные панели.

Нормативная база для условных обозначений

Оформление чертежей должно соответствовать утверждённым отраслевым стандартам:

• Стандарт АВОК 1.05‑2012 «Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения» — специализированный документ, разработанный Ассоциацией инженеров по отоплению, вентиляции и кондиционированию.

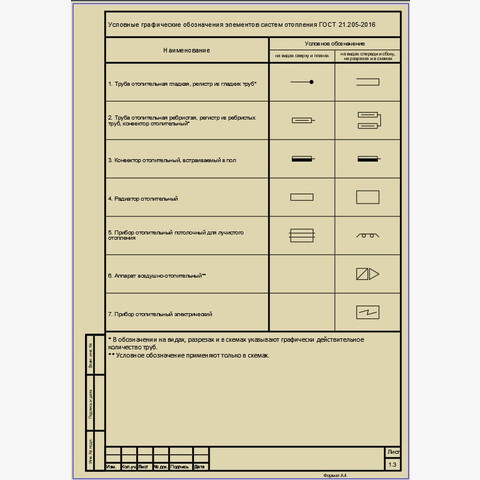

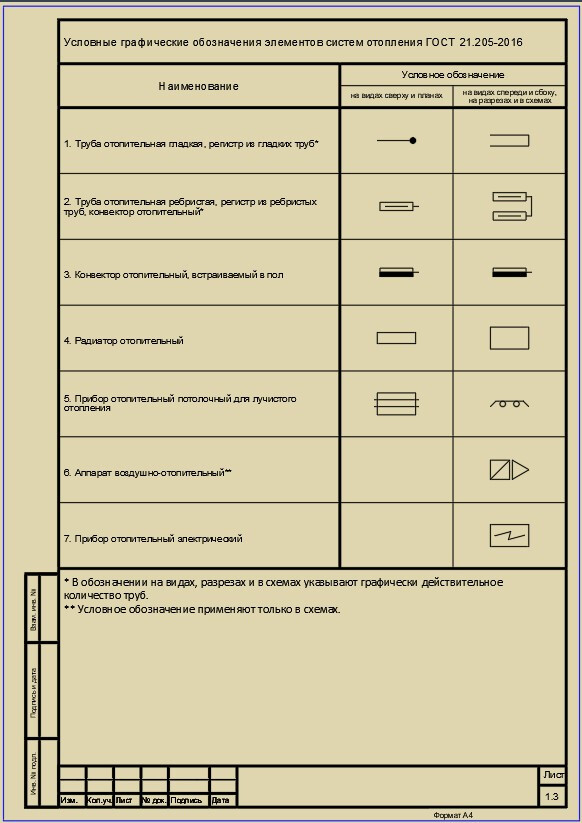

• ГОСТ 21.205‑2016 — государственный стандарт, устанавливающий базовые правила выполнения условных обозначений инженерных систем в проектной документации.

Оптимизация работы в AutoCAD: создаём библиотеку стандартных элементов

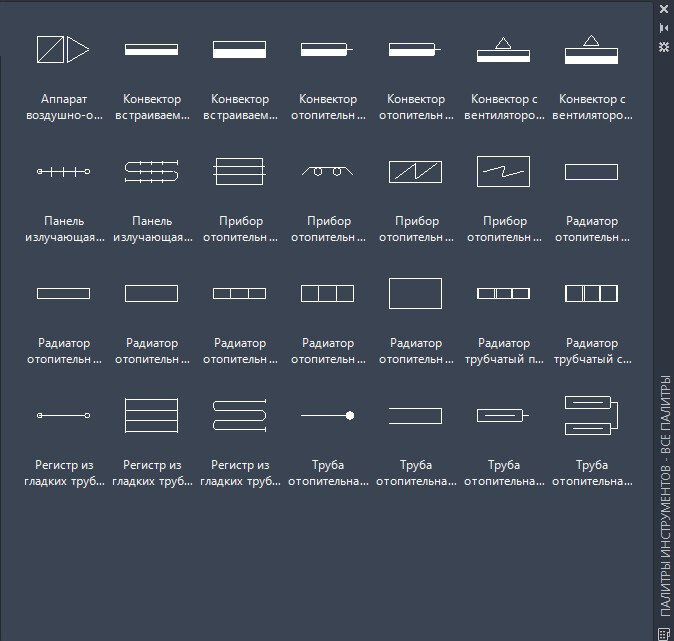

Чтобы ускорить процесс проектирования и минимизировать вероятность ошибок, рекомендуем сформировать персональную библиотеку графических блоков в среде AutoCAD.

Форматы файлов:

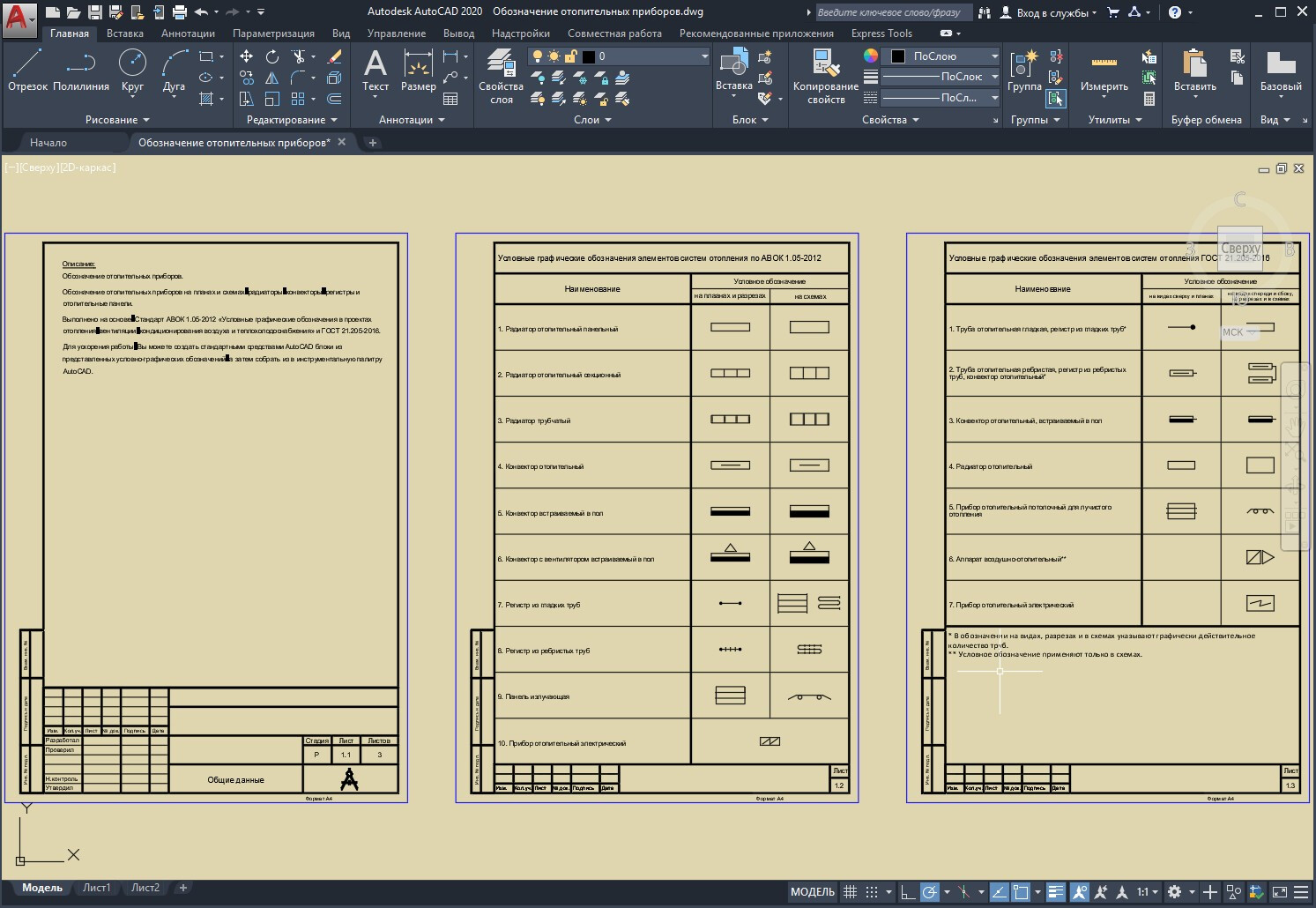

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

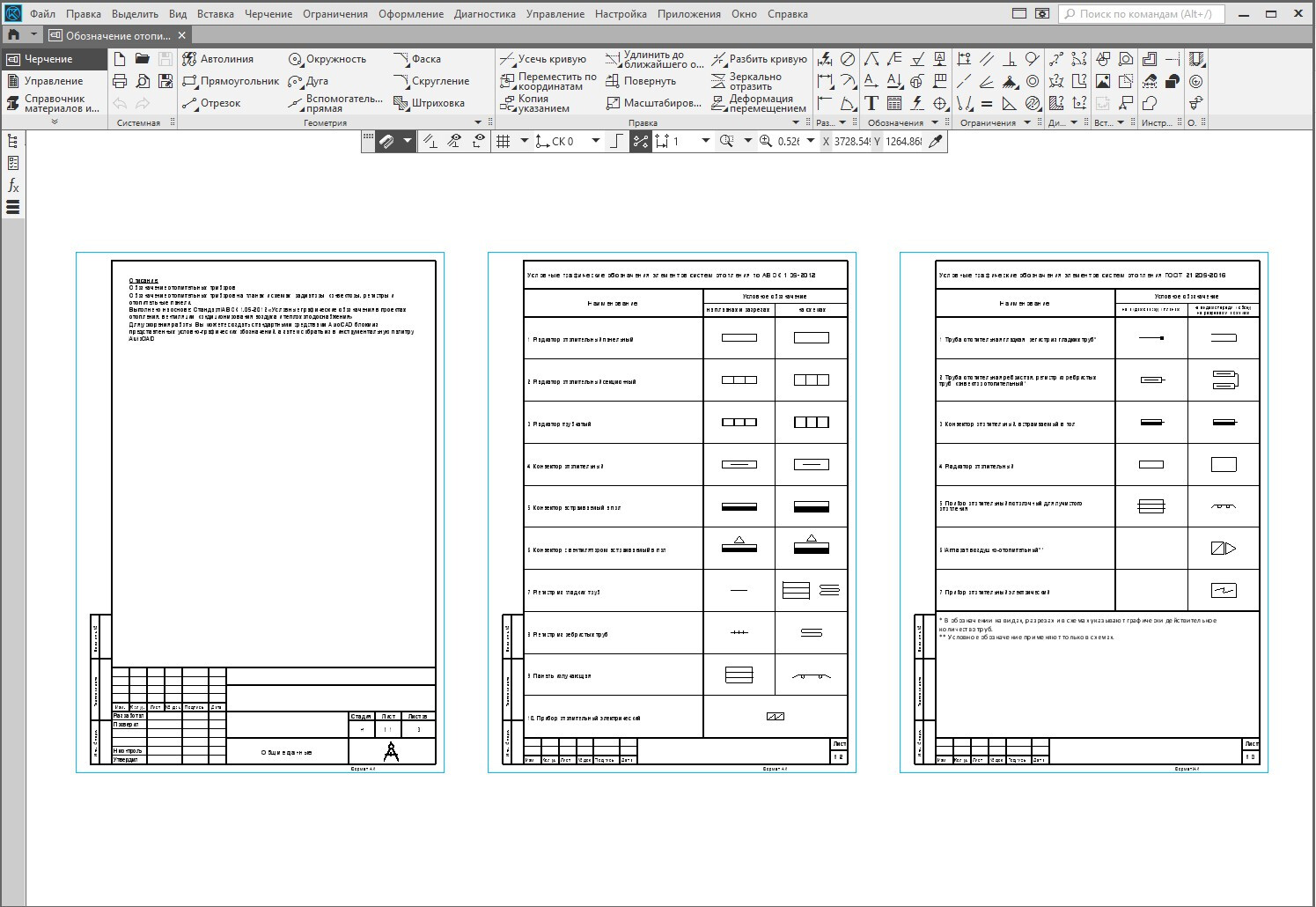

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

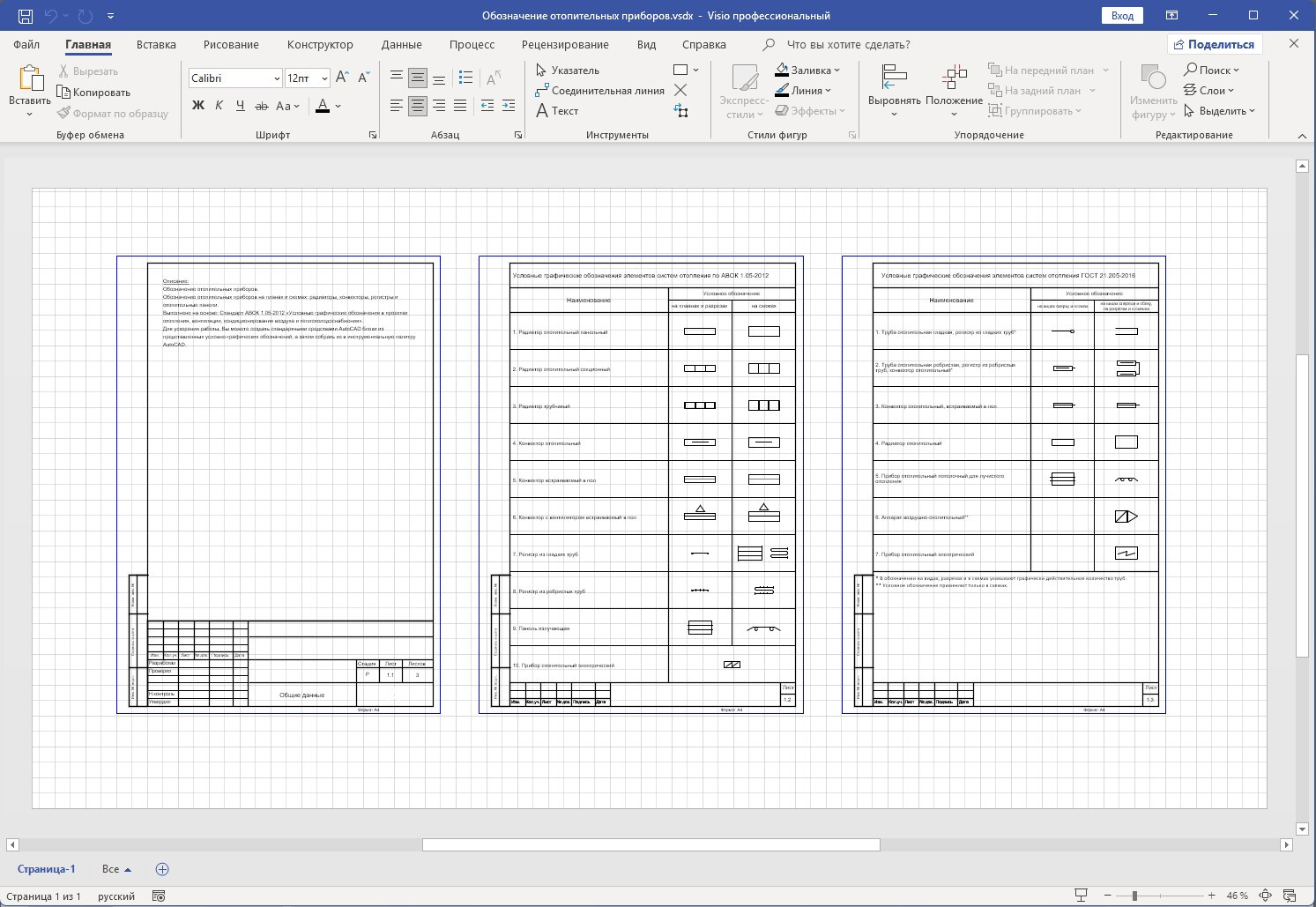

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
