3D модели кранов шаровых

Цифровая библиотека шаровых кранов для систем отопления и водоснабжения: типоразмеры от DN 10 до DN 110

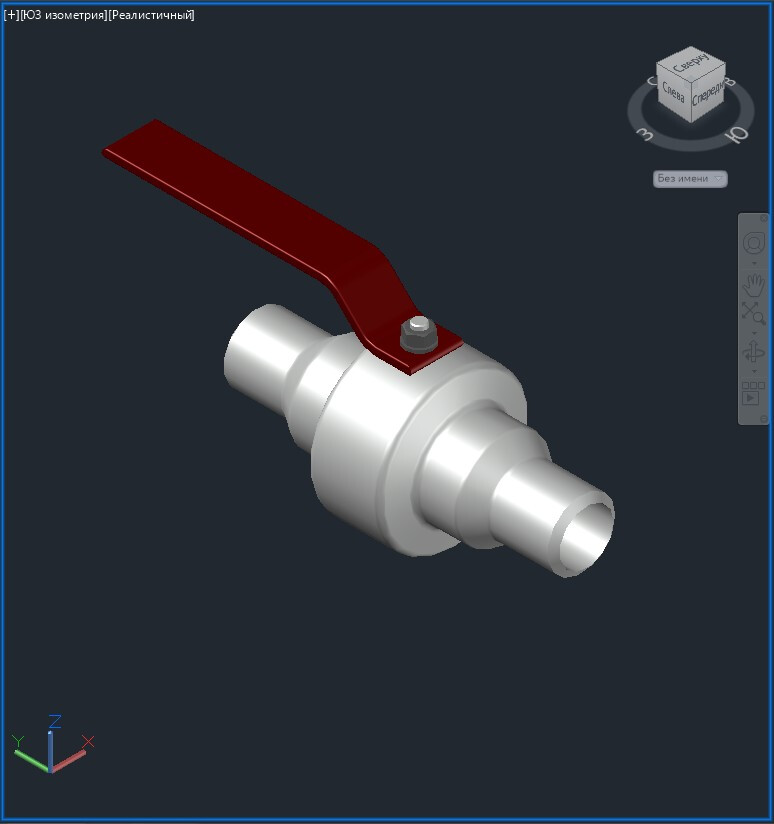

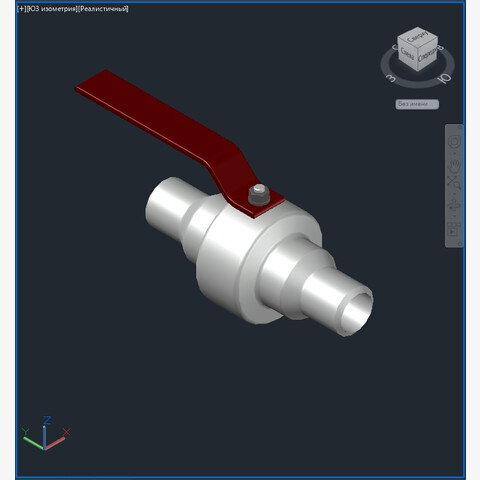

Предлагаем комплект 3D-моделей шаровых кранов под приварку — запорной арматуры, применяемой в системах отопления и водоснабжения. Шаровой кран — наиболее востребованный тип запорной арматуры в инженерных сетях зданий: полнопроходной шар с отверстием перекрывает поток поворотом на 90°, обеспечивая минимальное гидравлическое сопротивление, надёжное уплотнение и быстрое срабатывание. Исполнение под приварку позволяет вваривать кран в трубопровод, получая монолитное, абсолютно герметичное соединение без фланцев и резьбы — решение, предпочтительное для замурованных трасс, теплопунктов и ответственных стояков.

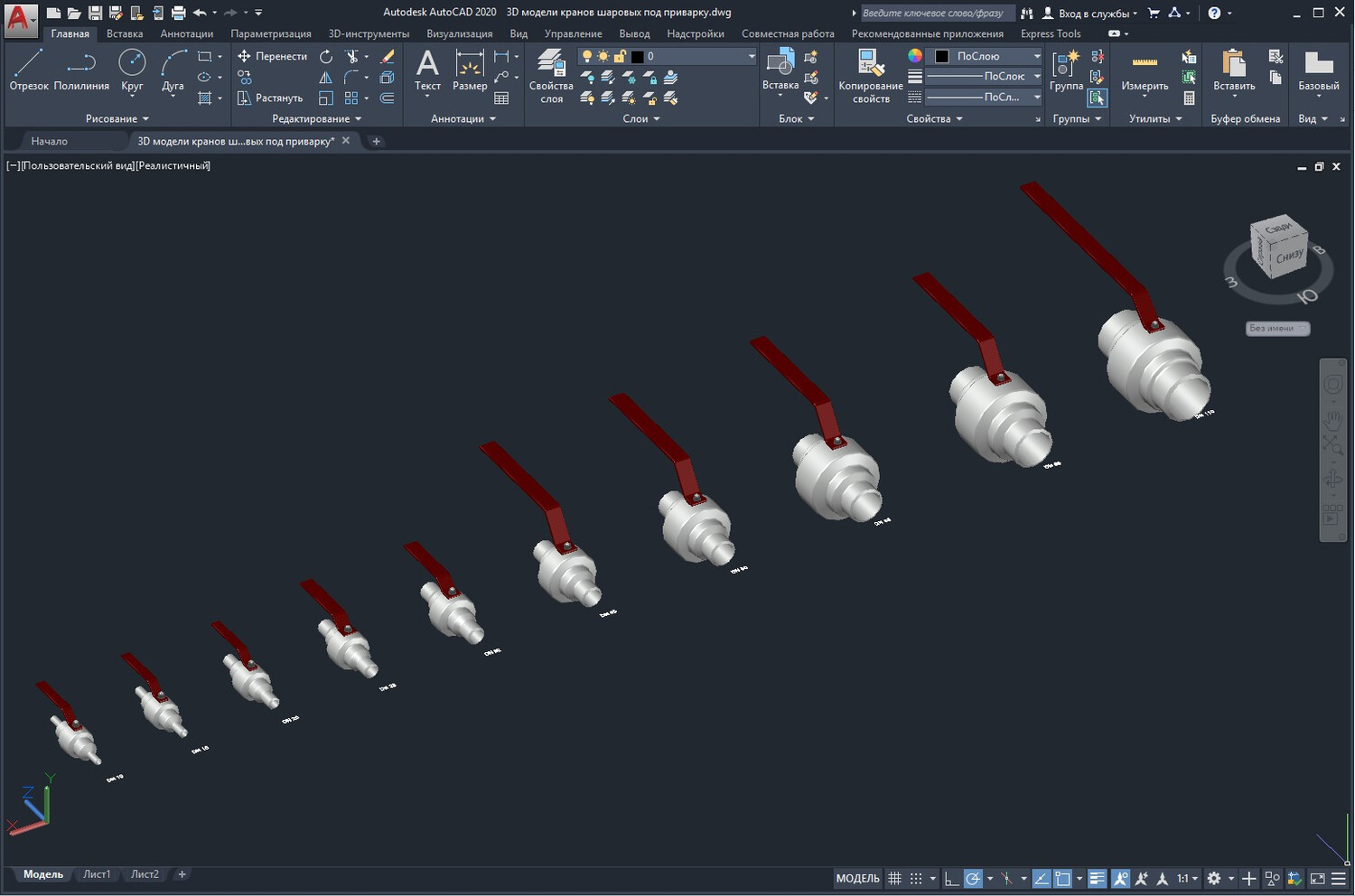

В комплект вошли модели всех типоразмеров в диапазоне от DN 10 до DN 110.

Технология моделирования

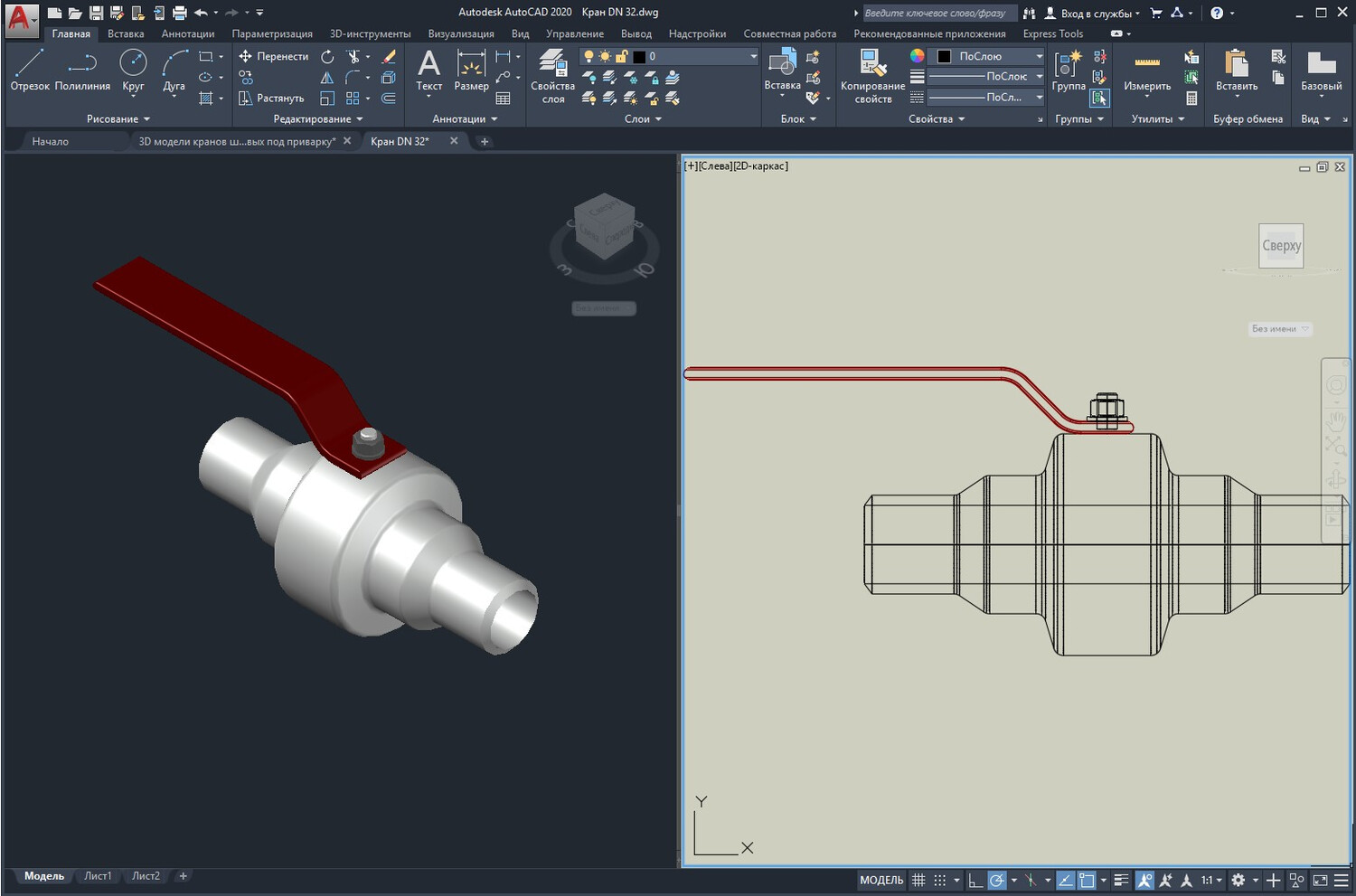

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

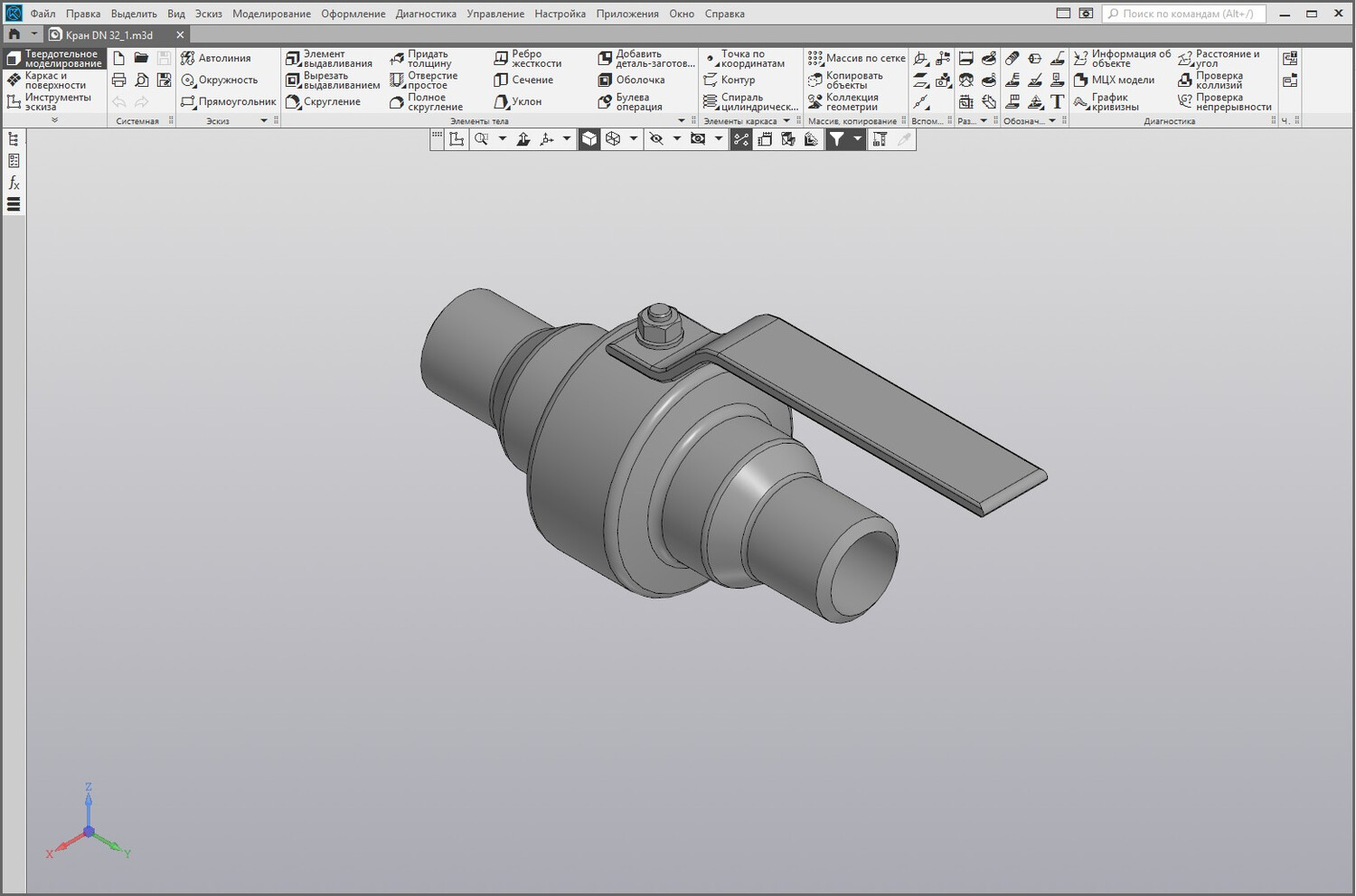

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;
• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщин стенок корпуса, проверки проходного сечения и посадки штока.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
