Чертежи чугунных радиаторов

Надежные чугунные радиаторы: стандарты и точность проектирования

Чугунные радиаторы остаются востребованным решением для систем отопления жилых, коммерческих и промышленных объектов благодаря долговечности, устойчивости к коррозии и высокой теплоотдаче. Чтобы обеспечить безупречное проектирование и монтаж, предлагаем готовые чертежи, разработанные в строгом соответствии с ГОСТ 31311‑2005.

Преимущества документации по стандарту ГОСТ

Использование чертежей, соответствующих ГОСТ 31311‑2005, гарантирует:

• полное соответствие изделий отраслевым нормам качества и безопасности;
• точность габаритных размеров — исключает ошибки при планировании размещения радиаторов;
• совместимость с типовыми инженерными решениями;
• упрощение согласования проектов в надзорных органах;
• сокращение сроков подбора оборудования за счёт чёткой номенклатуры.

Состав комплекта чертежей чугунных радиаторов

Документация представлена в масштабе 1:1 — это обеспечивает максимальную детализацию и позволяет оценить каждую конструктивную особенность изделия. В комплект входят:

• номенклатура изделий — каталог моделей с указанием артикулов, модификаций и технических характеристик;
• габаритные размеры — точные параметры каждого типоразмера радиатора (высота, ширина, глубина, межосевое расстояние);

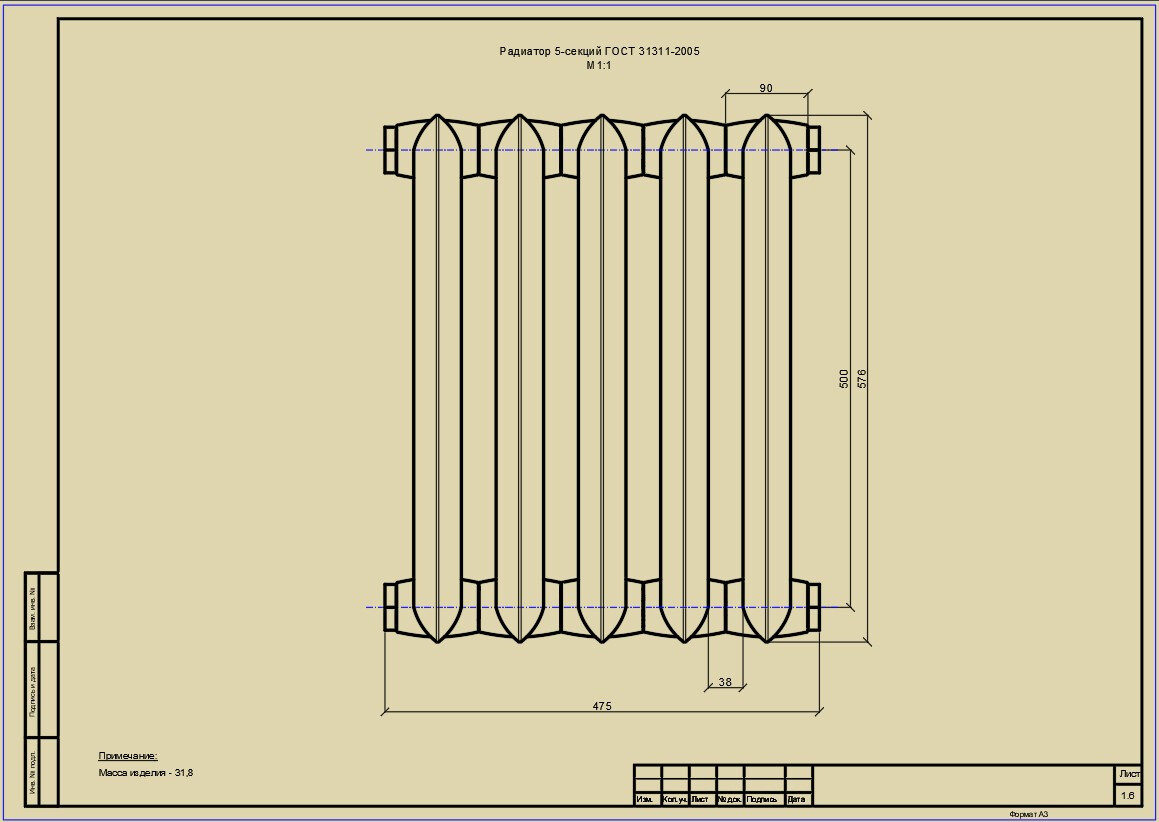

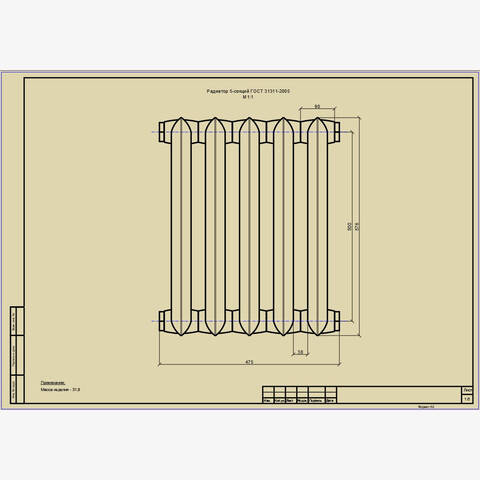

• чертежи общего вида — фронтальные и боковые проекции с обозначением секций, соединительных элементов и монтажных точек;

Форматы файлов:

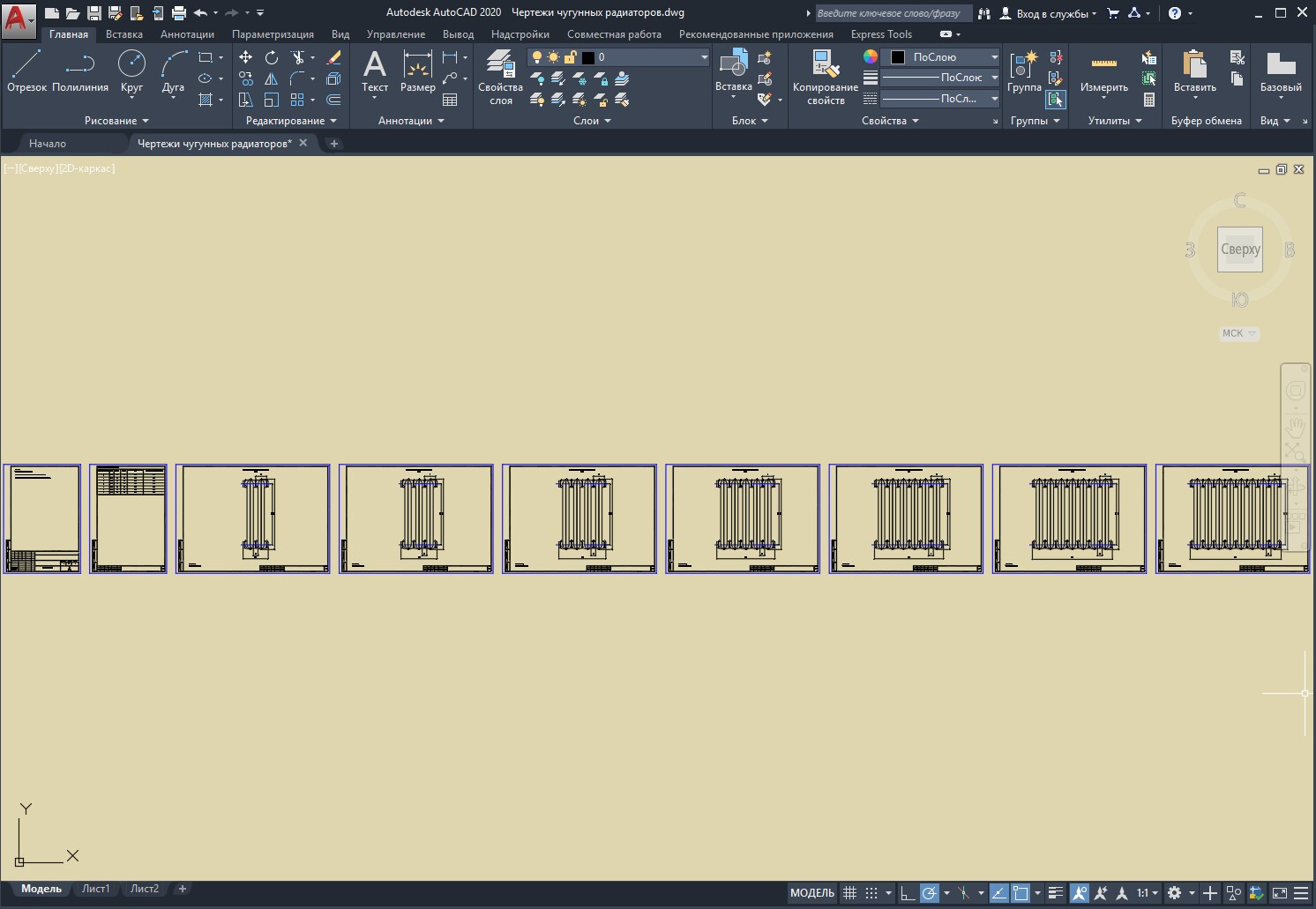

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

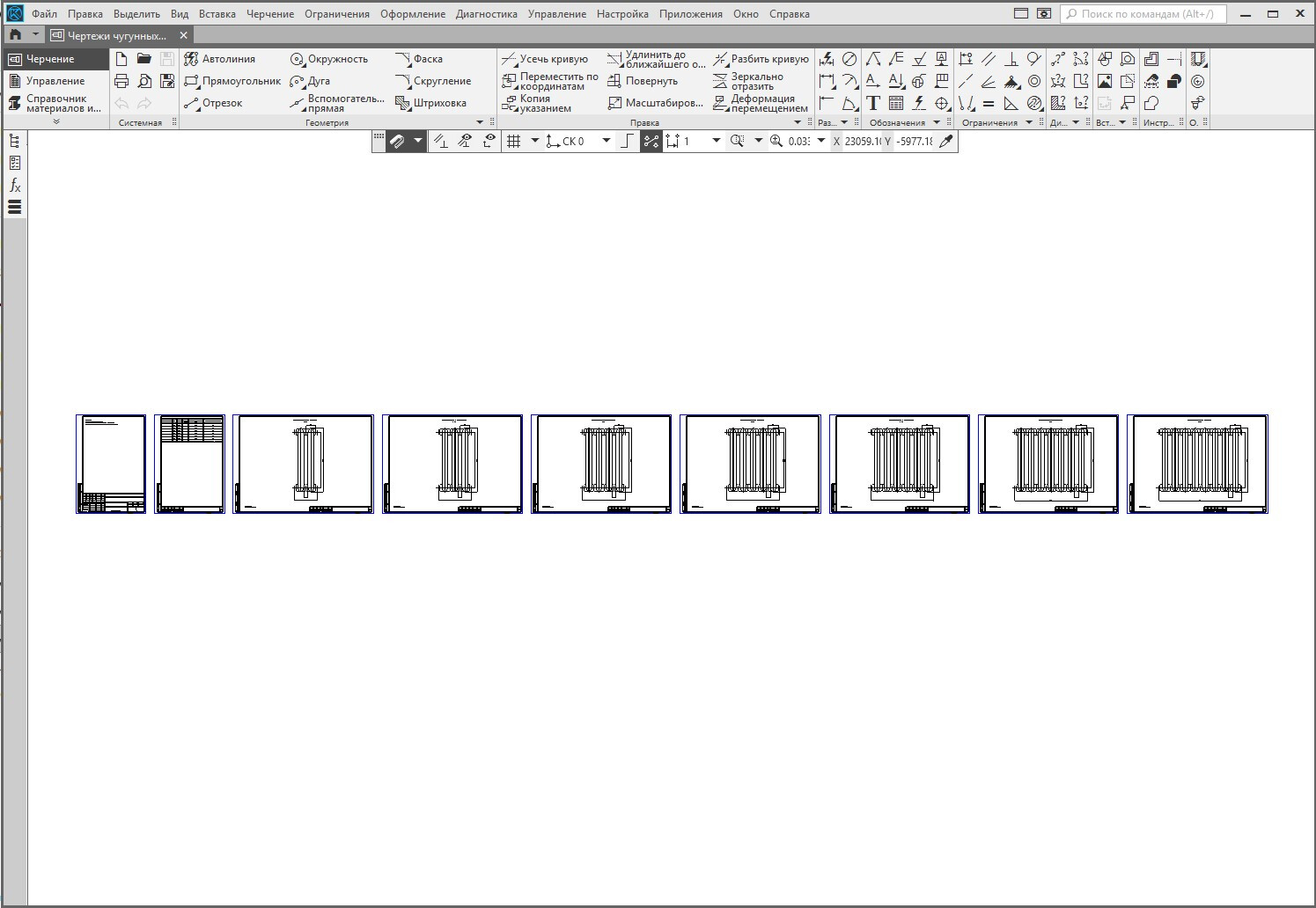

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

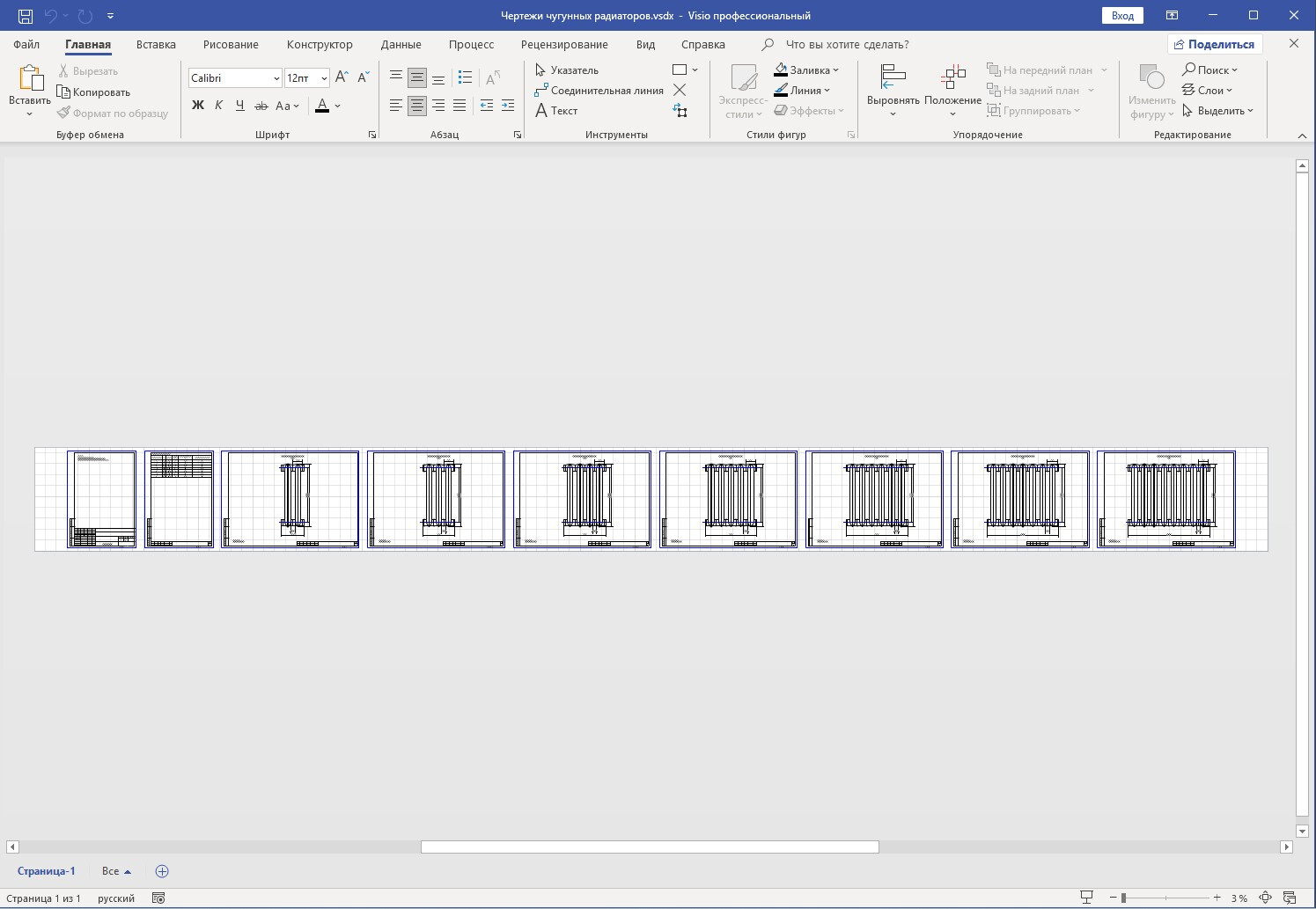

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
