3D модели бобышек по ТУ 4218-17416124-001-96

Библиотека прямых бобышек для промышленных трубопроводов и оборудования

Готовый набор трёхмерных моделей охватывает прямые бобышки, изготовленные по ТУ 4218-17416124-001-96 с присоединением типа 1 согласно ГОСТ 26331. Комплект включает все типоразмеры нормативного ряда — от самых компактных до крупногабаритных изделий, применяемых на ответственных объектах.

Назначение и область применения

Бобышки данного типа устанавливаются на технологических трубопроводах, сосудах и аппаратах, а также на единицах инженерного оборудования. Они служат для монтажа:

• термодатчиков (термопреобразователей, термометров);
• приборов измерения давления;
• датчиков уровня;
• анализаторов качества вещества;
• импульсных линий контрольно-измерительных приборов и автоматики (КИПиА).

Рабочий диапазон давления — до 100 МПа, что позволяет использовать бобышки как в низконапорных, так и в высоконапорных системах.

Особенности построения и организации комплекта

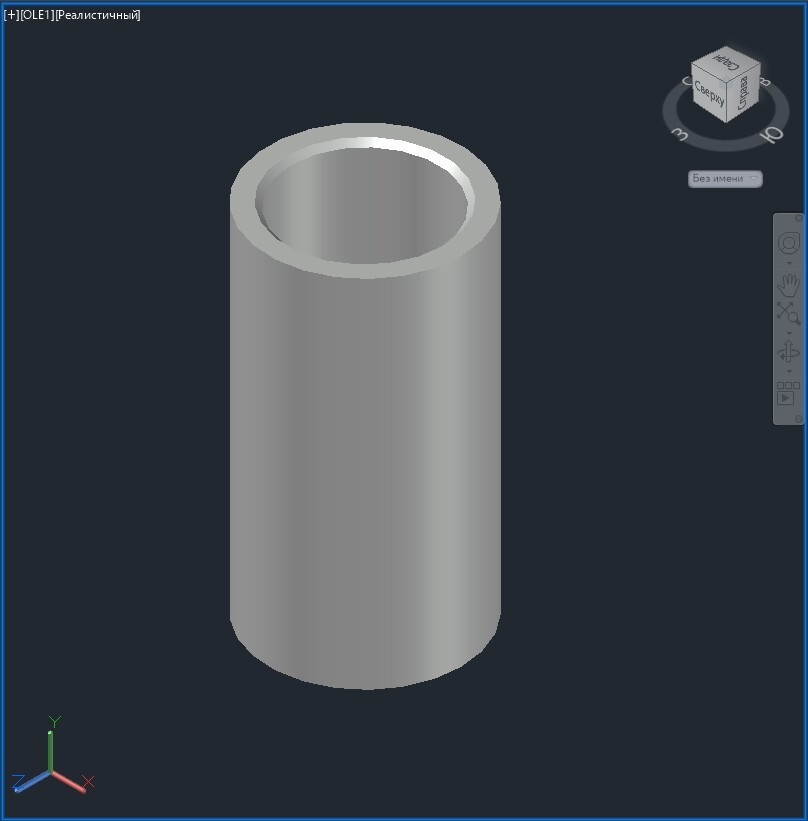

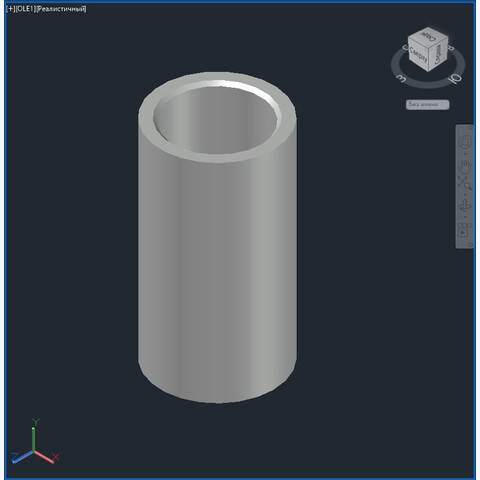

Твёрдотельное моделирование

Каждая 3D-модель в наборе построена методом твёрдотельного моделирования (тип «ТЕЛО»). Это означает полноценную геометрию с корректными внутренними и внешними поверхностями — модели пригодны не только для визуализации, но и для инженерных расчётов, сборок, а также подготовки конструкторской и технологической документации.

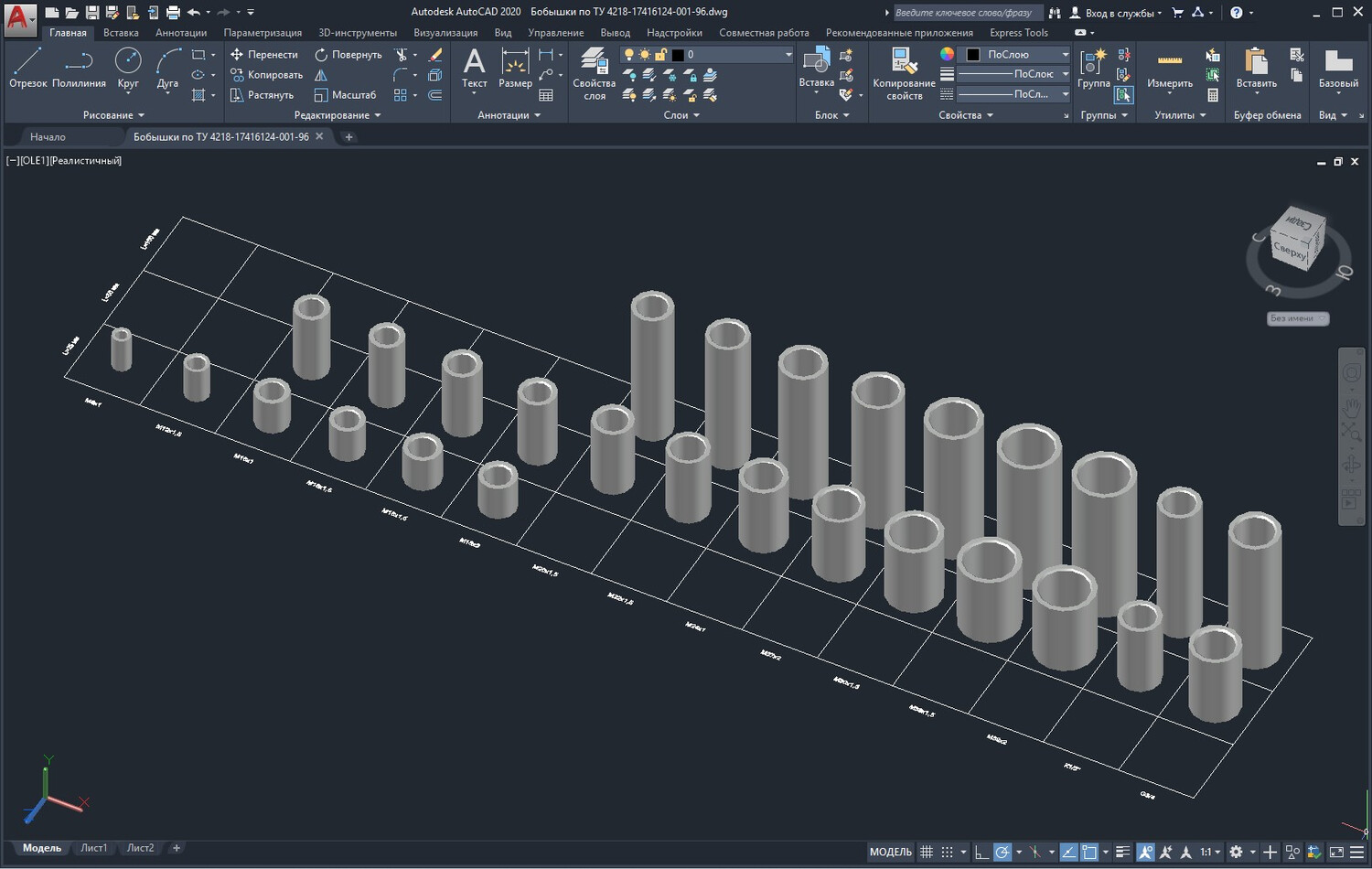

Информационная сетка с параметрами

Все изделия комплекта размещены на наглядной информационной сетке. Для каждой позиции указаны:

• типоразмер бобышки;
• длина изделия.

Такая структура упрощает поиск нужной модели и ускоряет подбор по конструктивным параметрам.

Совместимость и экспорт

Модели созданы в формате, поддерживаемом большинством современных САПР. Стандартными средствами исходного ПО вы можете:

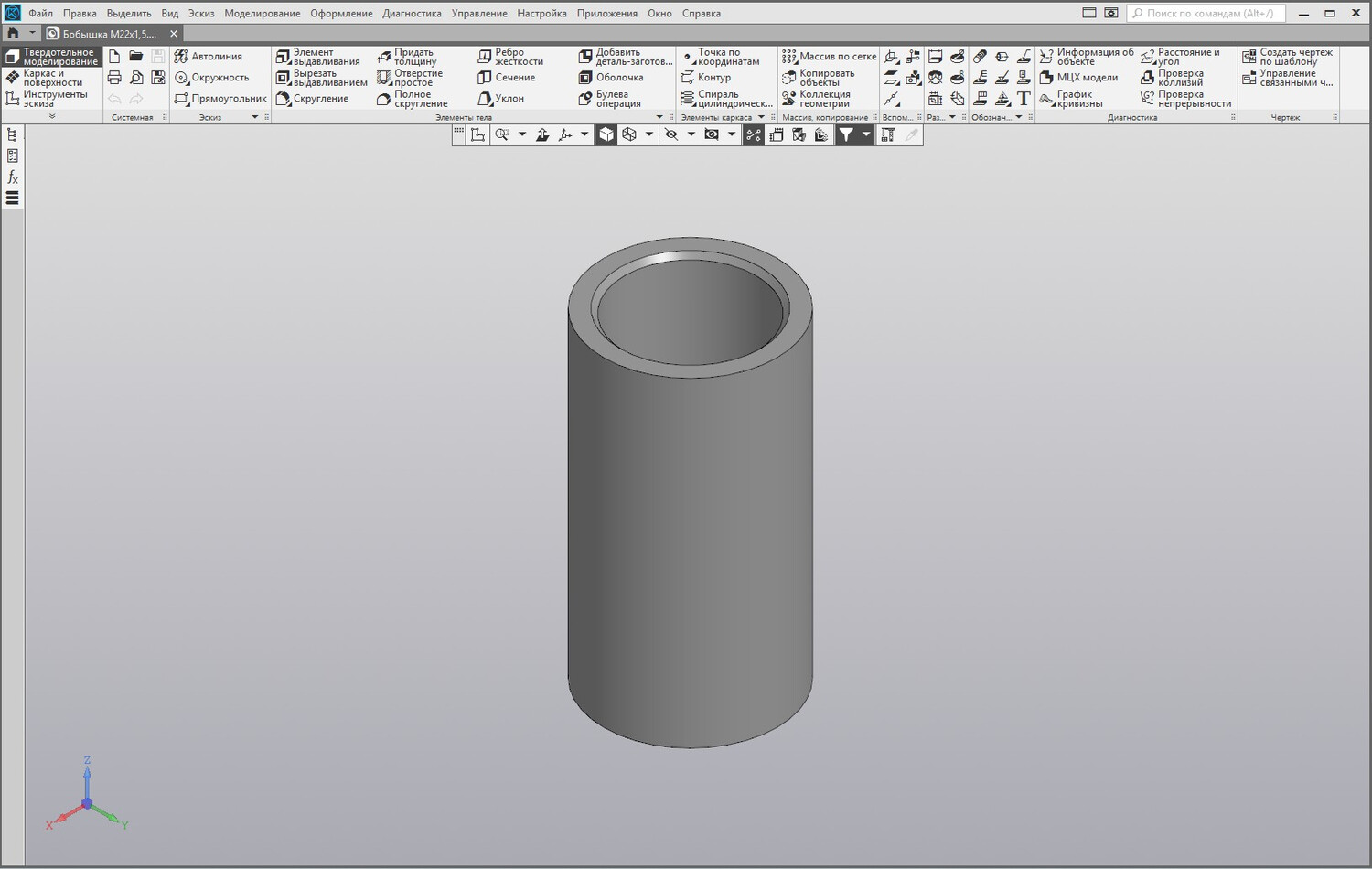

• экспортировать трёхмерные модели в сторонние программы — КОМПАС-3D, SketchUp, 3ds Max и другие;

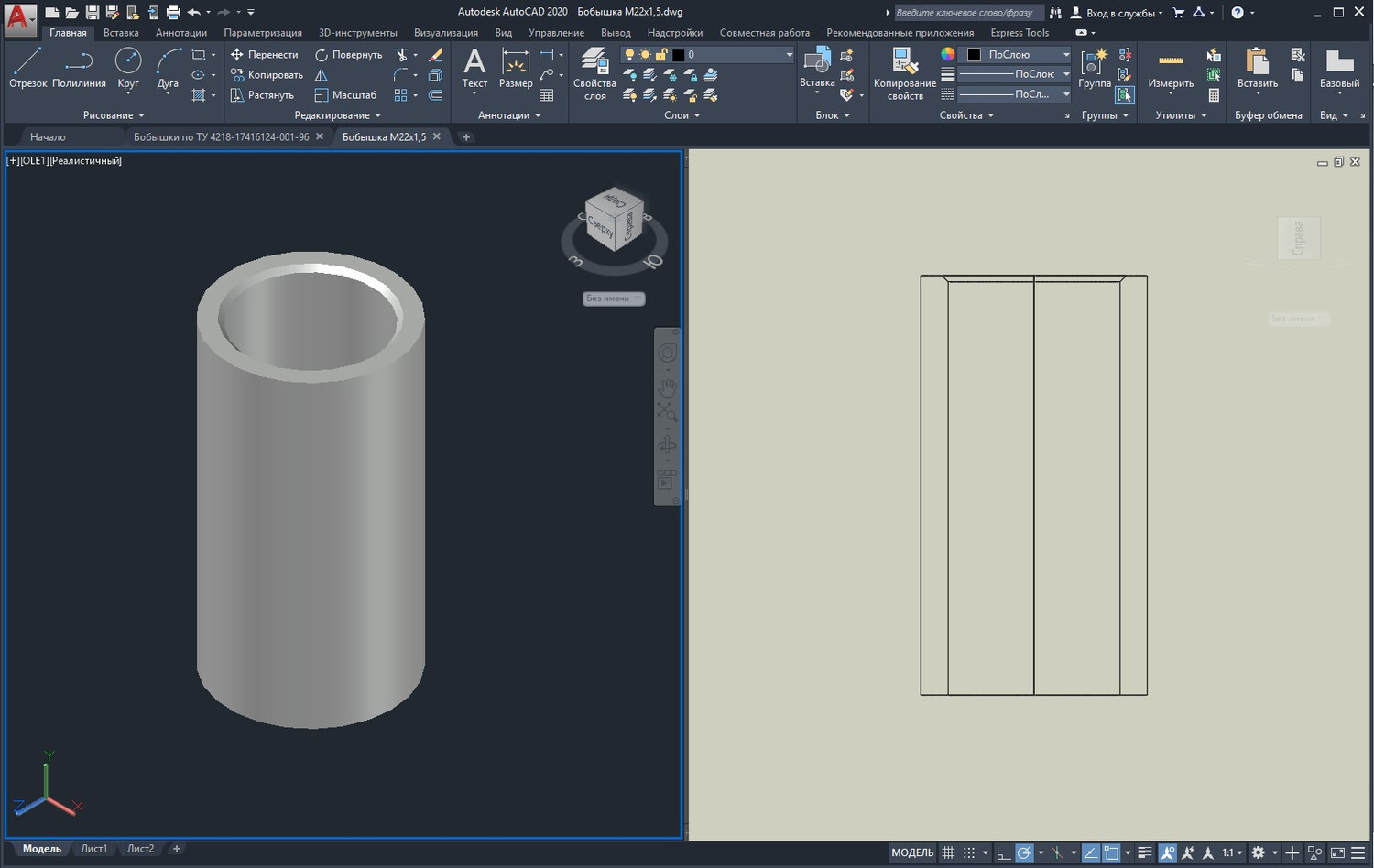

• выгружать двумерные чертежи для рабочей документации;
• выполнять разрезы и сечения для контроля внутренних размеров и посадочных поверхностей;
• интегрировать модели в сборки более крупных проектных узлов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
