3D модели бобышек по ОСТ 26.260.460-99

Инженерные модели для проектирования узлов отбора: прямые и угловые исполнения

Бобышки — важный элемент трубопроводных коммуникаций, обеспечивающий отбор среды и подключение контрольно‑измерительных приборов. В нашем цифровом комплекте представлены 3D‑модели бобышек, строго соответствующие требованиям ОСТ 26.260.460‑99. В ассортименте — прямые и угловые варианты с метрической резьбой: такая номенклатура покрывает типовые проектные задачи при разработке технологических линий.

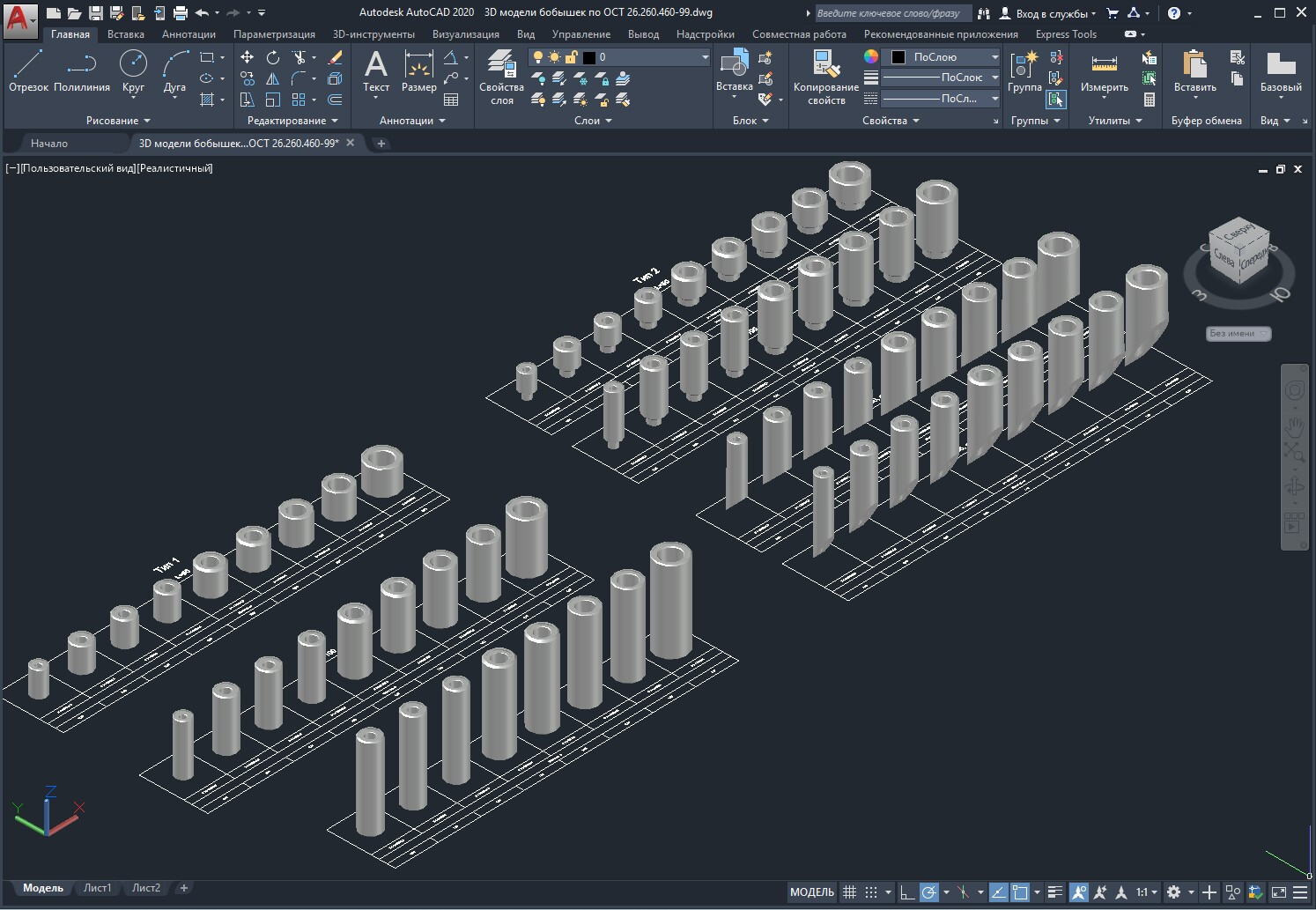

Все типоразмеры, предусмотренные стандартом, включены в комплект. Модели размещены на единой информационной сетке — на ней наглядно указаны типоразмер и масса каждого изделия. Это позволяет быстро сопоставлять параметры, подбирать нужную позицию и сразу учитывать весовые характеристики при расчёте нагрузок на опорные конструкции.

Полная совместимость с САПР и расширенные возможности работы с геометрией

Каждая 3D‑модель выполнена в формате твердотельного тела — это даёт максимальную функциональность при дальнейшей работе в системах автоматизированного проектирования. Твердотельная геометрия позволяет выполнять расчёт масс и объёмов, строить сечения и разрезы, проверять сопряжения и выявлять возможные коллизии ещё на этапе эскизного проектирования.

Комплект легко интегрируется в рабочие процессы проектных организаций: с помощью стандартных инструментов САПР вы можете экспортировать модели в популярные программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие. Кроме того, доступна выгрузка 2D‑чертежей, формирование видов, разрезов и проекций — это существенно ускоряет подготовку рабочей документации и снижает долю ручного моделирования.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
