3D модели манометров технических МП-2У

Цифровая библиотека приборов давления — три конструктивных исполнения, диаметр корпуса 100 мм

Готовый набор трёхмерных моделей технических манометров МП‑2У — приборов для измерения избыточного давления жидких и газообразных сред в промышленных трубопроводных системах. Комплект охватывает три варианта компоновки при едином диаметре корпуса 100 мм, что позволяет конструктору выбрать оптимальное исполнение под конкретные условия монтажа и компоновки измерительного узла.

Номенклатура исполнений

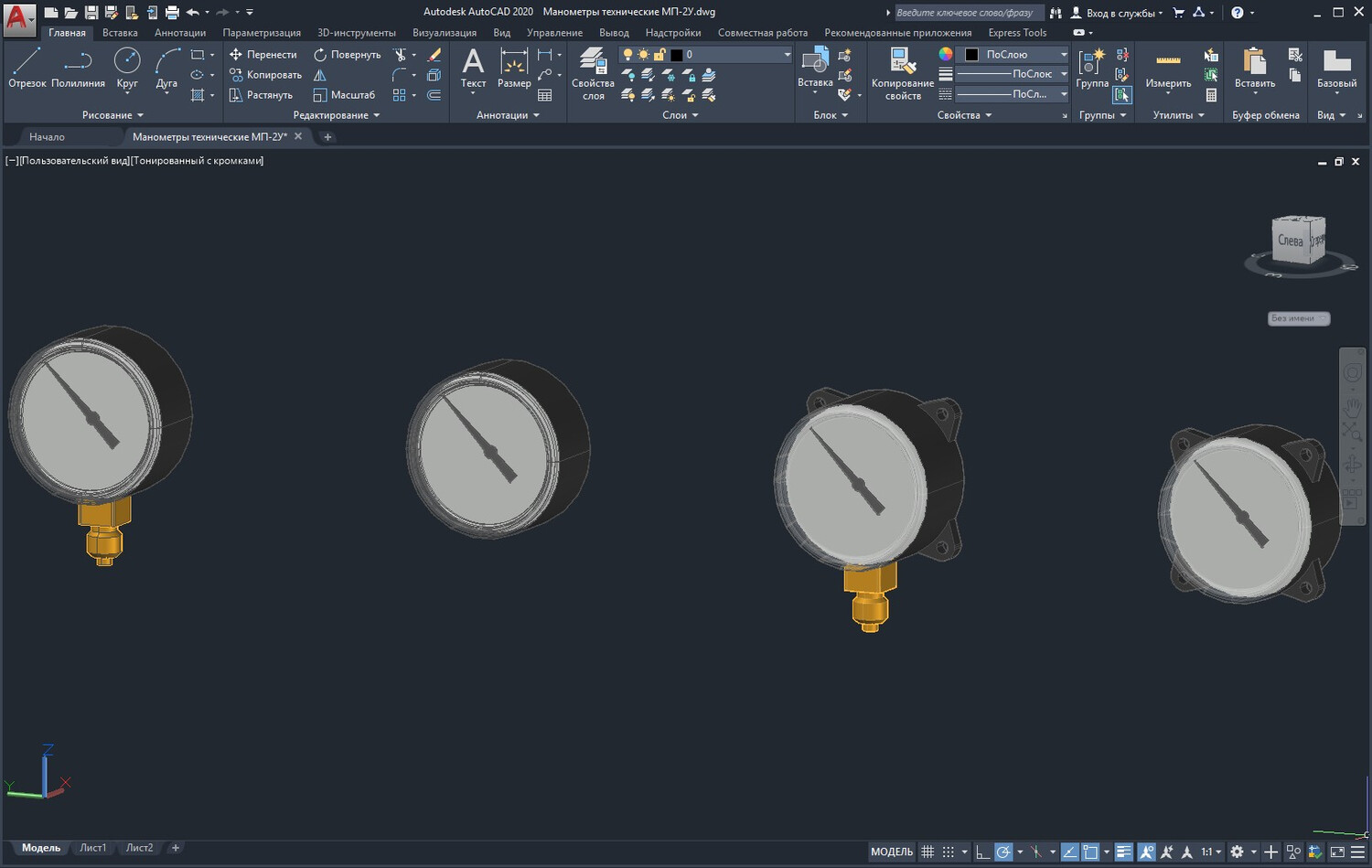

В состав библиотеки включены следующие типоразмеры:

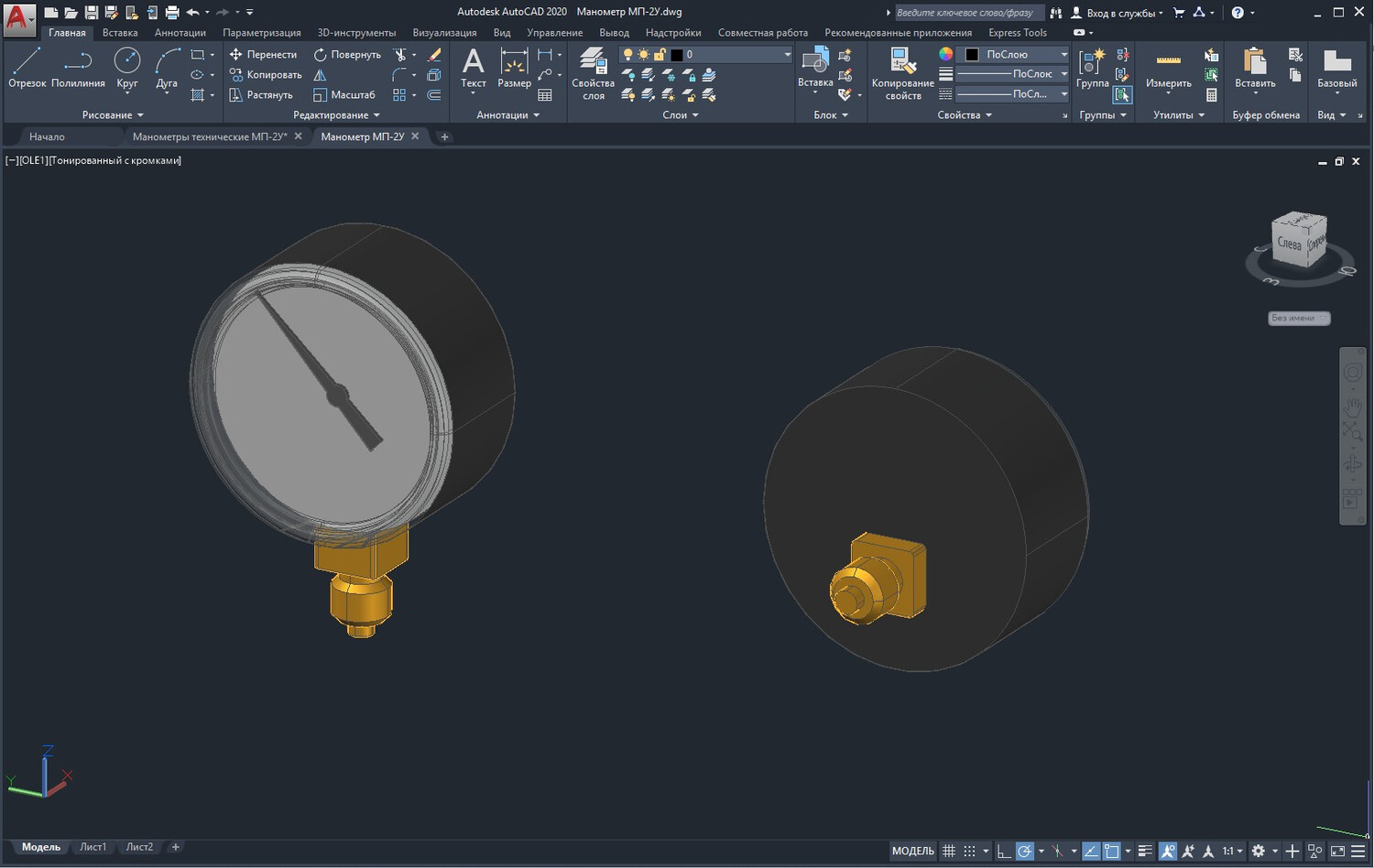

• Радиальное расположение — присоединительный штуцер выведен вниз, прибор устанавливается на панели и лицевой стороной обращён к оператору. Самый распространённый вариант для щитов и пультов КИПиА.
• Осевое расположение — штуцер выведен с задней стороны корпуса, что удобно при монтаже на трубопроводе в стеснённых условиях, где фронтальная установка невозможна.
• Фланцевое исполнение — присоединение через ответный фланец, применяется на объектах с повышенными требованиями к герметичности и виброустойчивости соединения.

Метод построения геометрии

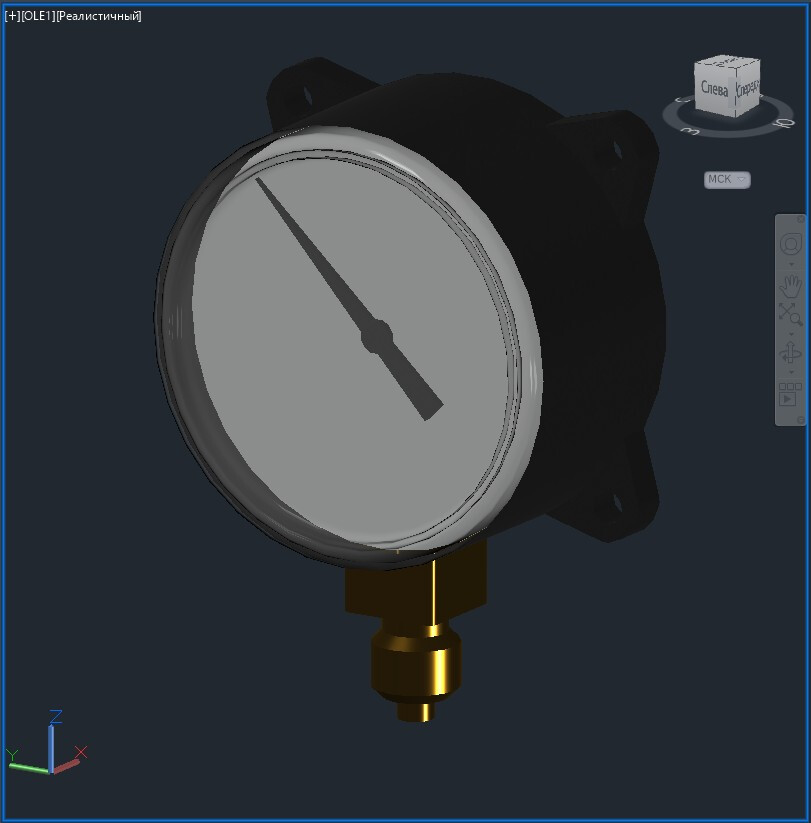

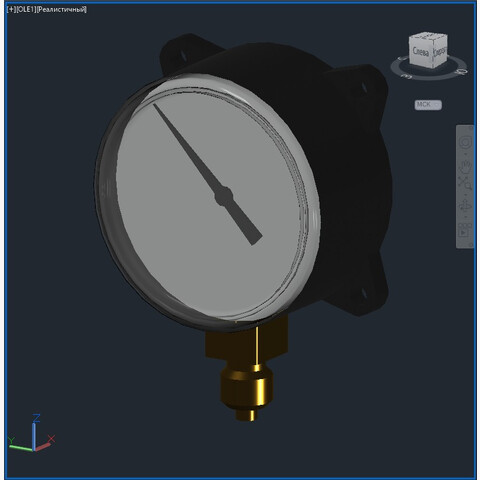

Все 3D‑модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО). Геометрия полностью воспроизводит внешний облик и габариты реального прибора: корпус, шкалу, стрелку, штуцер либо фланец, крепёжные элементы. Замкнутый объёмный контур обеспечивает корректные массо‑инерционные характеристики, что важно при включении манометров в сборочные узлы, расчётах массы панели или шкафного блока и оформлении конструкторской документации.

Совместимость и экспорт

Файлы подготовлены для интеграции в популярные среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

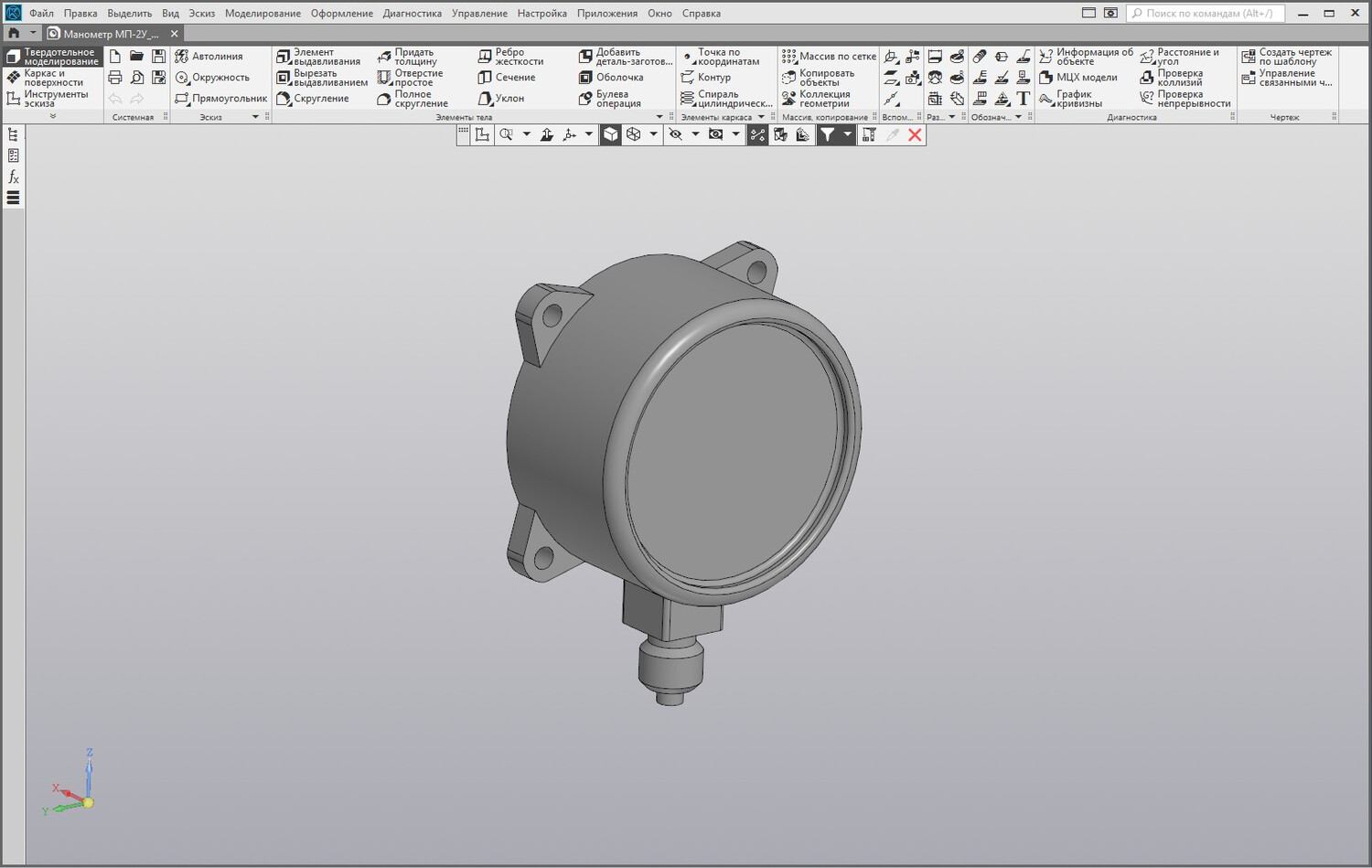

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие программы;

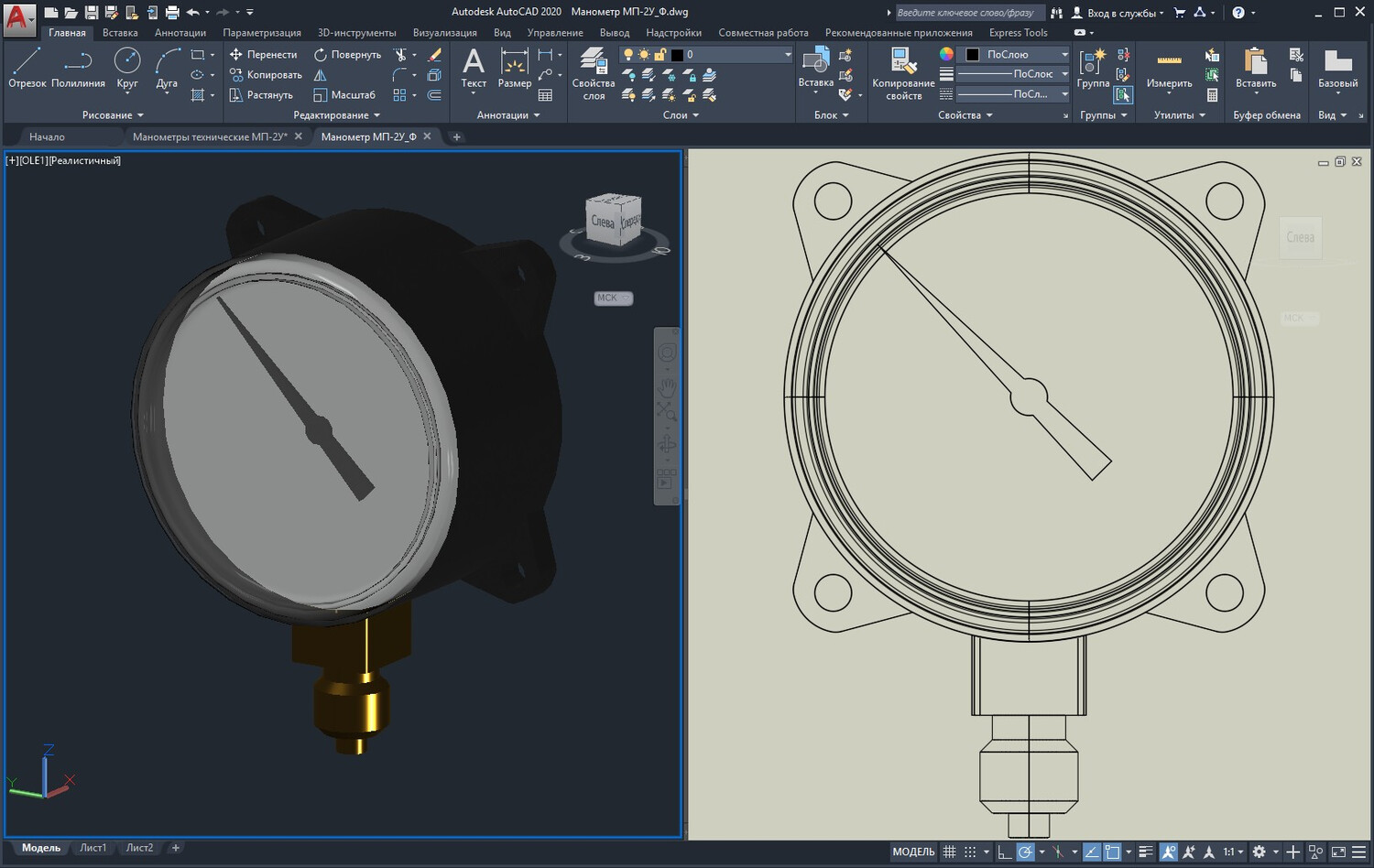

• сформировать 2D‑чертежи с основными видами и сечениями;
• выполнить разрезы для анализа внутренних полостей и проверки посадки присоединительных элементов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
