3D модели гаек соединительных по ГОСТ 13958-74

Инженерные 3D‑модели гаек по ГОСТ 13958 74

В нашем каталоге — комплект цифровых 3D‑моделей соединительных гаек, строго соответствующих требованиям ГОСТ 13958‑74. Изделия разработаны для крепления соединений трубопроводов по наружному конусу: такая конструкция обеспечивает высокую герметичность и устойчивость узла к вибрациям и перепадам давления. В библиотеку включены все типоразмеры, что позволяет инженерам сразу подбирать решение под конкретный проект без необходимости адаптации или доработки геометрии.

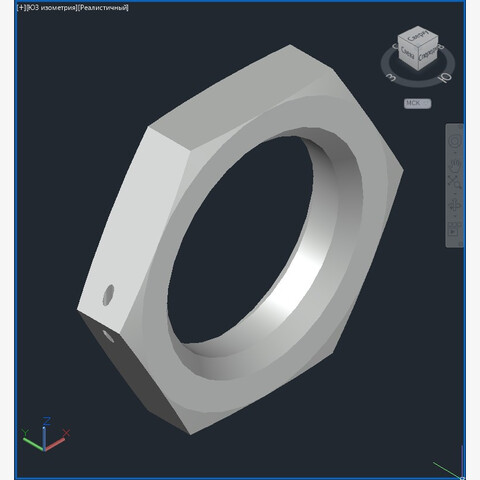

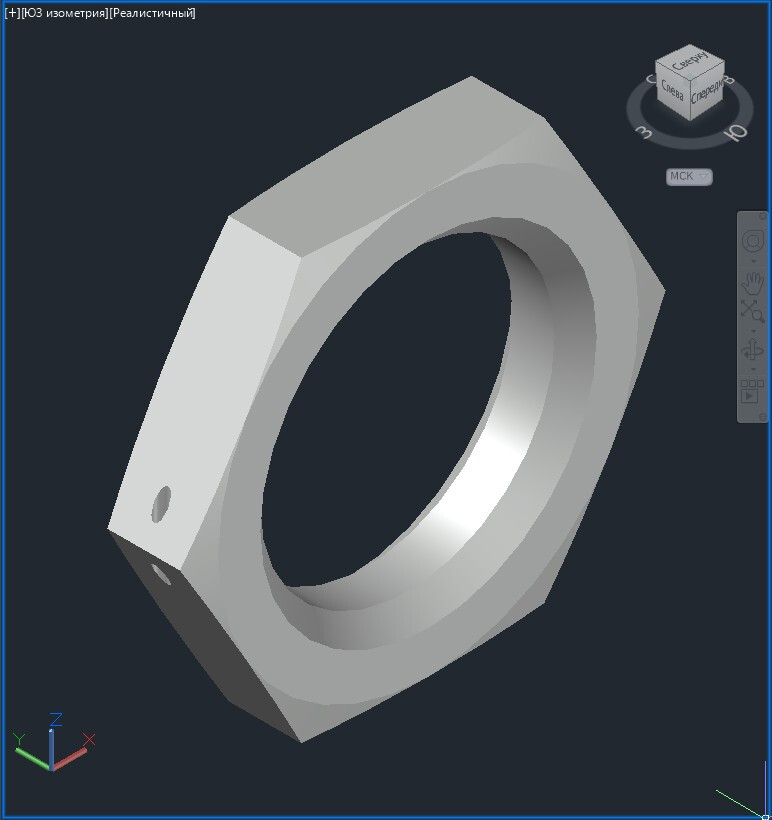

Каждая модель реализована в формате твердотельного тела (тип «ТЕЛО») — это гарантирует корректную работу в расчётных и конструкторских задачах: от простых визуализаций до сложных прочностных и гидродинамических симуляций.

Быстрый подбор параметров благодаря продуманной визуализации

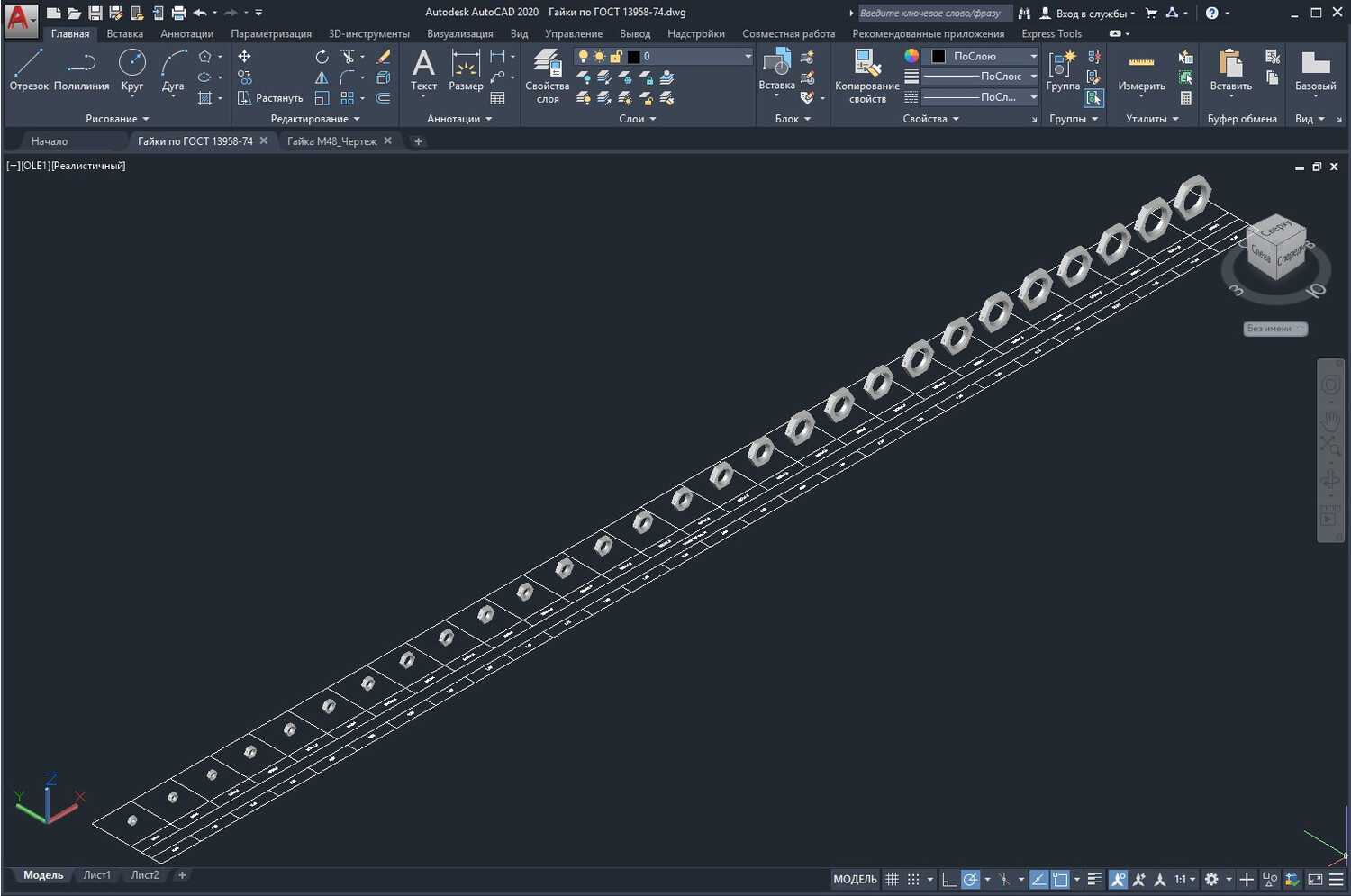

Для удобства работы все 3D‑модели размещены на единой информационной сетке. На ней для каждой позиции чётко указаны типоразмер и масса изделия — это позволяет быстро оценить характеристики, сравнить варианты и принять решение без перехода к отдельным карточкам. Такой формат особенно удобен при работе с большими спецификациями и при формировании ведомостей материалов

Полная совместимость с профессиональными САПР и гибкость использования

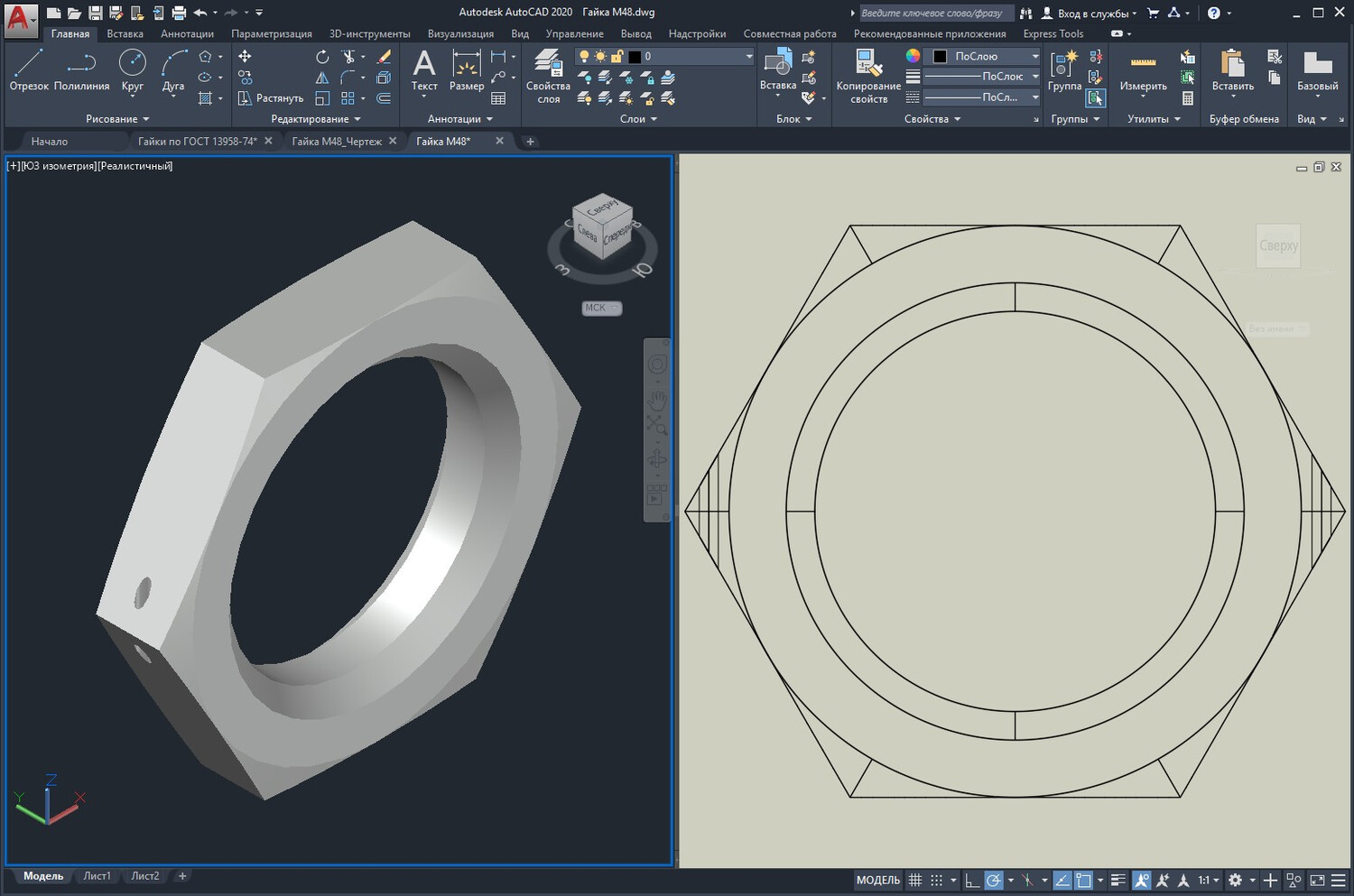

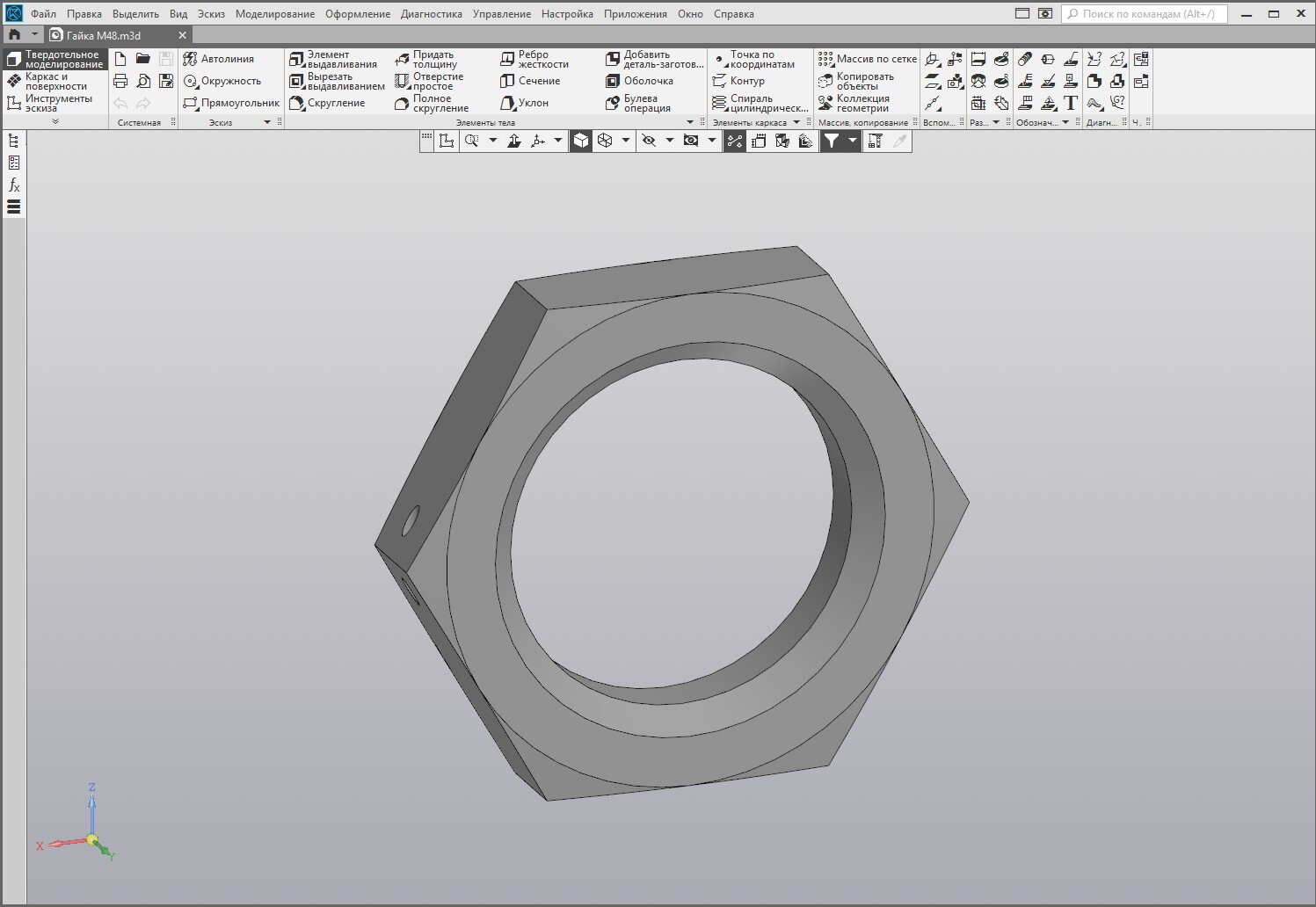

Комплект спроектирован с учётом реальных рабочих процессов проектных организаций: модели можно экспортировать в популярные системы автоматизированного проектирования — в том числе КОМПАС‑3D, SketchUp, 3ds Max и другие. Это открывает широкие возможности для дальнейшей работы:

• встраивание гайки в общую сборку трубопровода или агрегата;

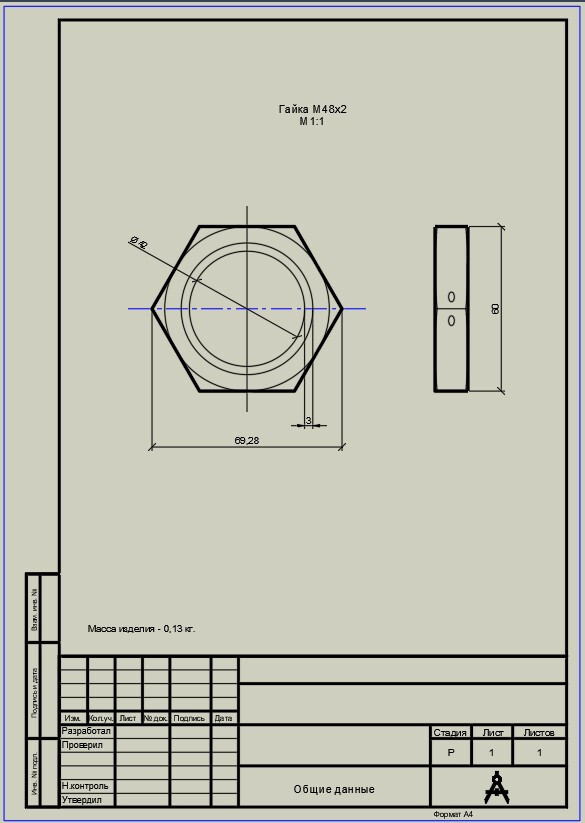

• автоматическое формирование 2D‑чертежей в привычной среде проектирования;
• построение разрезов, сечений и выносных элементов для рабочей документации;
• выполнение инженерных расчётов на базе точной геометрии.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
