3D модели заглушек по ТУ 36.1144-83

Инженерные твердотельные модели для надёжного проектирования трубопроводной арматуры

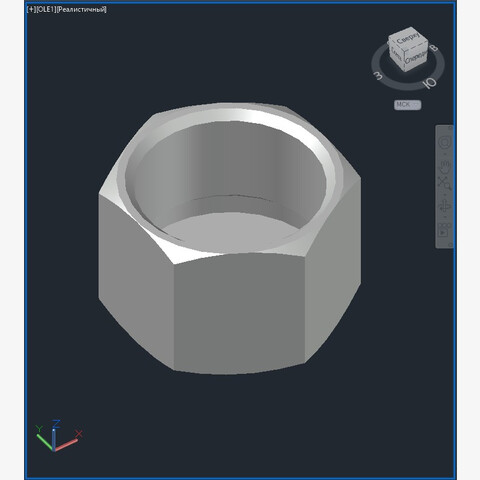

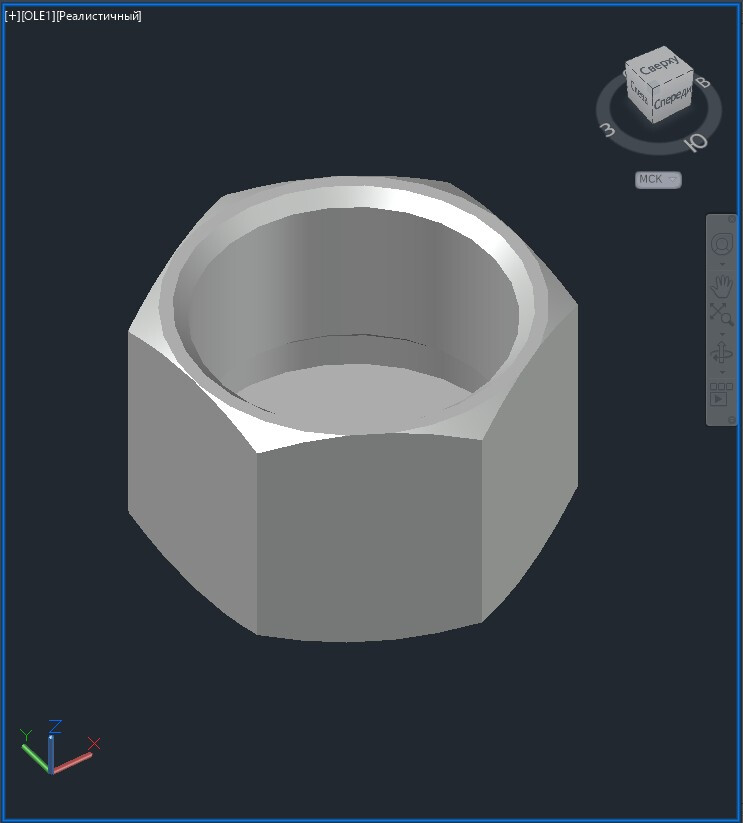

В составе цифрового комплекта — трёхмерные модели колпачков‑заглушек типа КЗ, выполненные в соответствии с требованиями ТУ 36.1144‑83. Изделия оснащены трубной цилиндрической резьбой — такое конструктивное решение обеспечивает удобное и герметичное перекрытие концов труб, востребованное в системах водоснабжения, паропроводах, технологических линиях и других инженерных сетях. В наборе представлены все типоразмеры, предусмотренные технической документацией, что позволяет подобрать заглушку под конкретный диаметр трубопровода без дополнительных расчётов.

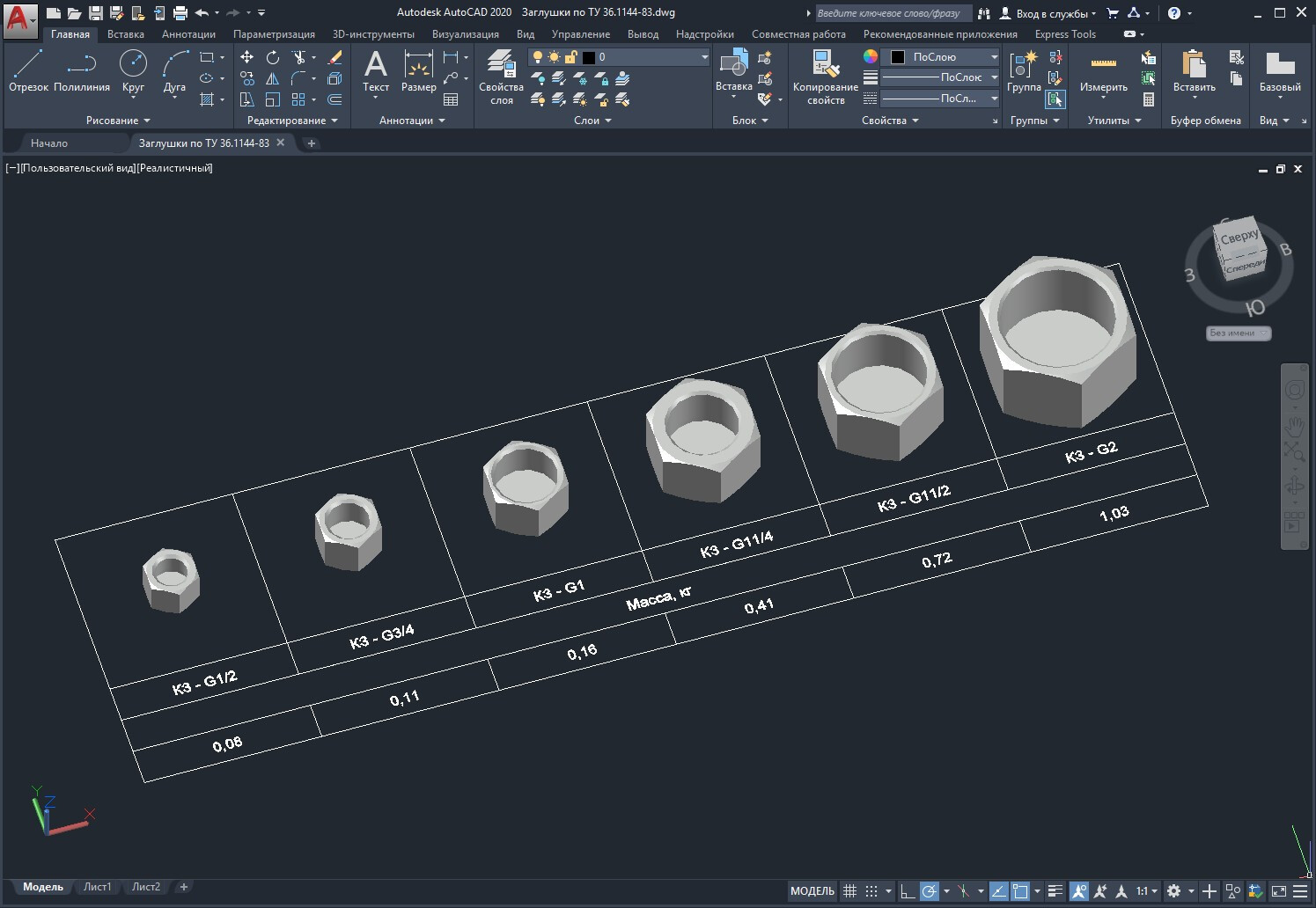

Каждая модель реализована в формате твердотельного тела (тип «ТЕЛО»), благодаря чему геометрия пригодна для полноценного инженерного анализа: проверки собираемости, расчёта масс‑инерционных характеристик, выявления пересечений в сборке и подготовки к прочностным расчётам. Модели размещены на информационной сетке, где для каждого элемента указаны типоразмер и масса — эти данные критически важны при компоновке узлов, расчёте нагрузок на крепления и формировании спецификаций. Такой способ представления данных заметно ускоряет подбор изделий и снижает вероятность ошибок при проектировании.

Совместимость с САПР и готовые инструменты для конструкторской документации

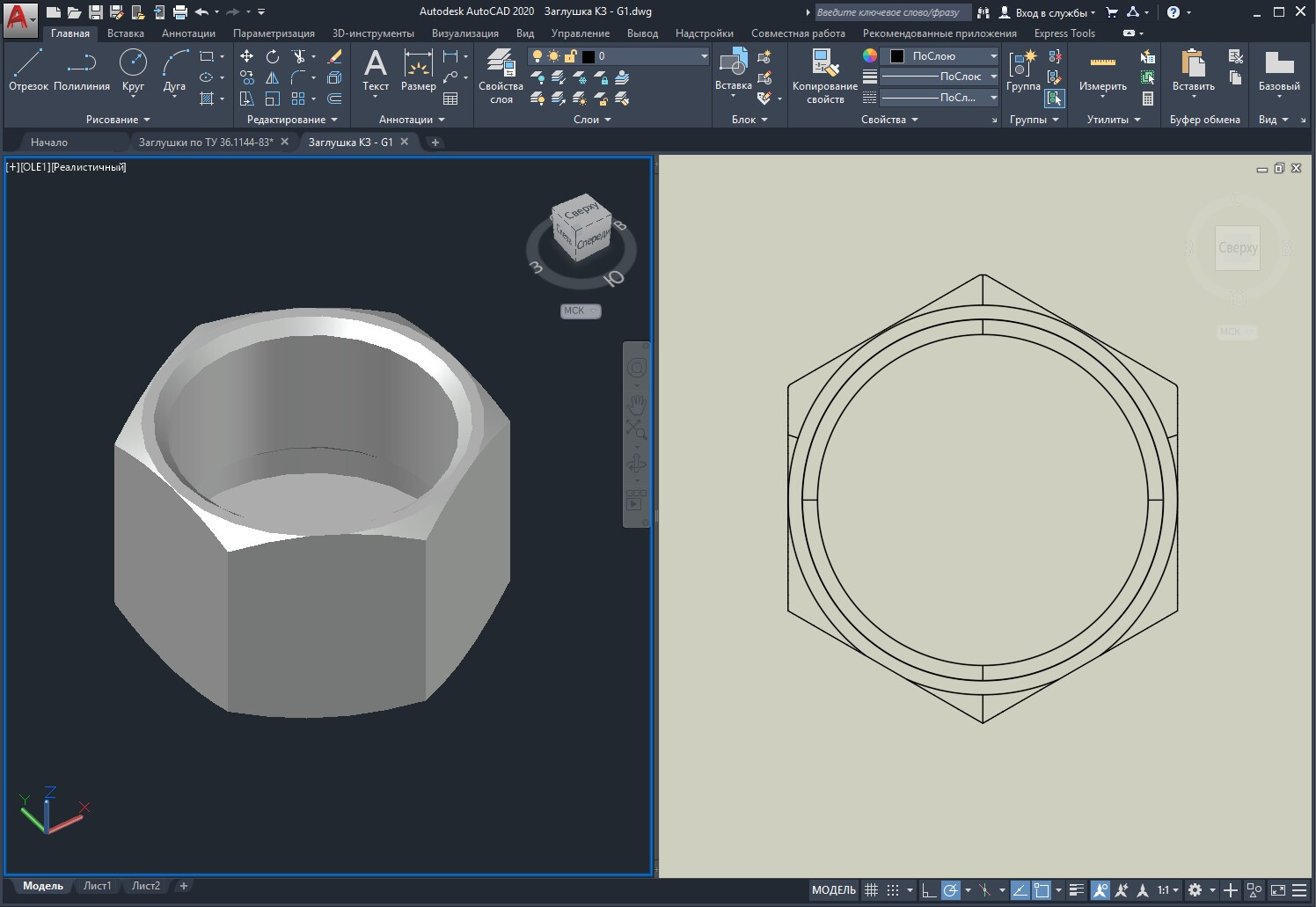

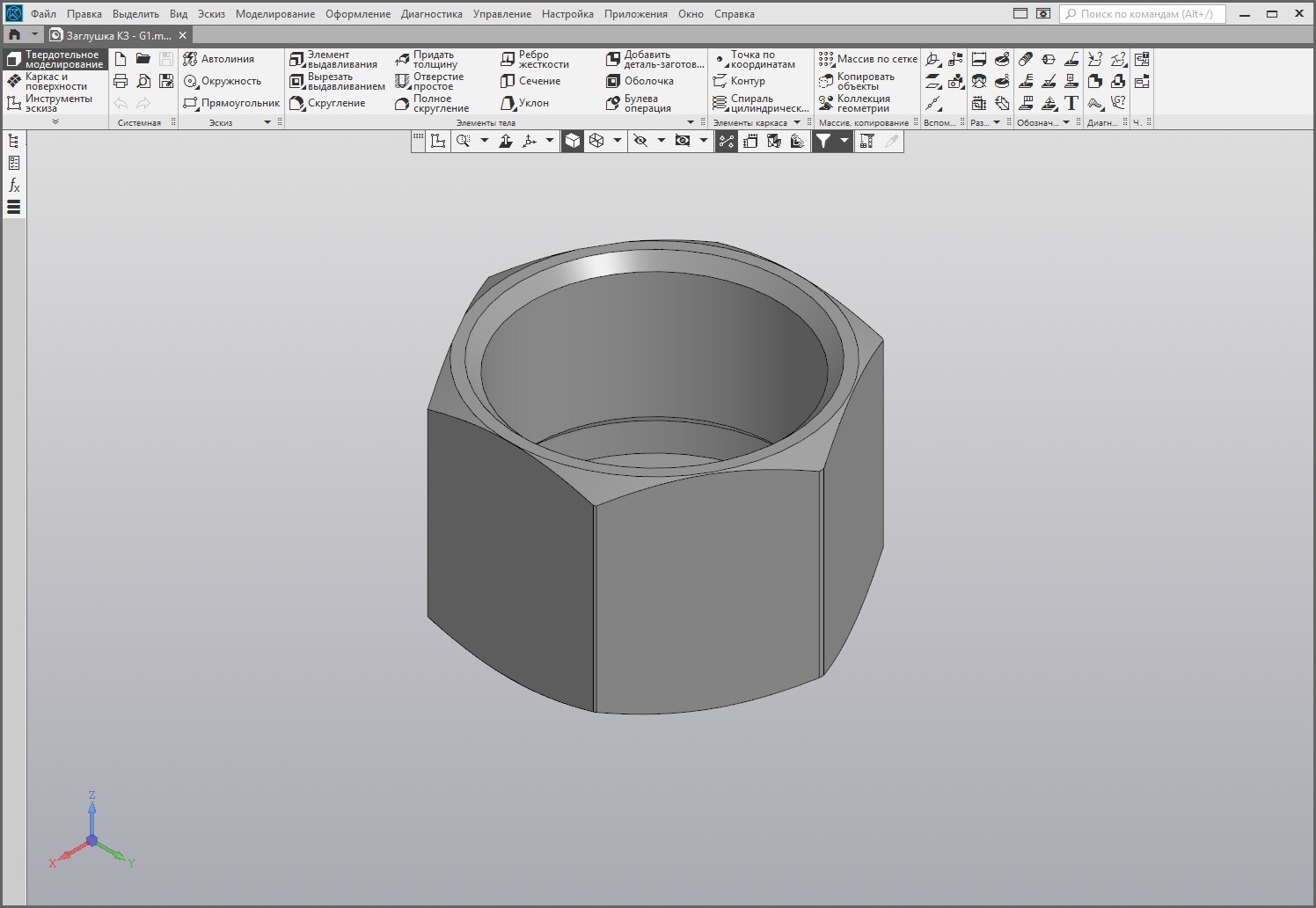

Комплект разработан с учётом реальных потребностей проектировщиков: модели корректно обрабатываются стандартными средствами САПР и без потери точности экспортируются в сторонние программные среды. Вы сможете перенести геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие платформы, сохранив все размерные и топологические характеристики. На базе 3D‑моделей можно автоматически получать 2D‑чертежи, формировать разрезы, сечения и виды — это позволяет сразу включать элементы в рабочую документацию, минуя этап ручного черчения.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
