Профессиональные модели съёмных болтов по ГОСТ 24379.1‑2012

Ищете готовые цифровые решения для проектирования узлов крепления тяжёлого оборудования и строительных конструкций? Представляем комплект 3D‑моделей съёмных фундаментных болтов, выполненных в строгом соответствии с ГОСТ 24379.1‑2012. Эти крепёжные элементы — ключевое звено при фиксации массивных конструкций: они обеспечивают устойчивость и долговечность соединений, а цифровые модели позволяют заранее отработать все нюансы монтажа и избежать ошибок на этапе строительства.

В наборе представлены все типоразмеры для исполнений 1 и 2 — это даёт проектировщику полный спектр вариантов для подбора оптимального крепежа под конкретные нагрузки и условия эксплуатации. Модели учитывают все нормативные требования к геометрии и прочностным параметрам, что особенно важно при работе с ответственными объектами.

Прозрачность параметров, удобство подбора и полная интеграция в рабочие процессы

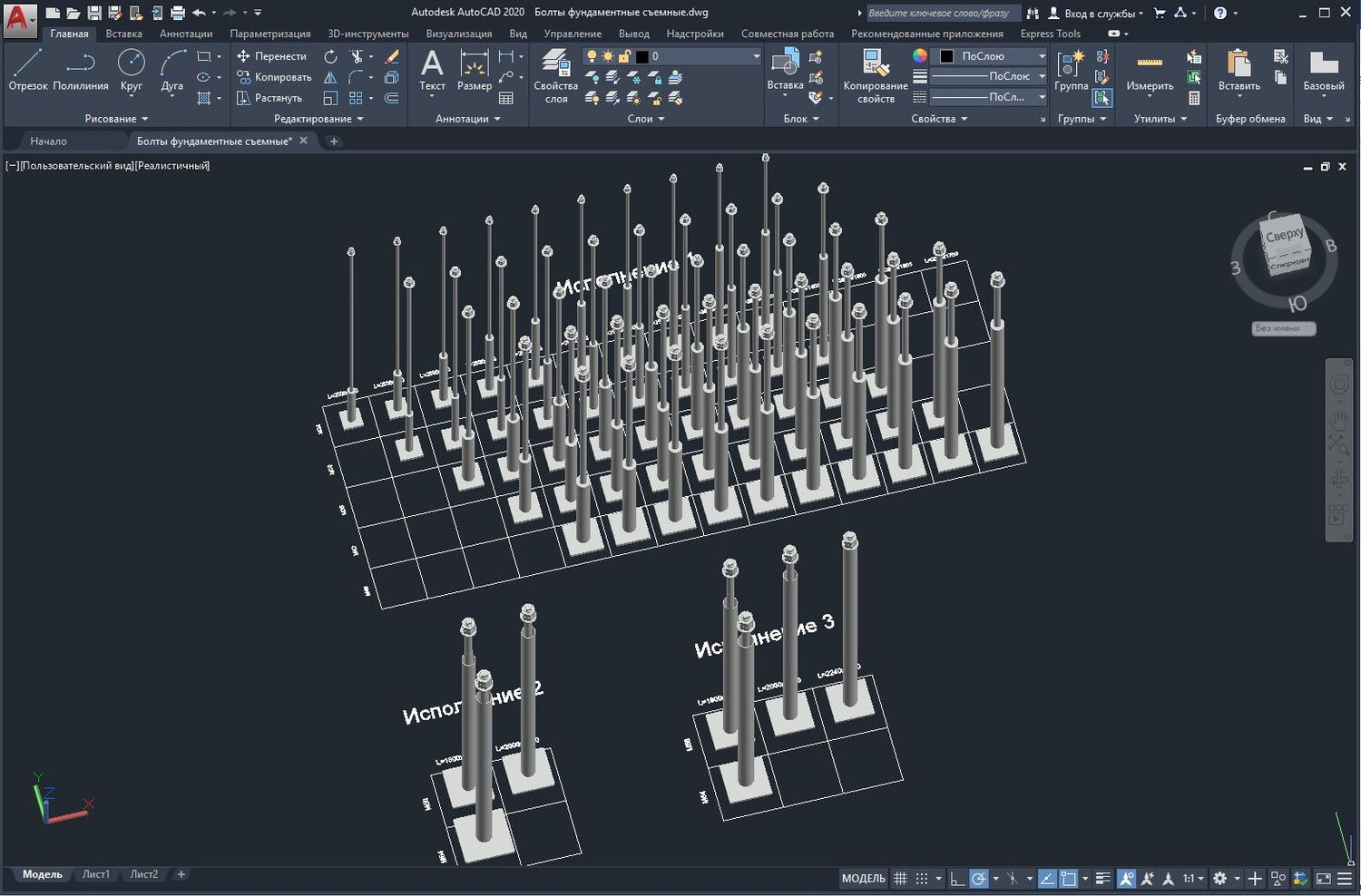

Для максимальной наглядности и скорости работы все модели размещены на единой информационной сетке: рядом с каждым болтом указаны его типоразмер и длина. Такой подход позволяет моментально оценить габариты изделий, корректно рассчитать шаг установки и сформировать точные спецификации без дополнительных справочных данных.

Все модели выполнены в формате твёрдотельного моделирования (тип «ТЕЛО»), что гарантирует высокую точность геометрии и пригодность для инженерных расчётов. Благодаря этому вы сможете:

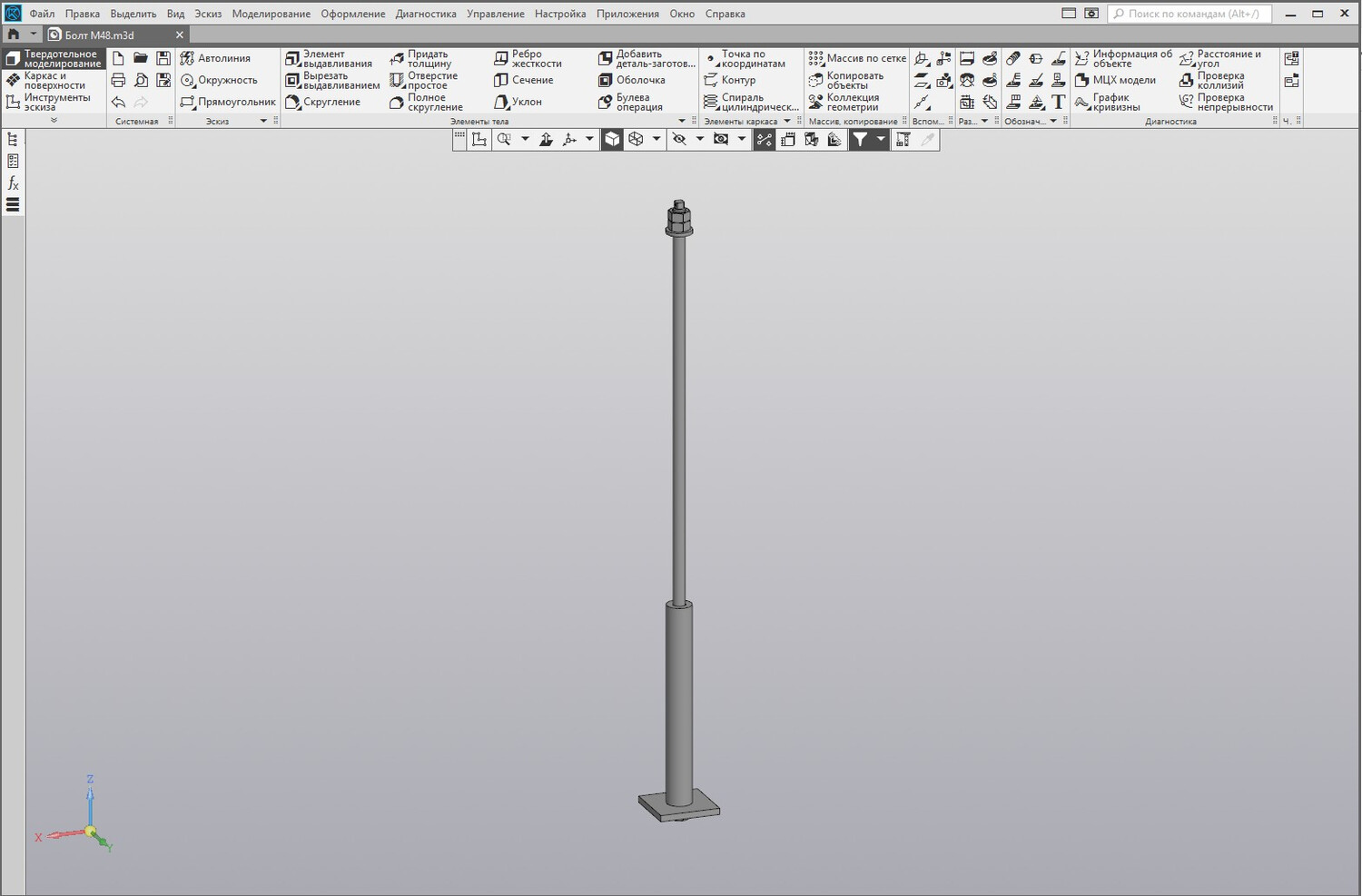

• экспортировать 3D‑геометрию в популярные САПР — КОМПАС‑3D, SketchUp, 3ds Max и другие;
• выгрузить 2D‑чертежи для включения в рабочую документацию;
• построить разрезы и сечения, чтобы детально проработать узлы крепления;
• выполнить расчёты массы, центра тяжести и других характеристик как отдельных болтов, так и целых монтажных групп.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу –  «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
