Профессиональные твердотельные модели болтов по ГОСТ 24379.1‑2012

Ищете готовые цифровые модели крепёжных изделий для интеграции в проектную документацию? Предлагаем комплект 3D‑моделей фундаментных изогнутых болтов, выполненных в полном соответствии с ГОСТ 24379.1‑2012. Модели разработаны специально для инженеров, проектировщиков и специалистов по конструированию — они позволяют ускорить подготовку чертежей, расчёт нагрузок и согласование узлов крепления.

Что входит в комплект и какие задачи решает

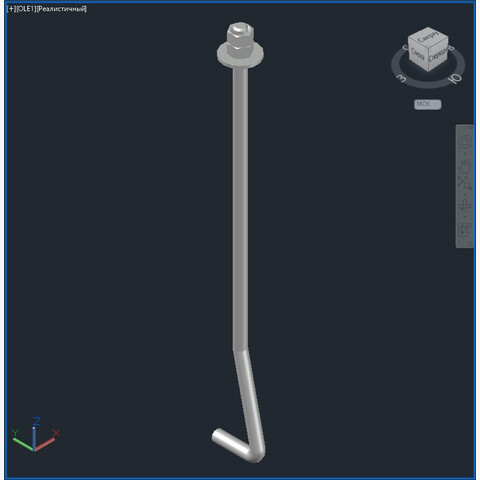

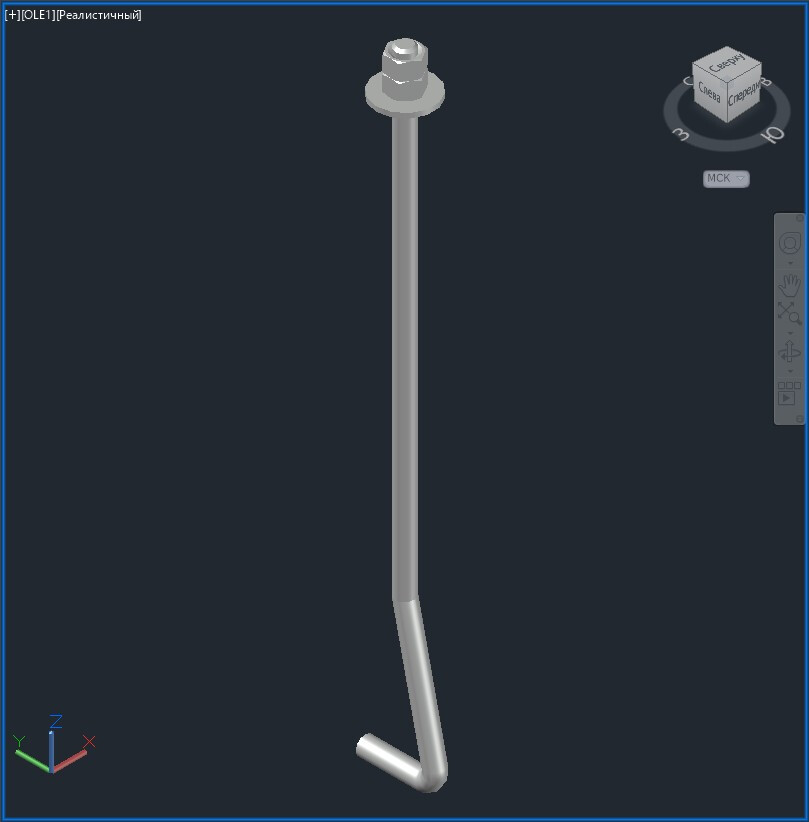

В набор включены 3D‑модели всех типоразмеров фундаментных изогнутых болтов в исполнениях 1 и 2. Каждая модель реализована как полноценное твердотельное тело (тип «ТЕЛО»), что обеспечивает корректную работу с геометрией: расчёт массы, построение сечений, анализ пересечений и формирование спецификаций.

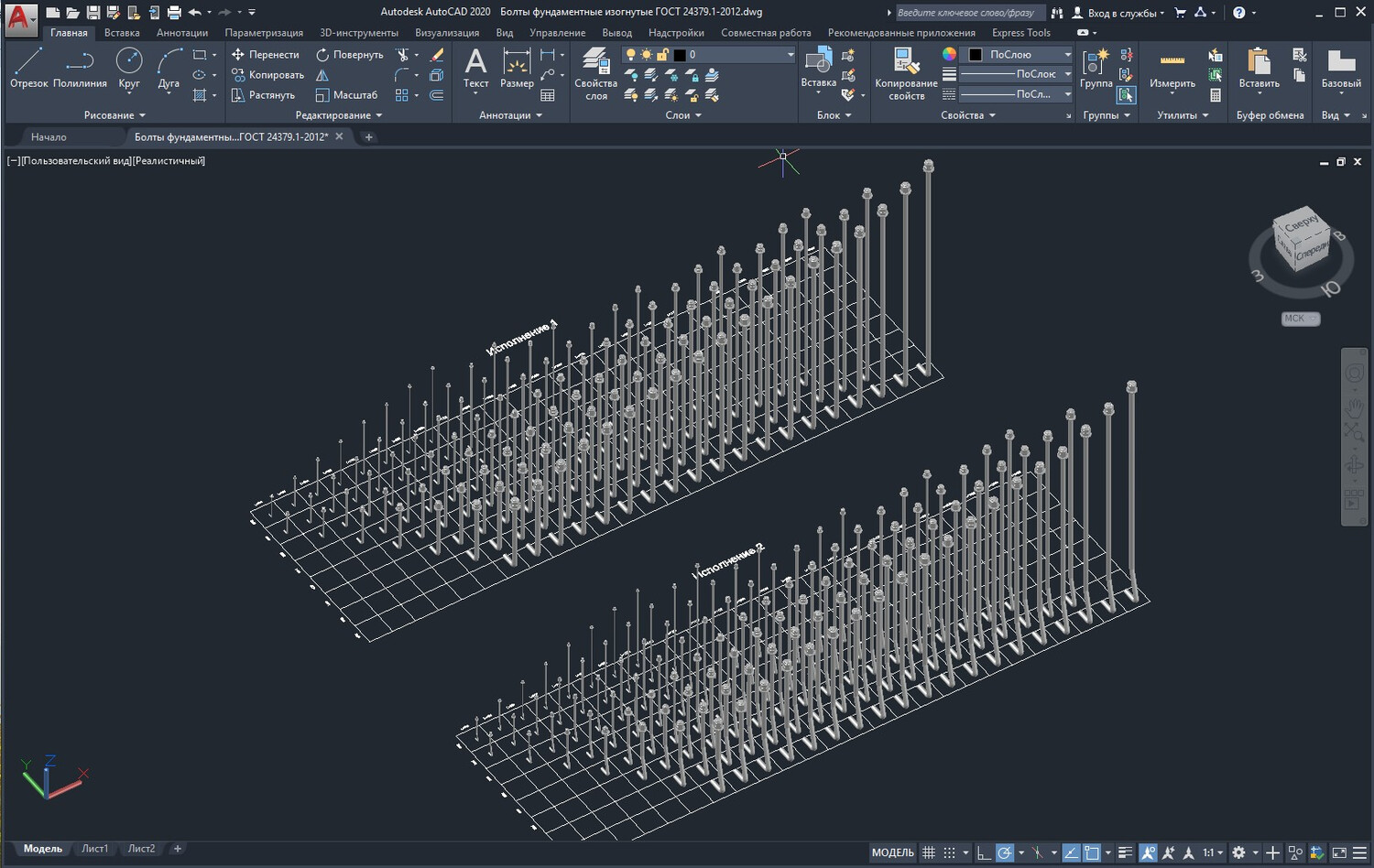

Модели размещены на единой информационной сетке — это удобная визуальная система, где для каждого типоразмера указаны ключевые параметры: габариты и тип изделия. Такой подход экономит время на поиск данных и снижает риск ошибок при подборе крепежа.

Совместимость и возможности работы в САПР

Комплект оптимизирован для использования в популярных системах автоматизированного проектирования. С помощью стандартных инструментов САПР вы сможете:

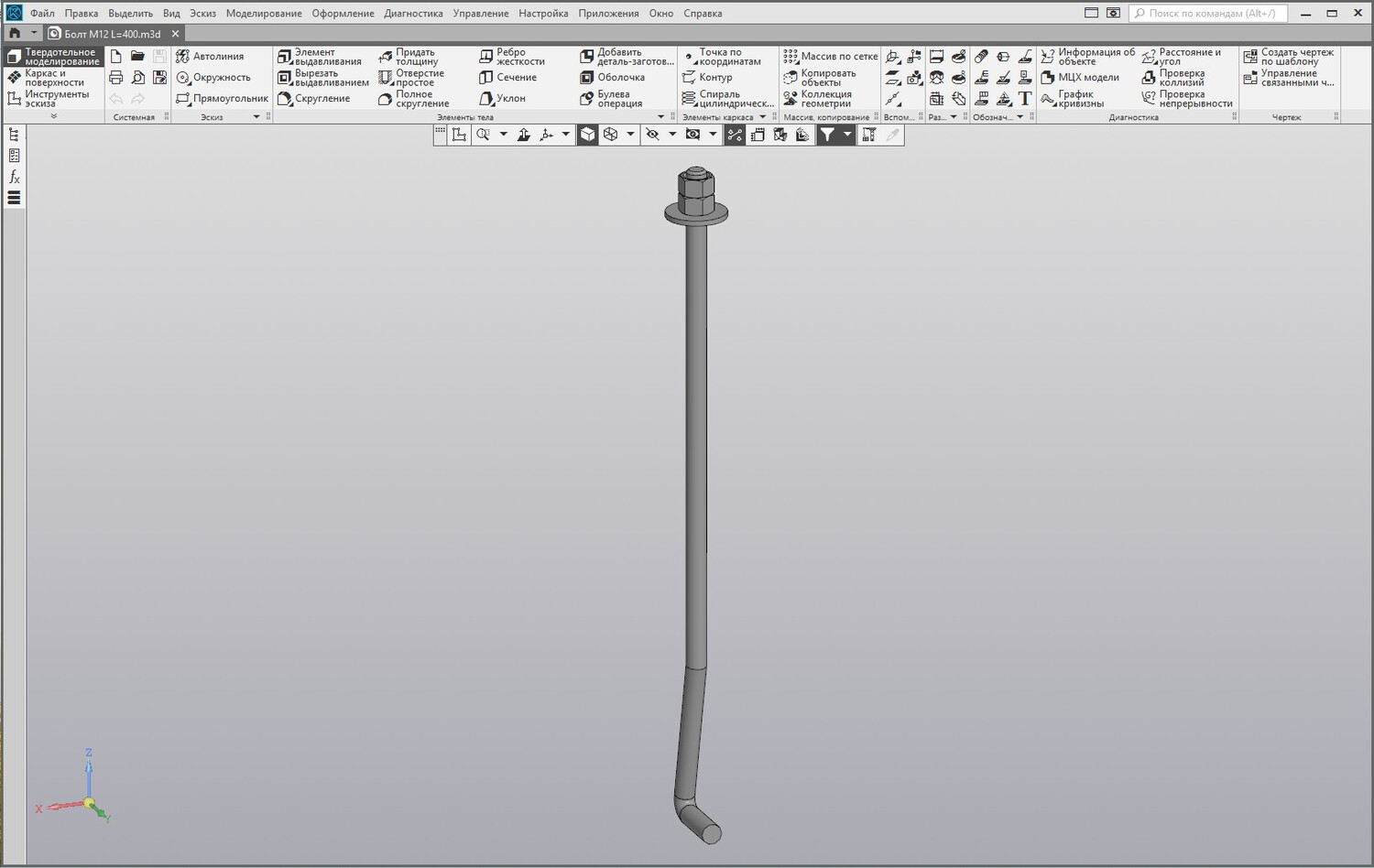

• экспортировать 3D‑геометрию в форматы, поддерживаемые КОМПАС‑3D, SketchUp, 3ds Max и другими программами;
• выгружать 2D‑чертежи и формировать виды, необходимые для рабочей документации;
• строить разрезы, сечения и выносные элементы для детализации узлов;
• выполнять массовые операции — копировать, масштабировать, вращать модели без потери точности.

Форматы файлов:

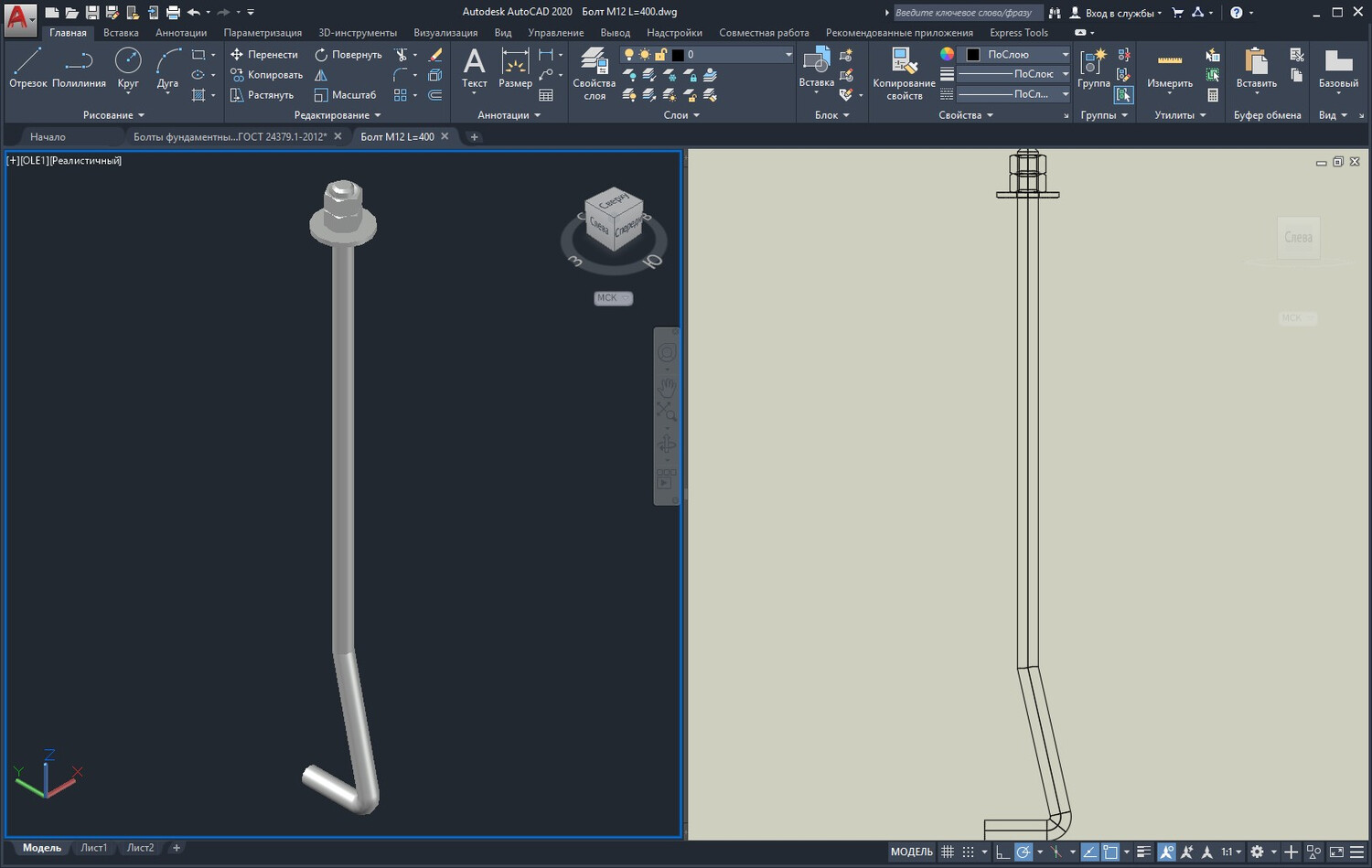

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
