Профессиональные твердотельные модели для САПР‑проектирования

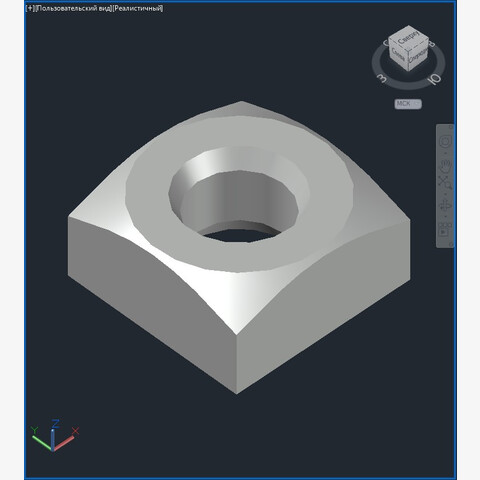

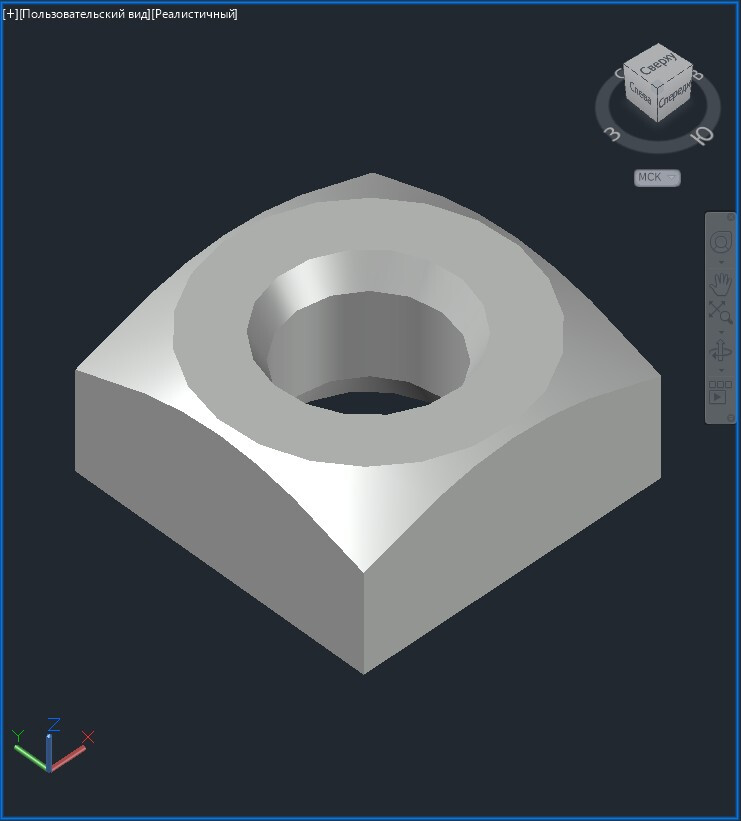

Ищете точные цифровые аналоги крепёжных изделий для интеграции в проектную документацию? Предлагаем комплект 3D‑моделей квадратных гаек по стандарту DIN 557 — решение, адаптированное под требования современного инженерного моделирования. Модели выполнены в формате твердотельного тела: это даёт возможность полноценно работать с геометрией — строить сечения, рассчитывать массы, формировать сборочные единицы и проводить проверки на коллизии.

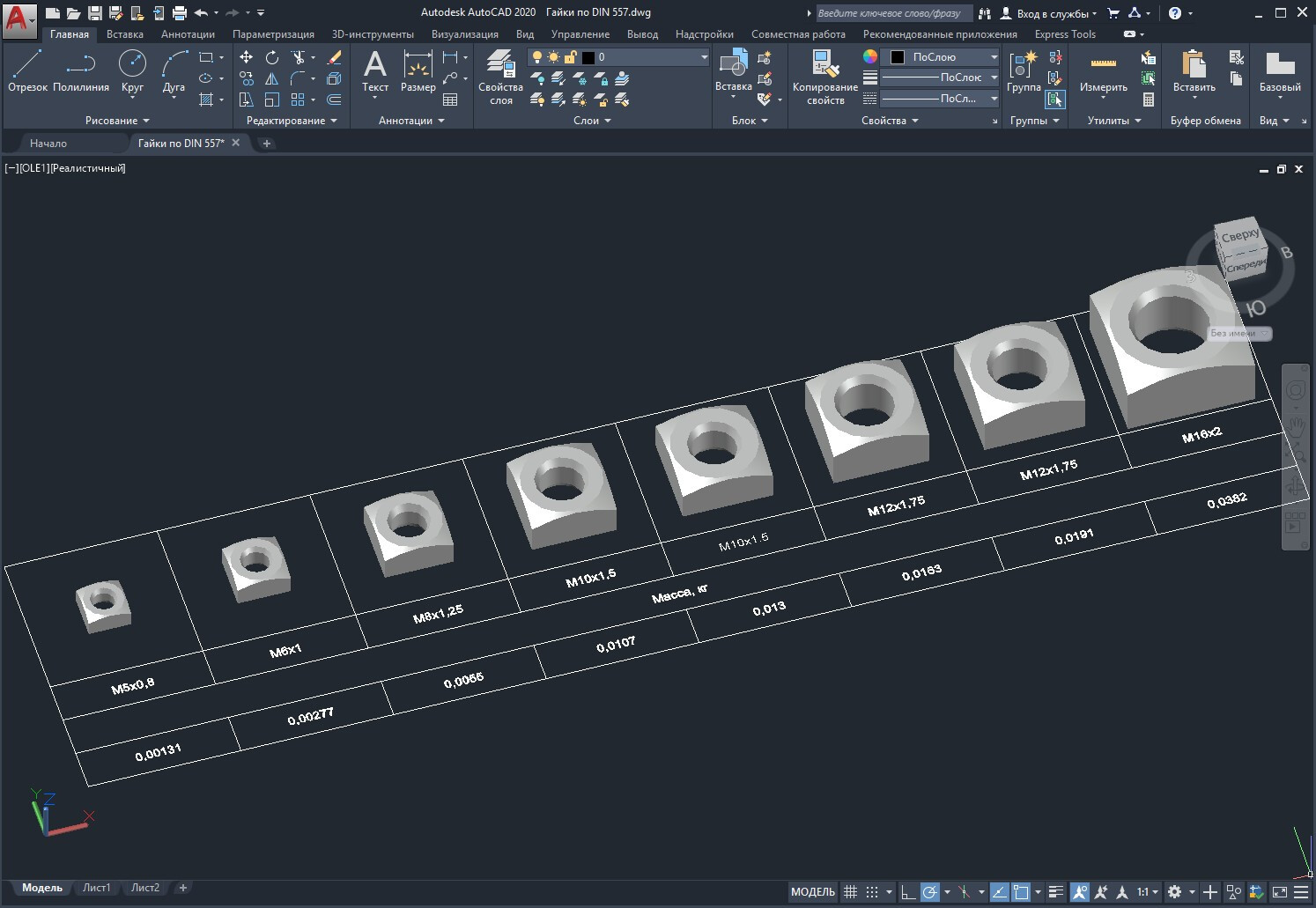

В наборе представлены все типоразмеры гаек, регламентированные стандартом. Каждая модель сопровождается техническими данными: на общей информационной сетке указаны типоразмер и масса изделия — это ускоряет подбор крепежа и упрощает формирование спецификаций. Такой подход экономит время на ручном вводе параметров и снижает риск ошибок при комплектации узлов.

Гибкость экспорта и совместимость с популярными САПР

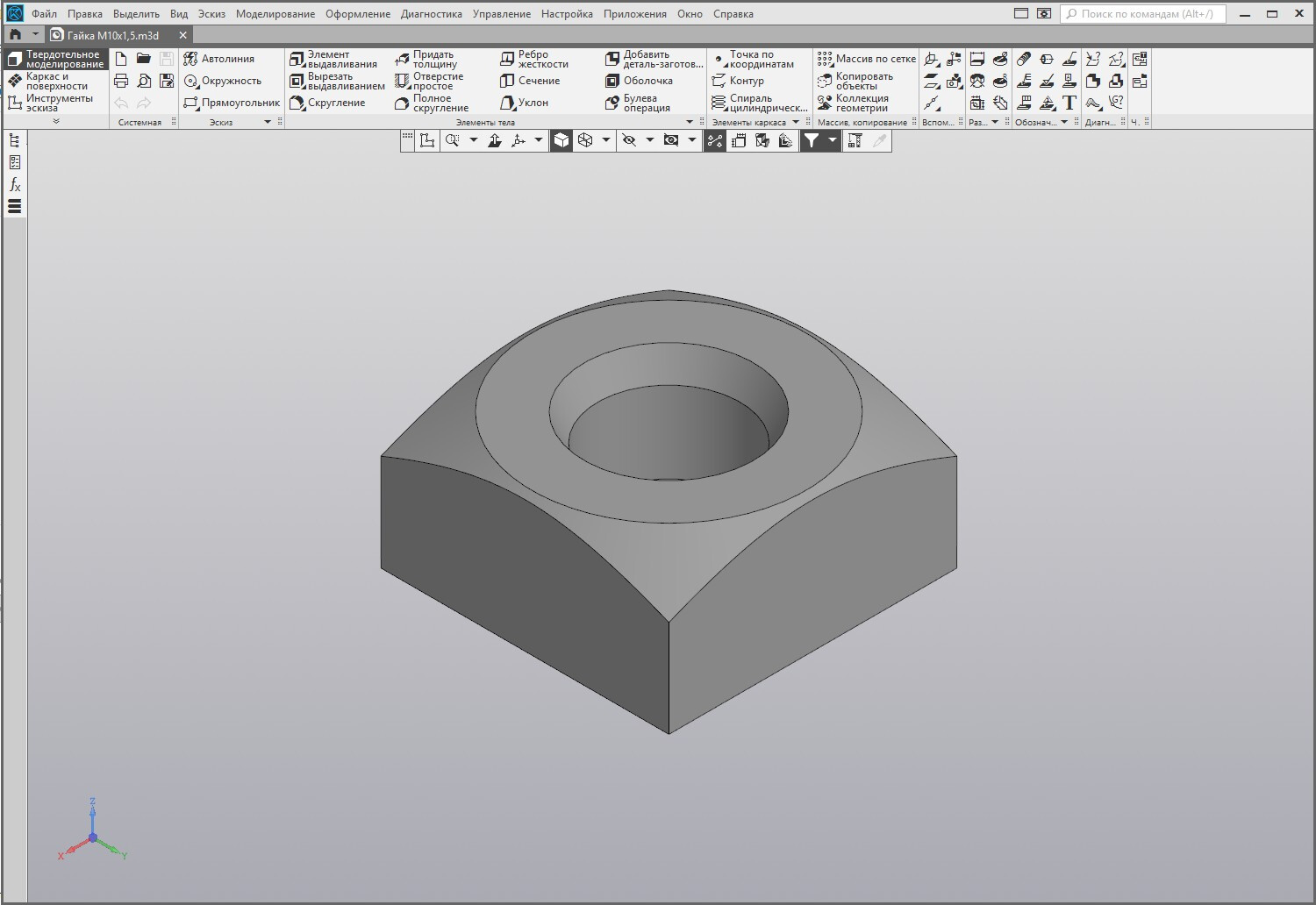

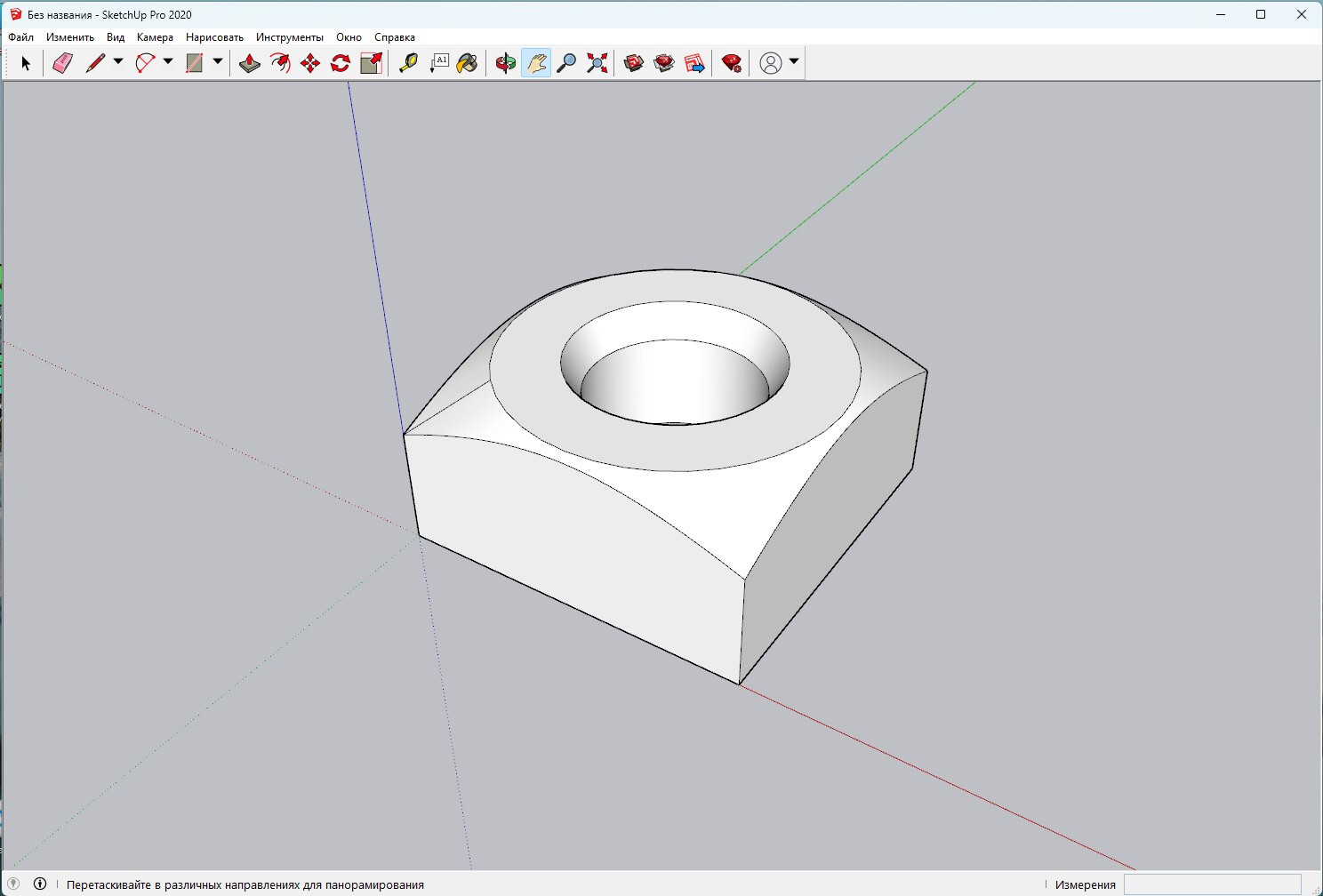

Комплект оптимизирован для бесшовной интеграции в рабочие процессы проектных бюро и конструкторских отделов. С помощью стандартных инструментов САПР вы можете экспортировать 3D‑модели в сторонние системы — в том числе КОМПАС‑3D, SketchUp, 3ds Max и другие. Помимо трёхмерной геометрии, доступна выгрузка 2D‑чертежей, формирование разрезов, видов и проекций — всё это позволяет использовать модели как основу для рабочей документации.

Формат твердотельного моделирования гарантирует корректную передачу геометрии и физических свойств изделий, что особенно важно при расчётах прочности соединений и автоматизированном подборе крепежа. Комплект подойдёт проектировщикам, технологам и инженерам, которым нужна достоверная цифровая база стандартных элементов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
