3D модели болтов фундаментных с анкерной плитой по ГОСТ 24379.1-2012

Точные твердотельные модели болтов с анкерной плитой по ГОСТ 24379.1 2012

Нужен надёжный цифровой комплект крепёжных элементов для проектных работ? Предлагаем 3D‑модели фундаментных болтов с анкерной плитой, разработанные строго по ГОСТ 24379.1‑2012. Модели ориентированы на профессиональное применение: они позволяют корректно прорабатывать узлы крепления, выполнять расчёты и формировать рабочую документацию без потери точности геометрии.

Состав комплекта и ключевые параметры

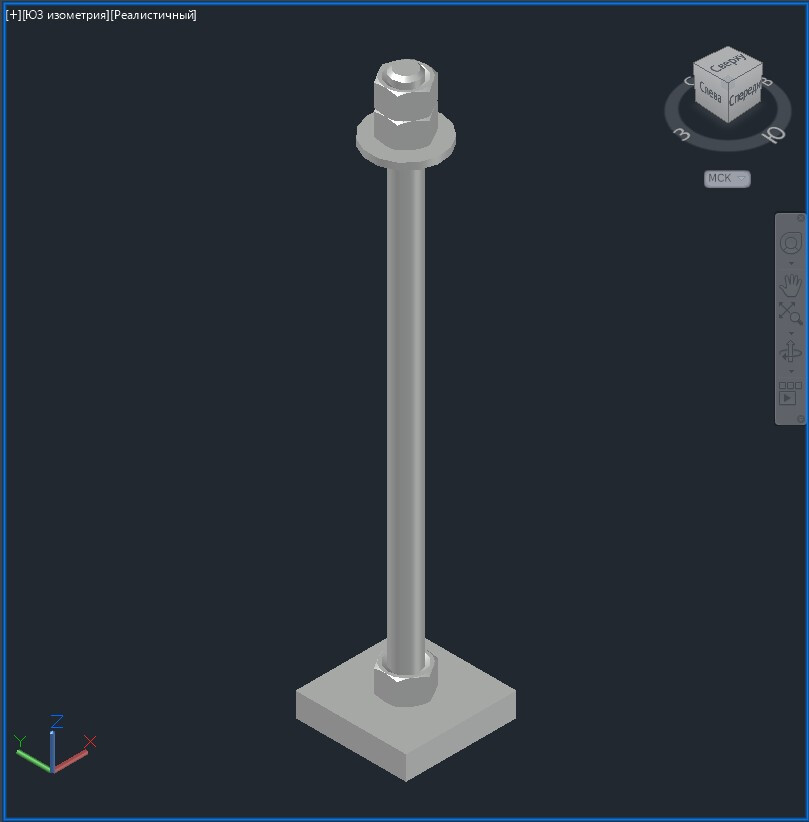

В набор входят твердотельные 3D‑модели всех типоразмеров фундаментных болтов с анкерной плитой в исполнениях 1 и 2. Каждая модель реализована как полноценное тело (тип «ТЕЛО»), что даёт возможность корректно рассчитывать массу, строить сечения, анализировать пересечения и автоматически формировать спецификации.

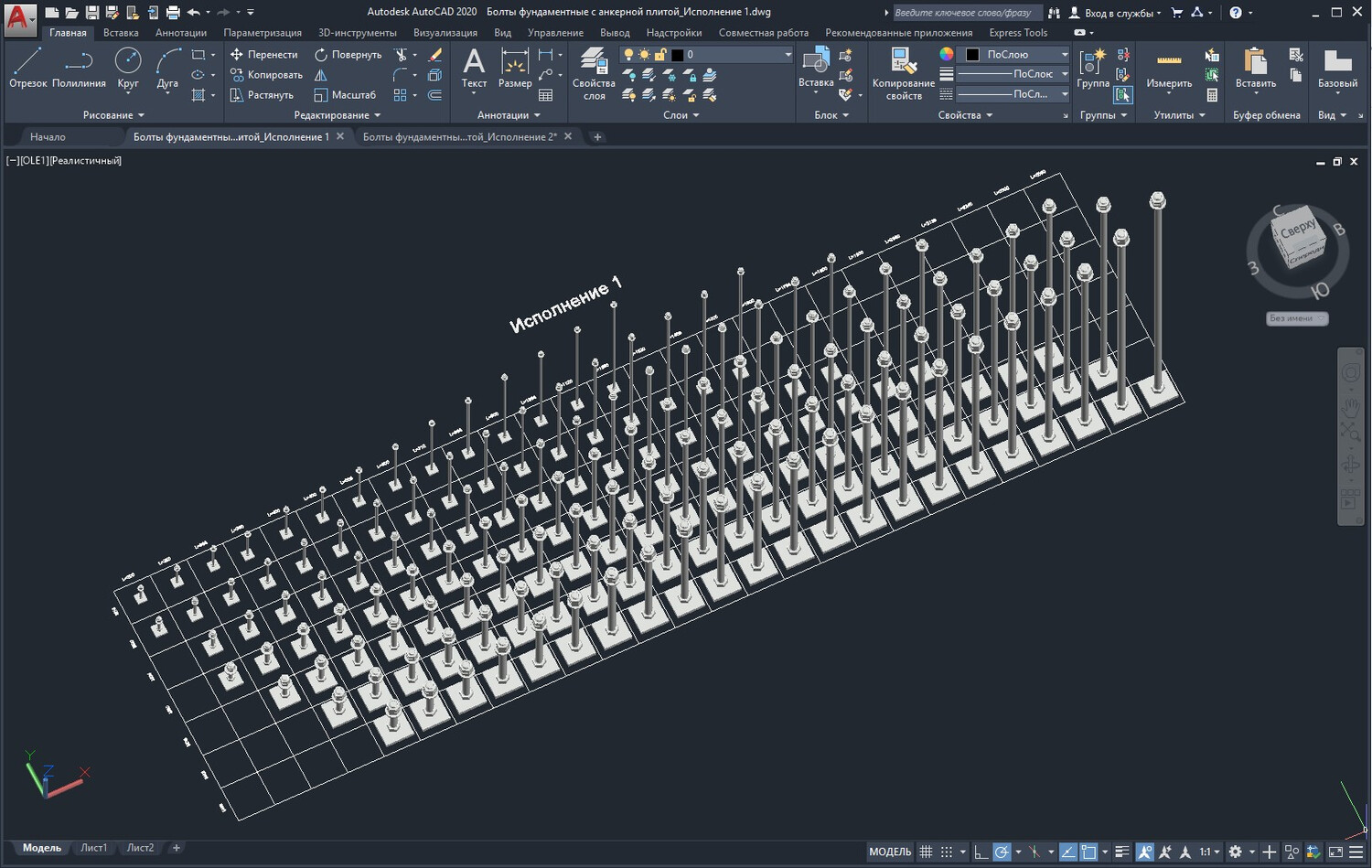

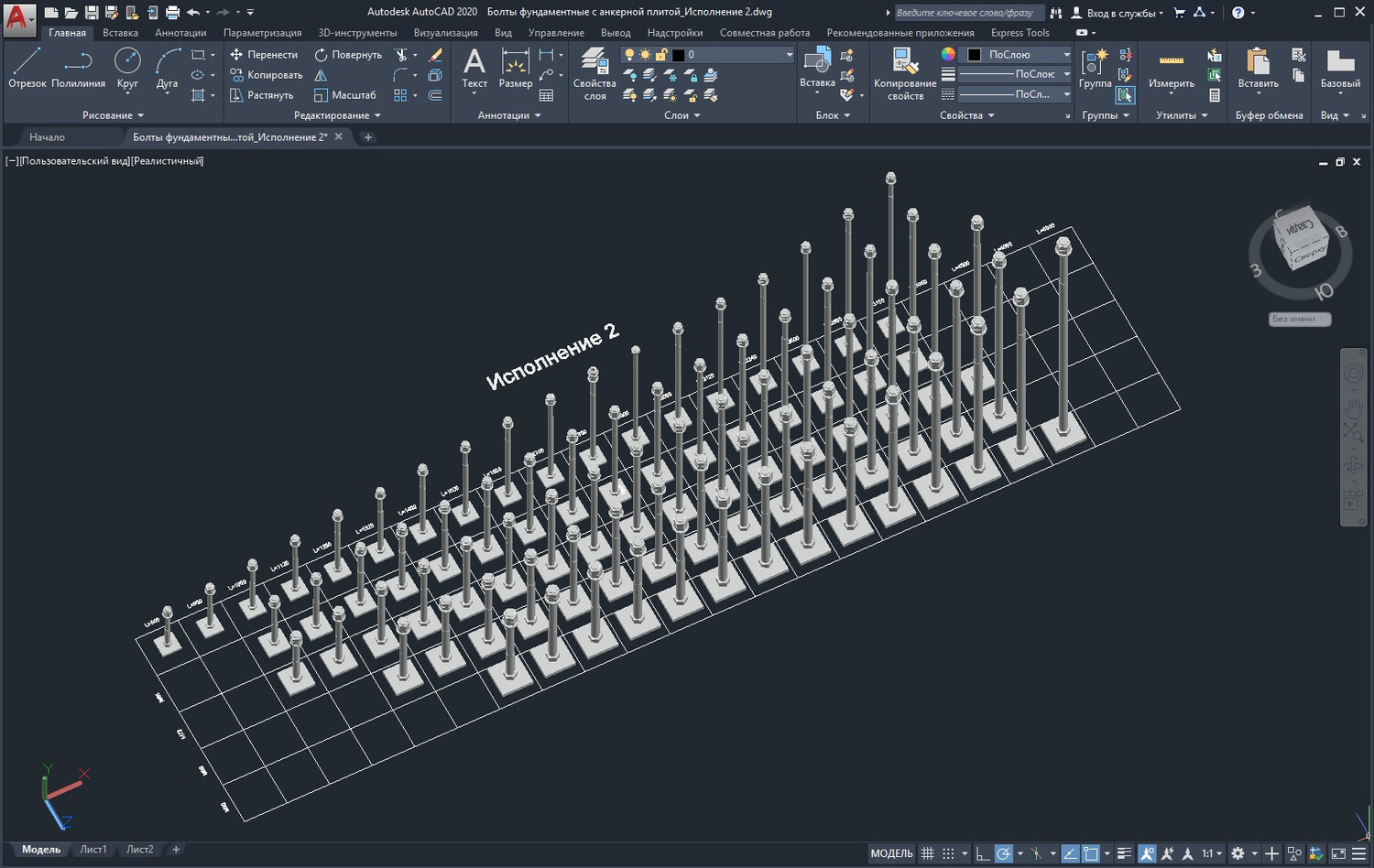

Модели размещены на единой информационной сетке — это удобная визуальная система, где для каждого типоразмера указаны длина изделия и другие ключевые характеристики. Такая организация данных помогает быстро подбирать нужный крепёж и минимизировать ошибки при проектировании.

Возможности работы в САПР и форматы использования

Комплект адаптирован для интеграции в современные системы автоматизированного проектирования. С помощью стандартных инструментов САПР вы сможете:

• экспортировать 3D‑геометрию в форматы, совместимые с КОМПАС‑3D, SketchUp, 3ds Max и другими программами;

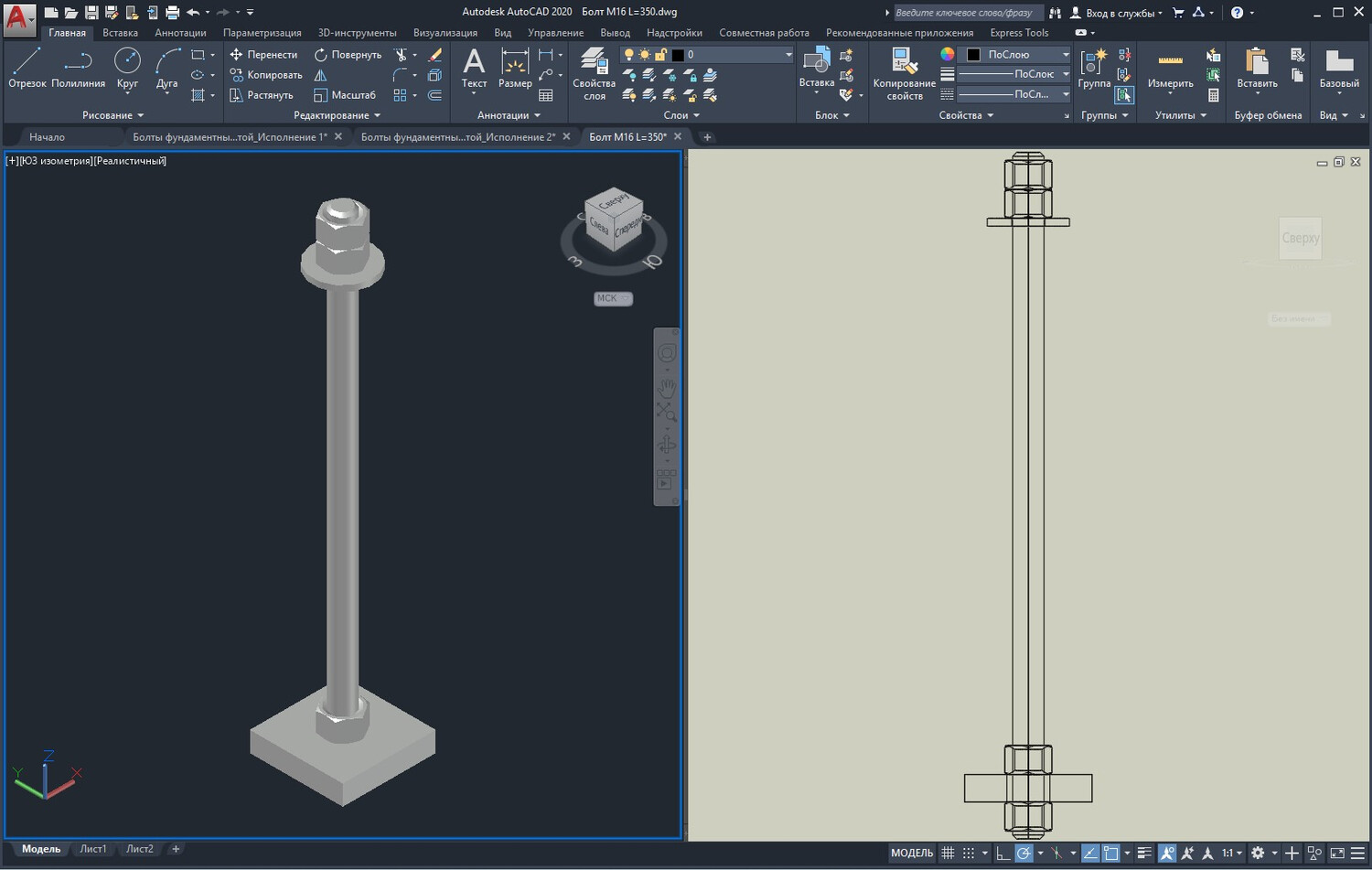

• выгружать 2D‑чертежи, формировать виды и проекционные схемы для рабочей документации;
• строить разрезы, сечения и выносные элементы для детализации монтажных узлов;
• выполнять массовые операции — копирование, масштабирование, вращение моделей без искажения параметров.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
