Чертеж штуцера по ОСТ 108.104.43-79
239.00 руб.
Конструкторская документация на штуцер с паровой рубашкой
- Автор: BASEcad
- Артикул: АТХ_0041
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Общее описание
Представленная конструкторская документация содержит комплект чертежей для штуцера с паровой рубашкой — компонента, предназначенного для интеграции в паропроводы тепловых электростанций (ТЭС). Изделие разработано в соответствии с требованиями отраслевого стандарта ОСТ 108.104.43‑79.Состав комплекта чертежей
Комплект включает несколько взаимосвязанных документов, обеспечивающих полное представление о конструкции:

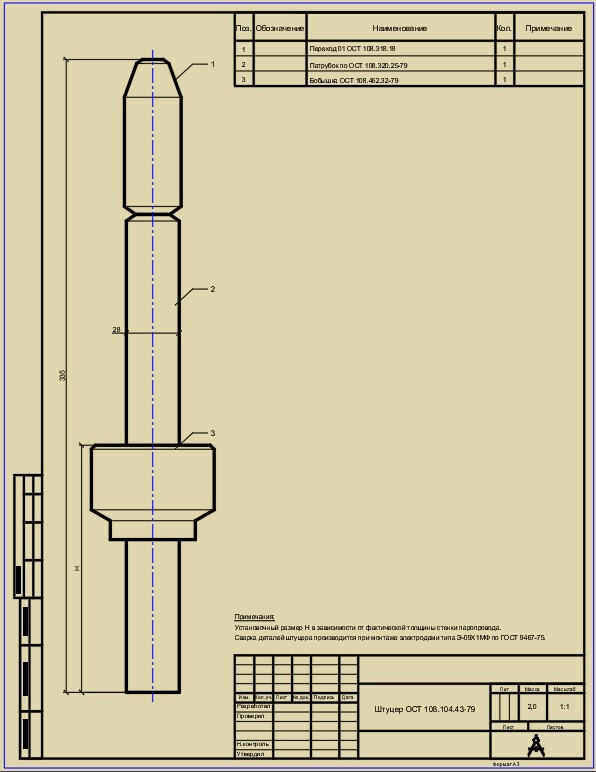

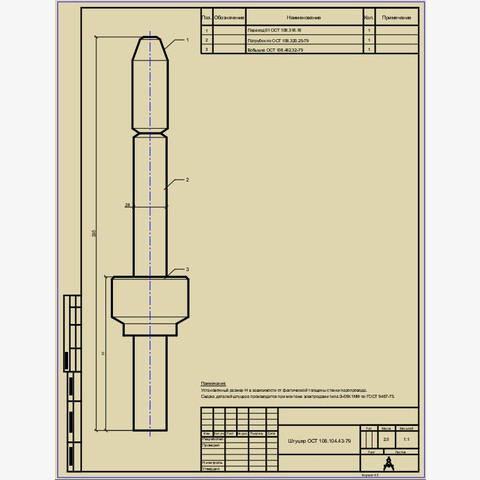

габаритный чертёж штуцера — даёт общее представление о размерах и форме изделия в сборе;
подробные чертежи составных элементов — позволяют детально изучить каждый компонент и обеспечить точность изготовления.Составные части штуцера и соответствующие стандарты
Конструкция штуцера включает следующие ключевые элементы, каждый из которых регламентирован отдельным отраслевым стандартом:- Переход (ОСТ 108.318.18) — обеспечивает соединение участков трубопровода разного диаметра.
- Патрубок (ОСТ 108.320.25‑79) — основной несущий элемент конструкции, формирующий канал для прохождения рабочей среды.
- Бобышка (ОСТ 108.462.32‑79) — элемент крепления, обеспечивающий надёжную фиксацию штуцера на трубопроводе.
Технические характеристики чертежей
Все графические документы выполнены с соблюдением следующих требований:- масштаб — 1:1, что гарантирует точное соответствие размеров на чертеже реальным параметрам изделия;
- представленные виды — основные проекции, дающие полное представление о форме и расположении элементов;
- разрезы — показывают внутреннее устройство и взаимное расположение компонентов;
- размеры — все необходимые линейные и угловые параметры проставлены на чертежах, что исключает необходимость дополнительных расчётов при изготовлении.
Форматы файлов:

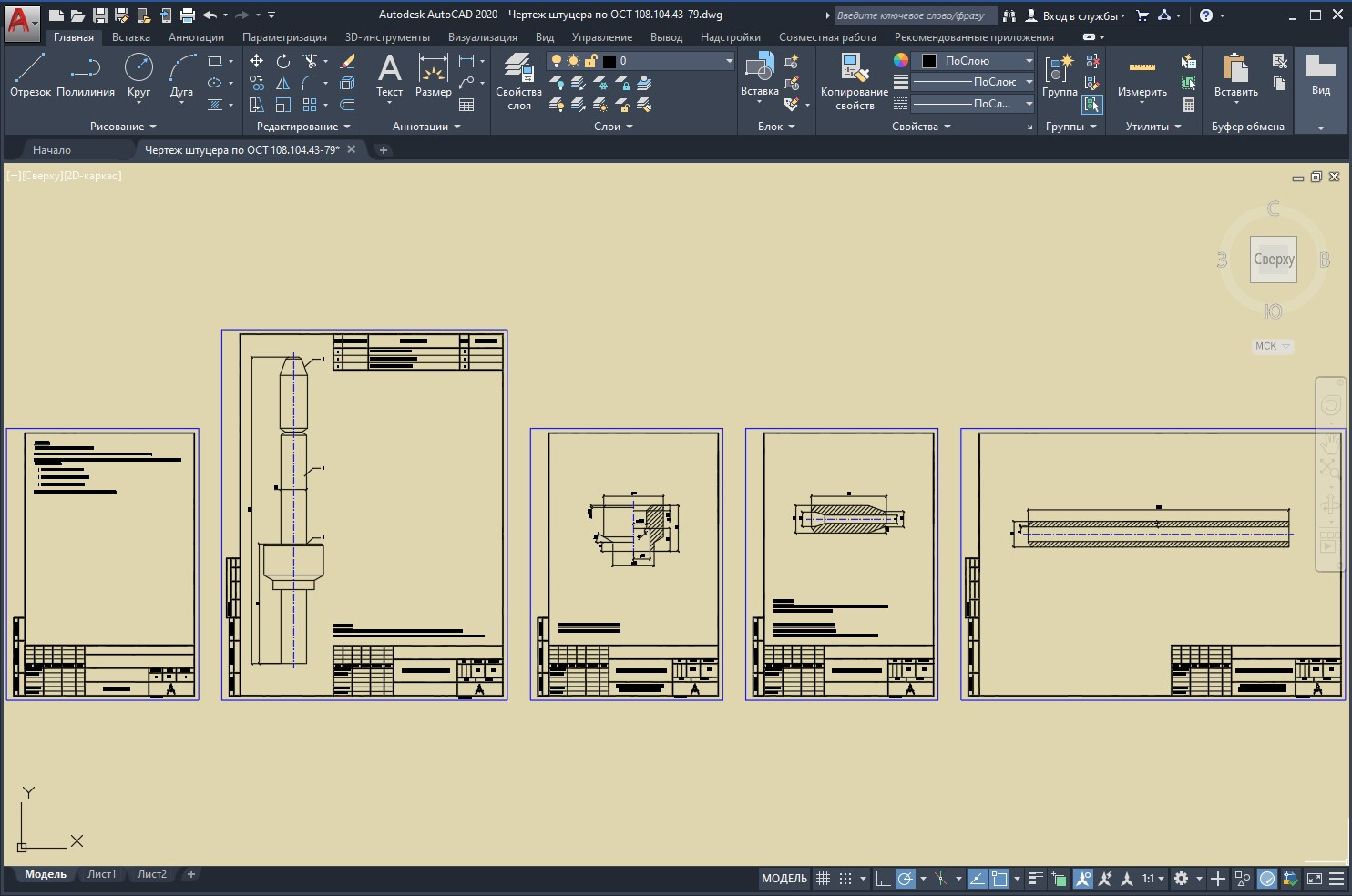

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

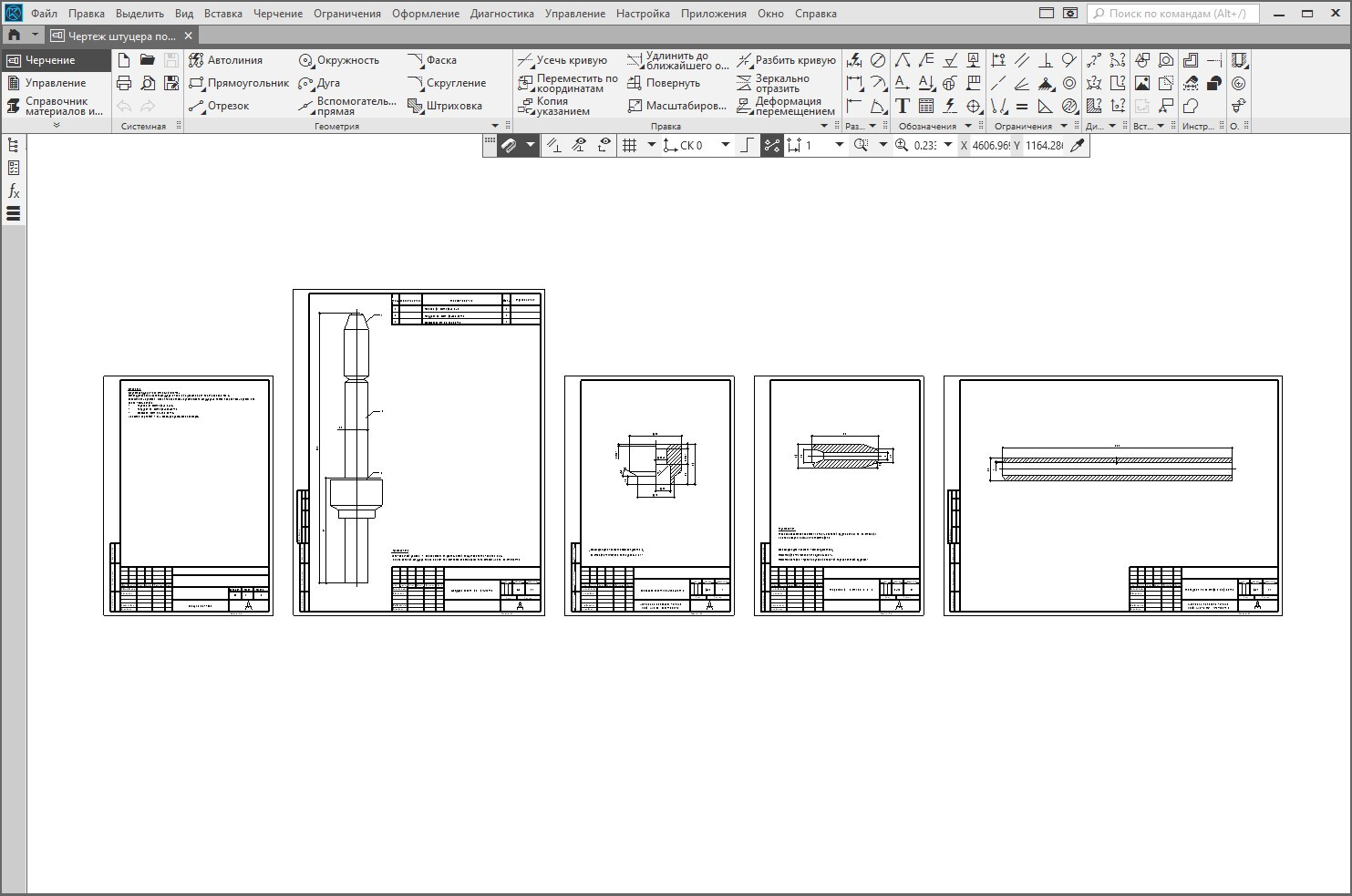

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

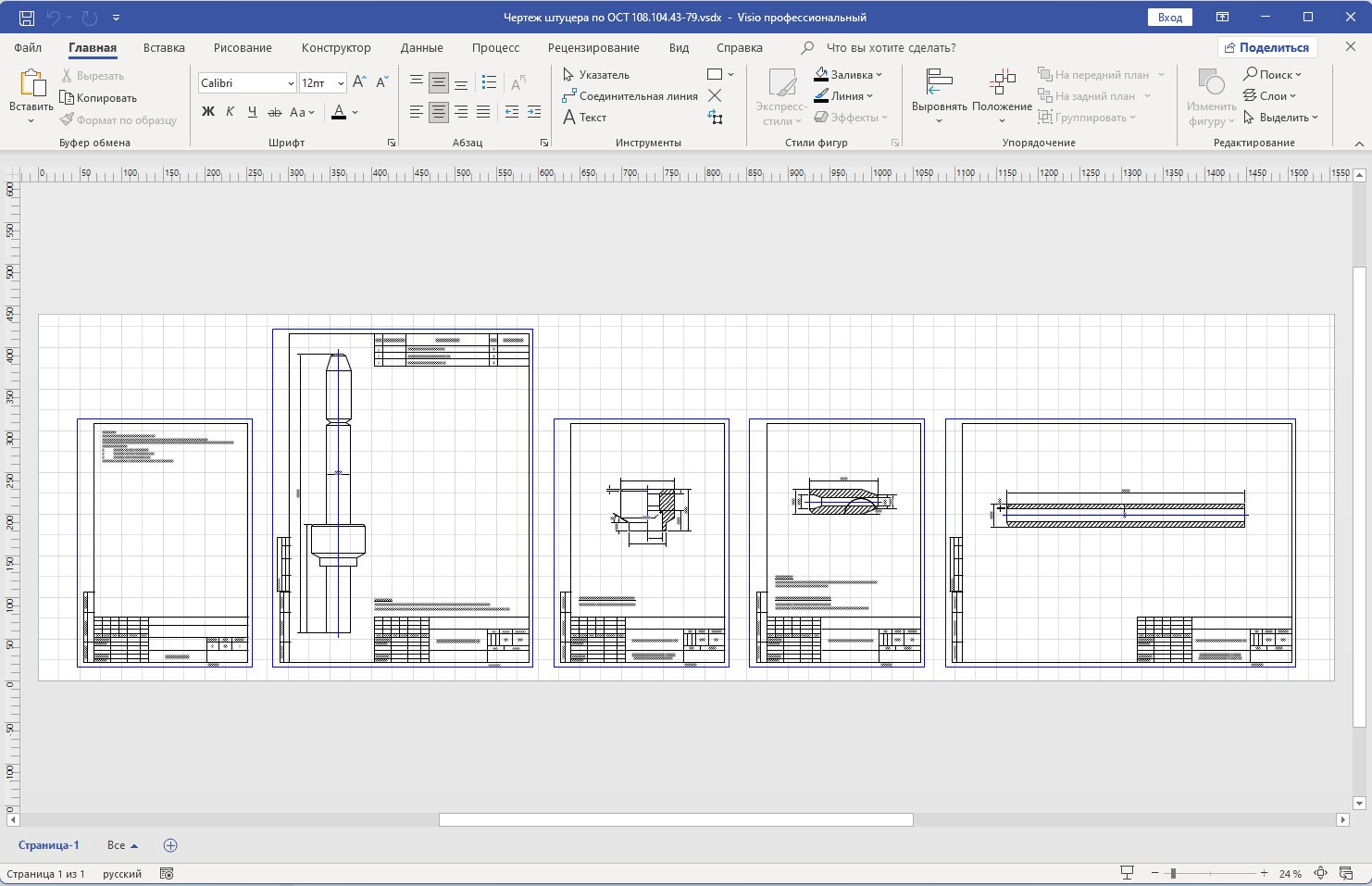

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
