Цифровой товар
Чертежи штуцеров по ОСТ 24.125.11
239.00 руб.
Комплект чертежей штуцеров согласно ОСТ 24.125.11
- Автор: BASEcad
- Артикул: АТХ_0039
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Общая характеристика документации
Технический комплект содержит подробные чертежи штуцеров, разработанных в строгом соответствии с отраслевым стандартом ОСТ 24.125.11 «Штуцеры Ду менее 50 мм для трубопроводов АЭС. Конструкция и размеры». Решения ориентированы на применение в системах атомных электростанций, где критически важны точность параметров и надёжность соединений.Перечень доступных типоразмеров
В рамках серии представлены чертежи пяти модификаций штуцеров — каждая имеет собственную маркировку и соответствует требованиям стандарта:- штуцер типа 01 (ОСТ 24.125.11);
- штуцер типа 02 (ОСТ 24.125.11);
- штуцер типа 03 (ОСТ 24.125.11);

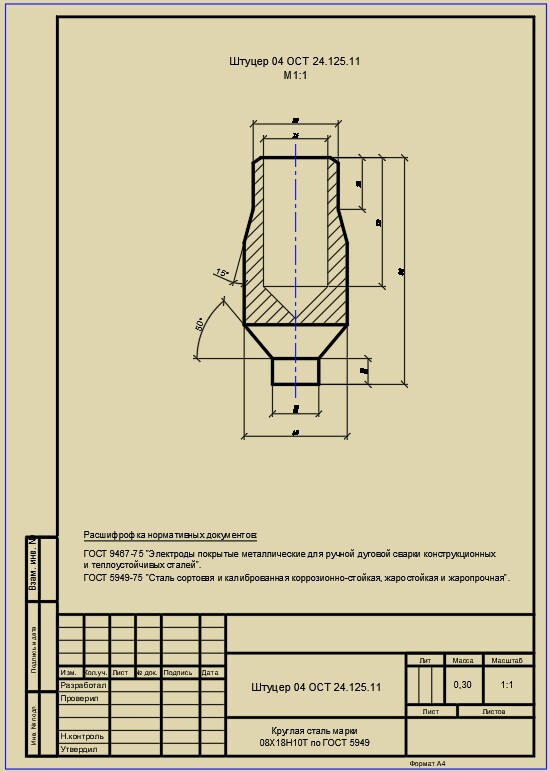

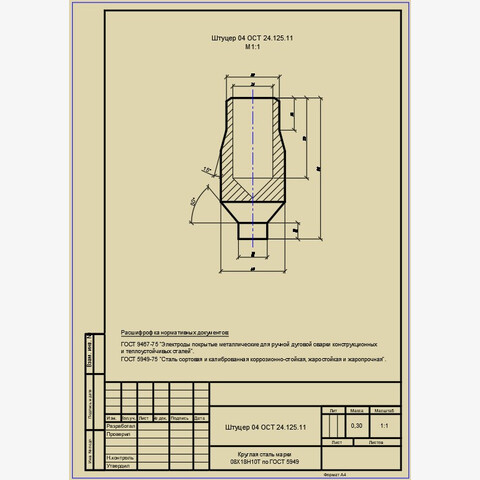

- штуцер типа 04 (ОСТ 24.125.11);
- штуцер типа 05 (ОСТ 24.125.11).
Особенности графических материалов
Каждый чертёж выполнен с максимальной детализацией и включает следующие элементы:- вид спереди — даёт чёткое представление о внешней конфигурации изделия;
- разрез — раскрывает внутреннюю структуру и конструктивные особенности, важные для понимания принципа работы и монтажа;
- проставленные размеры — все ключевые параметры указаны непосредственно на чертеже, что исключает необходимость дополнительных расчётов и минимизирует риск ошибок при изготовлении;
- масштаб 1:1 — обеспечивает полное соответствие изображения реальным габаритам детали, позволяя использовать чертёж напрямую для производства и контроля качества.
Нормативная основа и сфера применения
Разработанные чертежи опираются на положения ОСТ 24.125.11, что гарантирует:- соответствие отраслевым требованиям к элементам трубопроводов АЭС;
- совместимость с другими компонентами систем, спроектированными по аналогичным нормативам;
- соблюдение строгих стандартов безопасности и долговечности, необходимых для эксплуатации в условиях атомных станций.
Форматы файлов:

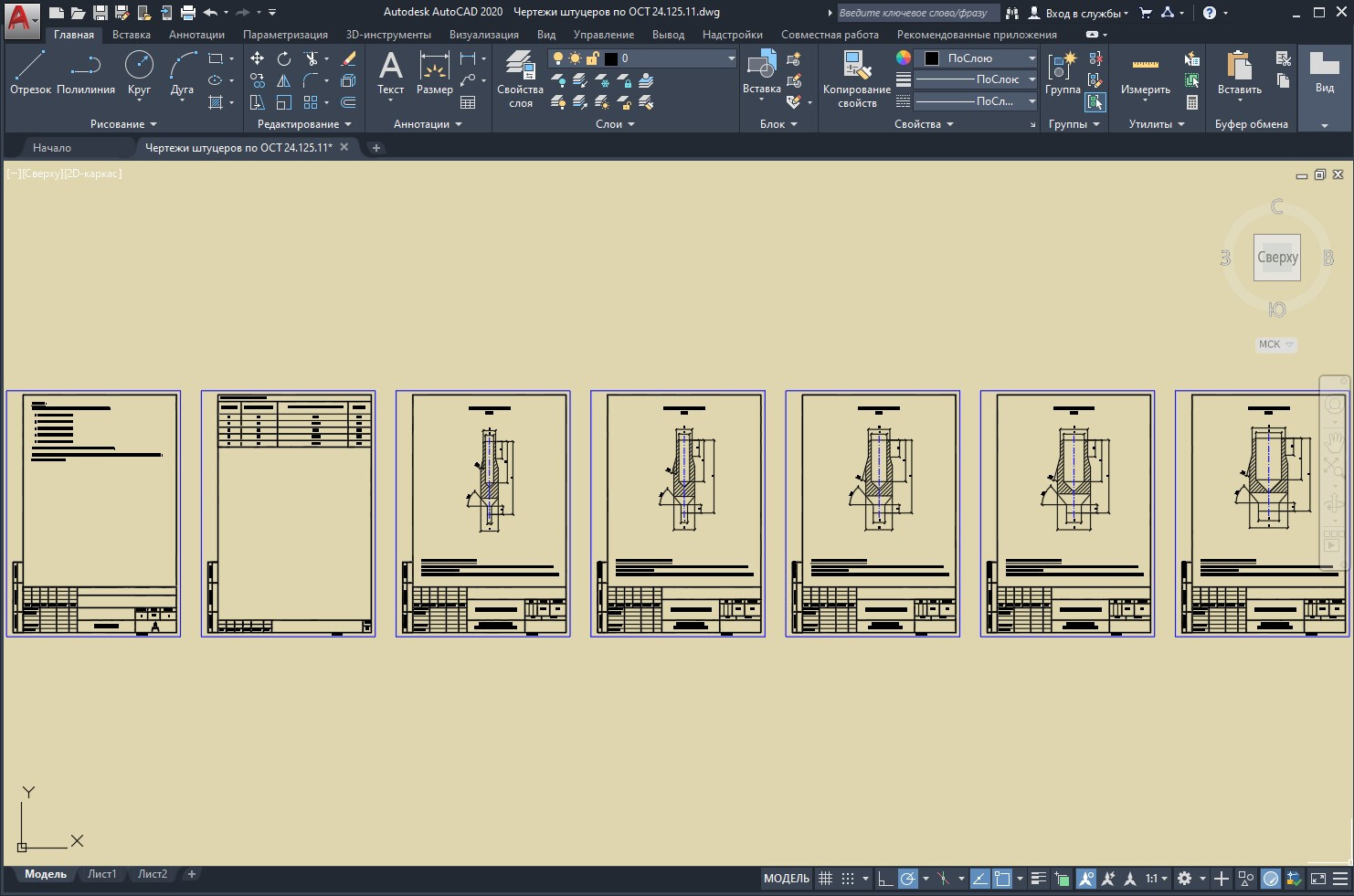

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

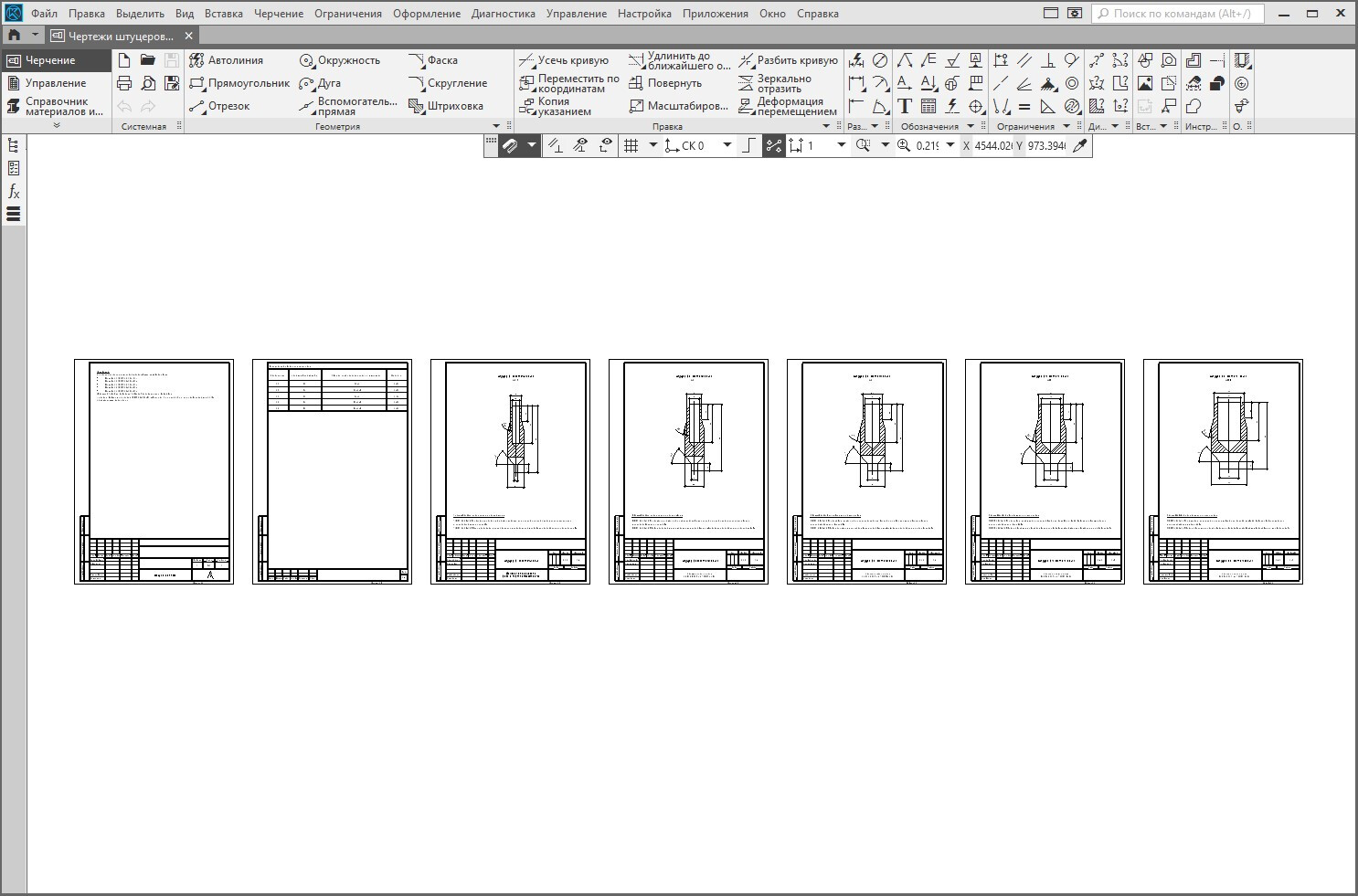

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

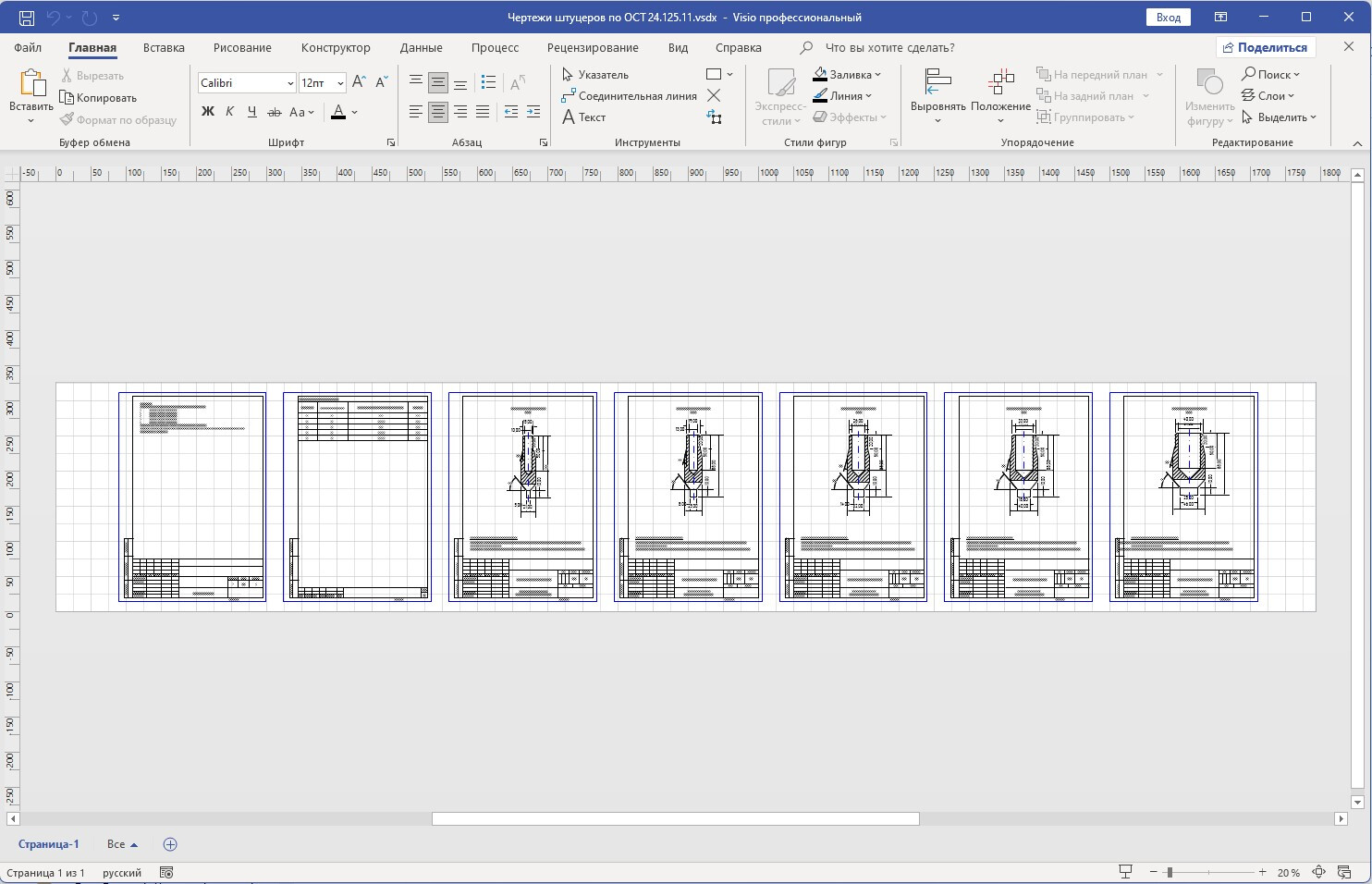

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно! -
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
Советуем также посмотреть
Чертежи технических манометров
Технические манометры МП2У, МП3У, МП4У: комплект чертежей в форматах AutoCAD, КОМПАС 3D, Visio
289.00 руб.
Чертежи штуцеров по ОСТ 24.125.11
Конструкторская документация на штуцеры по ОСТ 24.125.11: габаритные и установочные чертежи (типоразмеры 01–04)
239.00 руб.

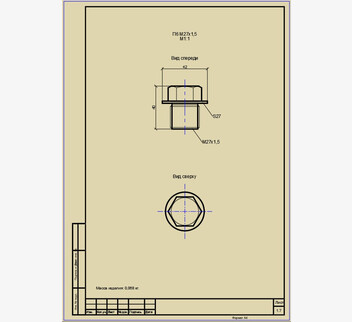

Чертежи пробок-заглушек
