Цифровой товар
Чертежи штуцеров по ОСТ 24.125.11
239.00 руб.
Конструкторская документация на штуцеры по ОСТ 24.125.11: габаритные и установочные чертежи (типоразмеры 01–04)
- Автор: BASEcad
- Артикул: АТХ_0013
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-

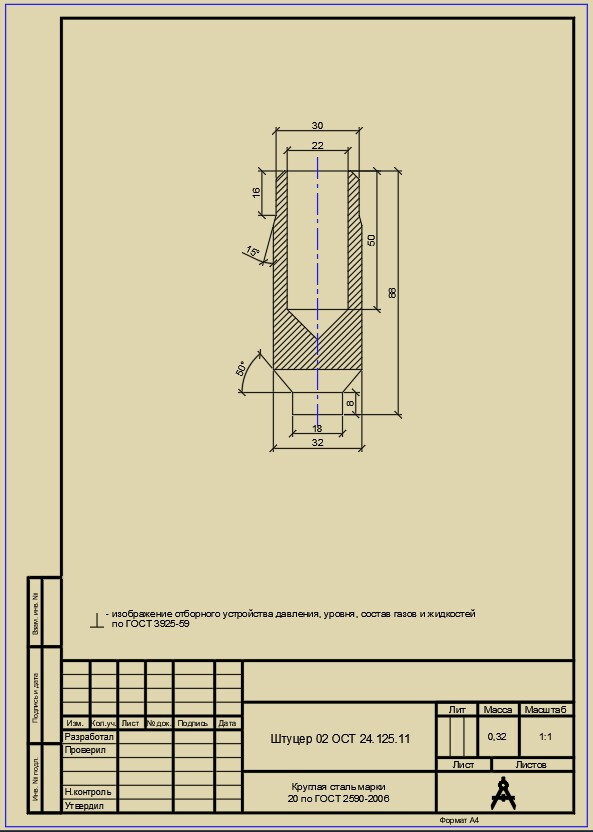

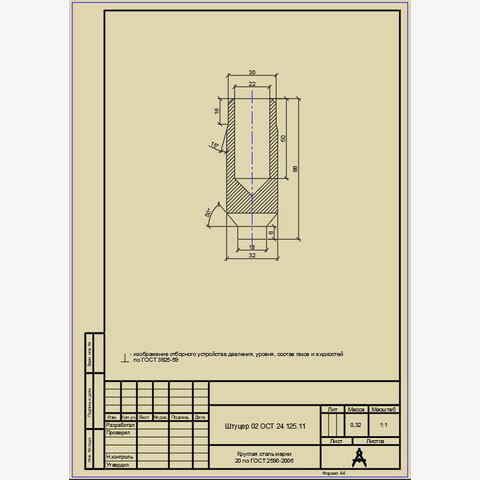

Габаритно‑установочная документация на штуцеры: соответствие ОСТ 24.125.11
Представленная конструкторская документация распространяется на серию штуцеров, регламентированных отраслевым стандартом ОСТ 24.125.11. В комплект включены чертежи для следующих типоразмеров:
- типоразмер 01;
- типоразмер 02;
- типоразмер 03;
- типоразмер 04.
Характеристики чертежей штуцеров по ОСТ
Каждый документ в составе комплекта выполнен с соблюдением строгих требований к точности отображения конструктивных параметров.
Все чертежи разработаны в натуральном масштабе (1:1).
В чертежах детально зафиксированы все необходимые габаритные и установочные размеры.
Форматы файлов:

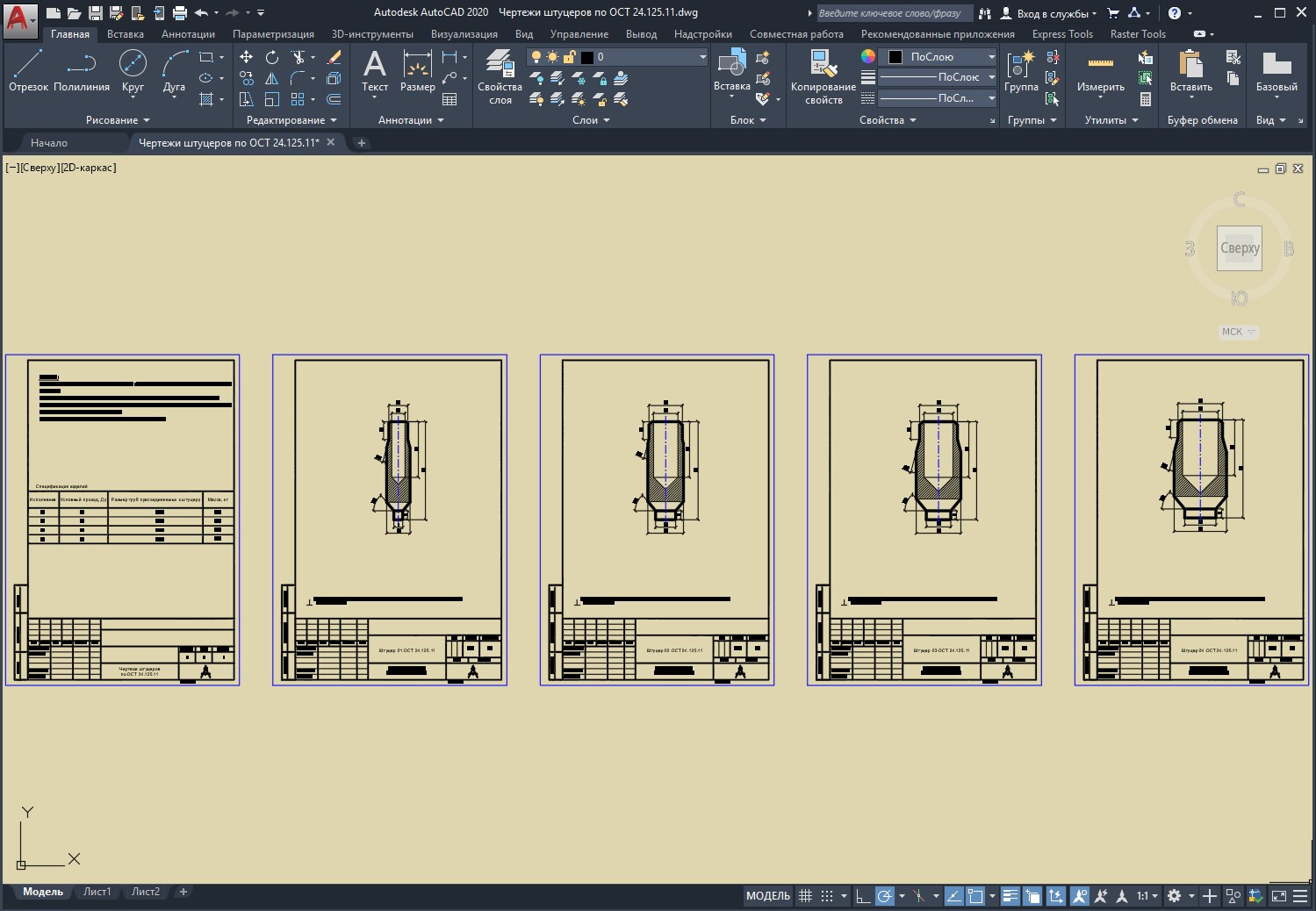

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

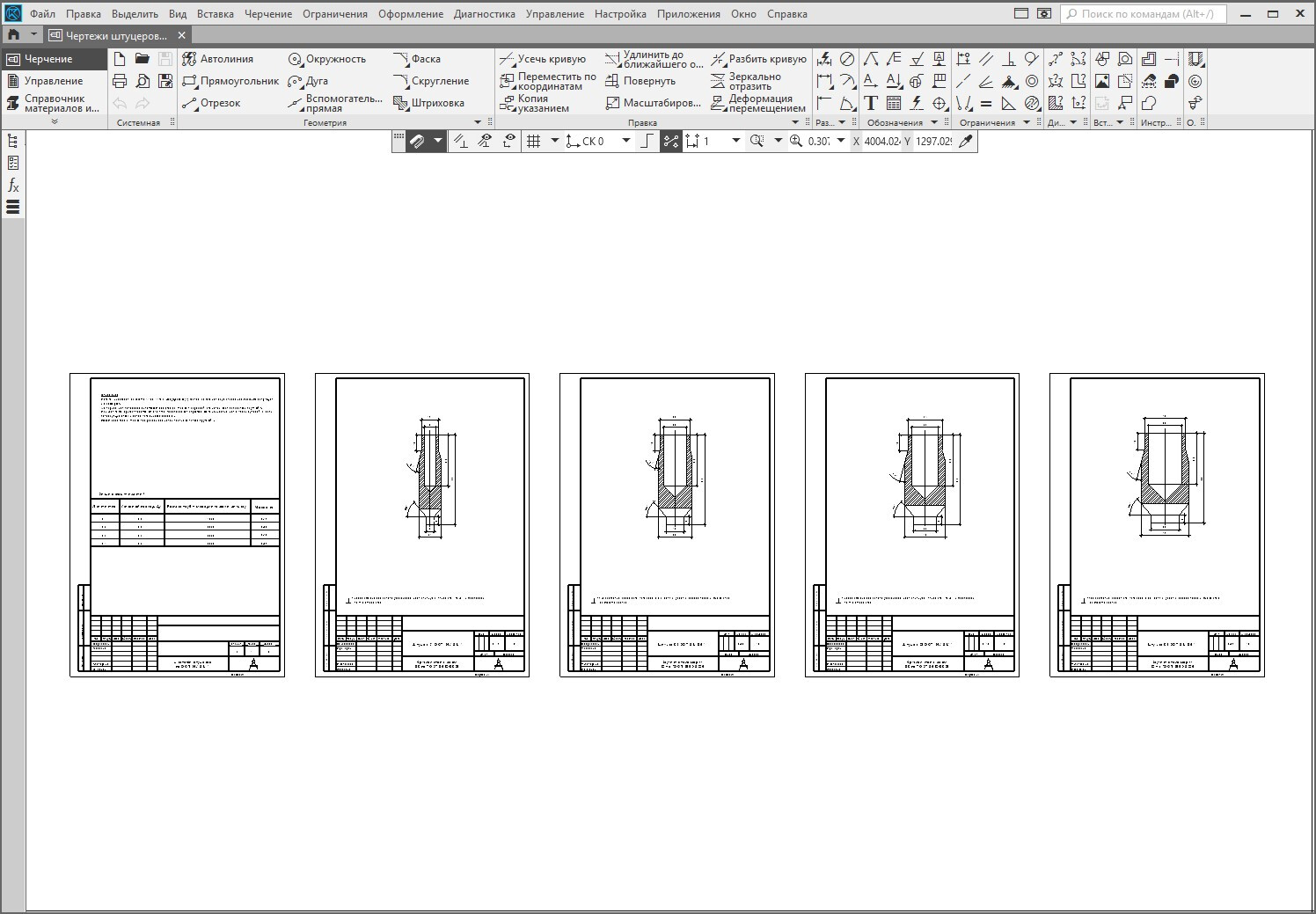

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

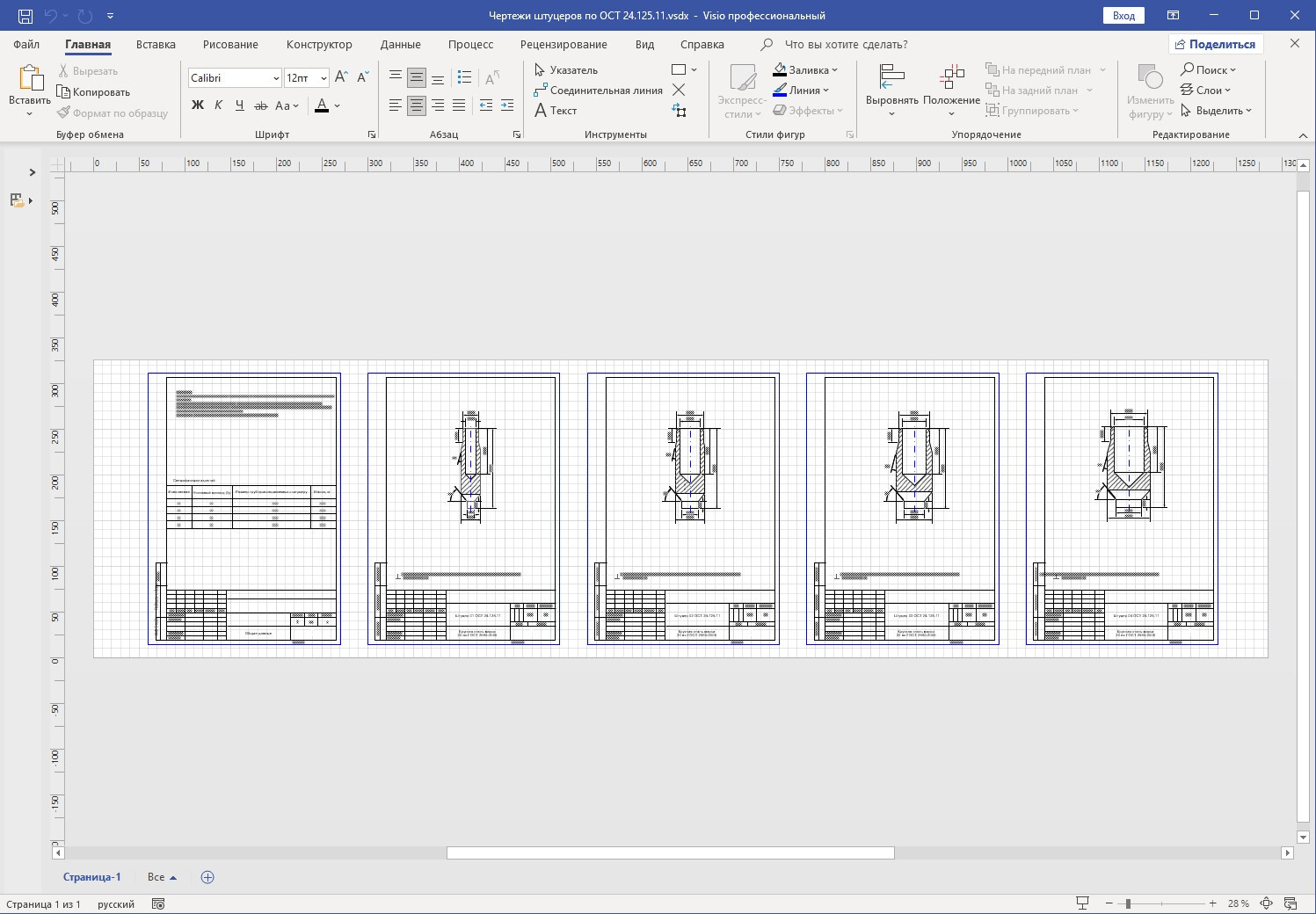

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»
Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
