Чертежи разделителей сред

239.00 руб.

Документация на разделители сред: технические чертежи и обозначения.

  • Автор: BASEcad
  • Артикул: АТХ_0038
  • ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
  • Форматы: dwg, frw, vsdx
  • Теги: арматура_КИПиА
В корзину Задать вопрос
Сравнить
Описание Характеристики Отзывы

  • Перечень моделей разделителей сред

    В рамках комплекта технической документации представлены чертежи ряда разделителей сред. Линейка устройств включает четыре специализированные модели, каждая из которых имеет собственную маркировку:
    • разделитель сред модели ВА‑5319;
    • разделитель сред модели ВА‑5320;
    • разделитель сред модели ВА‑5321;
    • разделитель сред модели ВА‑5322.

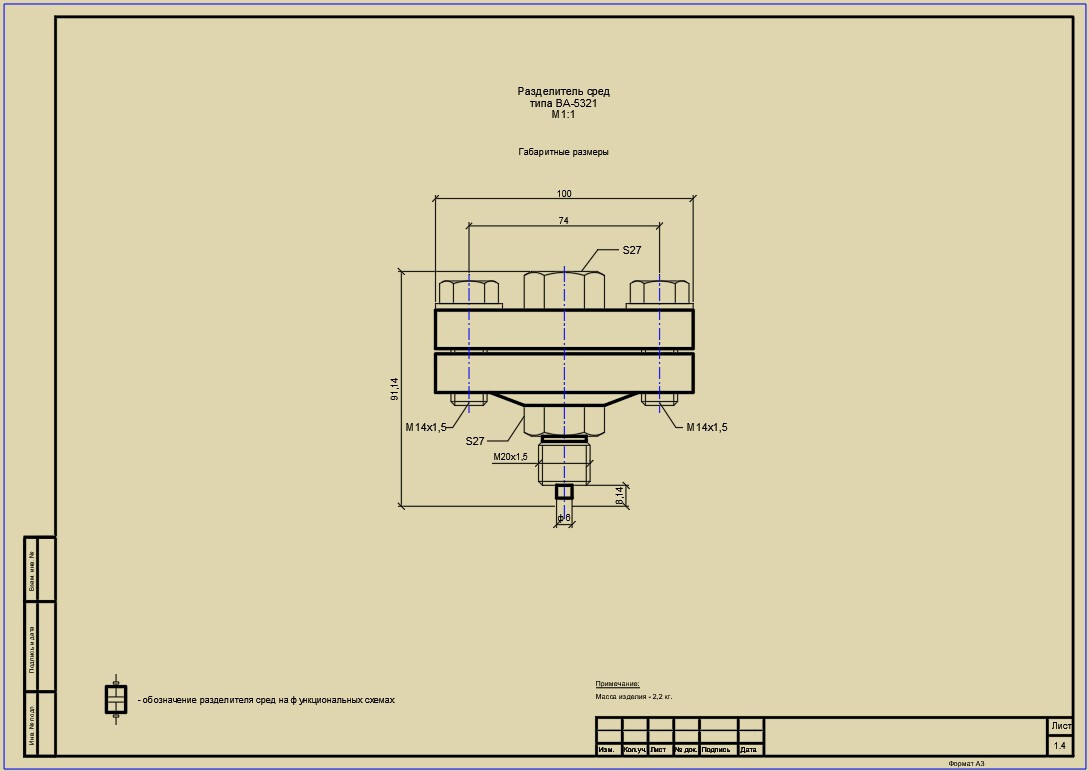

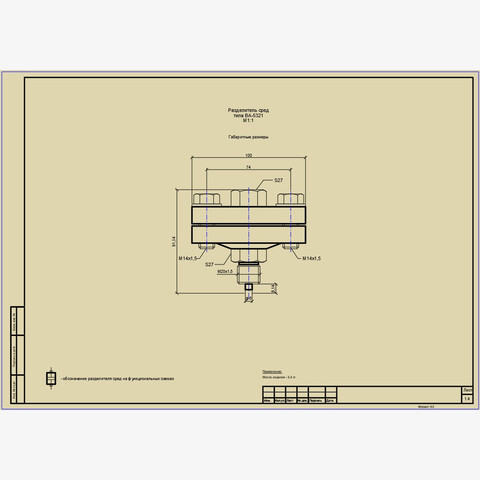

    Основные технические параметры на чертежах

    Графические материалы содержат исчерпывающую информацию для корректного подбора, монтажа и эксплуатации оборудования. В чертежах детально проработаны следующие характеристики:
    • габаритные размеры изделий — точные внешние параметры, необходимые для оценки пространства, требуемого при установке;
    • обозначения резьбовых соединений — спецификации типов и размеров резьбы, обеспечивающие совместимость с сопутствующим оборудованием;
    • размеры под ключ — данные о габаритах монтажных элементов, позволяющие подобрать соответствующий инструмент для сборки и обслуживания.

    Условные обозначения в схемах

    Кроме конструктивных особенностей самих устройств, документация включает стандартизированные условно‑графические символы. Эти обозначения применяются при разработке функциональных схем и позволяют:
    • единообразно изображать разделители сред на чертежах различного назначения;
    • чётко идентифицировать конкретную модель в составе сложных технологических линий;
    • упростить чтение и согласование проектной документации среди специалистов разных профилей.

    Форматы файлов:

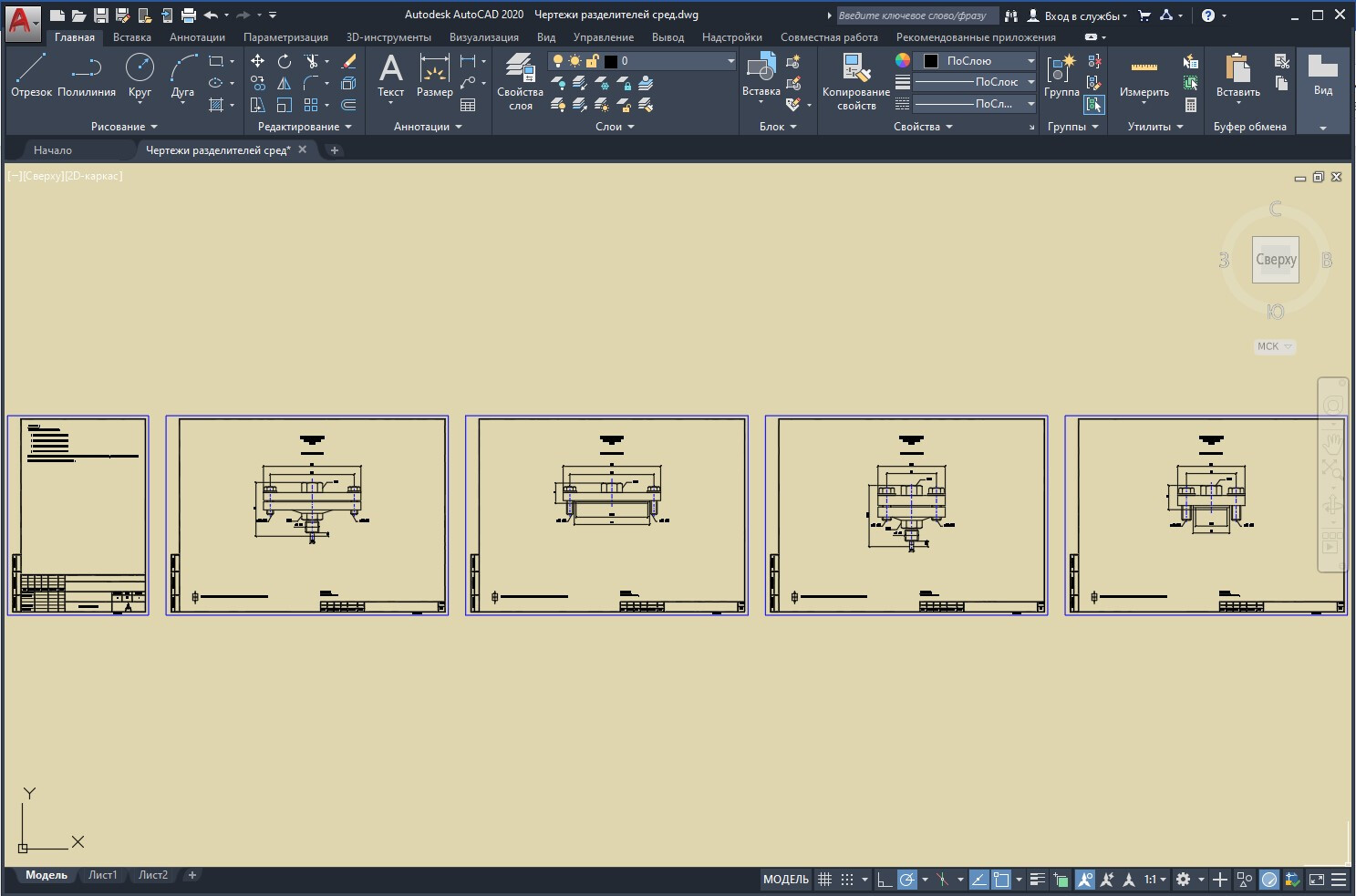

    • AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

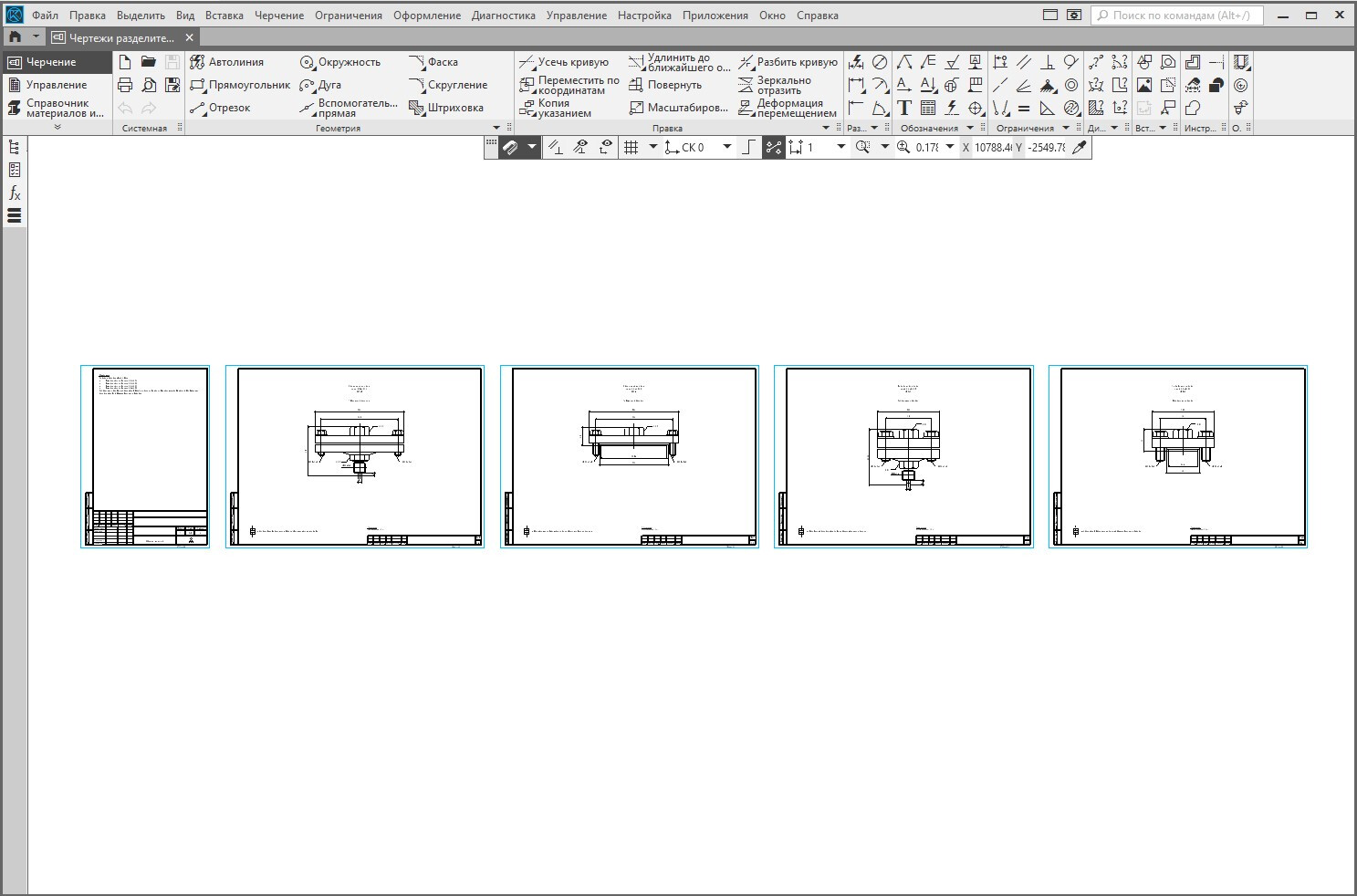

    • КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

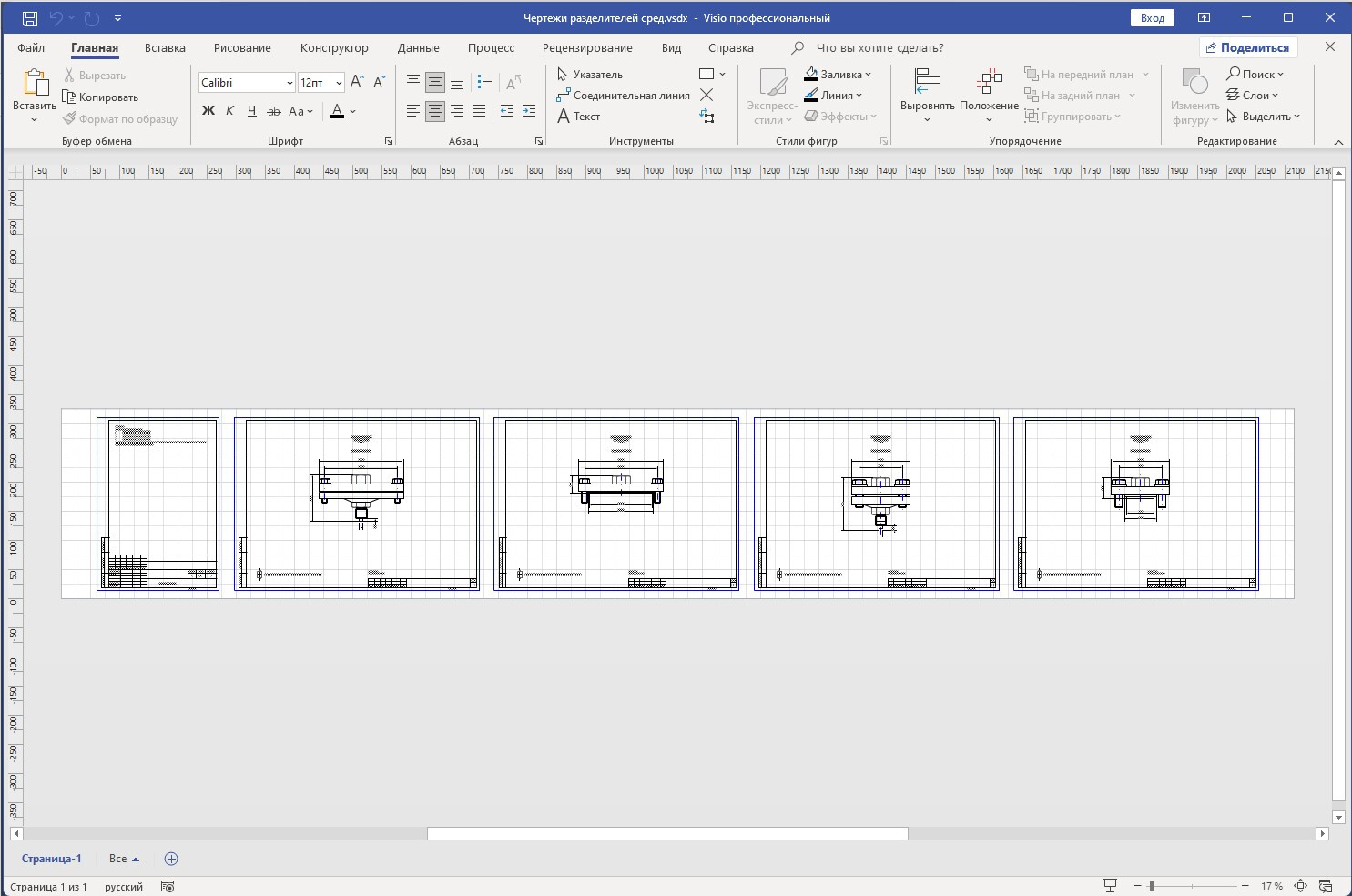

    • MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

    Просмотреть страницу – «Как скачать?»
    Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
  • Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw)
    Тип файла: технический чертеж
