Чертежи 1-вентильных клапанных блоков
239.00 руб.
Чертежи одновентильных клапанных блоков в масштабе 1:1
- Автор: BASEcad
- Артикул: АТХ_0037
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-

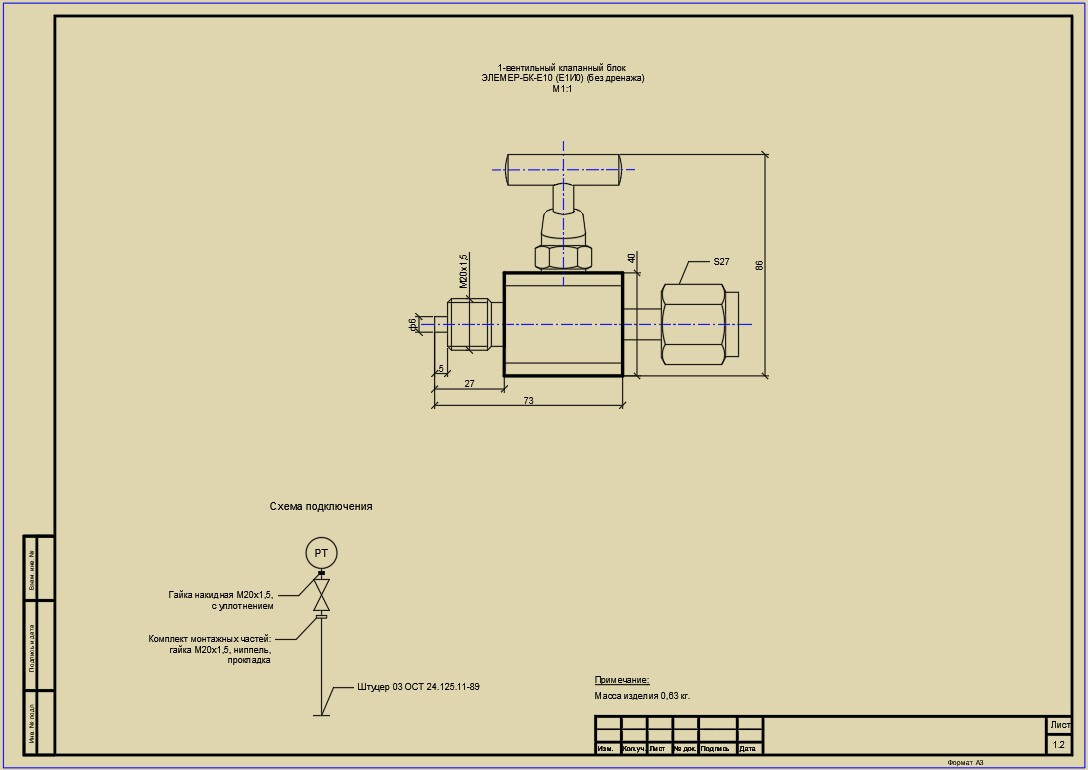

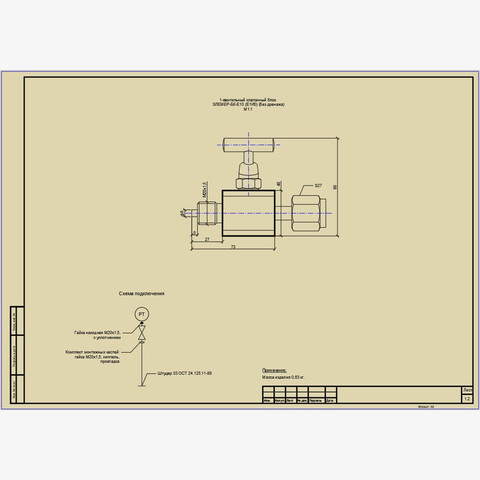

Виды представленных конструкций
В комплекте чертежей представлены два варианта одновентильных клапанных блоков, различающихся конструктивными особенностями:- модель без дренажной системы;
- модификация, оснащённая дренажным клапаном.
Технические характеристики чертежей клапанных блоков
Все графические материалы выполнены в натуральную величину — масштаб строго соответствует соотношению 1:1.
На чертежах детально отражены следующие параметры:- точные размеры компонентов конструкции;
- габаритные показатели готового изделия;
- спецификации и обозначения резьбовых соединений.
Дополнительная информация на чертежах
Помимо конструктивных решений клапанных блоков, документация включает схему подключения датчиков давления. В ней наглядно продемонстрировано, как оба типа блоков (с дренажным клапаном и без него) интегрируются в систему — это позволяет оценить их функциональное взаимодействие с измерительным оборудованием и понять принципы монтажа в реальных условиях эксплуатации.Форматы файлов:

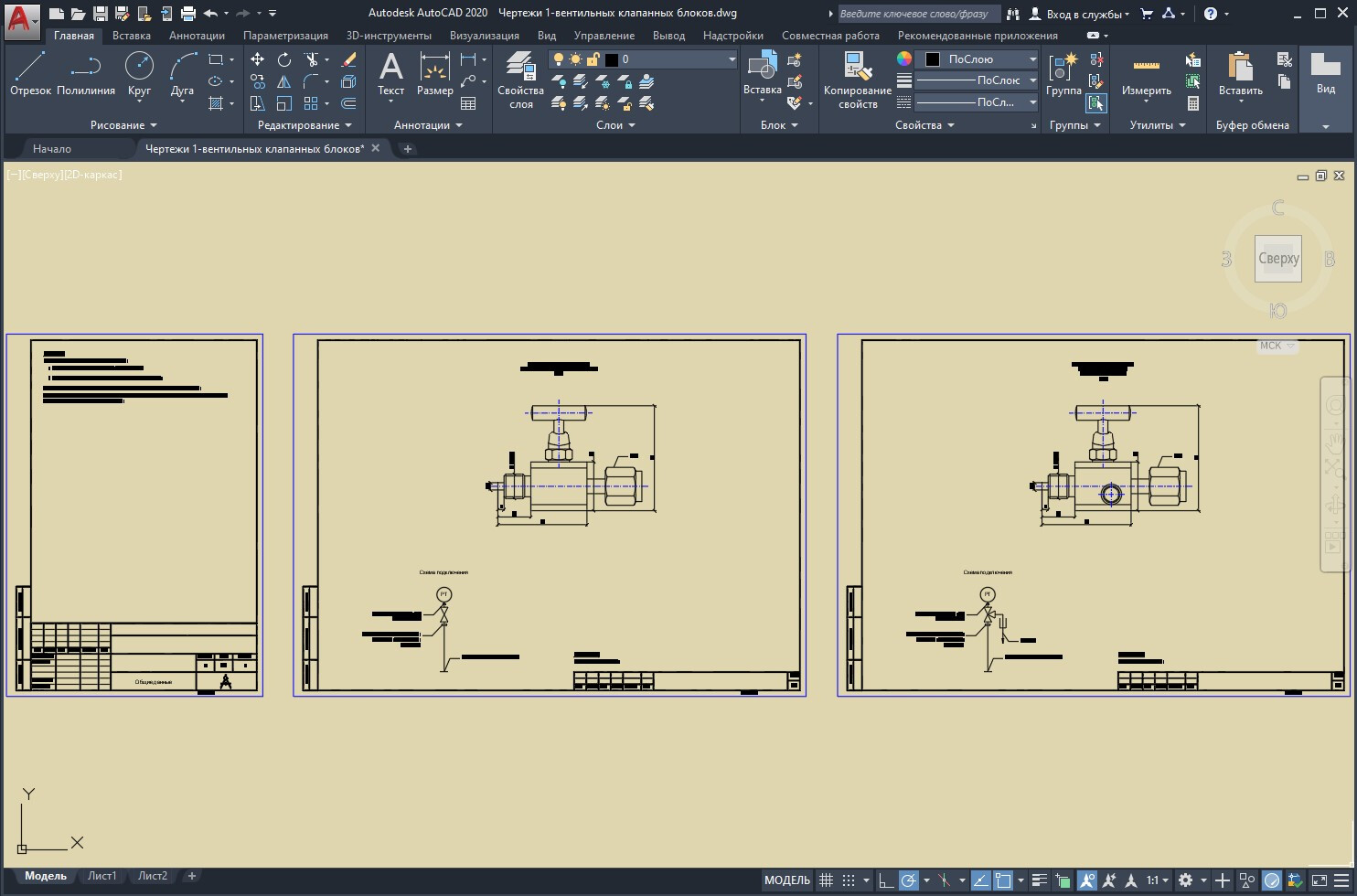

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

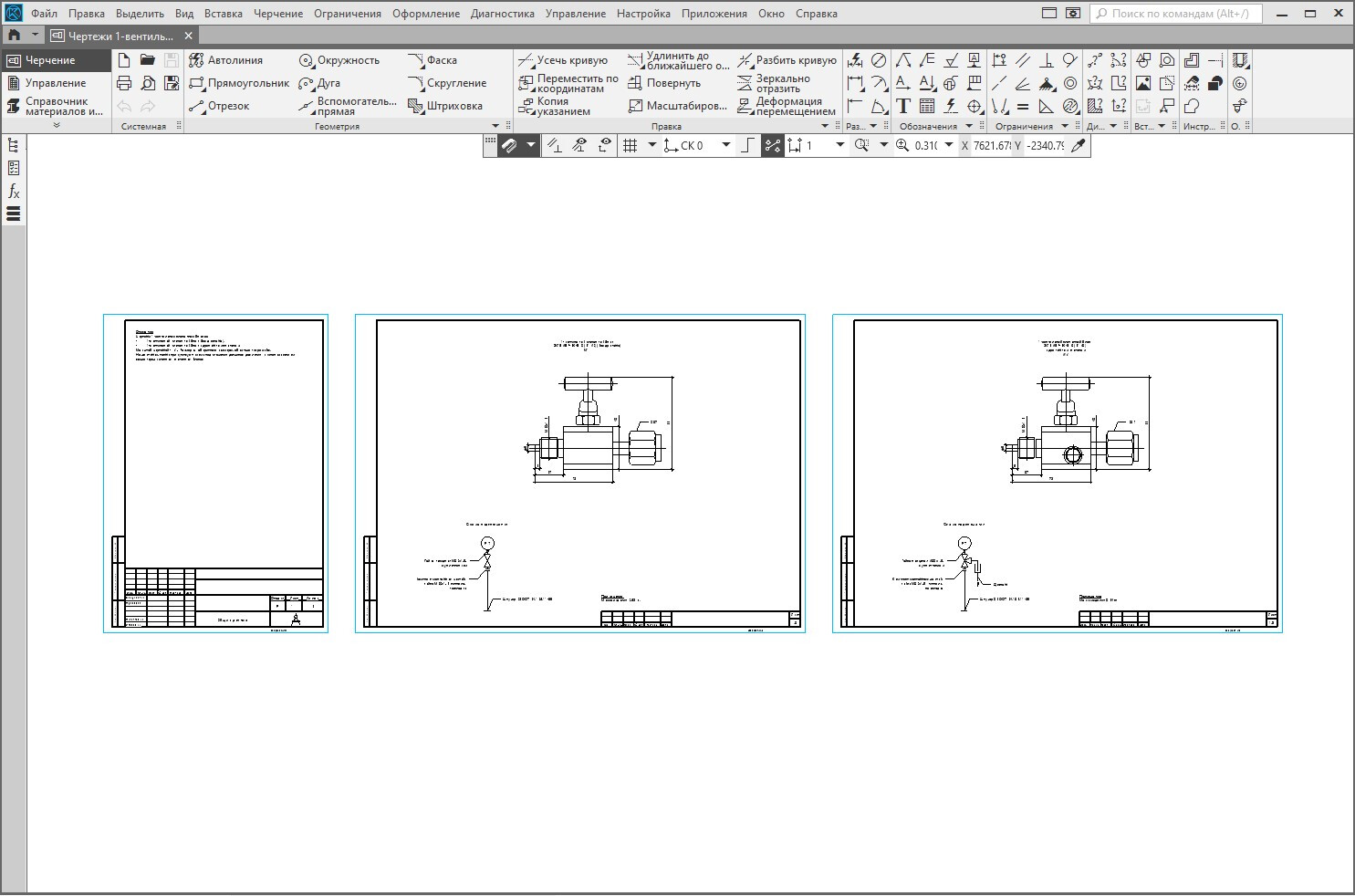

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

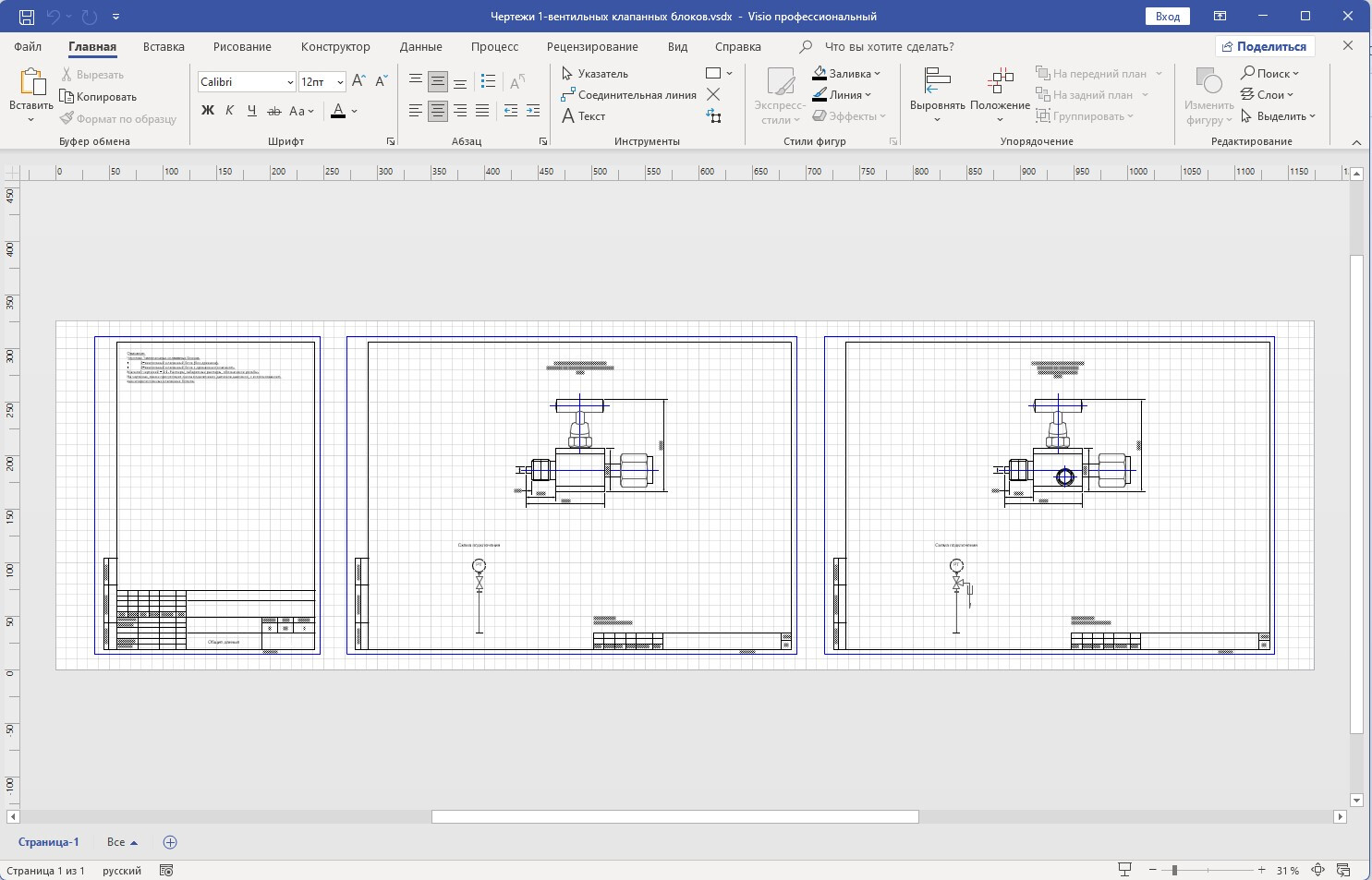

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно! -
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
Советуем также посмотреть

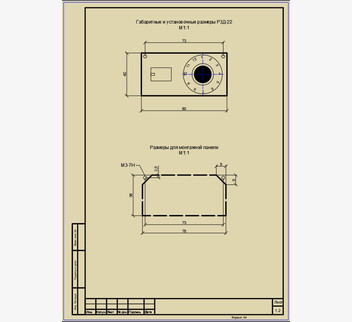

Чертеж ручного задатчика
