Чертеж игольчатого вентиля
129.00 руб.
Скачайте готовый чертеж игольчатого вентиля (типа ВТ‑5) в форматах AutoCAD, КОМПАС 3D и MS Visio. Масштаб 1:1. Получите файл мгновенно!
- Автор: BASEcad
- Артикул: АТХ_0001
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Чертеж игольчатого вентиля: готовый файл для проектирования
Точный чертеж игольчатого вентиля для инженерных проектов. Вентиль используется для: перекрытия импульсных линий КИПиА; монтажных схем трубопроводов низкого и среднего давления. Масштаб чертежа – 1:1. Файлы для AutoCAD, КОМПАС 3D, Visio.
Что входит в состав чертежа вентиля ВТ-5:

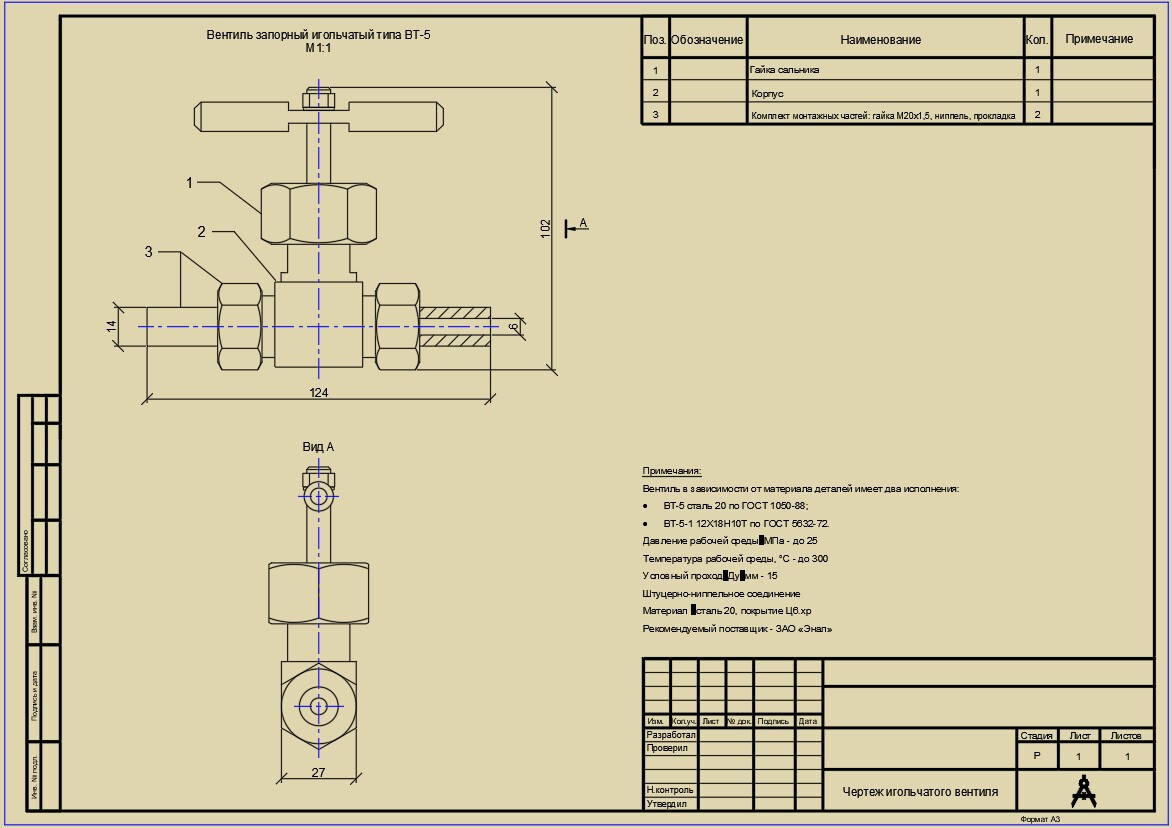

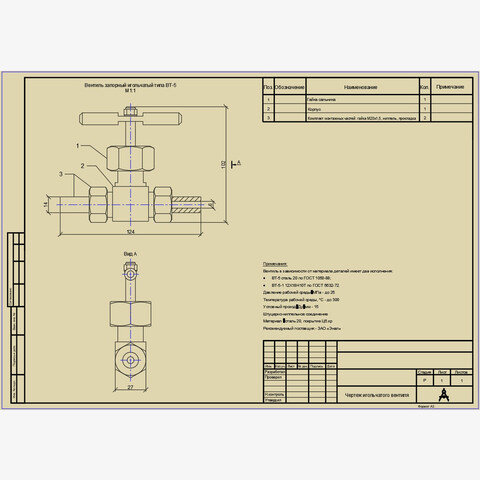

- основной вид и вид сбоку;
- характеристики вентиля ВТ-5;
- чертежи основных составных частей вентиля: гайка сальника, корпус, комплект монтажных частей: гайка М20х1,5, ниппель, прокладка;
- оформление чертежа по ГОСТ.
Форматы файлов:

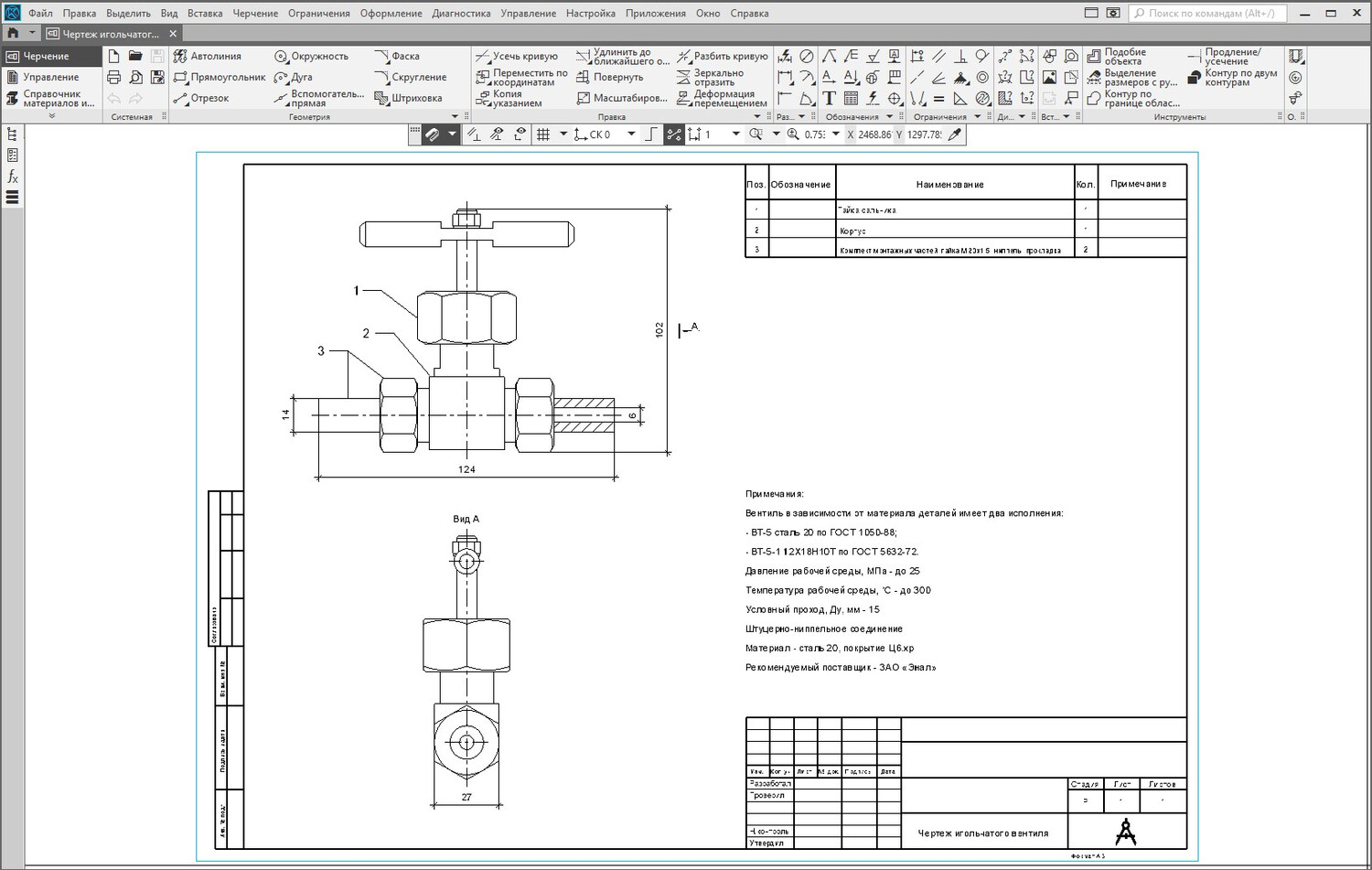

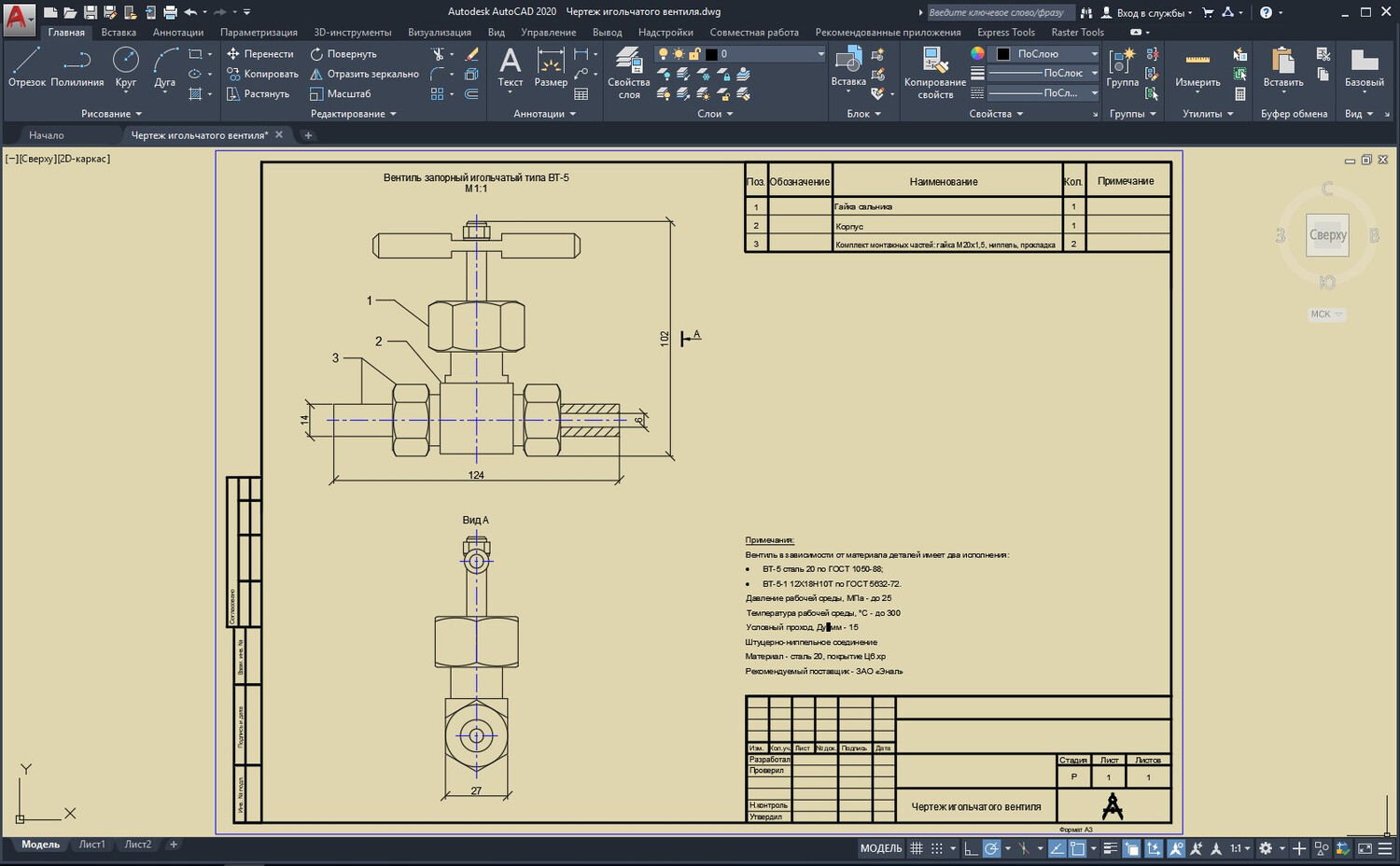

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

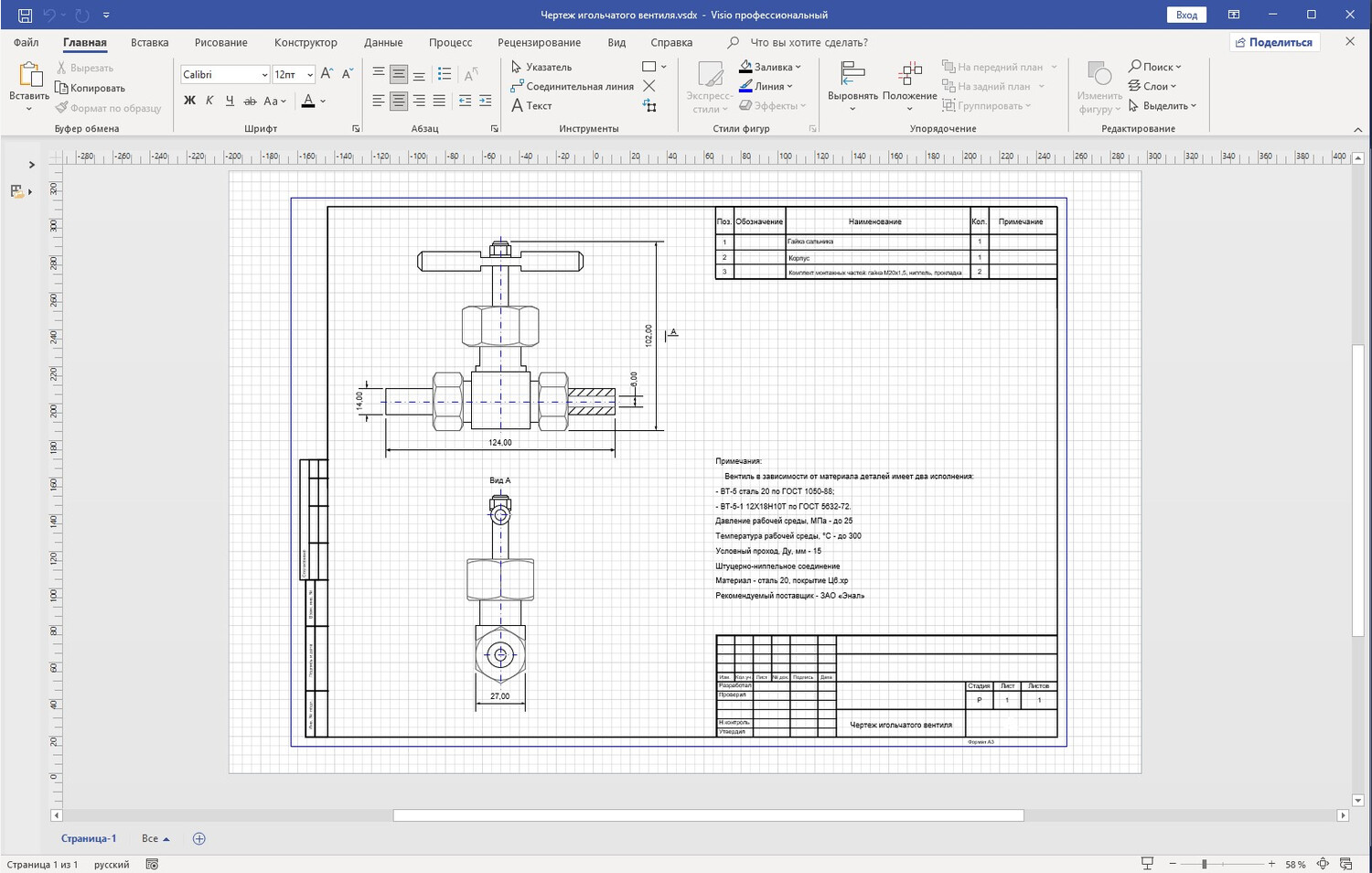

- MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: чертеж ЕСКД -
Отзывов - 0
