Чертеж вентиля 998-20-0
129.00 руб.
Полномасштабный чертёж запорного вентиля 998 20 0
- Автор: BASEcad
- Артикул: АТХ_0026
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Общая информация о документации на вентиль 998 20 0
Представленная техническая документация содержит исчерпывающие сведения о запорном вентиле модели 998‑20‑0. Ключевой элемент комплекта — точный чертёж изделия, выполненный в натуральную величину.
Особенности чертежа

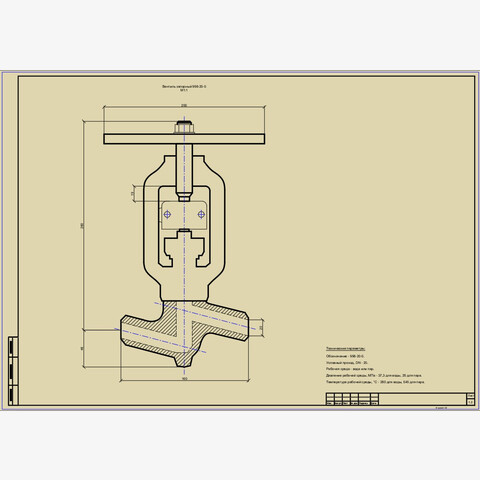

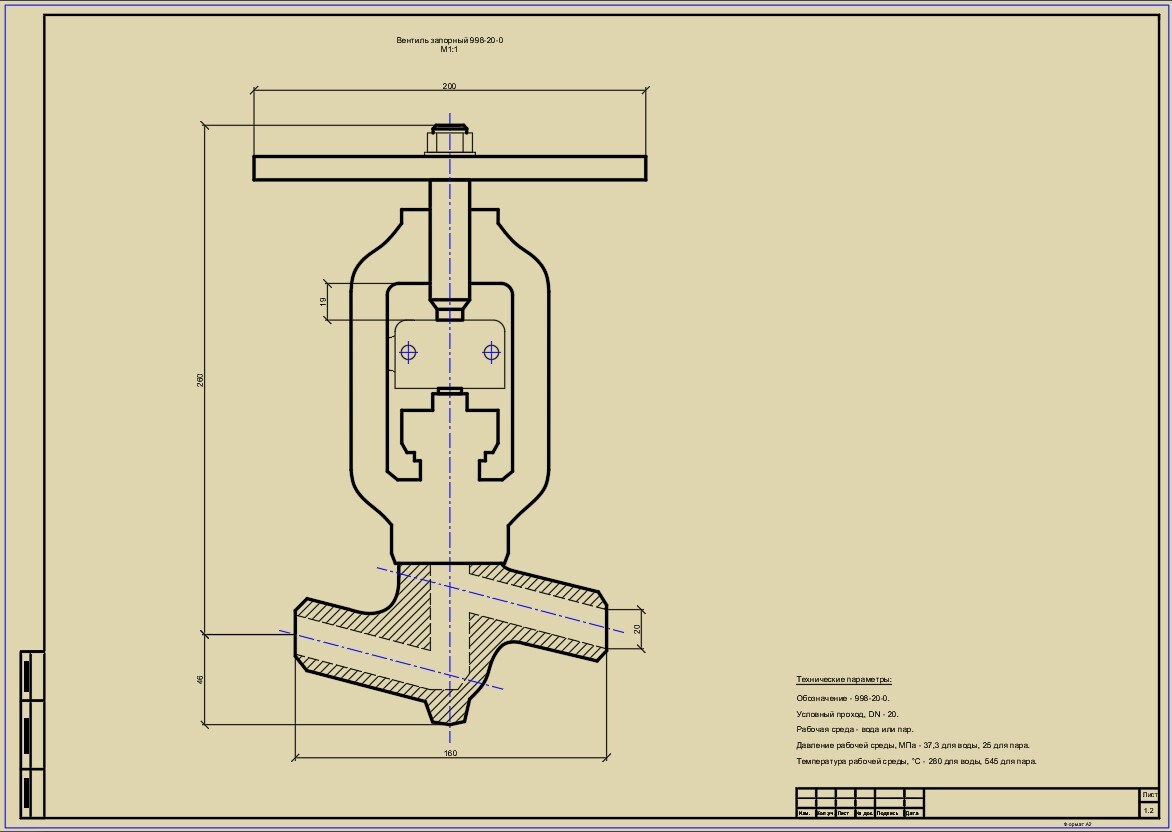

Габаритно‑размерный чертёж вентиля 998‑20‑0 создан в масштабе 1:1. На чертеже детально отражены все ключевые габариты — это позволяет корректно вписать компонент в общую систему при проектировании и монтаже.
Содержание документации
В комплект входят два основных блока данных:
Форматы файлов:

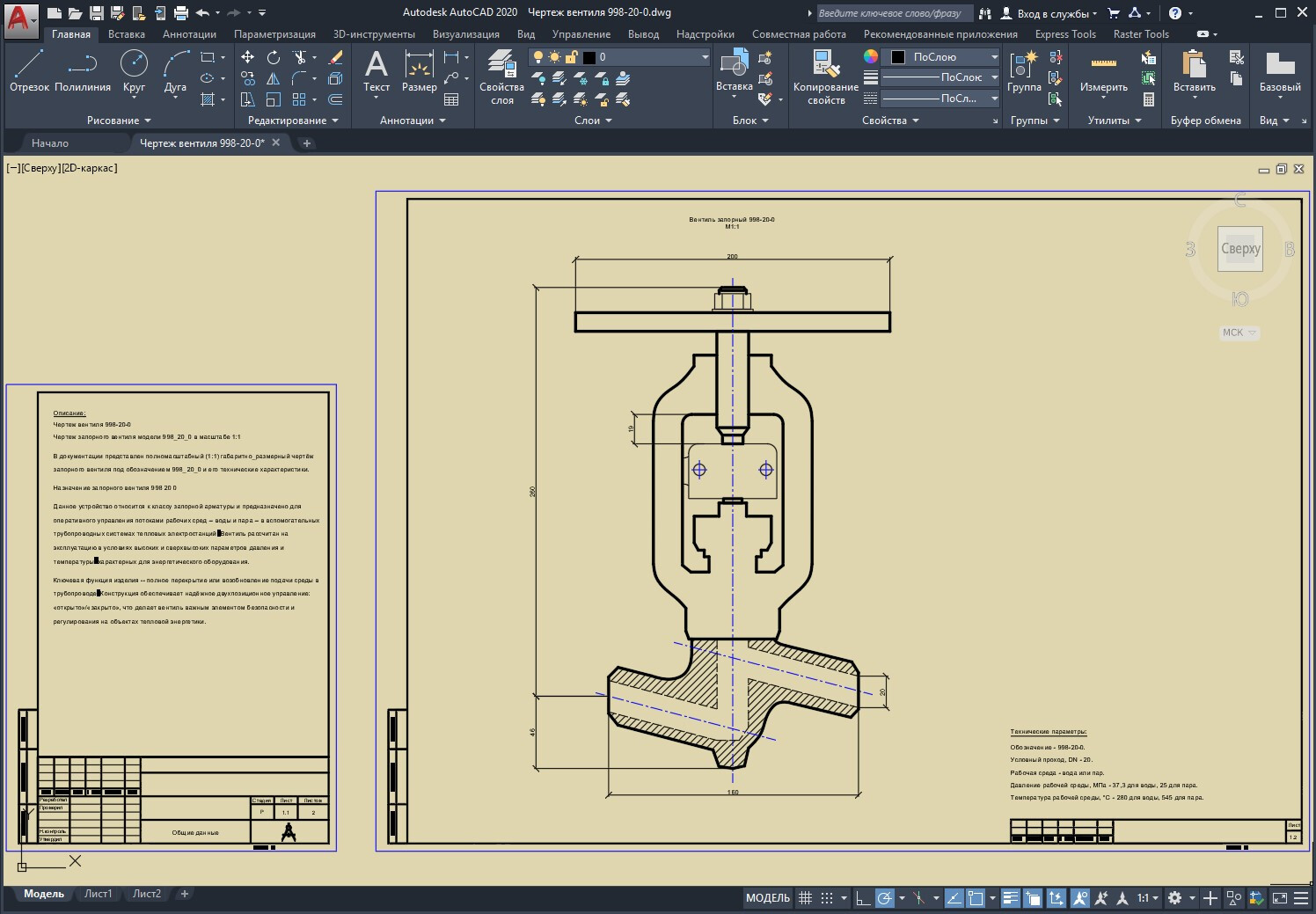

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

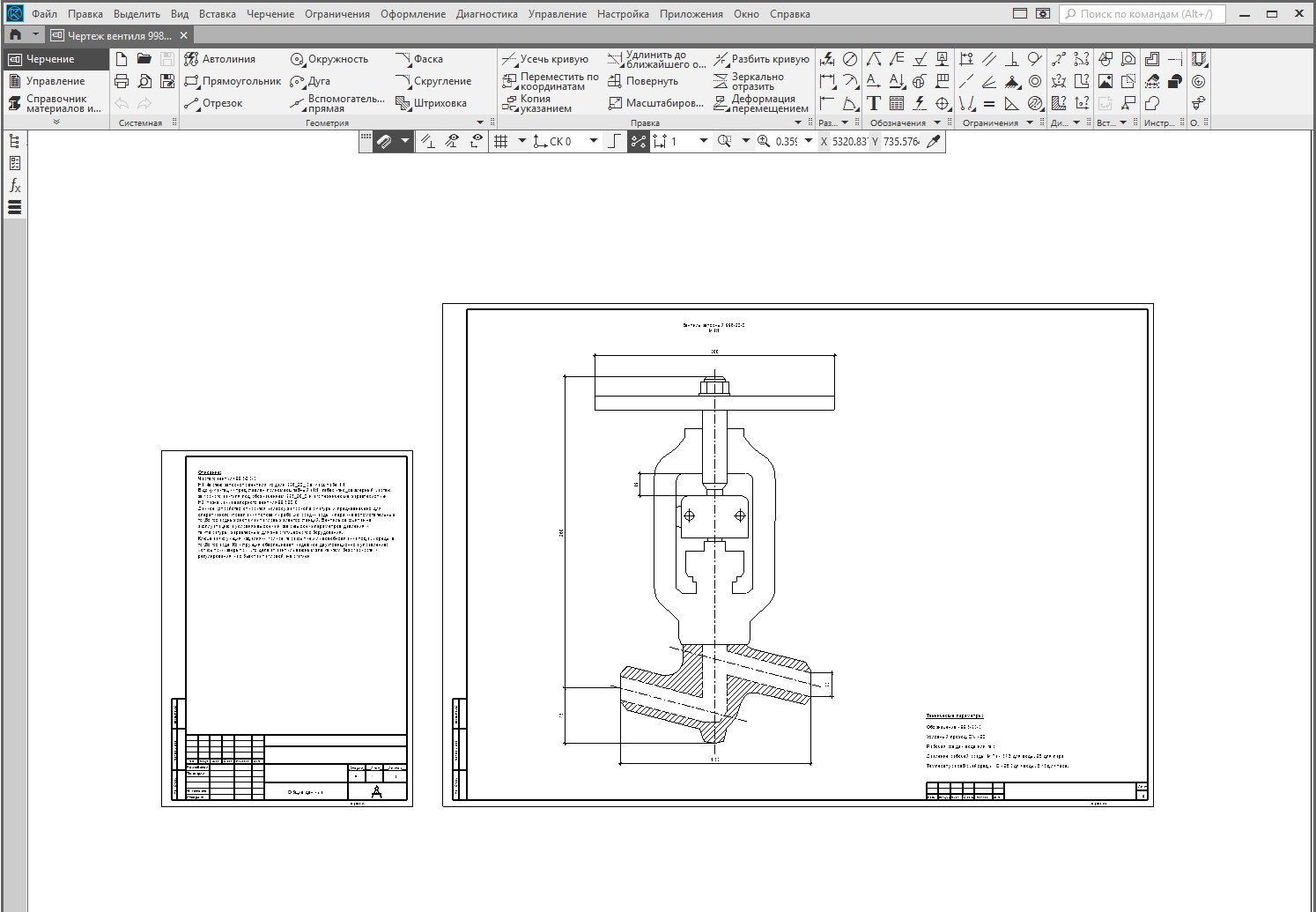

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

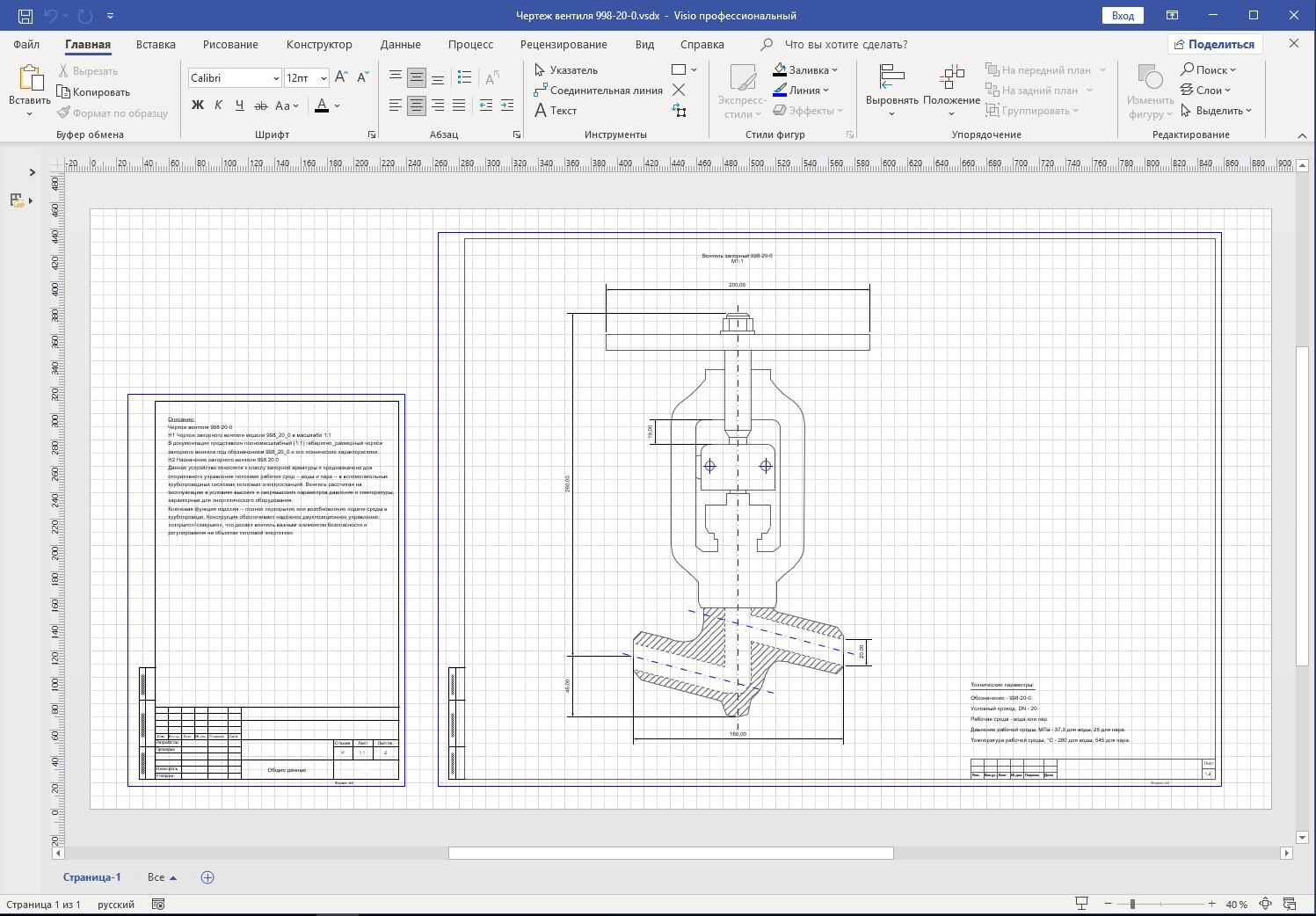

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»
Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
Советуем также посмотреть
Чертеж игольчатого вентиля
Скачайте готовый чертеж игольчатого вентиля (типа ВТ‑5) в форматах AutoCAD, КОМПАС 3D и MS Visio. Масштаб 1:1. Получите файл мгновенно!
129.00 руб.
Чертежи технических манометров
Технические манометры МП2У, МП3У, МП4У: комплект чертежей в форматах AutoCAD, КОМПАС 3D, Visio
289.00 руб.

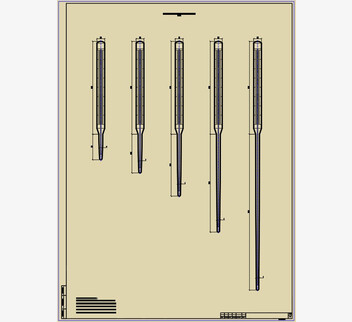

Чертежи термометров ТТЖ-М
