Состав комплекта конструкторских чертежей изделий для монтажа линий КИПиА
Представленный набор технической документации содержит подробные чертежи изделий, необходимых для монтажа импульсных линий в промышленных системах. Все чертежи выполнены в строгом соответствии с типовым проектом — серия 5.903‑13, выпуск 3 («Установка контрольно‑измерительных приборов: термометров, манометров»).
Перечень чертежей в комплекте
В комплект входят следующие конструкторские документы:
Чертеж кольцевой трубы 15×2,5‑20 — содержит точные геометрические параметры изделия, необходимые для корректного монтажа в составе импульсной линии.

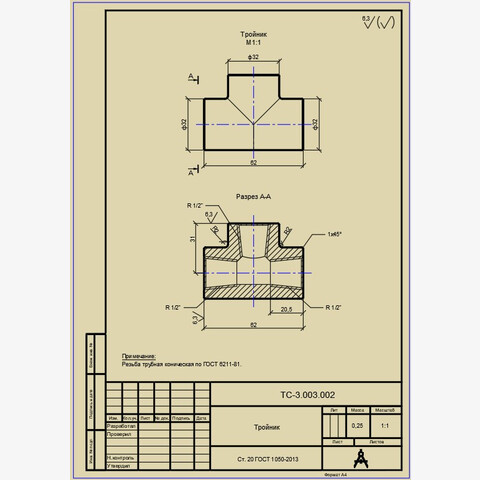

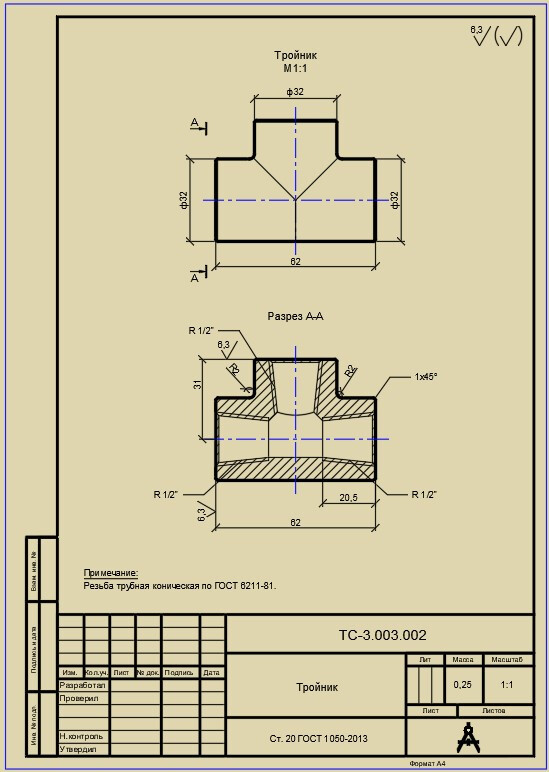

Чертеж тройника для линий КИПиА с резьбой R 1/2″ — отображает конструктивные особенности тройника, включая расположение и параметры резьбового соединения, предназначенного для интеграции в системы контрольно‑измерительных приборов и автоматики.
Чертеж штуцера для импульсных линий КИПиА с трубной резьбой R ½ — включает все данные для изготовления и установки штуцера, обеспечивающего надёжное соединение в импульсных линиях.
Чертеж ниппеля с трубной резьбой R ½ — демонстрирует конфигурацию ниппеля и детализацию резьбовой части, гарантирующей герметичность соединений.
Особенности выполнения чертежей
Каждый документ в комплекте оформлен с соблюдением следующих требований:
масштаб исполнения — 1:1, что обеспечивает максимальную точность при изготовлении и монтаже;
представлены основные виды: вид спереди и вид сверху — для наглядного отображения формы и габаритов изделия;
включены необходимые разрезы, позволяющие оценить внутреннюю структуру и особенности конструкции;
выполнена полная простановка размеров — все габаритные, присоединительные и конструктивные размеры чётко обозначены для исключения ошибок при производстве и сборке.
Форматы файлов:

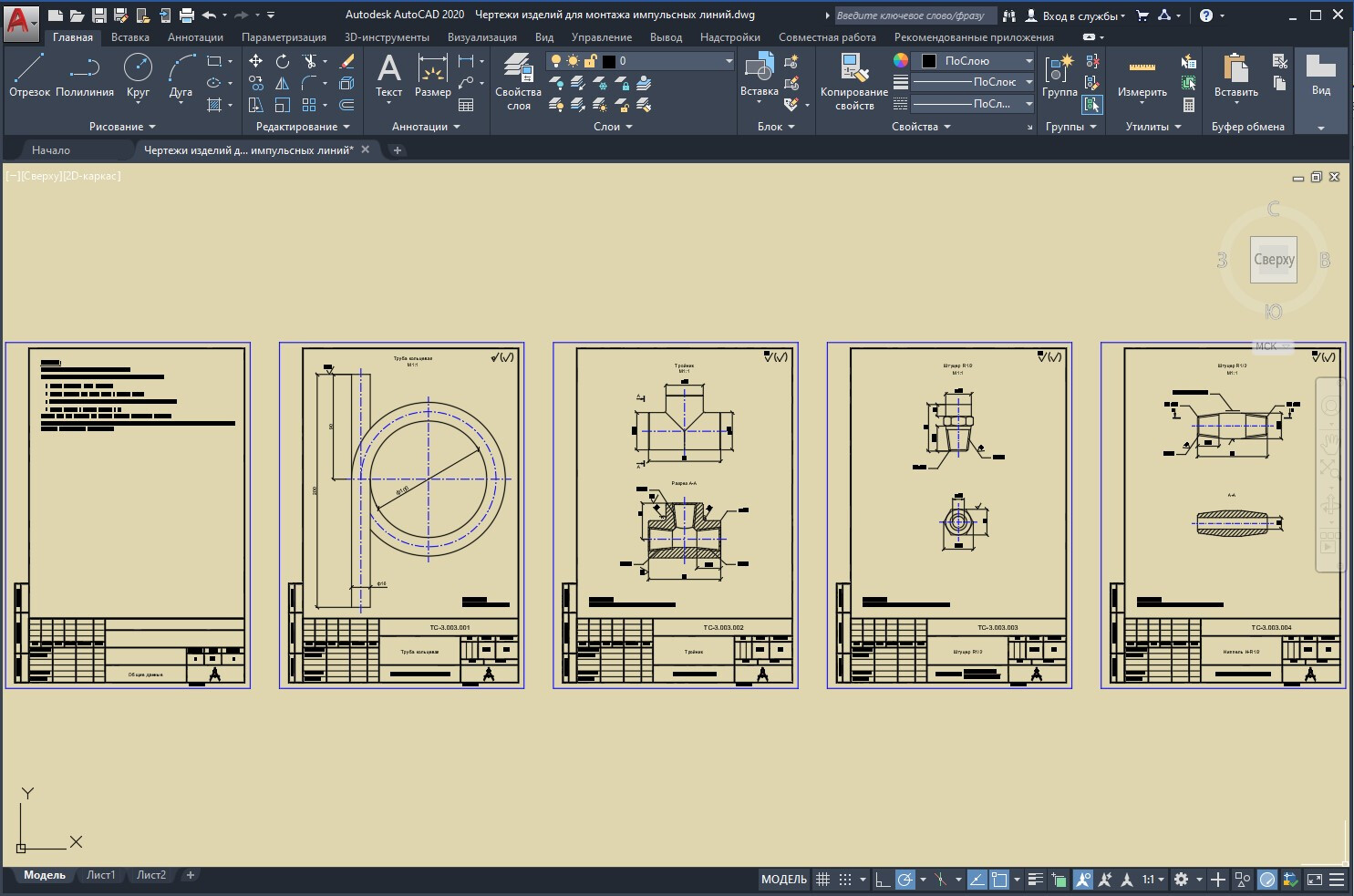

AutoCAD2D-чертеж .dwg(версия 2010 и выше);

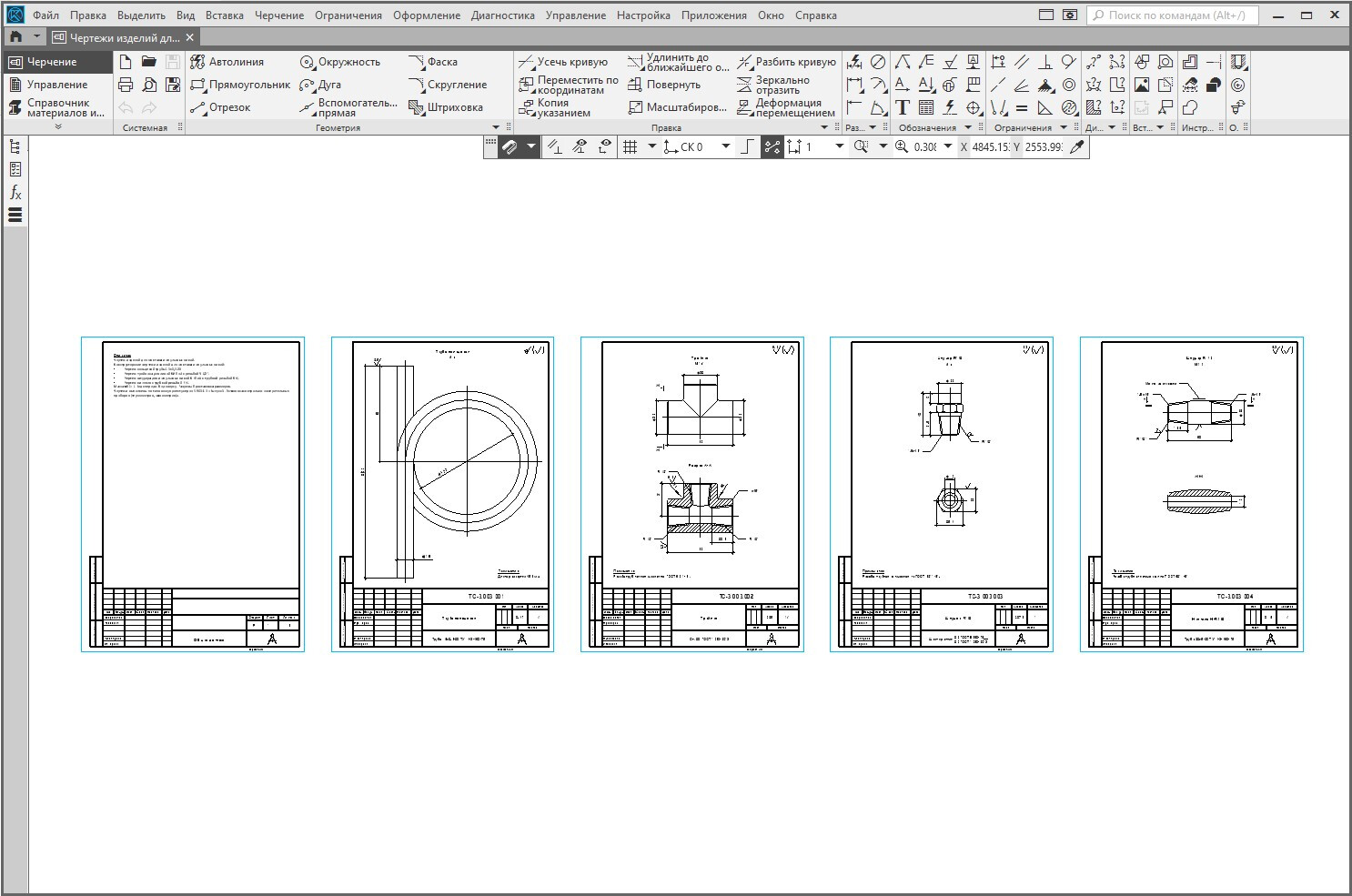

КОМПАС 3D фрагмент .frw(версия v20 и выше, импортированный из AutoCAD 2010).

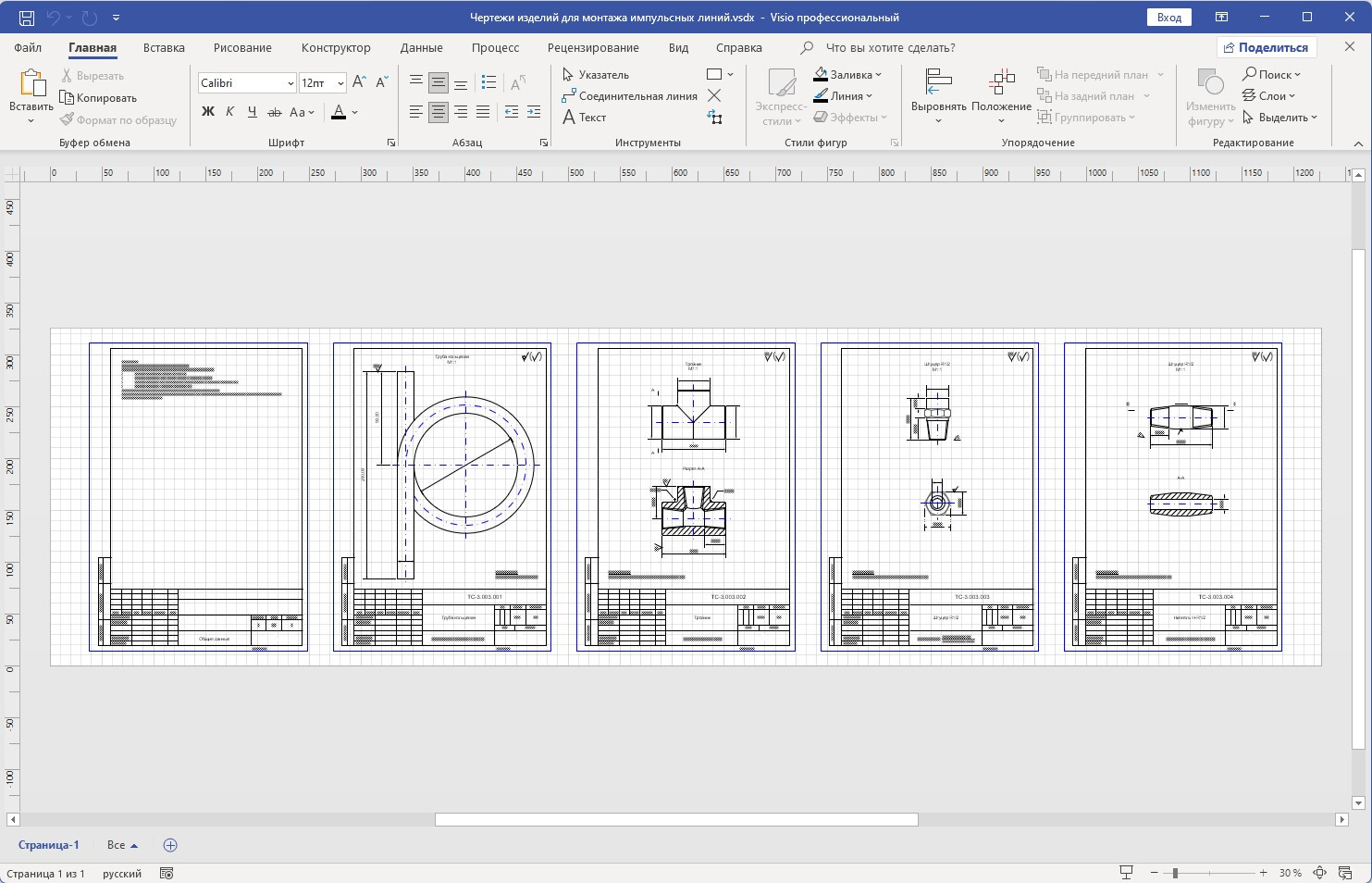

MSVisioдокумент .vsdx(версия 2021 и выше, импортированный из AutoCAD 2010).
