Чертеж приварного ниппеля

Состав комплекта чертежей на ниппель

Техническая документация на приварной ниппель включает два взаимосвязанных чертежа, обеспечивающих полное представление об изделии и его сопряжении с другими элементами системы:

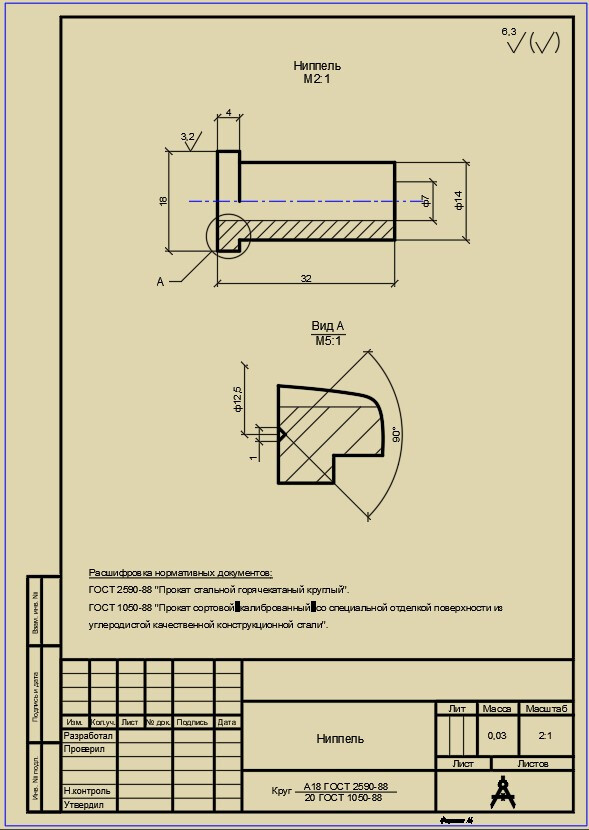

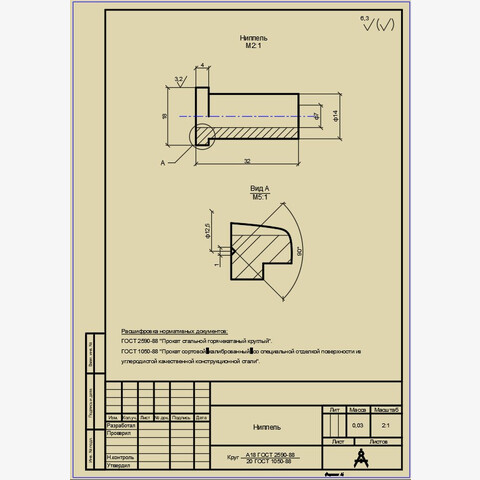

Чертеж самого ниппеля

Документ содержит графическое изображение детали с указанием всех конструктивных элементов. На схеме представлены:

• общий вид изделия;
• разрез для демонстрации внутренней конфигурации;
• точные размеры, необходимые для изготовления и монтажа.

Чертеж уплотнительной прокладки

Этот элемент документации описывает вспомогательную деталь, обеспечивающую герметичность соединения. Чертёж включает:

• геометрию прокладки;
• габаритные и посадочные размеры.

Особенности исполнения чертежей

Графические материалы выполнены в увеличенном масштабе 2:1, что позволяет детально рассмотреть все элементы конструкции и точно интерпретировать размеры.

Нормативная база производства

Изготовление приварных ниппелей регламентируется типовым проектом серия 5.903‑13, выпуск 3 «Установка контрольно‑измерительных приборов (термометров, манометров)».

Форматы файлов:

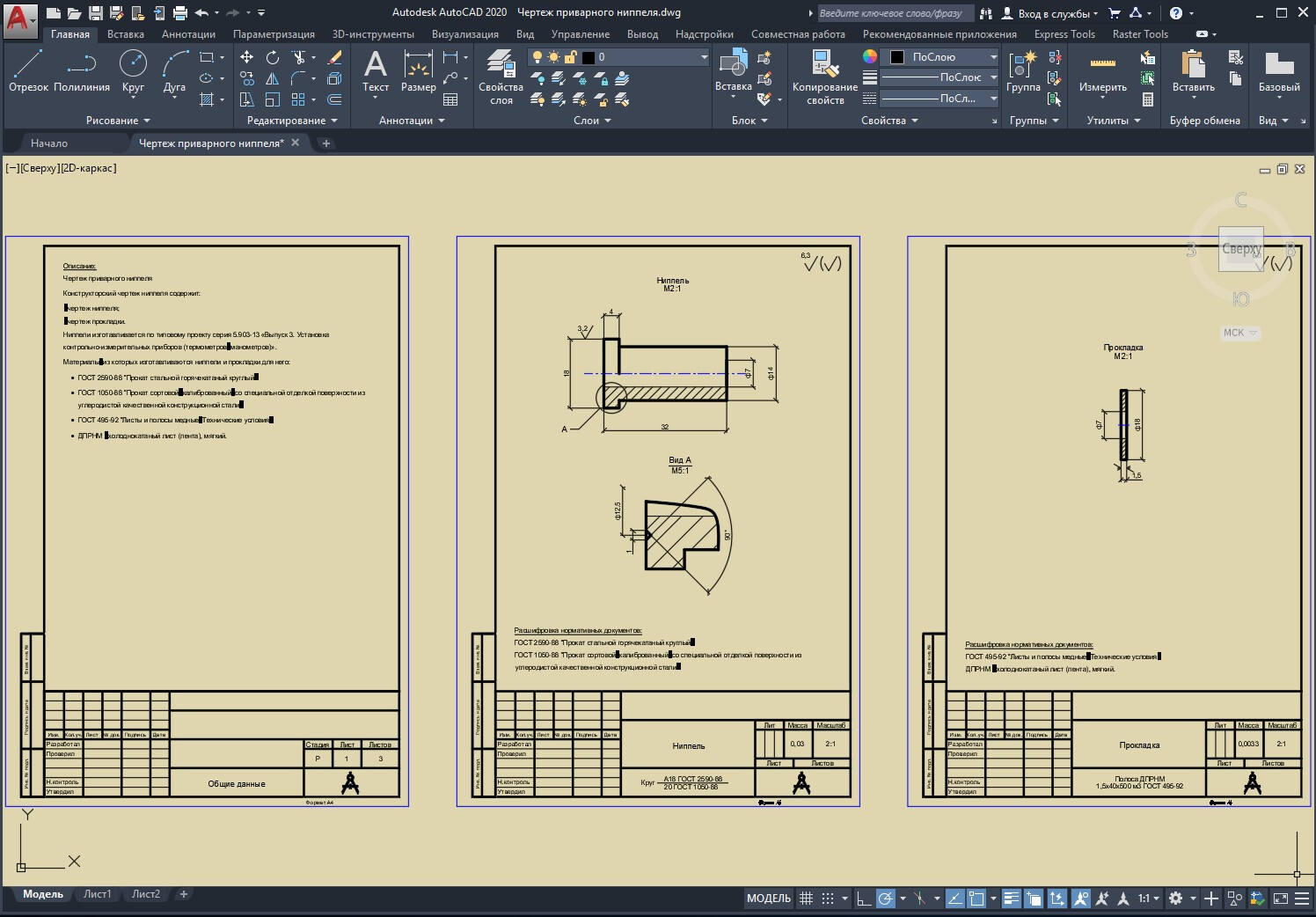

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

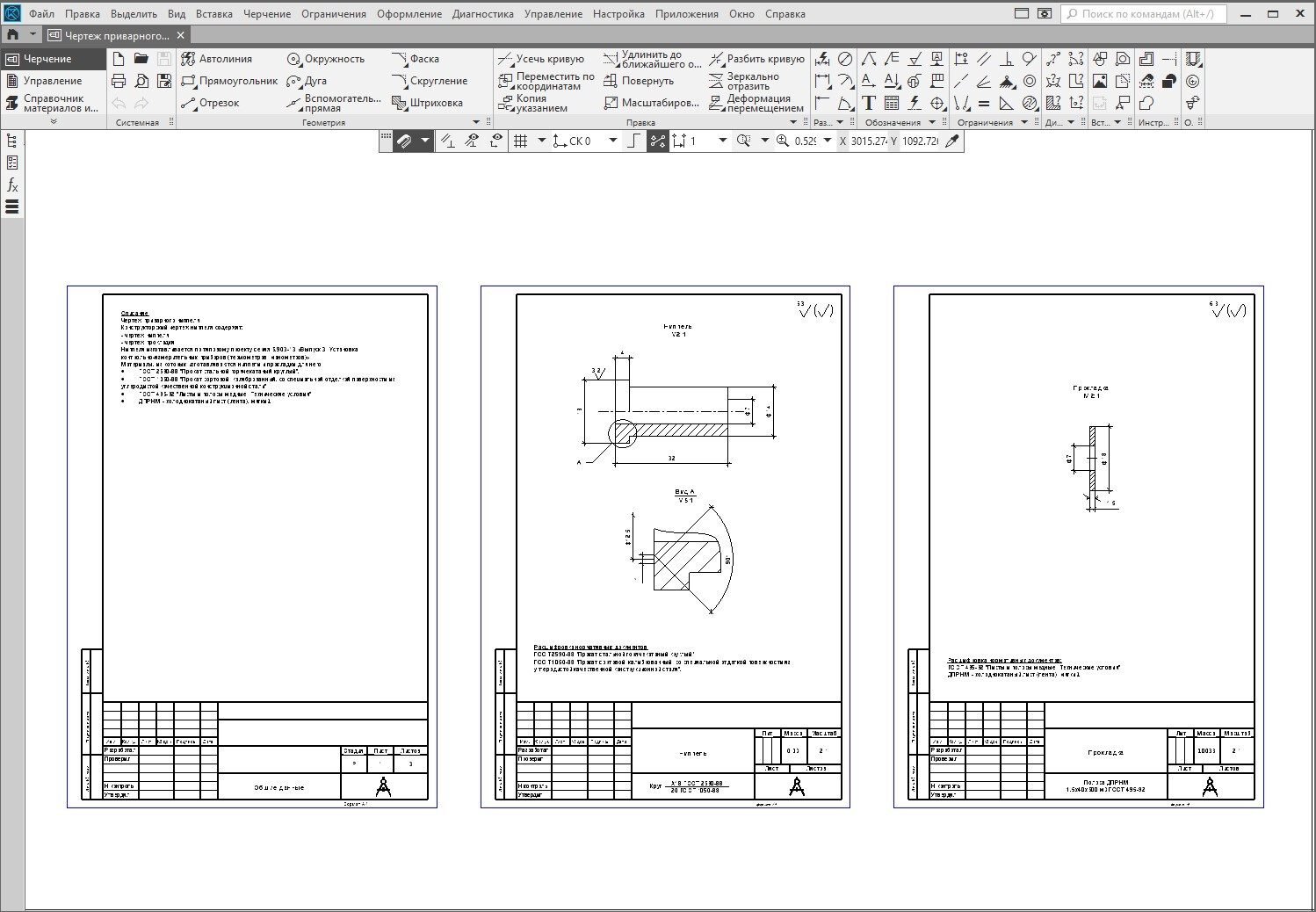

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

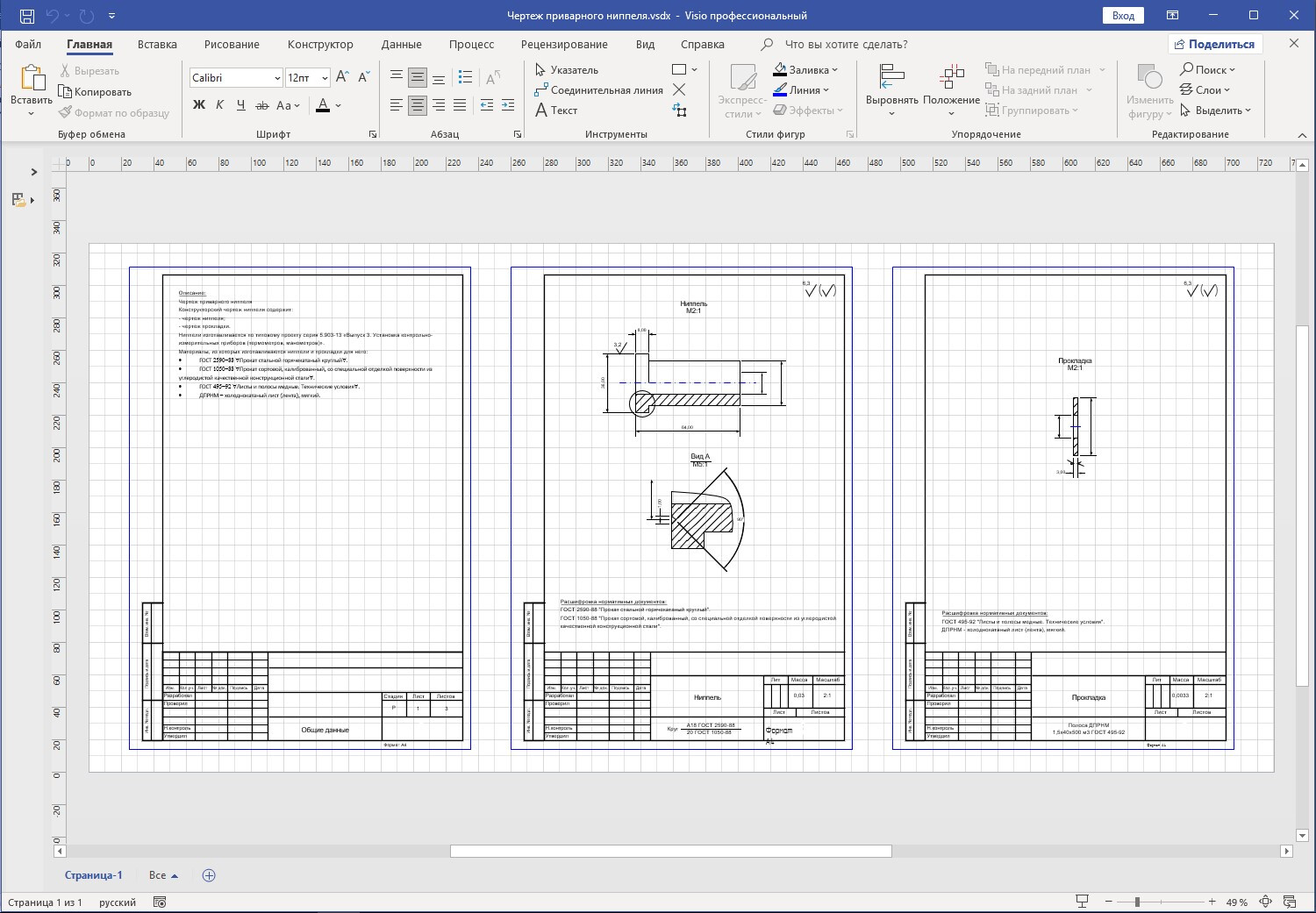

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
