Чертежи сосудов конденсационных СК

Общая характеристика документации

В комплект чертежей на сосуды конденсационные типа СК входят два основных блока чертежей:

• сборочные чертежи изделий;
• чертежи отдельных деталей.

Вся документация разработана в соответствии с конструкторскими чертежами ТКБЯ.302661.001.

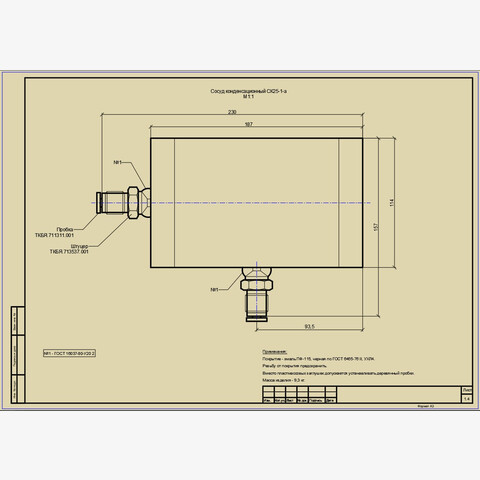

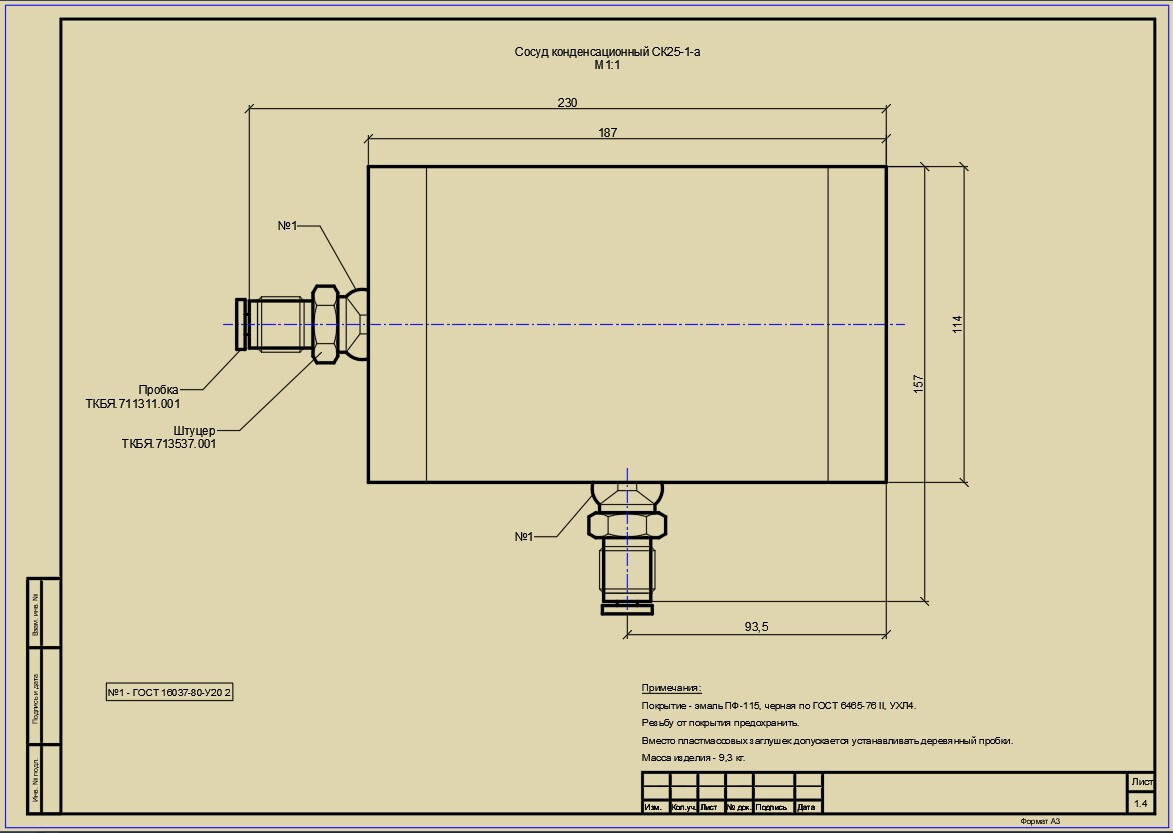

Сборочные чертежи сосудов СК

Раздел сборочных чертежей охватывает широкий ряд типоразмеров конденсационных сосудов. В перечень включены следующие модели:

• СК10‑1‑а, СК10‑2‑а;
• СК25‑1‑а, СК25‑2‑а;
• СК40‑1‑а, СК40‑2‑а;
• СК10‑1‑б, СК10‑2‑б;
• СК25‑1‑б, СК25‑2‑б;
• СК40‑1‑б, СК40‑2‑б.

Каждая модель имеет свою спецификацию и особенности сборки, отражённые в соответствующих чертежах.

Чертежи деталей

В отдельный раздел вынесены чертежи ключевых компонентов, входящих в конструкцию сосудов. К ним относятся:

• пробка;
• штуцер;
• гайка накидная.

Эти детали играют важную роль в обеспечении герметичности и надёжности соединений при монтаже и эксплуатации сосудов.

Форматы файлов:

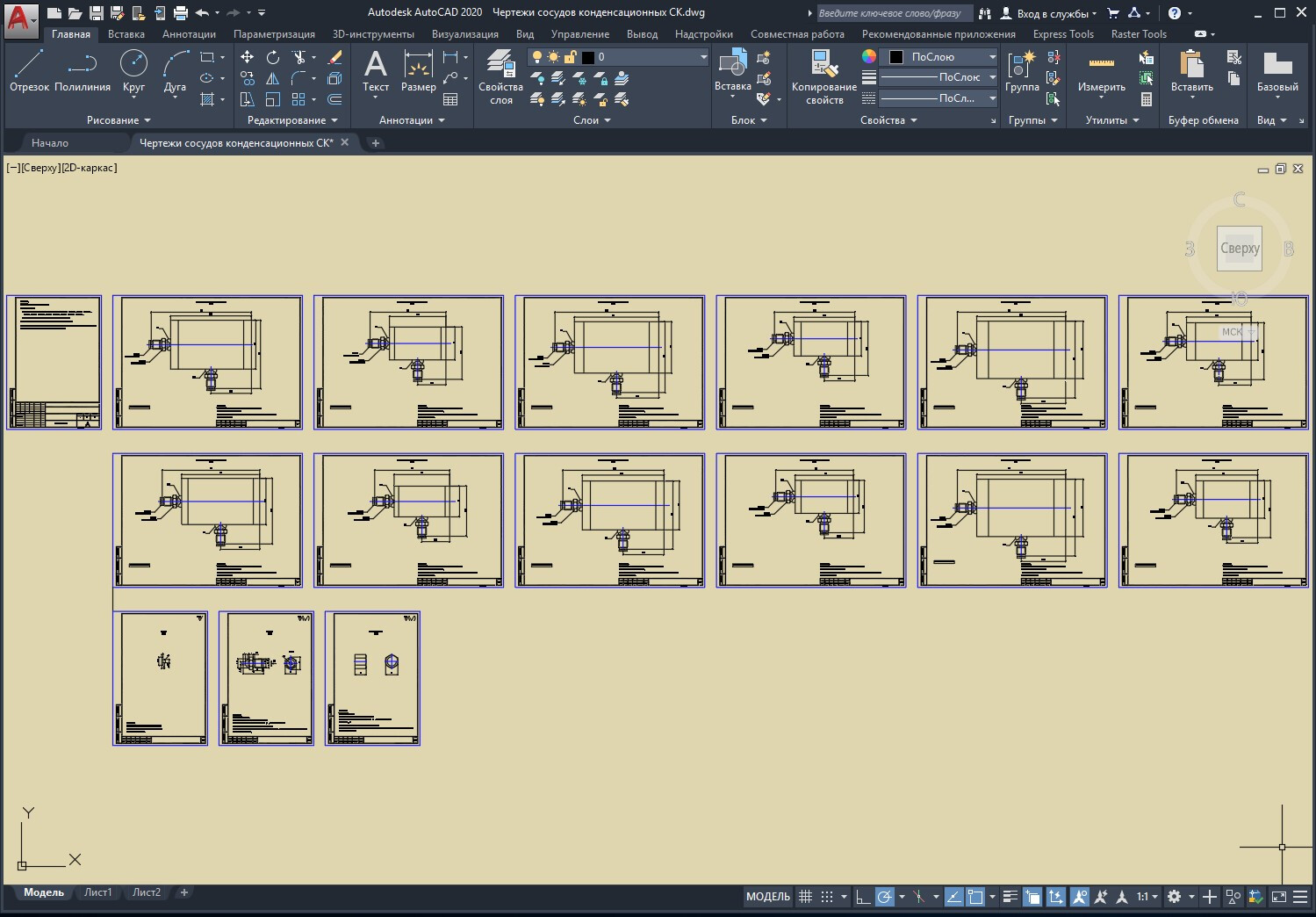

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

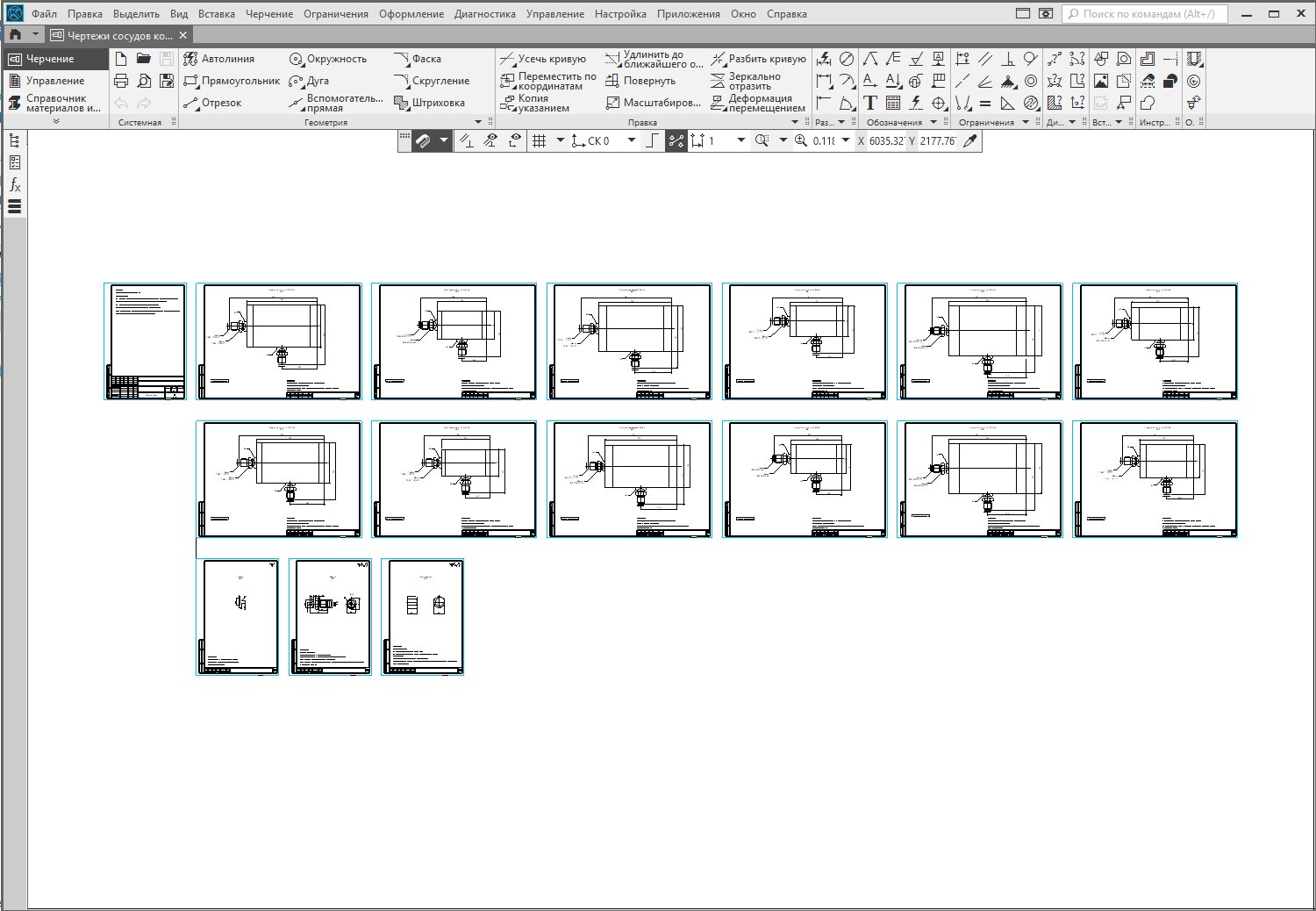

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

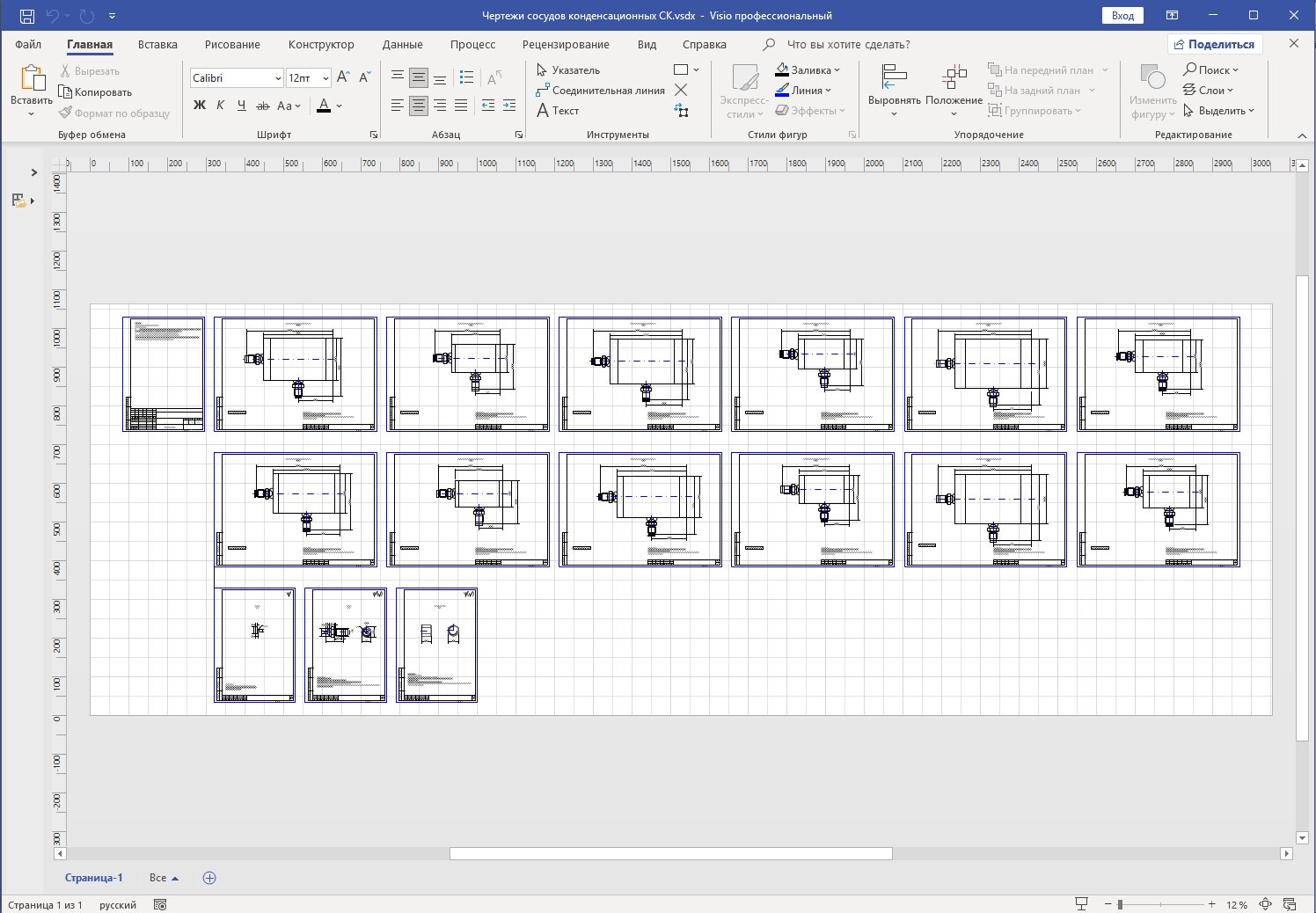

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
