Схемы измерения давления

Схемы измерения давления с использованием технических манометров

Для корректного замера давления различных сред с помощью технических манометров разработано несколько специализированных схем. Каждая из них учитывает тип рабочей среды и расположение точки отбора — это позволяет обеспечить точность показаний и долговечность измерительного оборудования.

Классификация схем измерения давления по типу среды и расположению точки отбора

Жидкости и пары

При работе с жидкостями и парами актуальны две базовые конфигурации:

• методика замера давления ниже точки отбора — подходит для стандартных условий эксплуатации, когда среда подаётся под действием гравитации или принудительно, но без экстремальных нагрузок;
• методика замера давления выше точки отбора — используется в системах с принудительной циркуляцией или при необходимости контроля давления в верхней части резервуара/трубопровода.

Сухие газы

Для сухих газов применяется аналогичный подход с учётом особенностей газообразной среды:

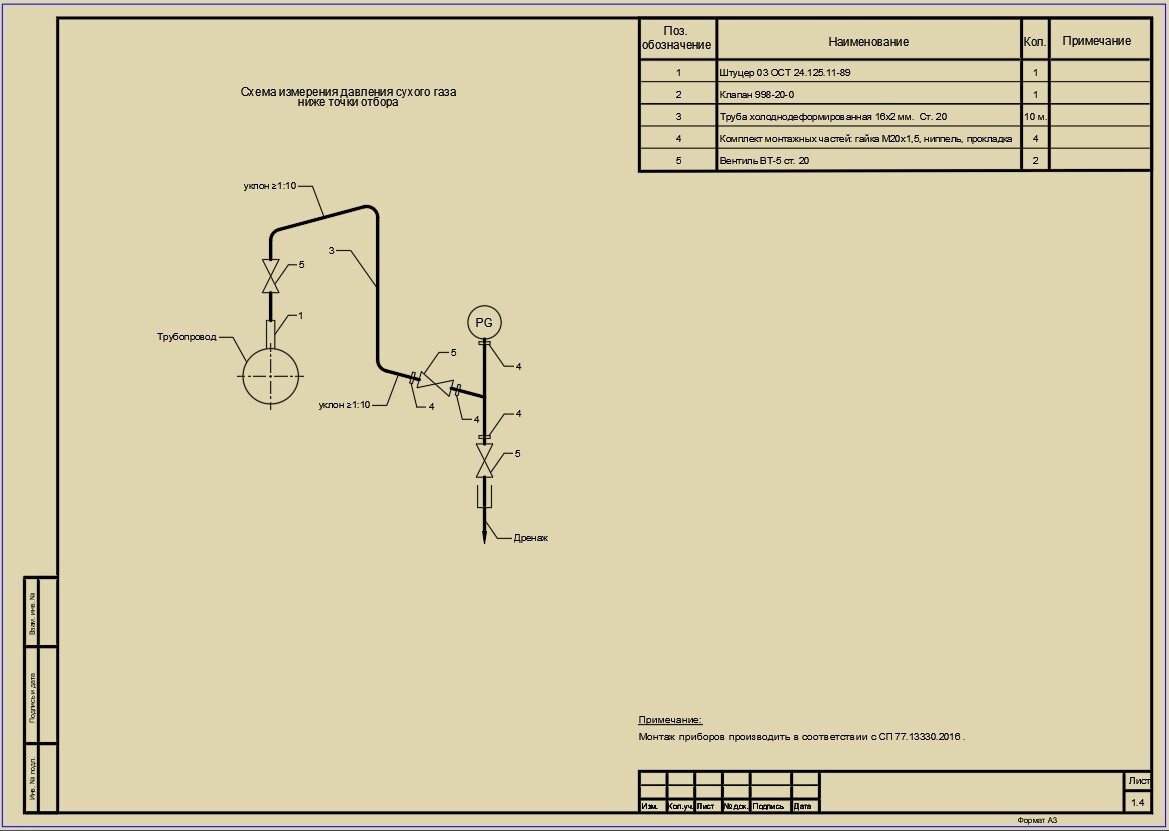

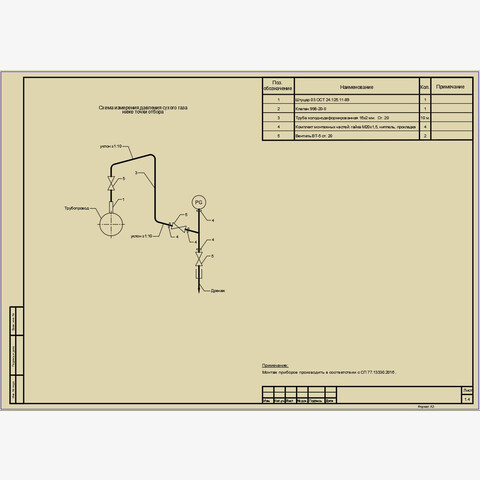

• схема измерения ниже точки отбора — оптимальна для горизонтальных трубопроводов, где минимизирован риск скопления конденсата;
• схема измерения выше точки отбора — актуальна для вертикальных участков, где важно отследить давление до возможных зон турбулентности.

Влажные газы

Особенность влажных газов — риск конденсации. Для них предусмотрена отдельная схема:

• замер давления ниже точки отбора с дополнительной защитой от влаги — включает установку конденсатоотводчиков или влагопоглотителей в измерительной линии.

Агрессивные среды

Агрессивные газы и жидкости требуют усиленной защиты оборудования. Здесь выделяют:

• схемы для агрессивных газов:
  • ниже точки отбора — с применением коррозионностойких материалов и мембран;
  • выше точки отбора — с усиленной герметизацией соединений и защитой от утечек;
• схемы для агрессивных или вязких жидкостей:
  • ниже точки отбора — предусматривают промывочные контуры для предотвращения засорения;
  • выше точки отбора — включают демпфирующие устройства для сглаживания пульсаций давления.

Спецификация к схемам измерения давления

Каждая из описанных схем сопровождается детальной заказной спецификацией. В ней указаны:

• перечень необходимого оборудования (манометры, фитинги, защитные мембраны и т. д.);
• требования к материалам (в зависимости от агрессивности среды);
• рекомендации по монтажу и настройке;
• параметры допустимых нагрузок и температурного режима.

Форматы файлов:

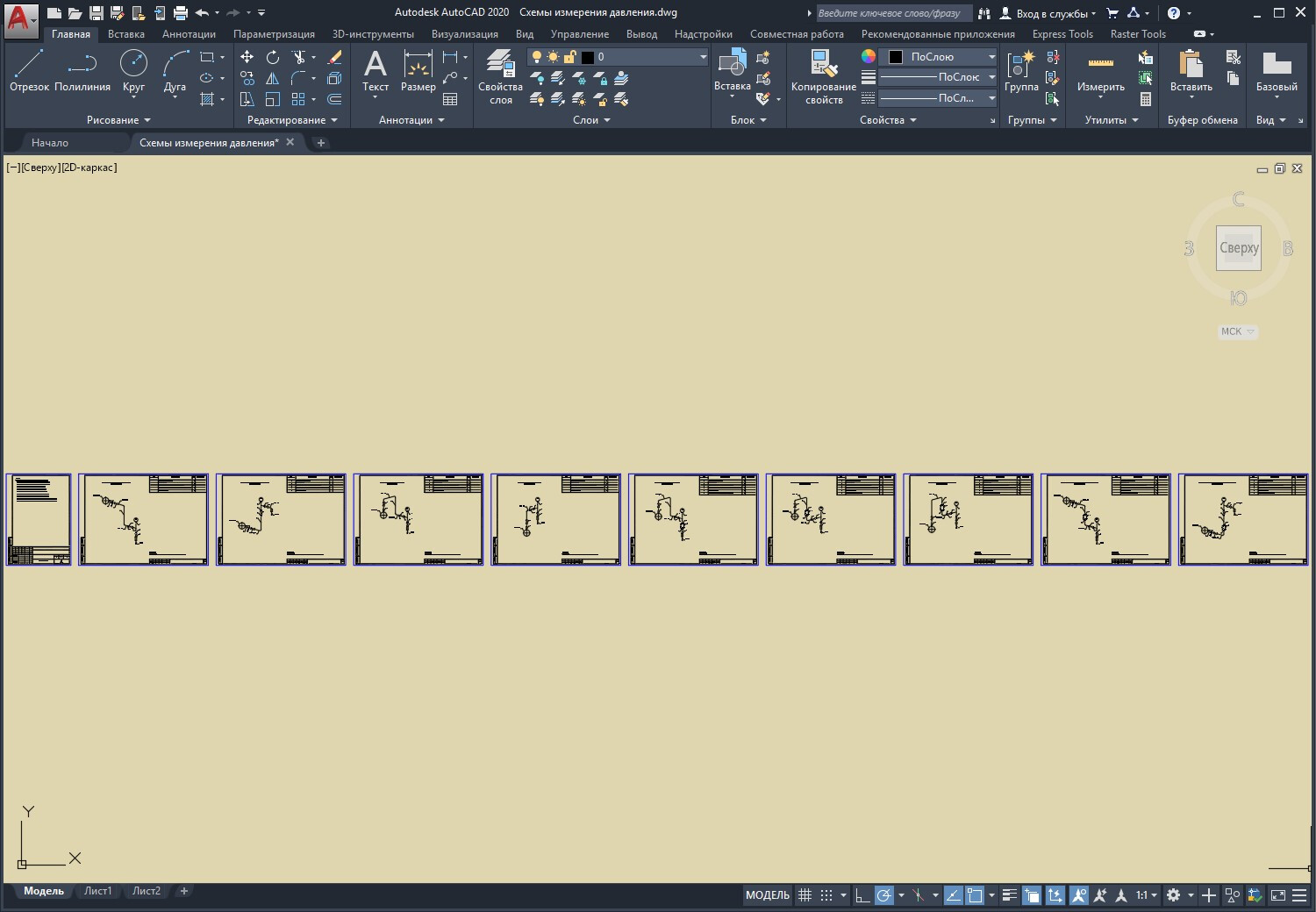

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

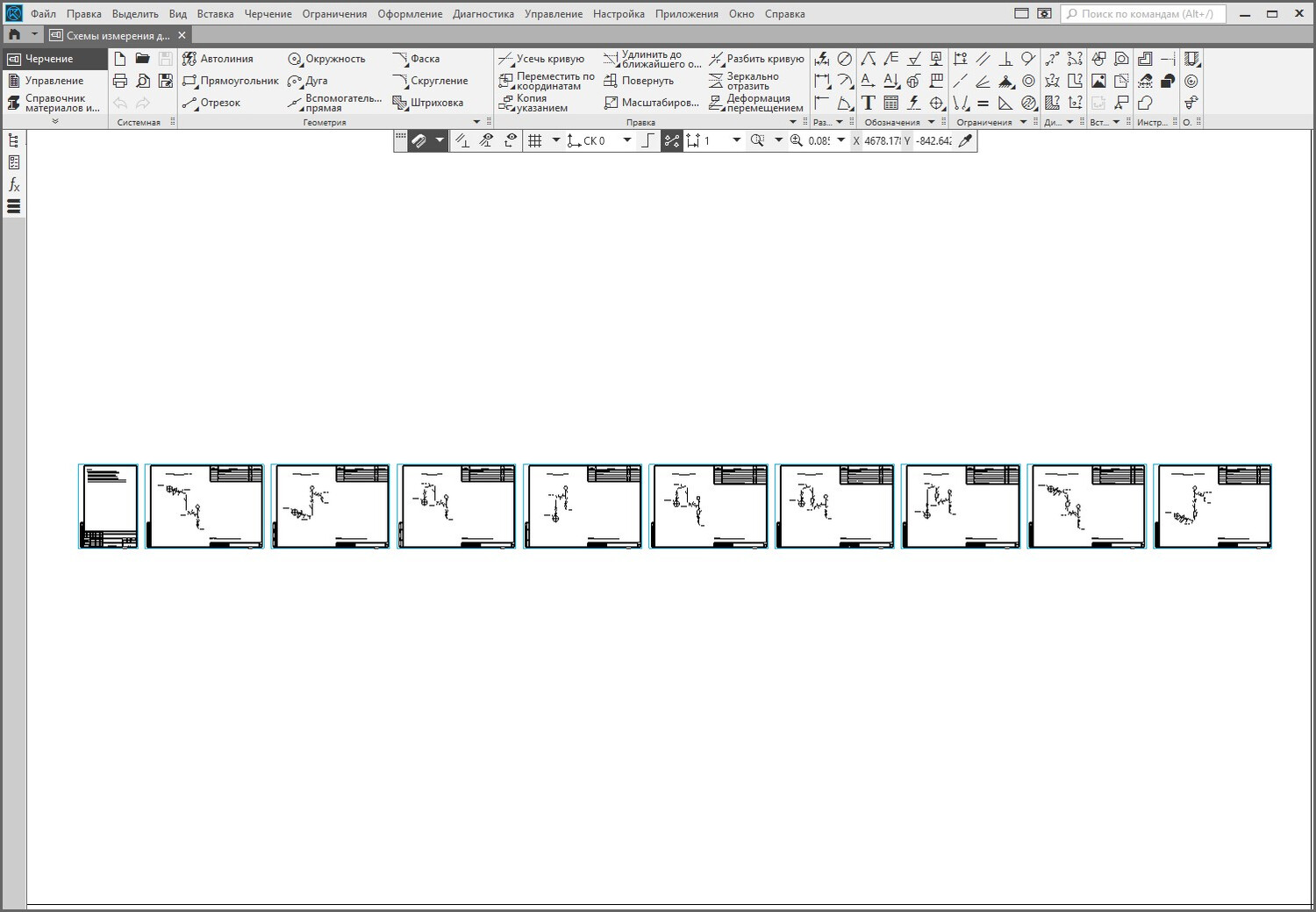

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

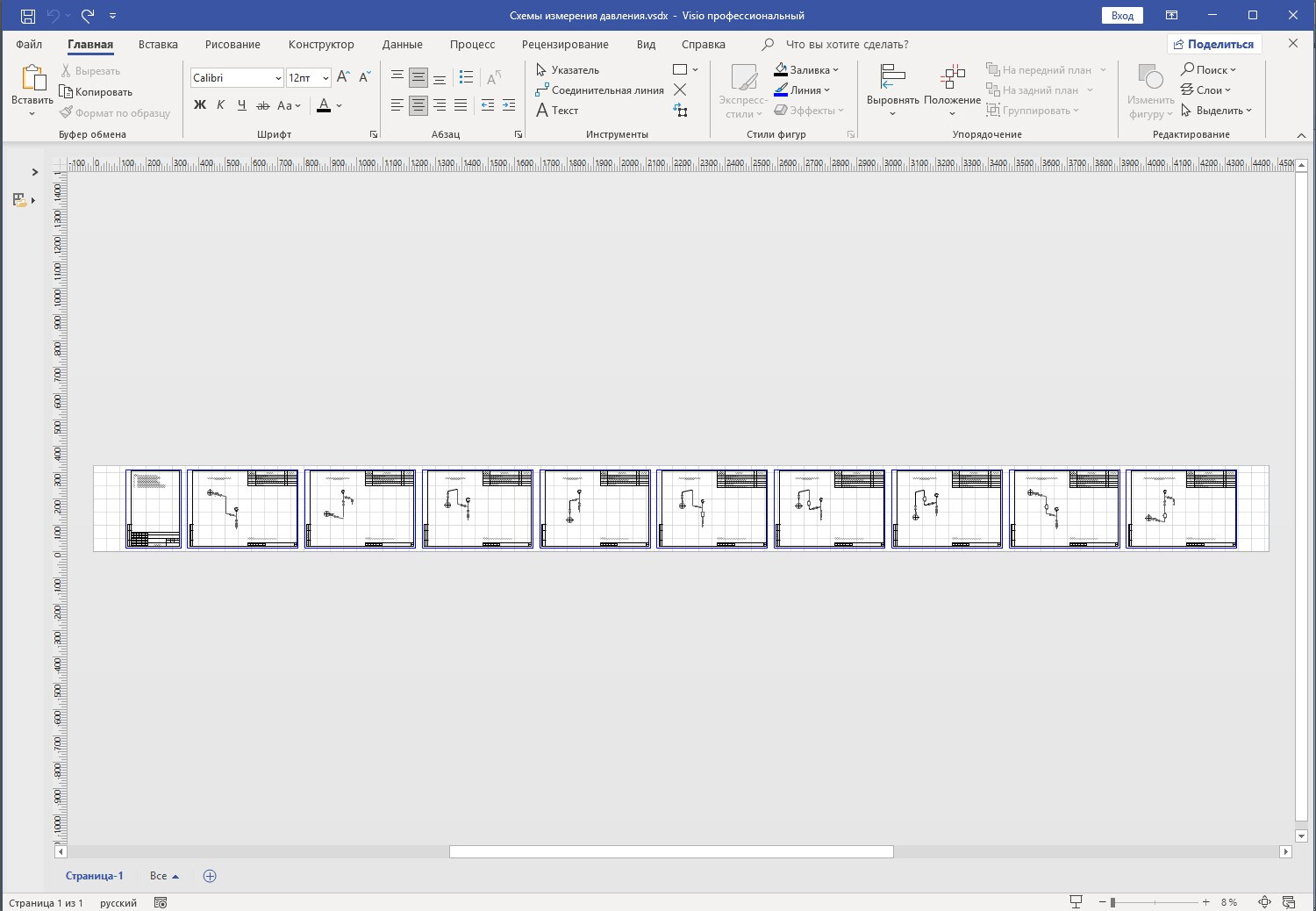

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
