Схемы измерения уровня жидкости

Схемы измерения уровня жидкости посредством дифференциального преобразователя давления

Современные промышленные системы часто требуют точного и надёжного измерения уровня жидких сред — для решения этой задачи успешно применяют дифференциальные преобразователи давления. Разберём ключевые варианты их использования в разных типах оборудования.

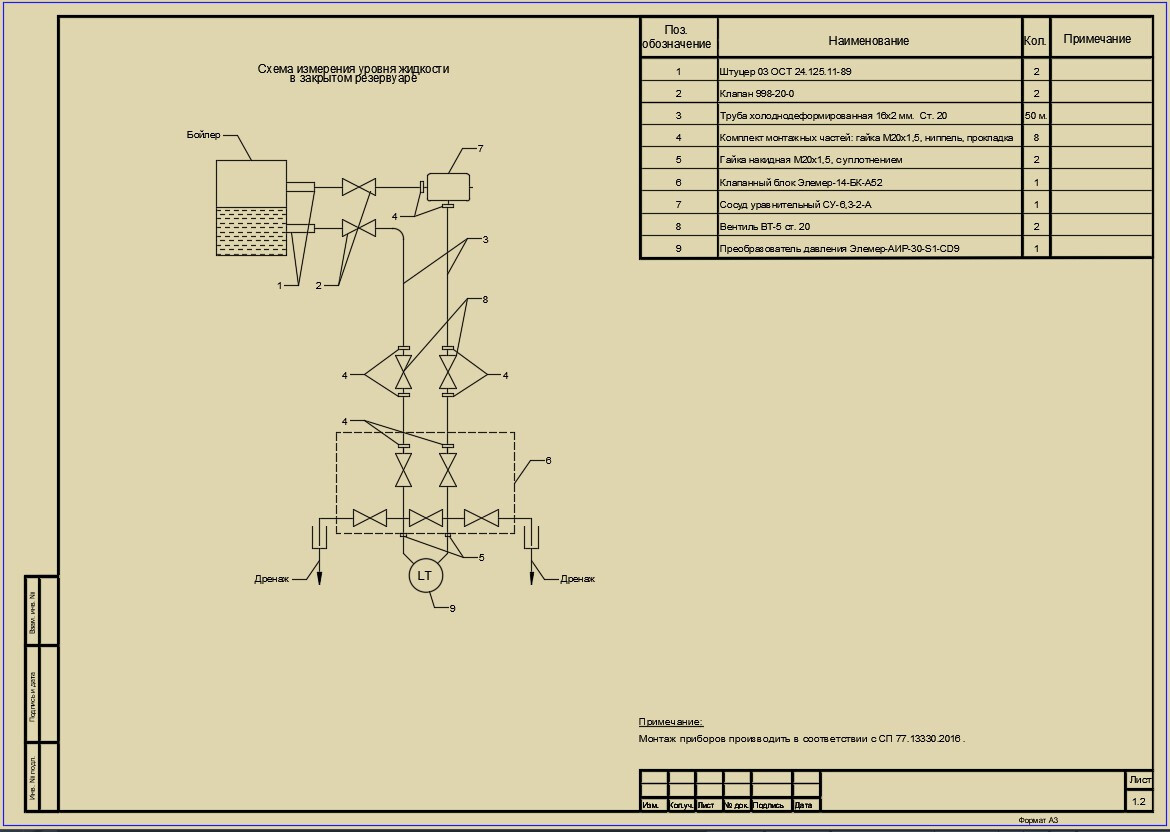

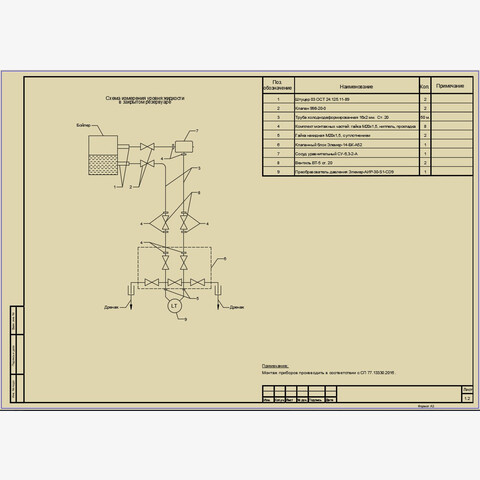

Контроль уровня в герметичных ёмкостях

Один из распространённых сценариев — мониторинг жидкости внутри закрытого резервуара. Особенность такой среды — наличие избыточного давления или вакуума над зеркалом жидкости, что накладывает особые требования к измерительной схеме.

Дифференциальный преобразователь в этом случае подключается так, чтобы фиксировать разницу между:

• давлением на дне резервуара (включает гидростатическое давление столба жидкости и давление газовой среды над ней);
• давлением в верхней части резервуара (фактически — давление газовой подушки).

Вычитая второе значение из первого, прибор выделяет составляющую, обусловленную исключительно высотой столба жидкости. Это позволяет получить точную оценку уровня независимо от колебаний давления в газовом пространстве.

Ключевые элементы схемы

Типовая конфигурация включает:

• дифференциальный преобразователь давления с двумя входными портами;
• импульсные линии для передачи давления от точек замера к датчику;
• разделительные сосуды или мембраны (при работе с агрессивными или вязкими средами);
• запорную арматуру для обслуживания и продувки линий.

Измерение уровня воды в паровых котлах

Паровой котёл — более сложный объект для контроля уровня из за сочетания высоких температур, давления и наличия двух фаз: воды и насыщенного пара. Здесь дифференциальный преобразователь решает задачу отслеживания границы раздела сред в условиях динамически меняющихся параметров.

Особенность схемы для котла — учёт плотности пара и воды при рабочих температурах. Датчик монтируется так, чтобы:

• нижний порт соединялся с водяной зоной котла через импульсную линию, заполненную конденсатом;
• верхний порт подключался к паровой зоне, где конденсат в линии формирует стабильный «столб» с известной плотностью.

Такая конфигурация позволяет компенсировать влияние давления пара и точно определять уровень воды, критически важный для безопасной эксплуатации котла.

Форматы файлов:

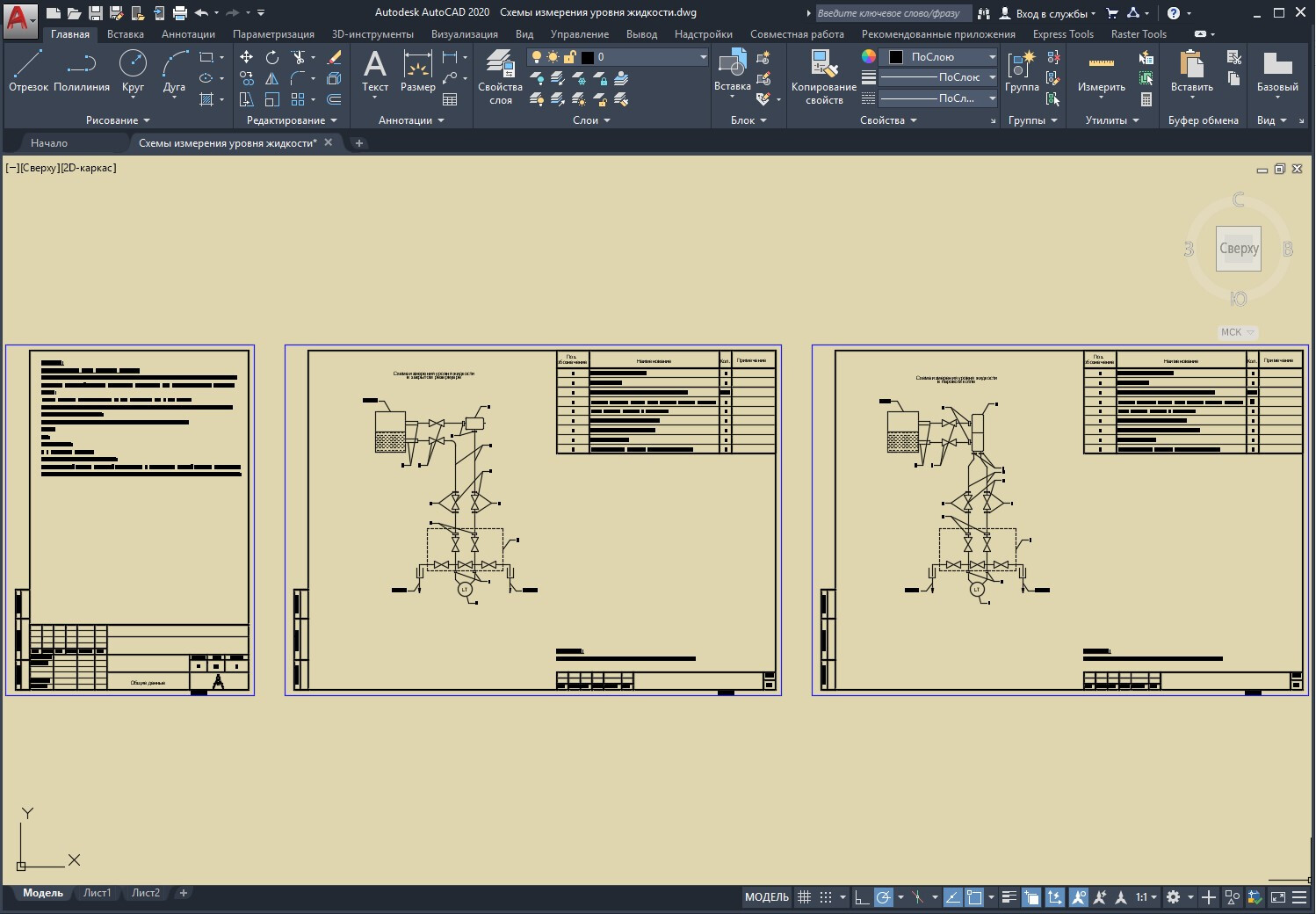

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

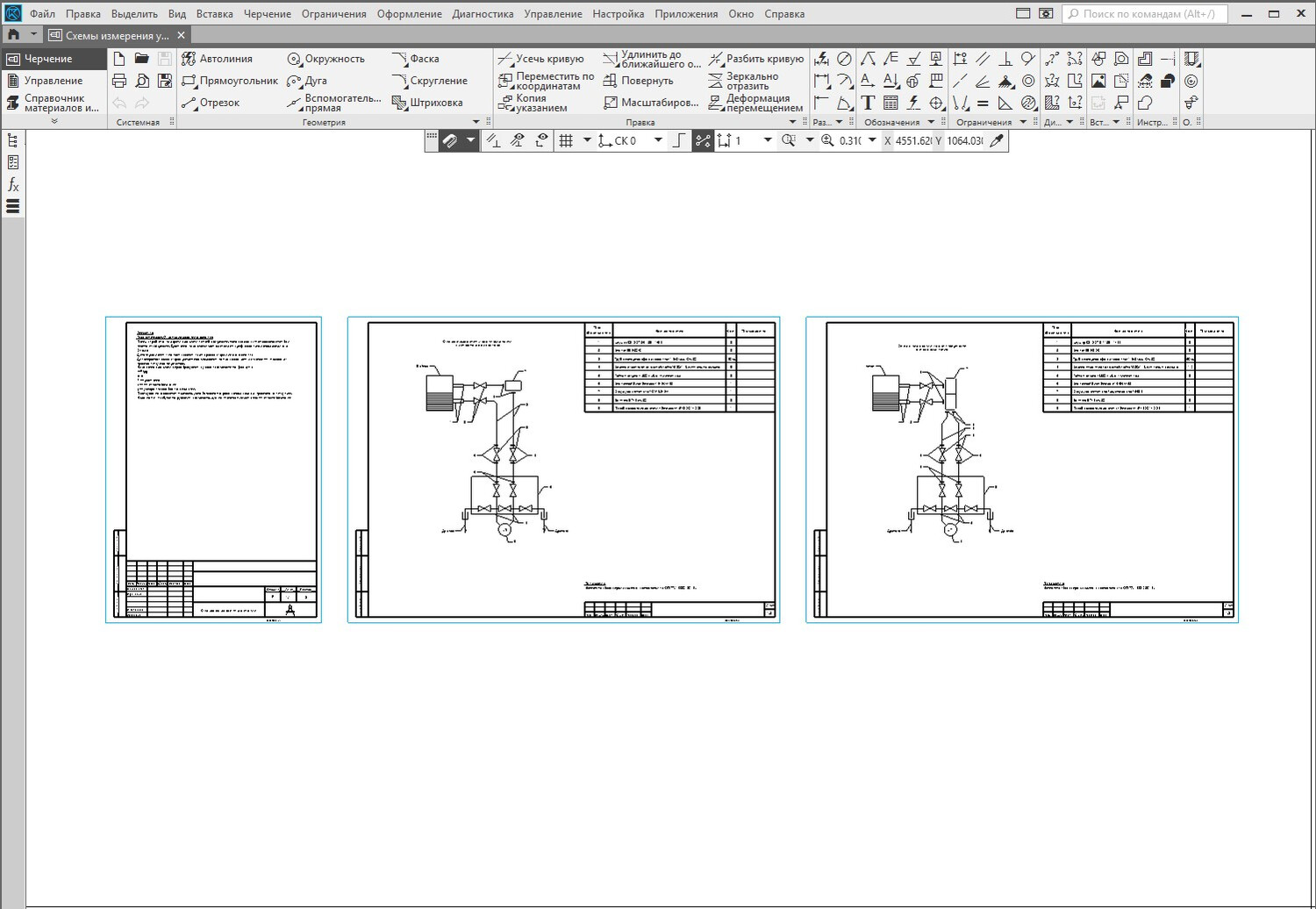

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

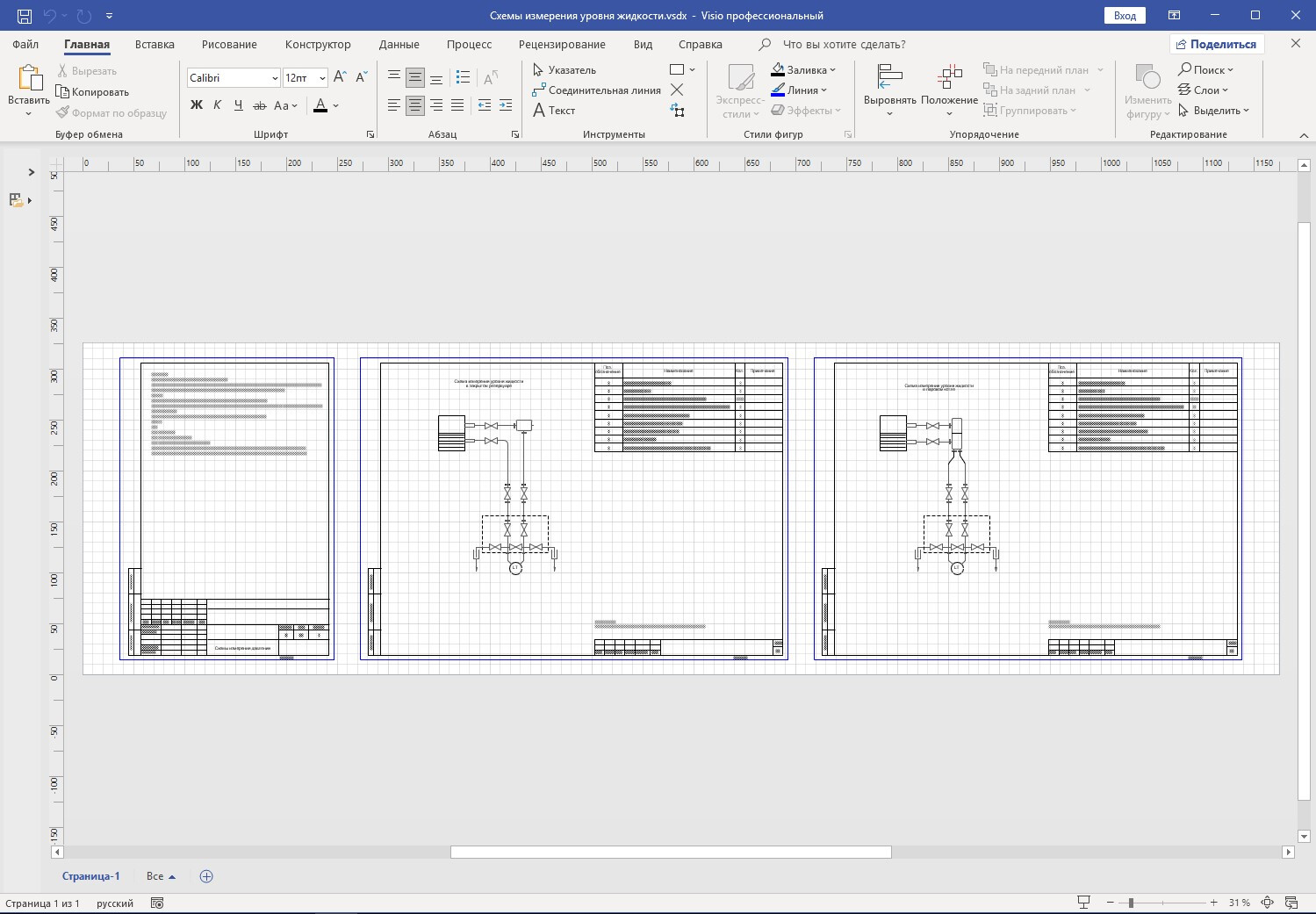

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
