Чертежи соединений НСН

Общая характеристика чертежей НСН

Представленный комплект конструкторских чертежей разработан для навертных соединений типа НСН, соответствующих техническим условиям ТУ 36‑1104‑82. Документация обеспечивает исчерпывающее представление о конструкции и размерах изделий — это необходимо для их корректного подбора, монтажа и эксплуатации в различных инженерных системах.

Особенности исполнения чертежей

Все графические материалы выполнены в натуральную величину (масштаб 1:1), что гарантирует высокую точность при изучении и применении данных. Каждый чертёж содержит:

• вид спереди — демонстрирует общую конфигурацию соединения и расположение ключевых элементов;
• вид сверху — дополняет представление о форме изделия и особенностях его конструкции;
• точные размерные параметры — позволяют безошибочно вписать компонент в проект и обеспечить совместимость с другими элементами системы.

Охватываемые типоразмеры соединений

Комплект охватывает серию унифицированных навертных соединений НСН. В документации представлены чертежи для следующих модификаций:

Соединения с метрической резьбой:

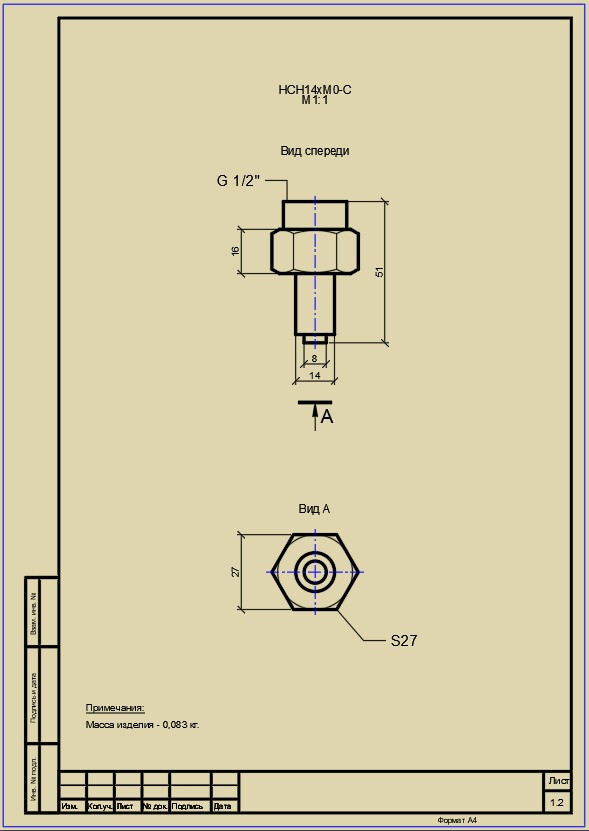

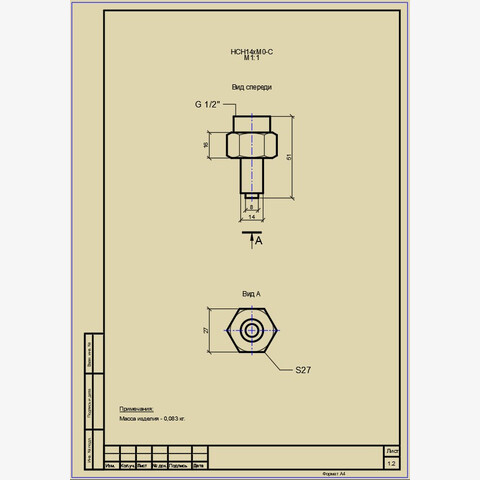

• НСН14хМ0‑С;
• НСН14хМ20‑Н.

Соединения с трубной цилиндрической резьбой G 1/2:

• НСН14хG1/2‑С;
• НСН14хG1/2‑Н.

Комплектация и ключевые элементы

Помимо основных соединений, в комплект чертежей включена документация на важный конструктивный элемент — торцевой ниппель диаметром 14 мм. Эта внутренняя деталь играет существенную роль в обеспечении надёжности и герметичности соединения, а её точные размеры и форма критически важны для корректной сборки узла.

Форматы файлов:

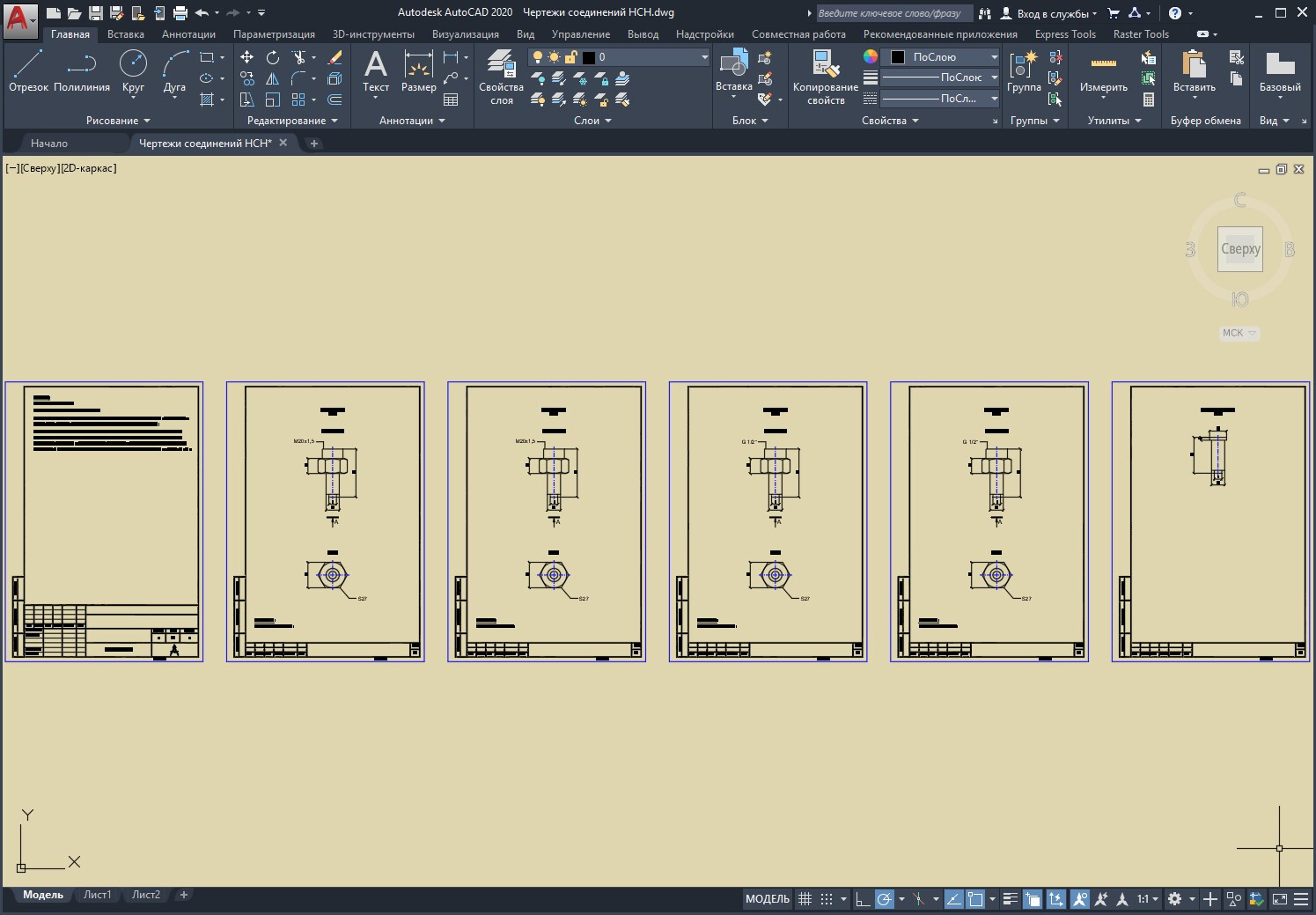

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

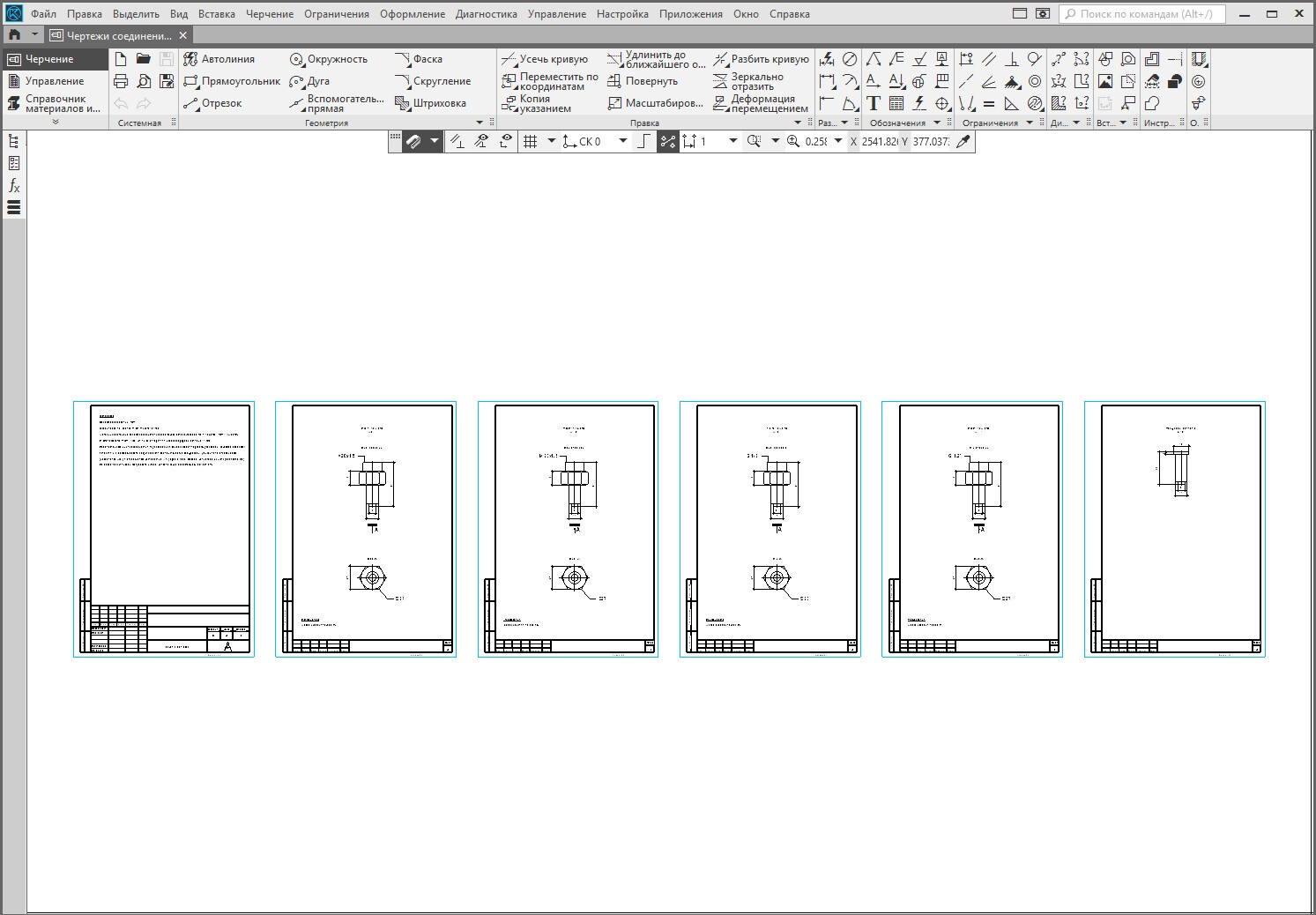

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

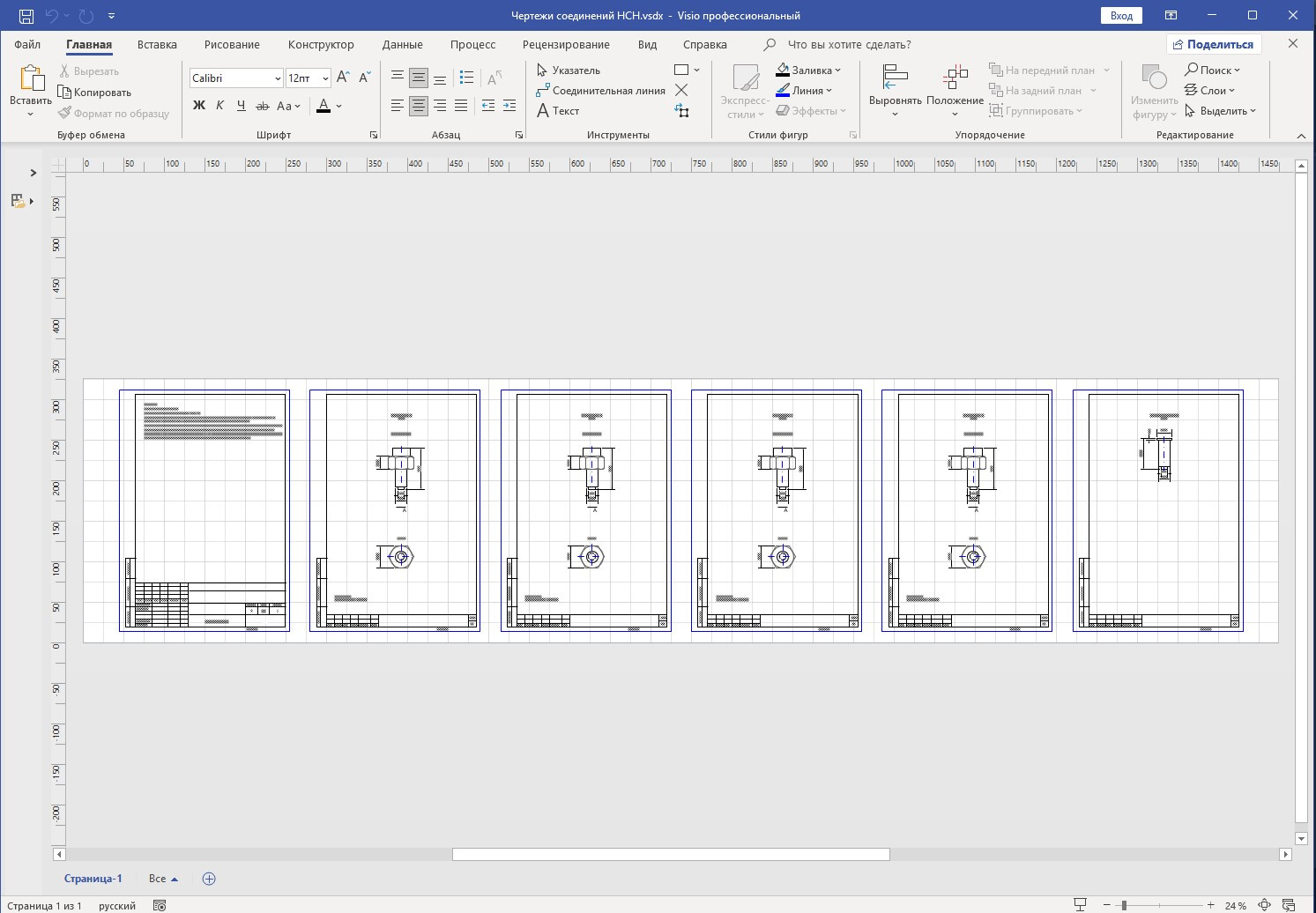

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
