Чертежи протяжных ящиков

Комплект конструкторской документации для протяжных ящиков серии К включает несколько типов графических и текстовых материалов, обеспечивающих полное представление о конструкции изделий.

Состав комплекта чертежей на протяжные ящики

В набор технической документации входят следующие документы:

Спецификация для протяжных ящиков типа К

Документ содержит перечень всех типоразмеров ящиков.

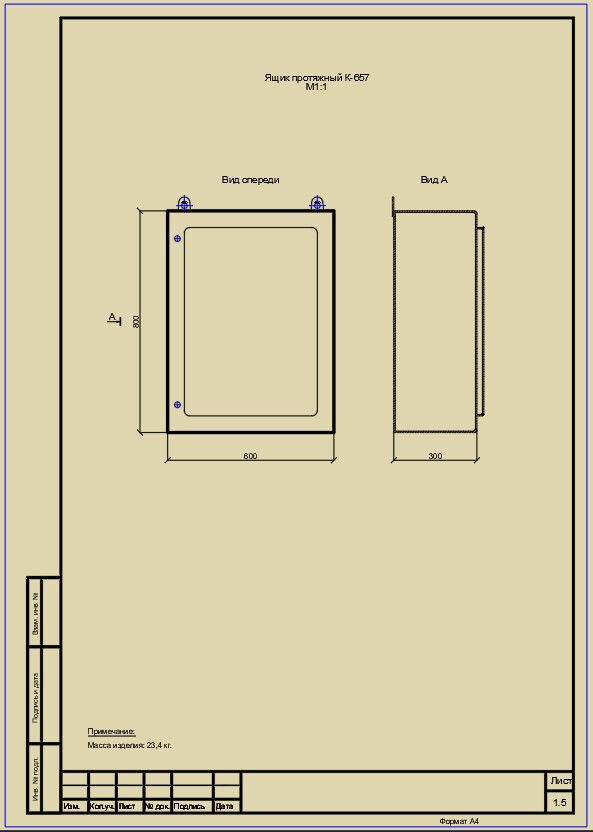

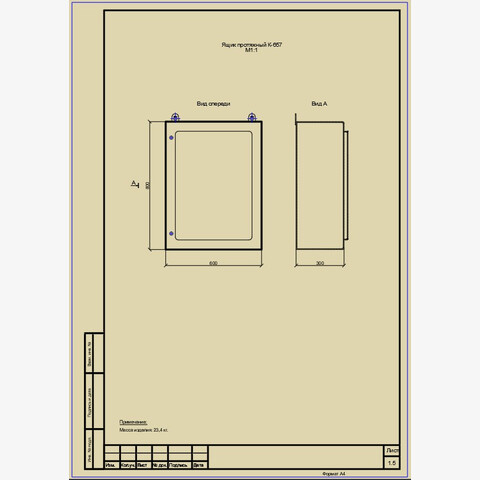

Размерно‑габаритный чертёж

Схема демонстрирует точные размеры изделия — длину, ширину и высоту, а также расположение ключевых конструктивных элементов и монтажных точек.

Боковой разрез

Чертёж в разрезе позволяет оценить внутреннюю структуру ящика, взаимное расположение деталей и особенности конструкции, важные для монтажа и эксплуатации.

Модели, представленные в документации

Разработанные чертежи охватывают ряд моделей протяжных ящиков, среди которых:

• К654;
• К655;
• К656;
• К657;
• К658.

Форматы файлов:

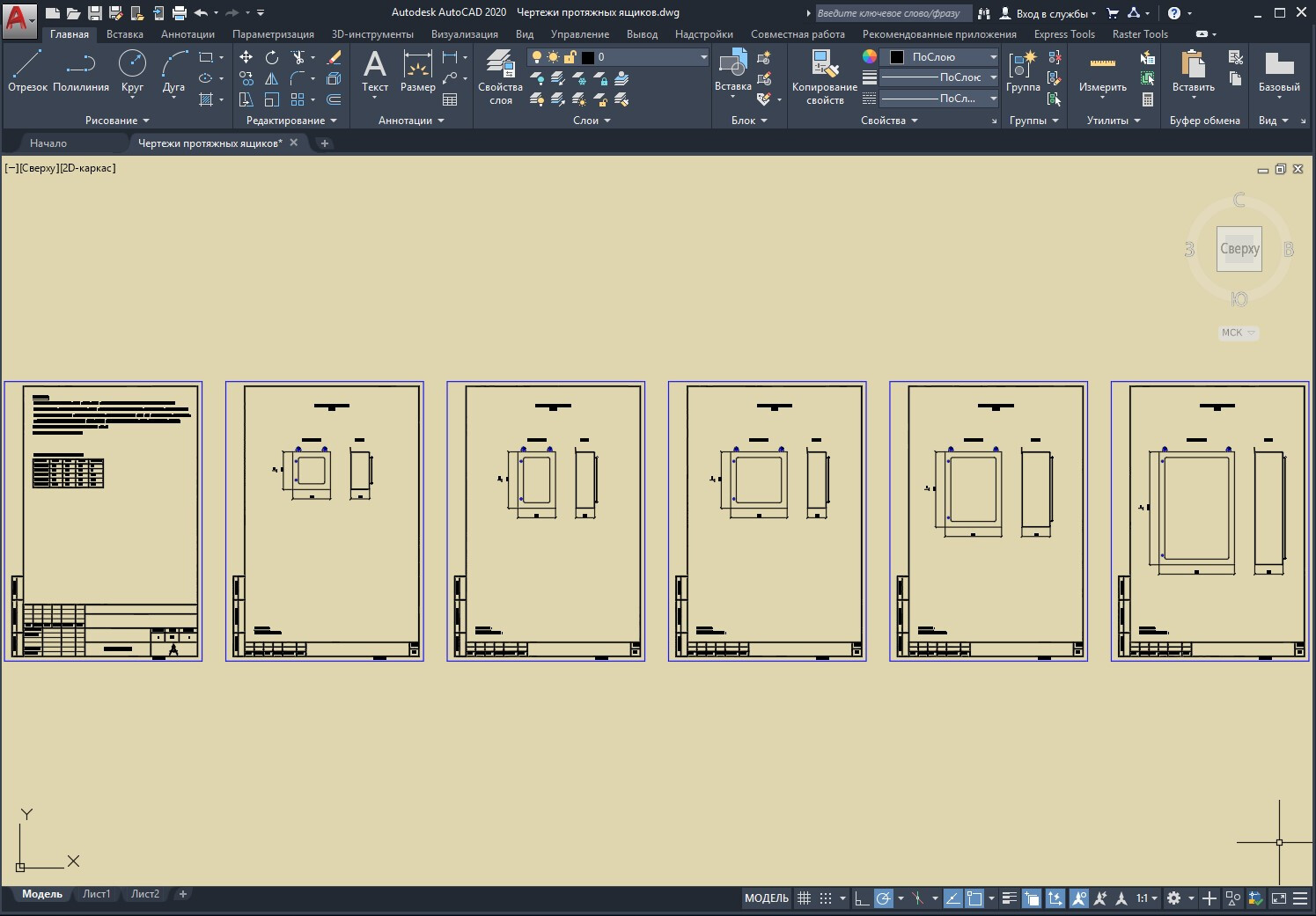

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

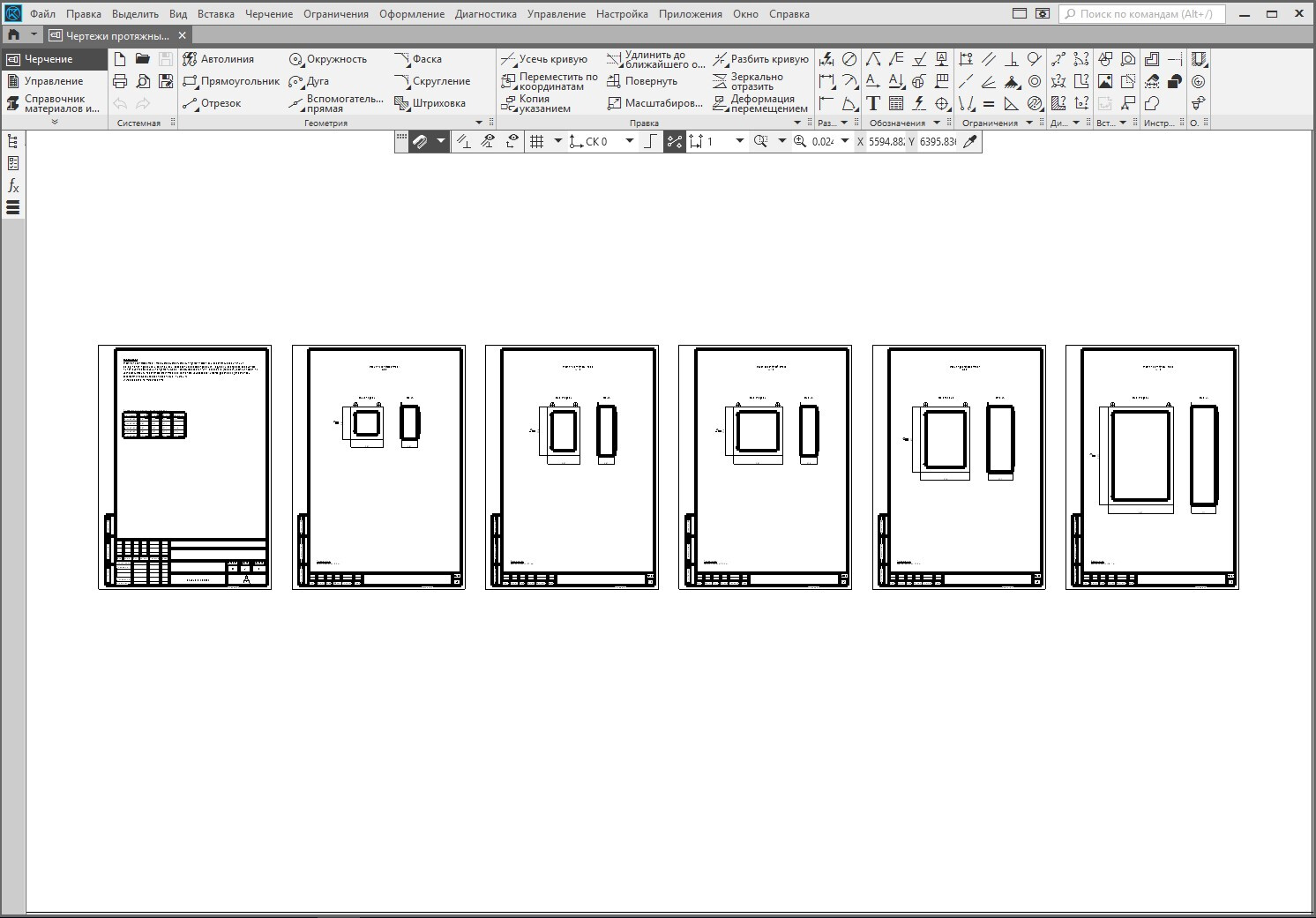

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

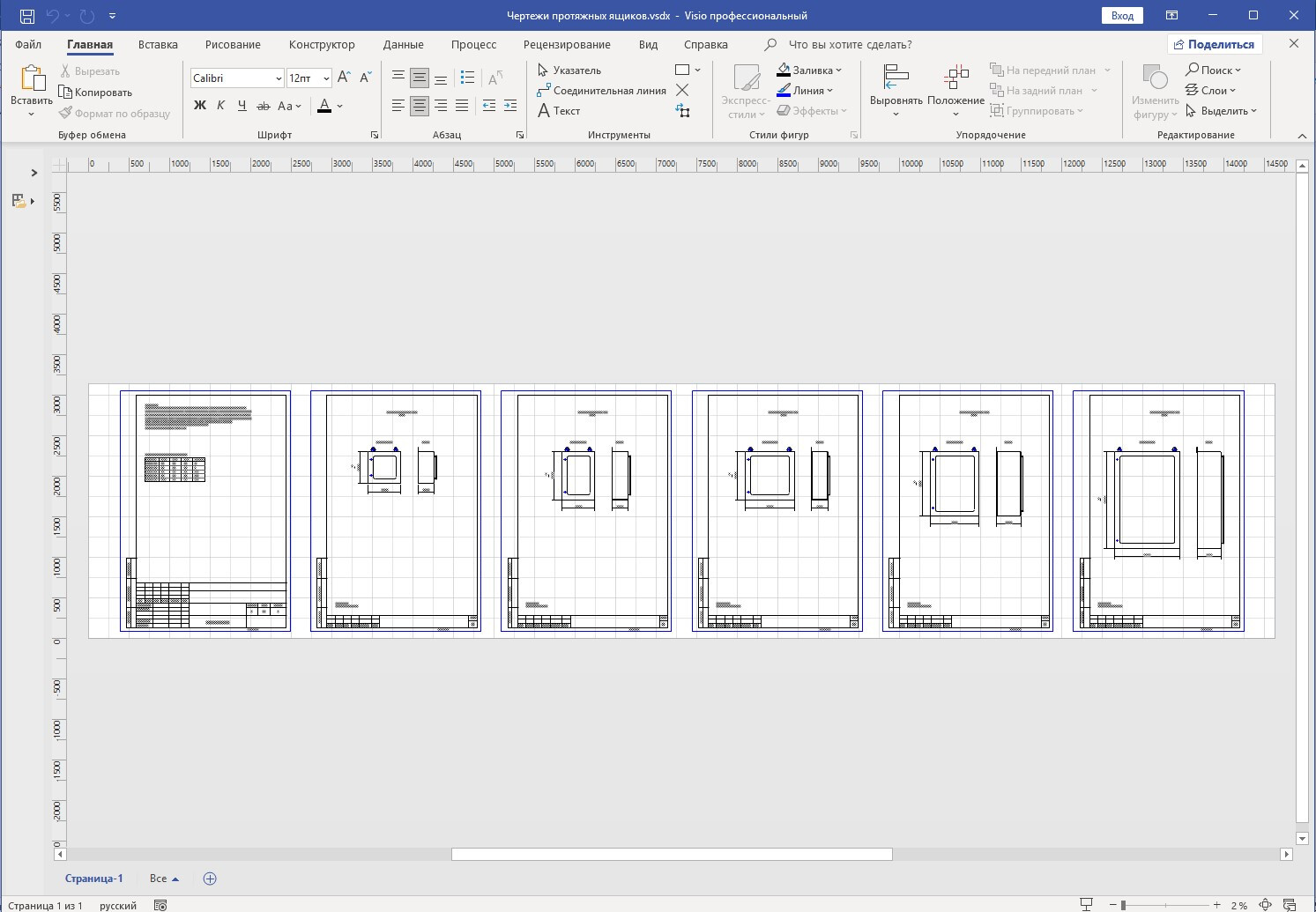

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
