Чертеж коробок КС

Комплект чертежей для моделей КС 10 и КС 20

Представлен набор чертежей для двух модификаций электротехнических коробок из серии КС — модели КС 10 и КС 20.

Особенности исполнения чертежей коробок КС

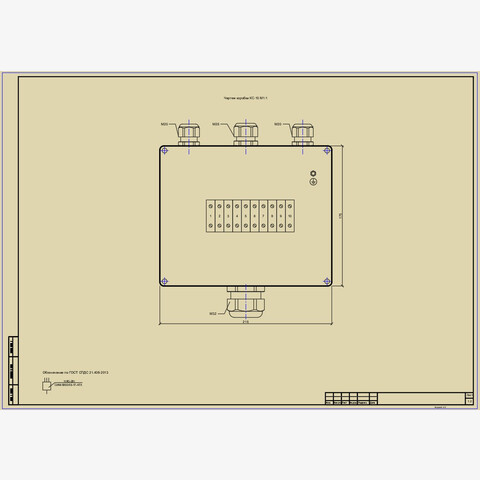

Документация выполнена в натуральную величину: масштаб чертежей составляет 1:1. Акцент сделан на габаритных и установочных размерах — эти параметры детально проработаны, чтобы обеспечить точность монтажа и корректную интеграцию изделий в проект.

Конструктивные элементы на чертежах

На графических материалах чётко отображены ключевые компоненты конструкции:

• сальники типа PG — показаны с указанием расположения и привязки к основным размерам;
• монтажные клеммы WAGO — отражены в составе узла, что позволяет оценить способ подключения и компоновку внутри корпуса.

Форматы файлов:

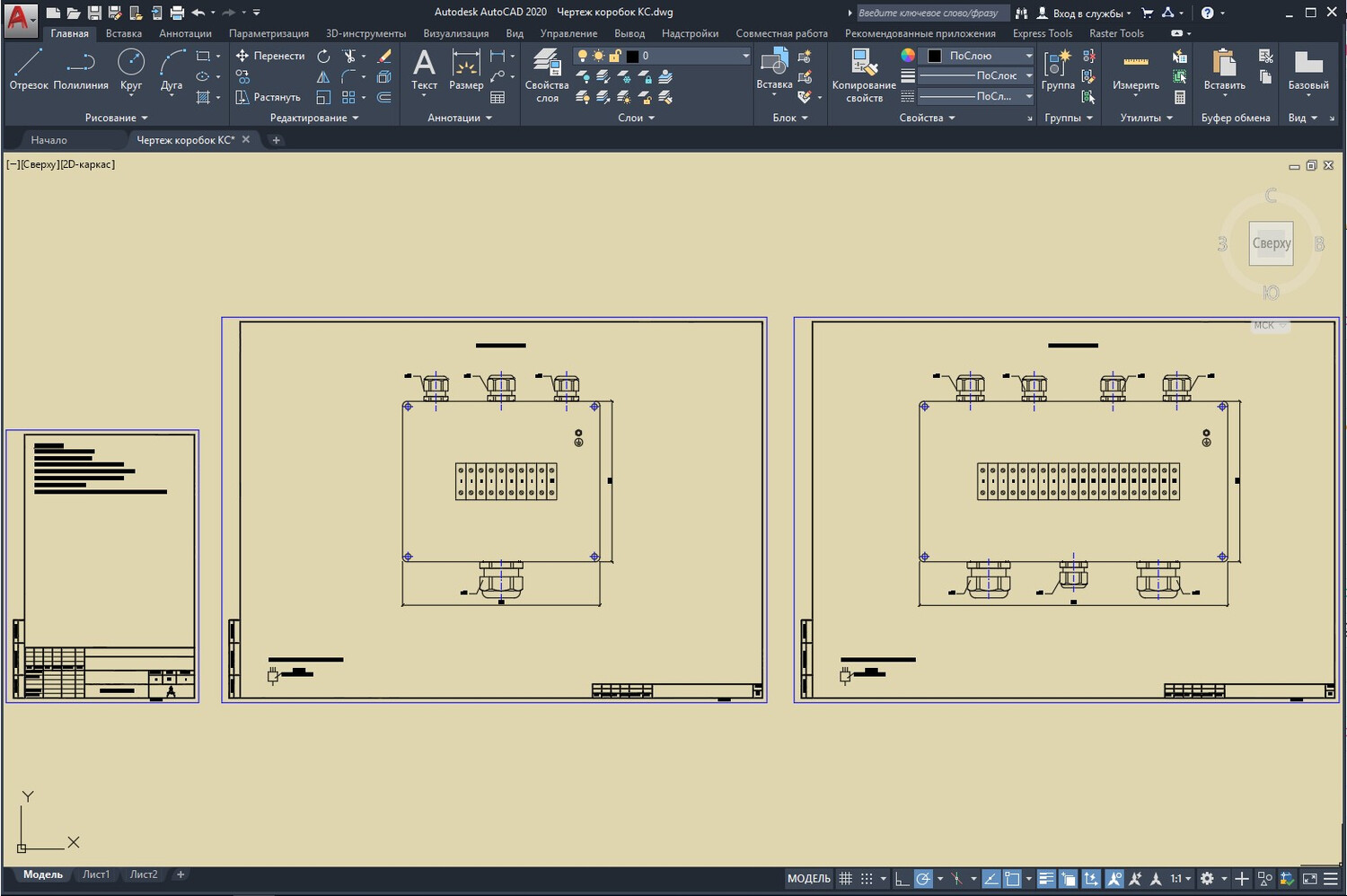

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

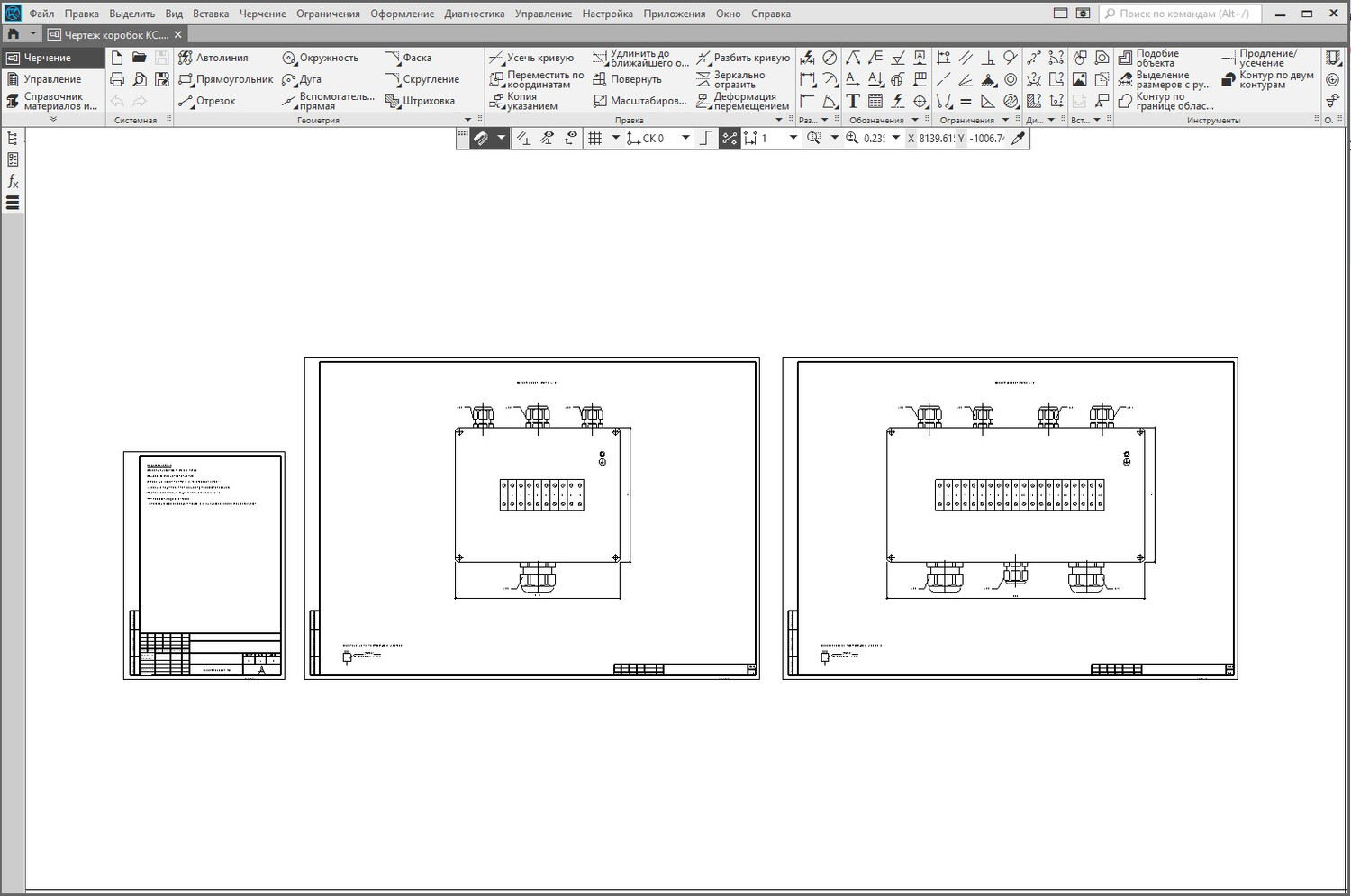

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

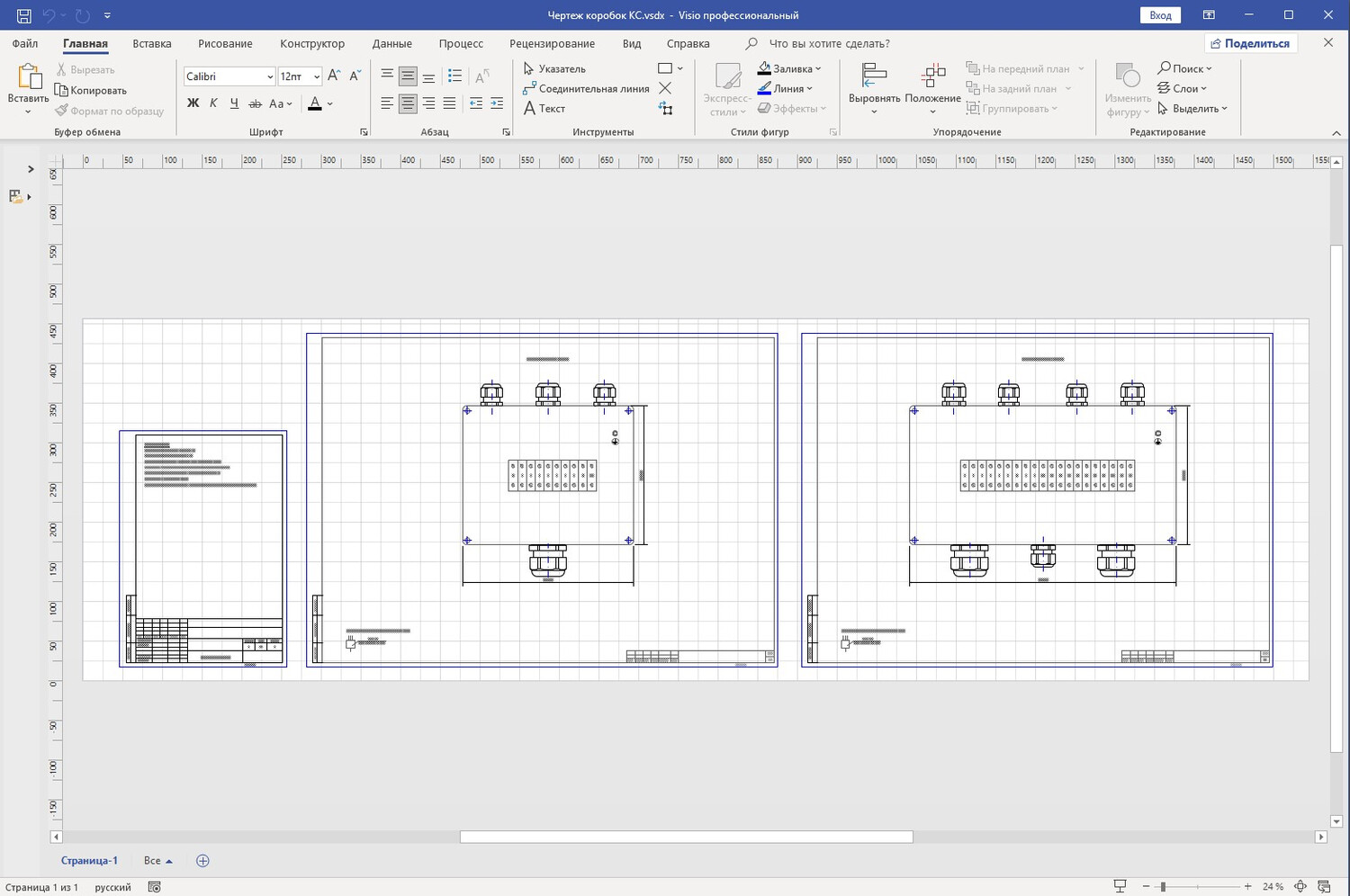

• MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
