Чертежи сальников PG

Чертежи сальников типа PG: полный комплект документации

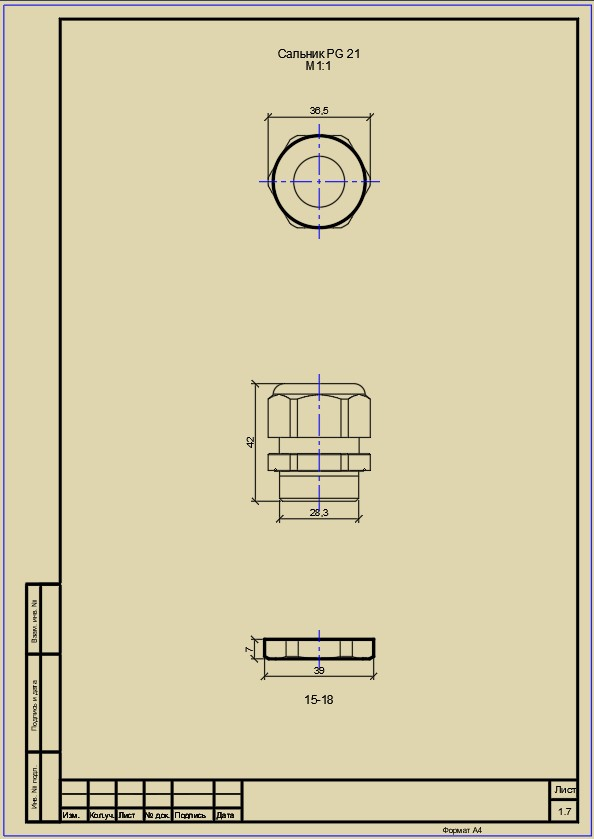

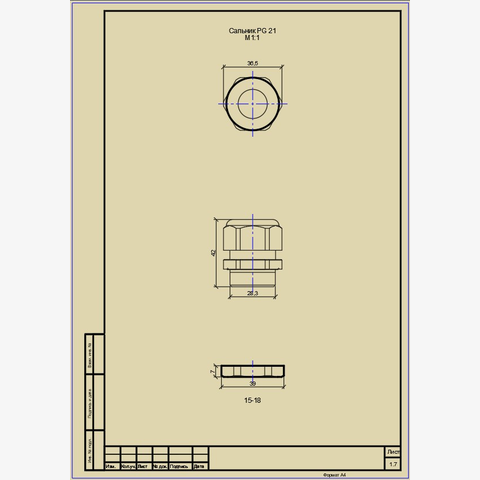

Скачайте комплект технических чертежей сальников серии PG, выполненных в натуральном масштабе (1:1). Документация включает два ключевых вида изображений:

• вид сверху — демонстрирует общую конфигурацию изделия;
• чертёж в разборе — показывает вид отдельных частей сальника и взаимное расположение компонентов.

На всех листах подробно проставлены габаритные размеры, необходимые для корректного монтажа и эксплуатации изделий.

Ассортимент типоразмеров сальников PG

Линейка сальников типа PG представлена следующими модификациями:

• PG 7;
• PG 9;
• PG 11;
• PG 13;
• PG 16;
• PG 21;
• PG 29;
• PG 35;
• PG 42;
• PG 48.

Каждый типоразмер соответствует установленным стандартам и предназначен для решения конкретных инженерных задач.

Форматы файлов:

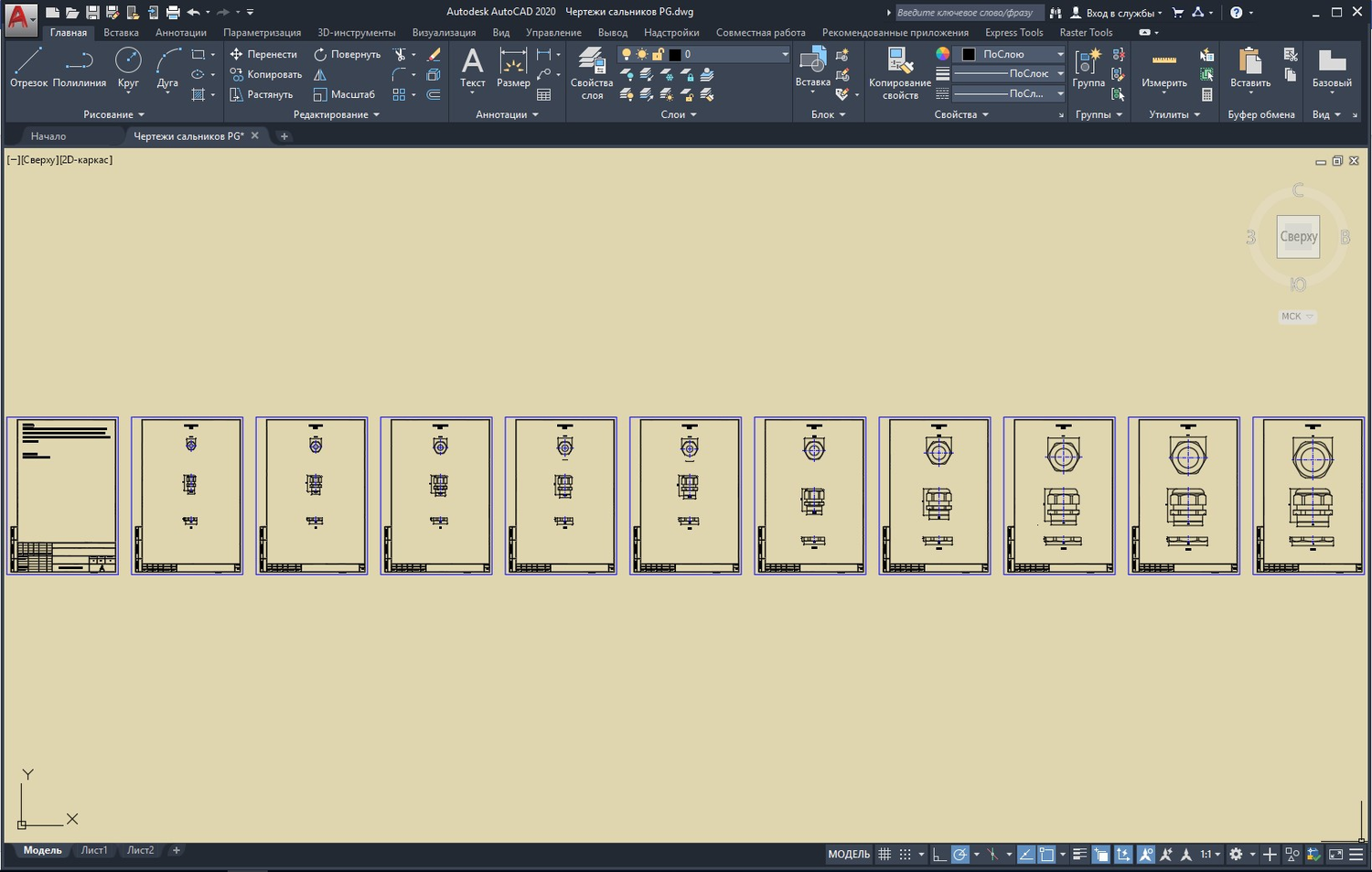

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

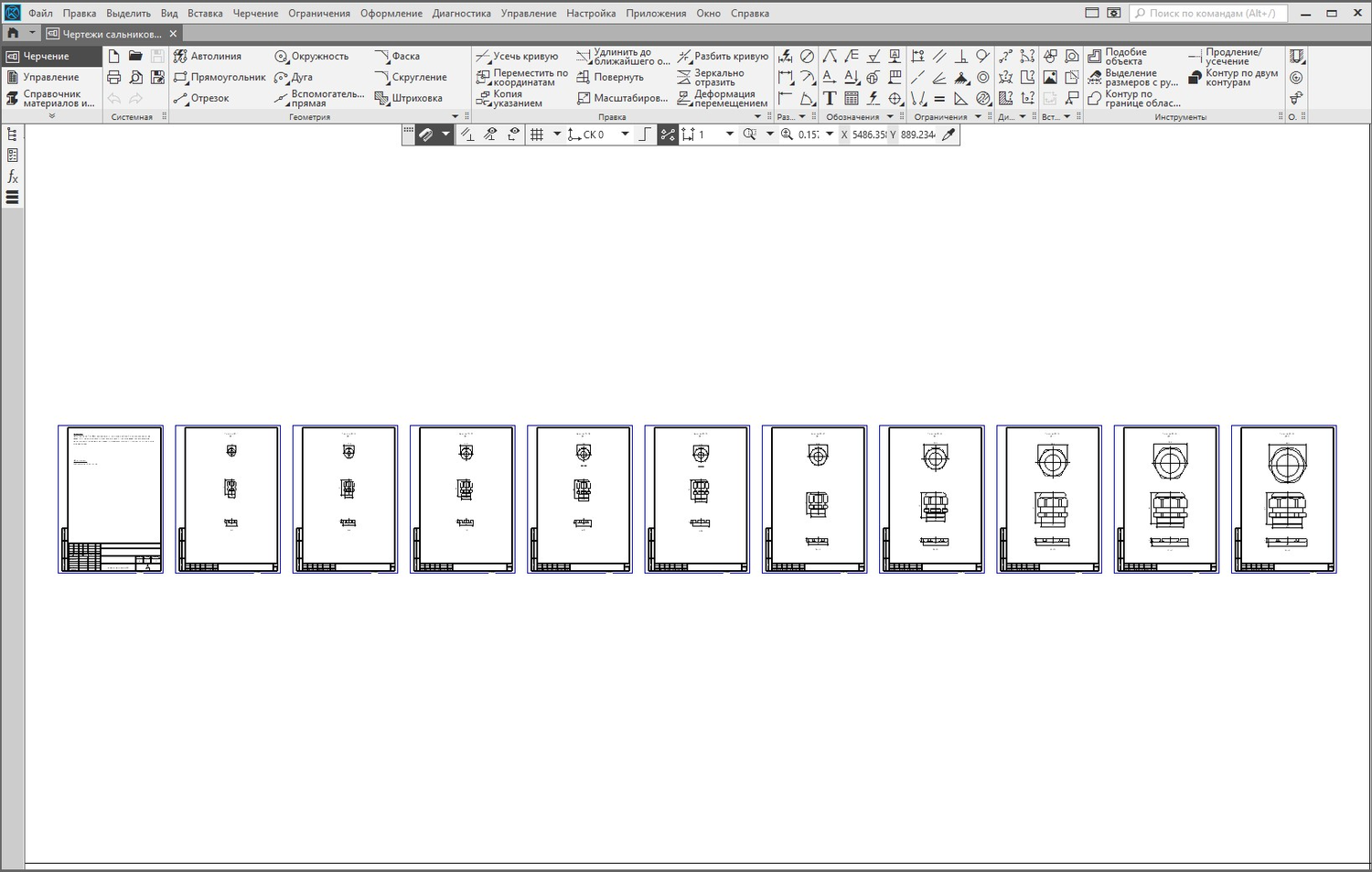

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

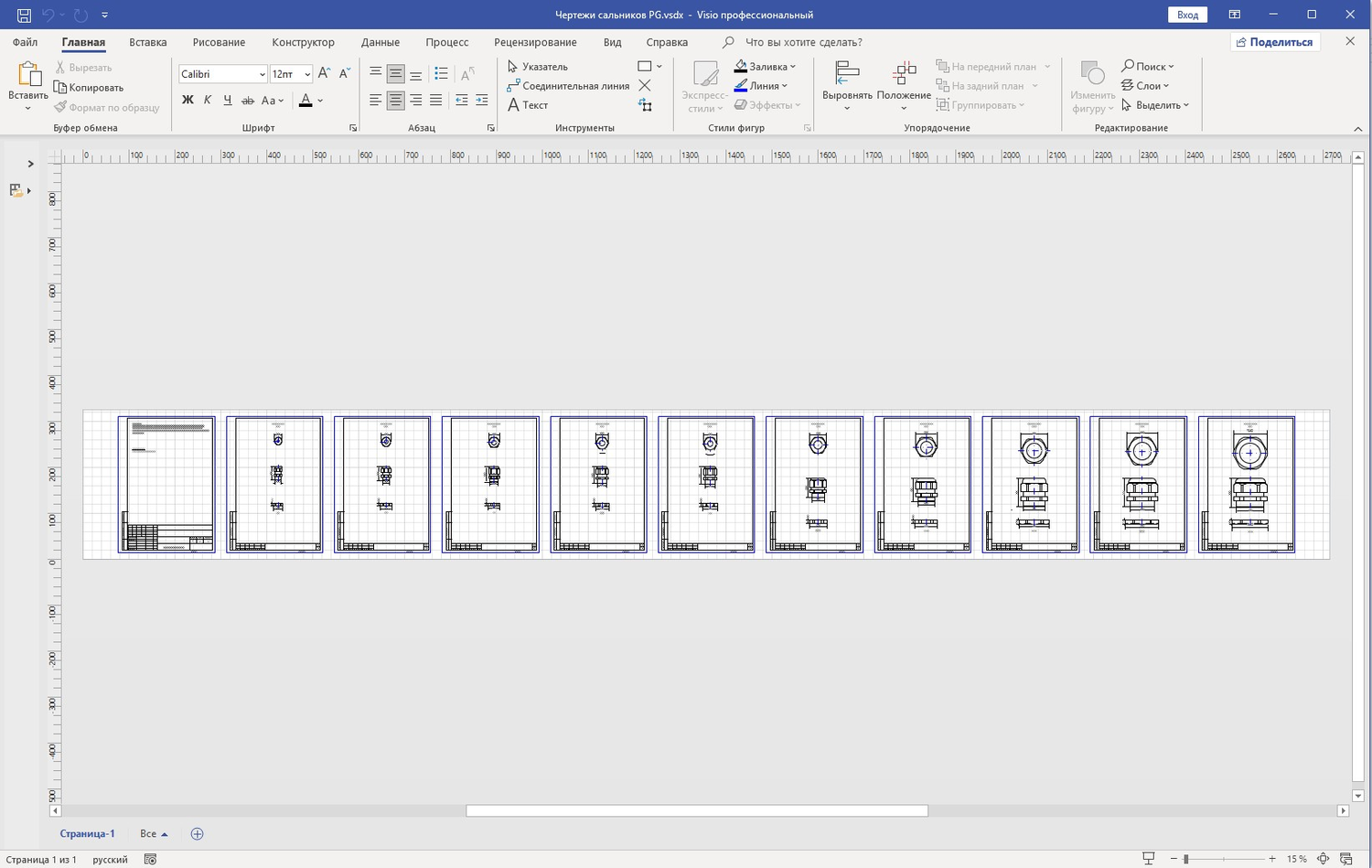

• MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
