Чертежи ответвительных коробок КОР

Комплект габаритно‑установочной документации для коробок КОР

Предлагаем набор технических чертежей ответвительных электромонтажных коробок серии КОР. Документация выполнена с соблюдением масштаба 1:1 — это позволяет точно оценить размеры и особенности конструкции перед монтажом.

Особенности комплекта чертежей

Каждый чертёж в наборе содержит:

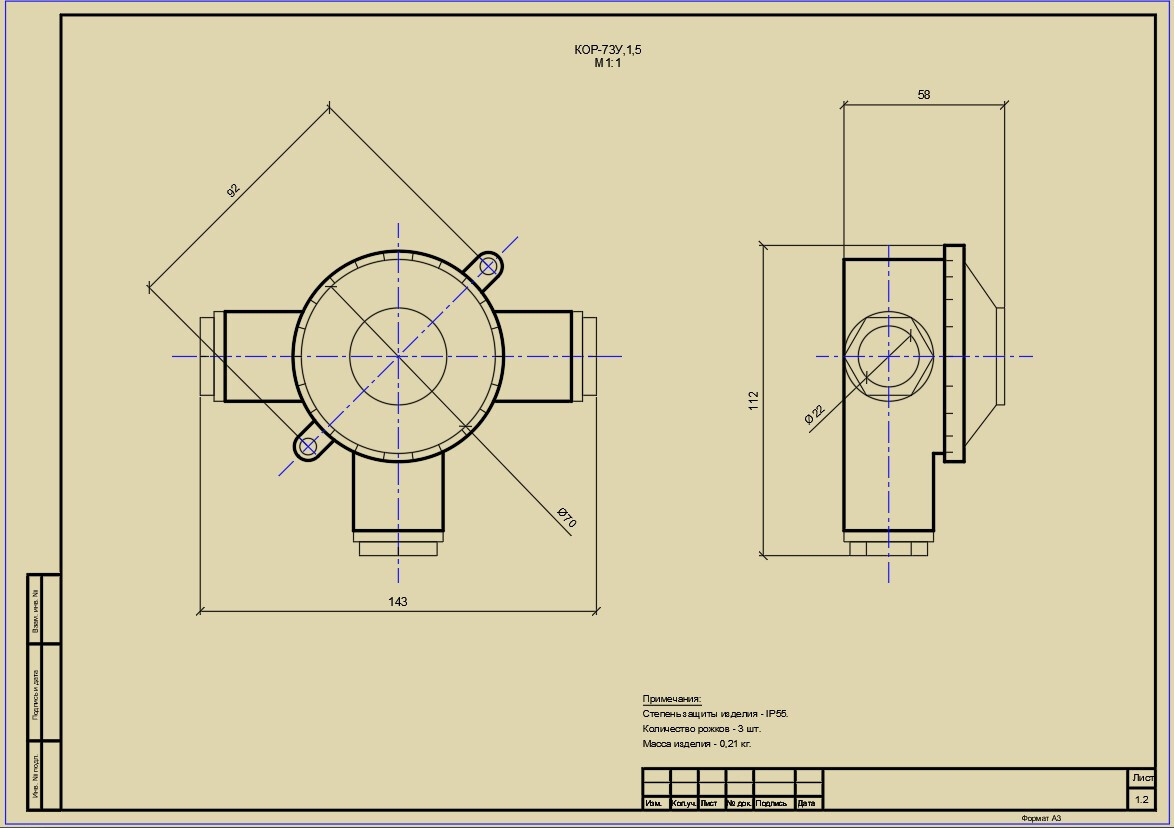

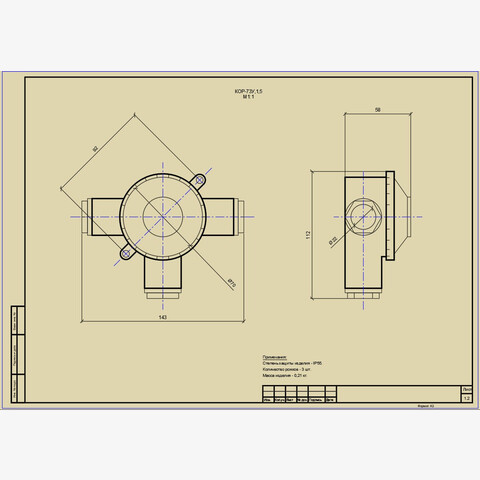

• вид спереди — для оценки фронтальной геометрии и расположения монтажных элементов;
• вид сбоку — для анализа глубины корпуса и особенностей боковой конструкции;
• габаритные размеры в натуральную величину — для корректного планирования размещения в электромонтажных схемах.

Доступные типоразмеры в комплекте документации

В набор включены чертежи двух популярных модификаций ответвительных коробок серии КОР:

Модель КОР‑73У,1,5

Компактная ответвительная коробка.

Модель КОР‑74У,1,5

Увеличенный вариант коробки.

Форматы файлов:

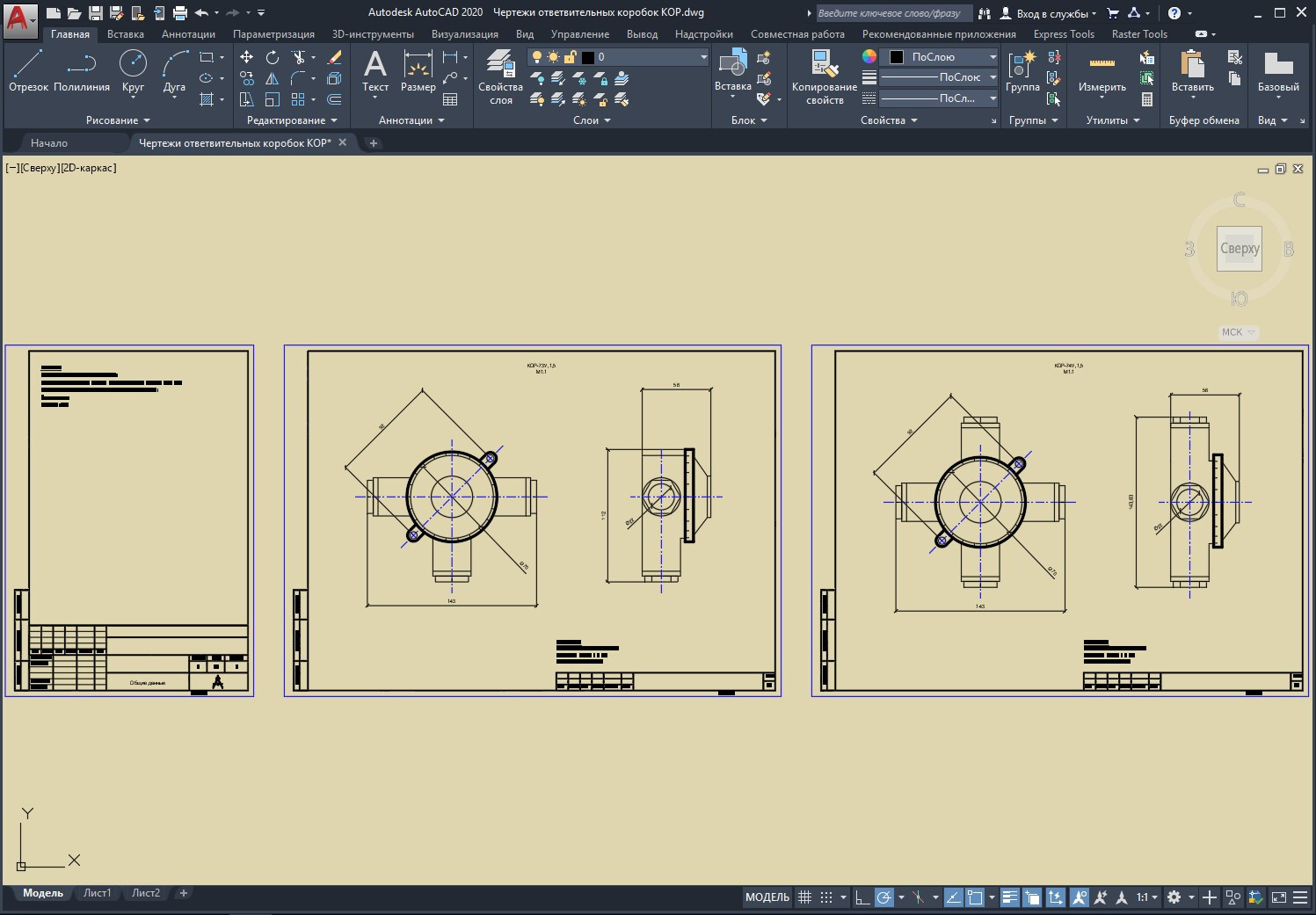

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

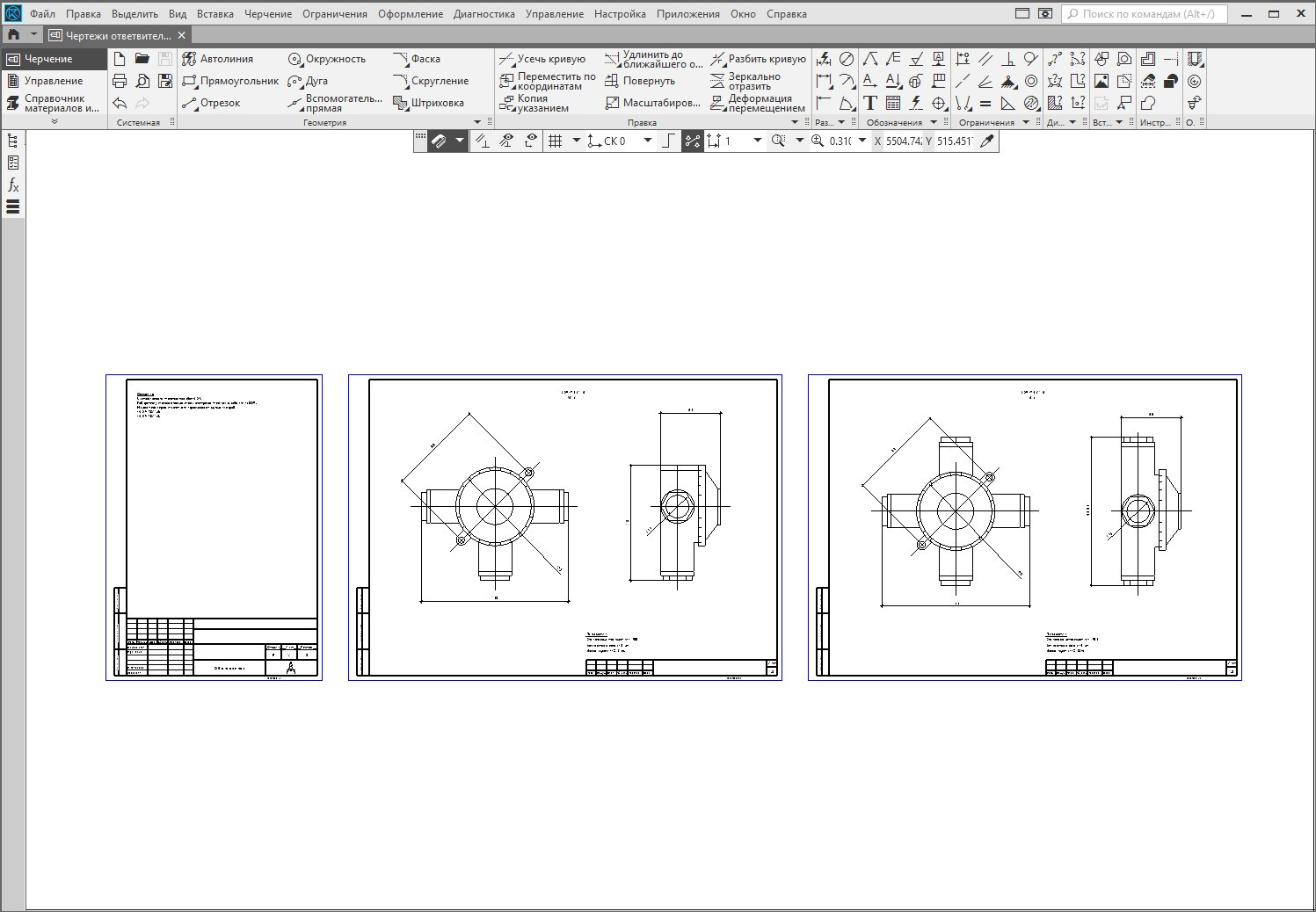

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

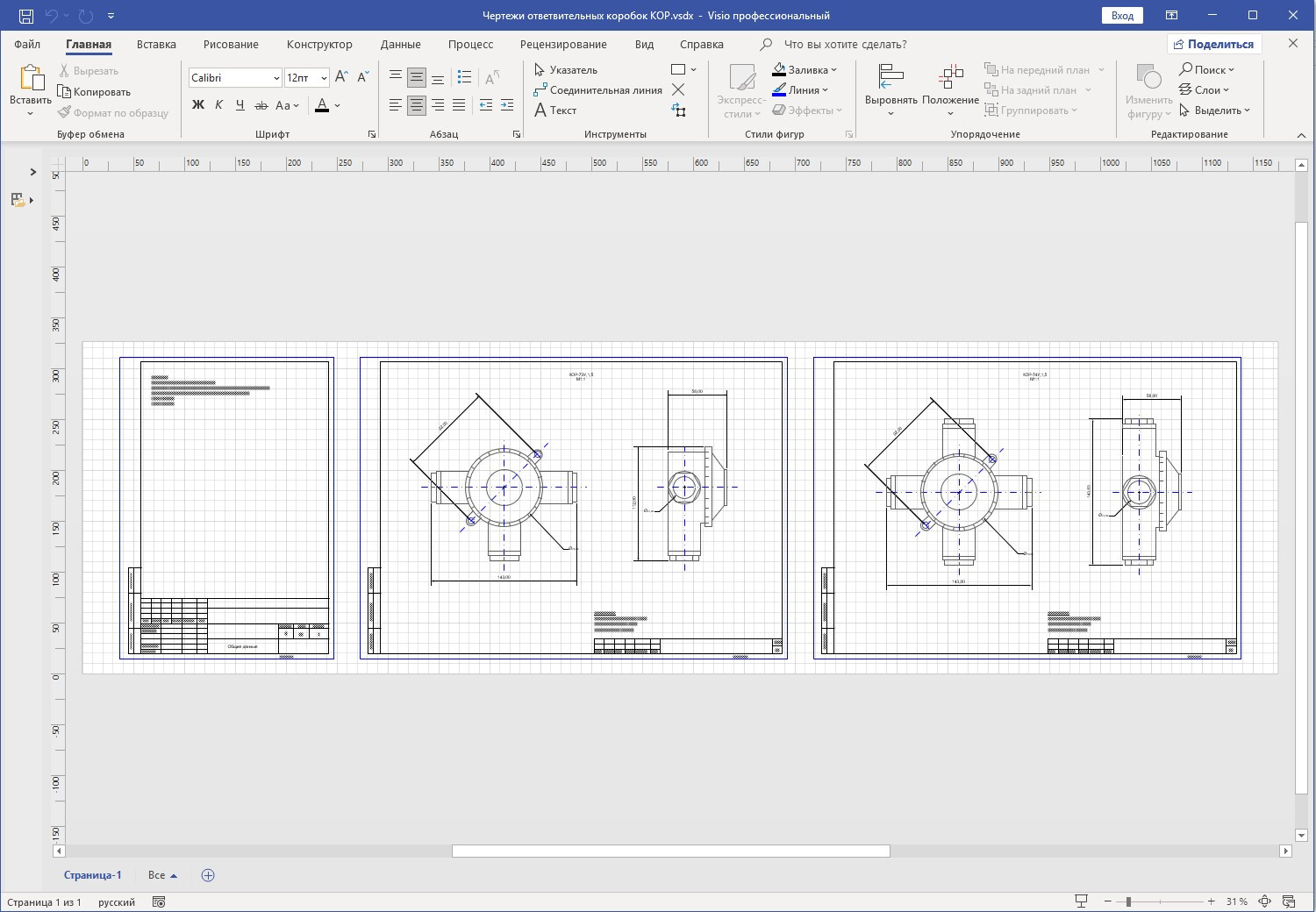

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
