Чертежи опорных изоляторов ИО

Чертежи опорных изоляторов ИО на 6 кВ:

Представлены конструкторские чертежи опорных изоляторов серии ИО с номинальным напряжением 6 кВ. В набор включены документы для трёх модификаций изделия, различающихся климатическим исполнением и категорией размещения:

• опорный изолятор ИО 6 3,75 УХЛ, Т2;

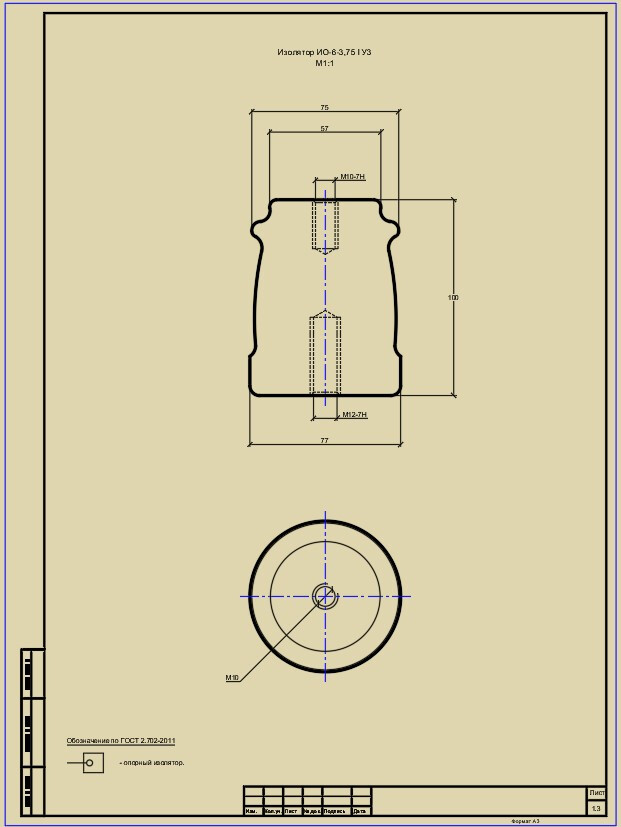

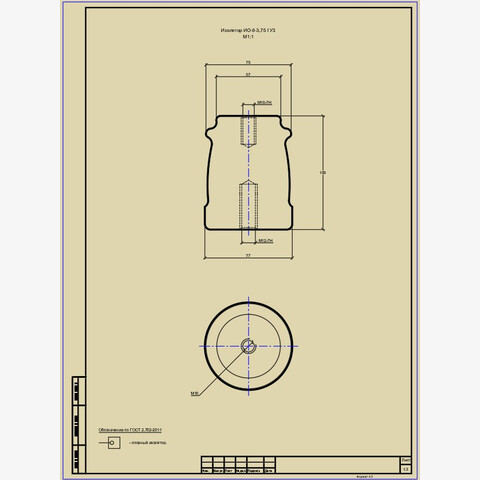

• опорный изолятор ИО 6 3,75 I У3;
• опорный изолятор ИО 6 3,75 II У3.

Особенности графической документации на изоляторы

Все чертежи выполнен в натуральную величину — масштаб составляет 1:1. Для каждой модели предусмотрены два основных вида:

фронтальный вид (вид спереди);

план (вид сверху).

Детализация параметров

Графические материалы содержат исчерпывающую информацию для использования в проектах:

- точные габаритно установочные размеры — позволяют корректно разместить изоляторы в составе электроустановок;

- указания по размерам резьбовых соединений — детально прорисованы и снабжены размерными линиями для обеспечения надёжного крепления.

Форматы файлов:

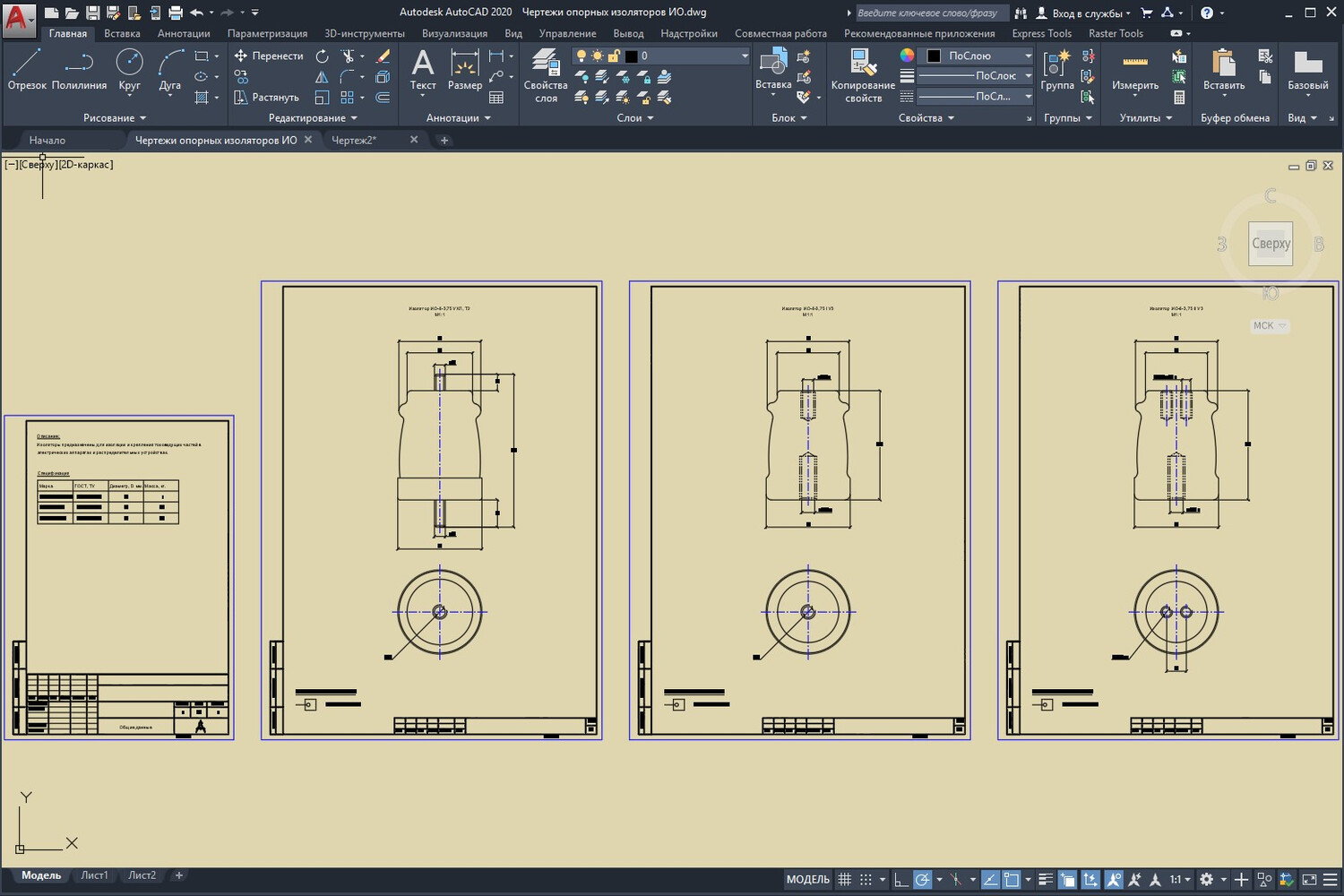

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

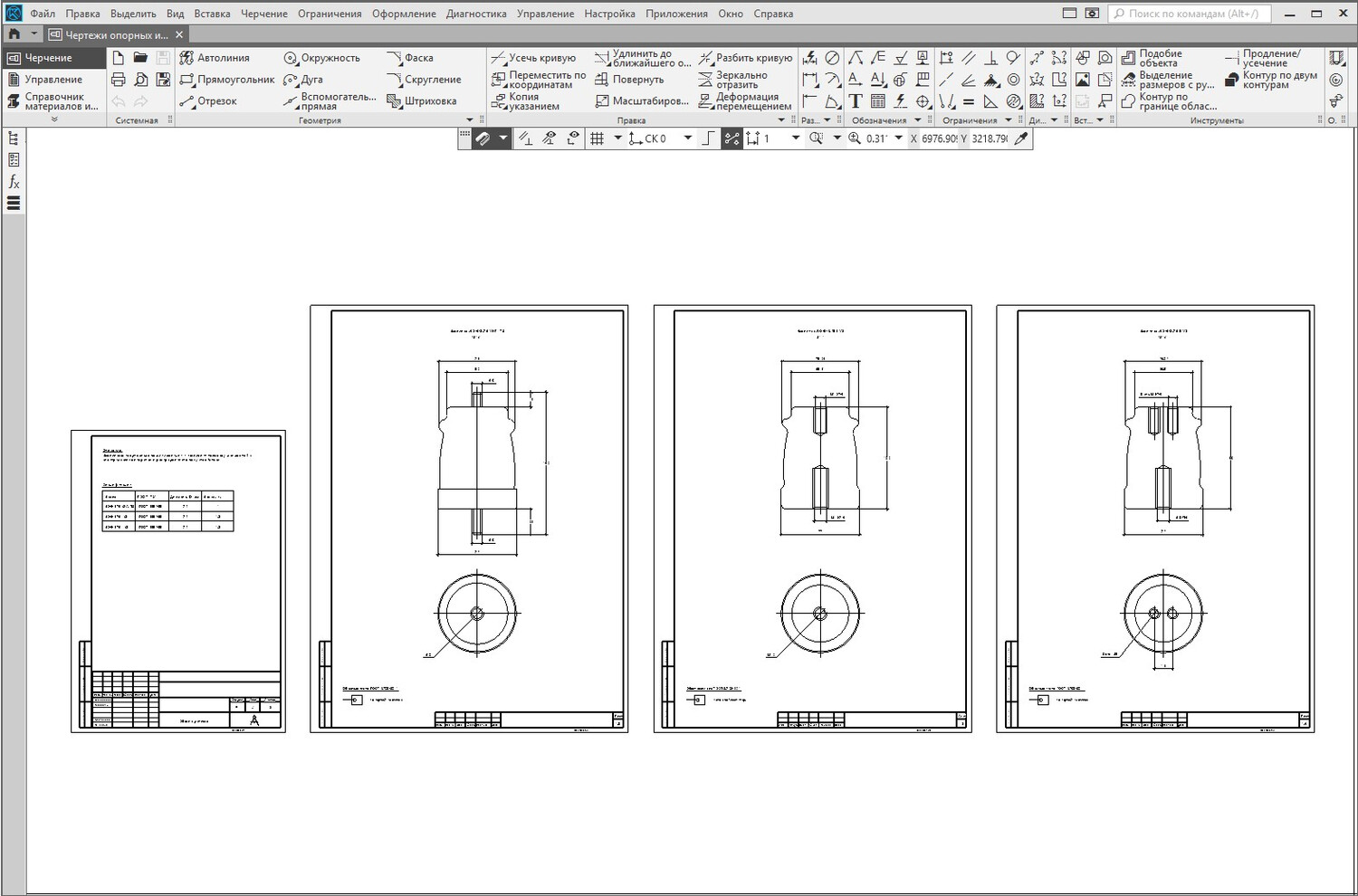

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).
